3.2 Türwächter
zusammenbauen

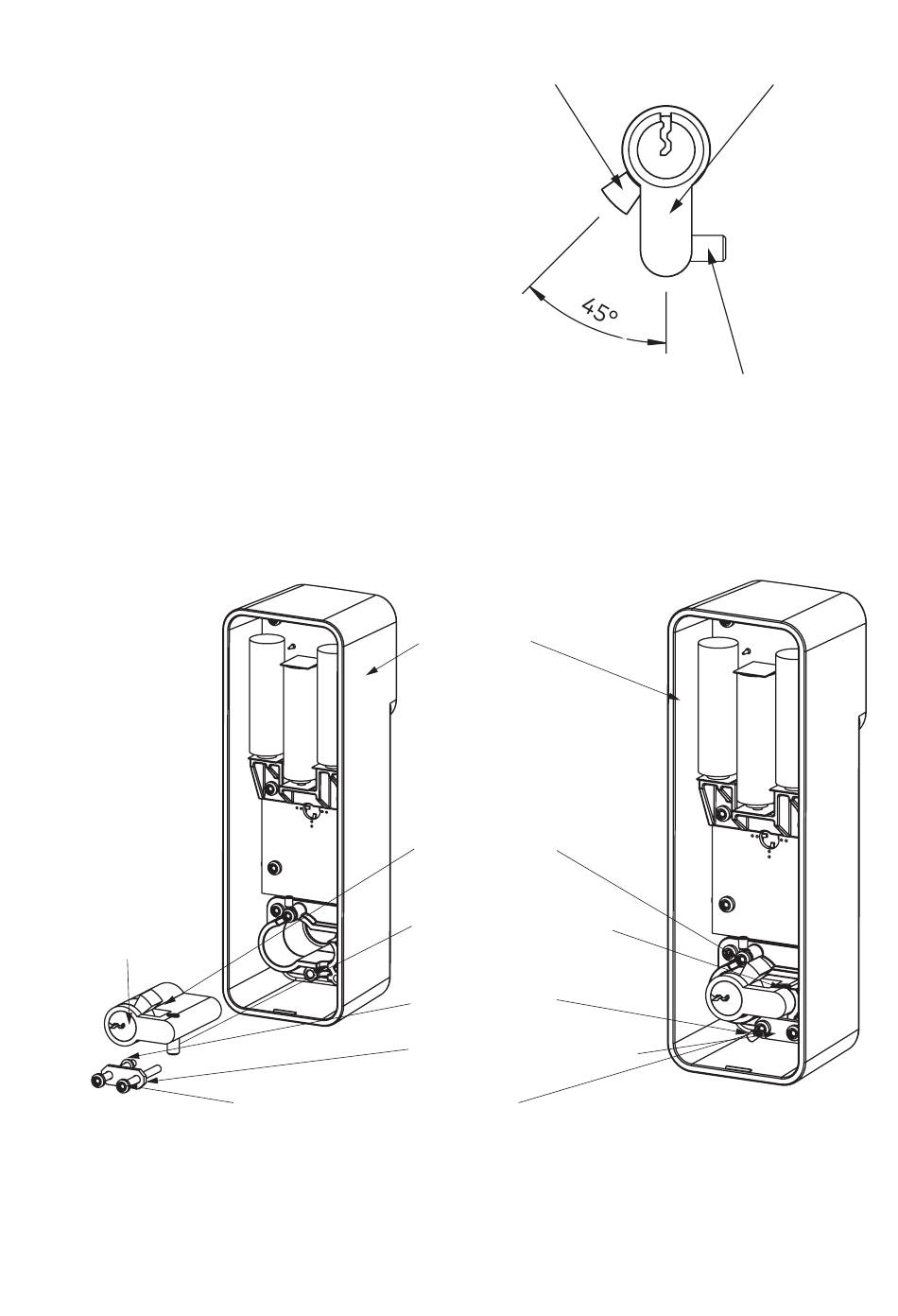

1. Einstellen der Sperrnase auf die richtige
Position (von vorne betrachtet, muss die
Sperrnase nach links unten zeigen).
2. Stiftschraube M5 in den
Profilhalbzylinder eindrehen, bis diese
mit der Zylindergehäuse- fläche bündig
abschließt. Stiftschraube muss dabei wie
abgebildet nacht rechts heraus ragen!
3. Profilhalbzylinder in den Deckel des
Türwächters einsetzen und mittels
beiliegendem Plättchen und
Spezialschraube (Torx Tx15) befestigen.
Der Kabelschuh wird unter dem
Befestigungsblättchen geklemmt.
Profilhalbyzlinder
TM_138.FW.RK_202203_de
Befestigungsplättchen
für Zylinder
Befestigungsschraube (2x)
Ø3x32 mm (Tx15)
Sperrnase
Gehäuse
Sperrnase
Stiftschraube M5
Kabelschuh
Profilhalbyzlinder
Stiftschraube M5
