dormakaba 138/FW/RK Technisches Handbuch
Fluchttürwächter (reed- sensor)
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für dormakaba 138/FW/RK
Inhaltszusammenfassung für dormakaba 138/FW/RK

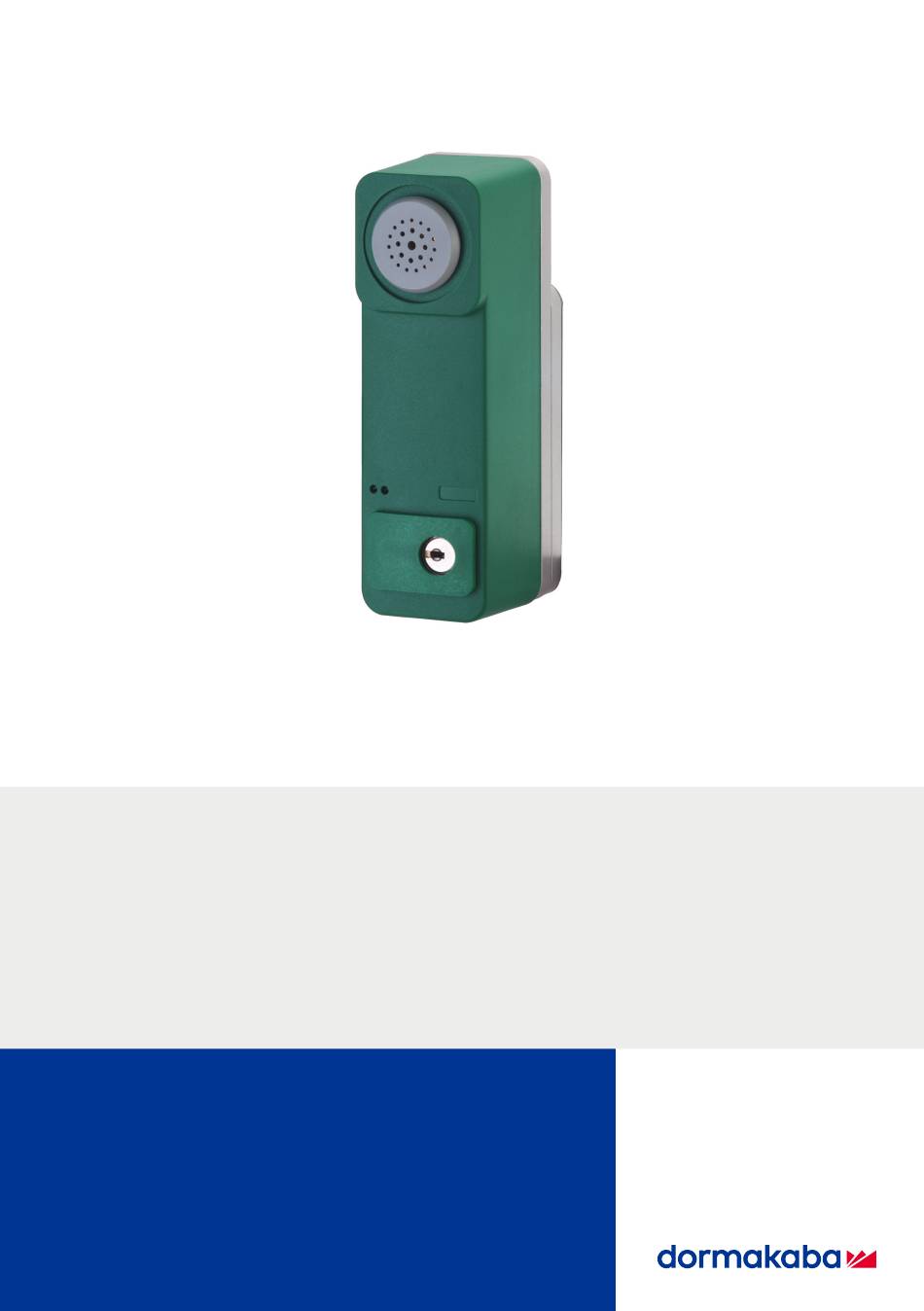

- Seite 1 Fluchttürwächter 138/FW/RK (Reed- Sensor) Technisches Handbuch TM_138.FW.RK_202203_de...
-
Seite 2: Inhaltsverzeichnis
Zweck und Ziel Gefahrenhinweise Hinweise Technische Daten Installation Montage Verschubeinheit Türwächter zusammenbauen Konfiguration und Elektronik Inbetriebnahme Gehäusedeckel montieren Gehäusedeckel demontieren Bedienung Aktivieren Deaktivieren Kurzfristiges Deaktivieren Batteriestatus Magnetschalter (Reedsensor) montieren Axiale Montage Axiale Montage mit Einbaugehäuse Parallele Montage mit Aufbaugehäuse Fluchttürwächter 138/FW/RK TM_138.FW.RK_202203_de... -
Seite 3: Zu Diesem Dokument
Diese Anleitung beschreibt die Installation Gefahrenhinweise mit Angaben zur (Montage) und Bedienung des Verhütung von Personen- und Sachschäden Fluchttürwächters 138/FW/RK und ist bis sind besonders gekennzeichnet. auf Widerruf gültig. Diese Gefahrenhinweise sind zu beachten, Dieses Technische Handbuch gilt für den sie helfen Unfälle zu verhüten und Schäden... -
Seite 4: Technische Daten
• Deckelabhebealarm bereits integriert. • Voralarm bereits integriert. • Fernsteuerungsmodul optional erhältlich. • Auch für den Rundprofilzylinder (CH) geeignet. Kann jederzeit mit wenig Aufwand umgebaut werden. Der Profilhalbzylinder ist nicht im Lieferumfang enthalten, benötigte Zylinderlänge: 30 mm! Fluchttürwächter 138/FW/RK TM_138.FW.RK_202203_de... - Seite 5 Technisches Handbuch Technische Daten Schnappnase oben Sirene Batterien (3x) Stützwinkel Batterien Elektronik Plättchen für Zylinder- LED Status- befestigung anzege (axiale Sicherung) Kabelschuh Schlüsselschalter Schliess- zylinder Schnappnase unten Schnapphaken Sirene Bodenplatte Gehäuse Schlüssel- schalter TM_138.FW.RK_202203_de Fluchttürwächter 138/FW/RK...
-
Seite 6: Installation
Kabel des Magnetschalters durch die mittlere Bohrung (Ø 11mm) führen und an der Elektronik entsprechend angeschlossen (siehe weiter hinten in der Anleitung). Der Reedschalter eignet sich für die Ein- oder Aufbaumontage (siehe weiter hinten in der Anleitung)! Fluchttürwächter 138/FW/RK TM_138.FW.RK_202203_de... -
Seite 7: Türwächter Zusammenbauen
Profilhalbzylinder in den Deckel des Türwächters einsetzen und mittels beiliegendem Plättchen und Stiftschraube M5 Spezialschraube (Torx Tx15) befestigen. Der Kabelschuh wird unter dem Befestigungsblättchen geklemmt. Gehäuse Sperrnase Stiftschraube M5 Profilhalbyzlinder Kabelschuh Befestigungsplättchen für Zylinder Befestigungsschraube (2x) Ø3x32 mm (Tx15) TM_138.FW.RK_202203_de Fluchttürwächter 138/FW/RK... -
Seite 8: Konfiguration Und Elektronik
Entfernen des Magneten sofort. Achtung: in diesem Modus wird kein Alarm ausgelöst Standarbetrieb Reedsensor 4. Statusanzeige Batteriekapazität rote und grüne Led blinken im 3 Sekunden Takt -> Batteriespannung <3V zusätzlich dazu ertönt ein kurzer Alarmton -> Batteriespannung <2.9V (Batterietausch) Fluchttürwächter 138/FW/RK TM_138.FW.RK_202203_de... -
Seite 9: Inbetriebnahme
Bodenplatte Gehäuse Schritt 1: Das erste Mal versperren geht schwer. Grund dafür ist das Kunststoffplättchen im Bereich der Sperrnase, welches durch die Bewegung der Sperrnase entsprechend abgerieben wird. Dadurch wird ein satter Sitz des versperrten Gehäuses garantiert! TM_138.FW.RK_202203_de Fluchttürwächter 138/FW/RK... -
Seite 10: Bedienung
Bedienung Technisches Handbuch 5 Bedienung Schlüssel gegen den Uhrzeigersinn Schlüssel im Uhrzeigersinn (in drehen. Pfeilrichtung) bis zum Anschlag drehen. ð Deckel kann abgenommen oder ð Schlüsselschalter wird betätigt und aufgesetzt werden. grüne LED leuchtet auf. Fluchttürwächter 138/FW/RK TM_138.FW.RK_202203_de... -
Seite 11: Aktivieren
Minute in die betätigen. Ausgangslage (Reedsensor geschlossen) zurück bewegt, ist er sofort aktiv ð Der Türwächter wird wieder auf geschaltet. inaktiv geschaltet. Nach Ablaufen der 5s ertönen zwei kurze akustische Signaltöne als Rückmeldung, dass sich der Türwächter nun im TM_138.FW.RK_202203_de Fluchttürwächter 138/FW/RK... -
Seite 12: Batteriestatus
LED alle 30 Sekunden zu blinken. • Ertönt ein zusätzlicher Signalton (je nach Konfiguration des DIP Switch Schalters) ist die Batteriespannung bereits unter 2.9V gesunken. ACHTUNG Ab nun müssen die Batterien unbedingt getauscht werden! Fluchttürwächter 138/FW/RK TM_138.FW.RK_202203_de... -
Seite 13: Magnetschalter (Reedsensor)
Magnet Ø8 mm x 20 mm Magnetschalter zwei lange Drähte = Magnet- schalter (Reedkontakt) zwei kurzeDrähte = Sabotageschleife 5...12 mm (wird derzeit nicht verwendet) 6.2 Axiale Montage mit Einbaugehäuse 2...6 mm Magnetschalter Magnet Ø 8mm x 20mm Kunststoffgehäuse TM_138.FW.RK_202203_de Fluchttürwächter 138/FW/RK... -
Seite 14: Parallele Montage Mit
Magnetschalter (Reedsensor) montieren Technisches Handbuch 6.3 Parallele Montage mit Aufbaugehäuse Magnetschalter Kunststoff- gehäuse Kunststoffhülse 3 mm Magnet Ø8 mm x 20mm Versatz des Magneten in axialer Richtung: -1 ... +3mm Fluchttürwächter 138/FW/RK TM_138.FW.RK_202203_de... - Seite 15 Technisches Handbuch Notizen TM_138.FW.RK_202203_de Fluchttürwächter 138/FW/RK...
- Seite 16 Austria GmbH Ulrich-Bremi-Straße 2 3130 Herzogenburg Austria T: +43 2782 808 0 www.dormakaba.at www.dormakaba.at...
