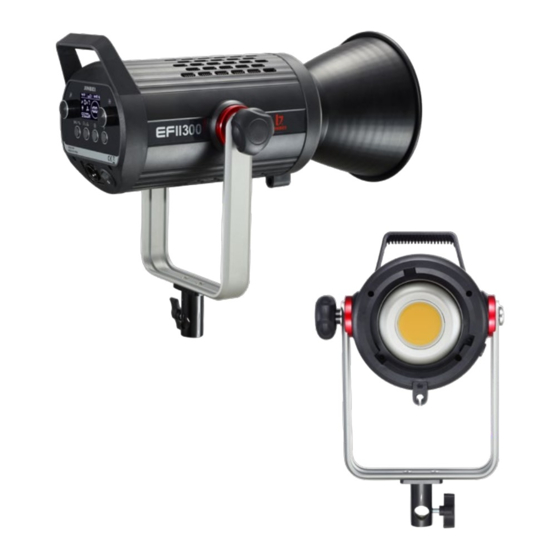

- Seite 1 EFII-300 LED-Dauerlicht LED Continuous Light ANLEITUNG AUF DEUTSCH MANUAL IN ENGLISH...
-
Seite 2: Inhaltsverzeichnis
Konformität . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21 EFII-300... - Seite 3 Jinbei App / Bluetooth®* . . . . . . . . . . . . . . . . . .
-
Seite 4: Vor Dem Ersten Gebrauch
Vor dem ersten Gebrauch Lesen Sie vor dem ersten Gebrauch die Bedienungsanleitung und die Sicherheitshinweise aufmerksam durch . Bewahren Sie die Bedie- nungsanleitung zusammen mit dem Gerät für den späteren Gebrauch auf. Sollten andere Personen dieses Gerät nutzen, so stellen Sie ihnen diese Anleitung zur Verfügung. -
Seite 5: Lieferumfang
Geräte mit diesem Zeichen haben eine zusätzliche oder ver- stärkte Isolierung und entsprechen der Schutzklasse II. Nur für innen. Geräte mit diesem Zeichen dürfen nur im Haus betrieben werden (trockene Umgebung). Lieferumfang – EFII-300 – EF-Boost-Reflektor 70° – Schutzkappe – Netzteil-Halterung mit Stativ-Schelle –... -
Seite 6: Übersicht
Übersicht Verriegelungsknopf Lichteffekt-Pause- / Lichteffekt- U-Halterung Wiedergabe-Knopf U-Halterung Netzanschlussbuchse Bowens S-Type-Anschluss Frequenz- / Lüfter-Knopf LED-Leuchte Bluetooth®*-Schalter / Schirm-Halterung Reset Verriegelung des Lichtstativs Funktionsknopf Lichteffekt-Drehknopf WiFi-Einstellungs-Knopf Ein- / Ausschalter... - Seite 7 Übersicht WiFi-Symbol Gruppen-Symbol Lichteffekt-Symbol Bluetooth®*-Symbol Strom-Symbol Frequenzwert-Symbol Akku-Symbol Leistungswert-Symbol Kanal-Symbol Lüfter-Symbol...
-
Seite 8: Lampenstativ-Verbindungsmodi
Lampenstativ-Verbindungsmodi Anschluss eines Anschluss eines Profi-Lampenstativs normalen Lampenstativs mit Spigot-Anschluss... -
Seite 9: Beleuchtungsstärkemessung
Beleuchtungsstärkemessung Die Messung von ungebündeltem Licht wird standardmäßig ohne Reflektoren durchgeführt. Der lineare Abstand von der LED-Dauer- lichtquelle zum Beleuchtungsstärkemesser beträgt 1 Meter. Wenn der Einstrahlungswinkel des Reflektors kleiner und dessen Tiefe tiefer wird, dann wird das Licht gebündelt. Das Zentrum des Lichts ist sehr hell, der umgebende Schein erscheint gedämpft. Der Lichtver hältnis-Kontrast wird damit größer und das Licht am ent- sprechenden Mittelpunkt der Messung wird gedämpft. -
Seite 10: Beschreibung Der Funktionen
Ein-/Ausschalter [14], um das Gerät einzuschalten. Das Strom-Symbol [17] wird im LC- Display angezeigt. 2 . Optionaler Akku-Betrieb: Das EFII-300 kann optional über den Jinbei EF-VM V- Mount-Akku-Adapter betrie- ben werden. Stecken Sie dazu ein Ende des Kabels in den Akku-Adapter und das andere Ende in die Netzanschluss- buchse [9] und drücken Sie... - Seite 11 Beschreibung der Funktionen Einstellung der Helligkeit Drehen Sie den Funktionsknopf [12], um die Helligkeit einzustellen. Der Helligkeitsbereich lässt sich zwischen 1 % und 100 % einstellen, „--“ bedeutet, dass das LED-Dauerlicht ausgeschaltet ist. Umschalten der Prozent- / Indexanzeige Drücken Sie den Lichteffekt-Pause- / Lichteffekt-Wiedergabe-Knopf [8] lang, um die Prozent-/Index-Anzeige umzuschalten.
- Seite 12 Beschreibung der Funktionen Voreingestellte Lichteffekte Drehen Sie den Lichteffekt-Drehknopf [7], um in den Modus für vor- eingestellte Lichteffekte zu gelangen. Drehen Sie den Lichteffekt-Drehknopf [7], um den gewünschten Lichteffekt und dessen Frequenz einzustellen. Die Lichteffekte laufen kontinuierlich weiter. Drücken Sie den Lichteffekt-Pause- / Lichteffekt-Wiedergabe-Knopf [8], um den ausgewählten Effekt zu pausieren oder neu zu starten. Um das das Lichteffekt-Menü zu verlassen, drehen Sie am Lichtef- fekt-Drehknopf [7].
- Seite 13 Drahtlose 2,4-GHz-Fernbedienung Drücken Sie kurz den WiFi-Einstellungs-Knopf [13], das WiFi-Symbol [15] blinkt. Durch Drehen des Funktionsknopfs [12] können Sie nun die WiFi-Verbindung des EFII-300 aktivieren oder deaktivieren. Drücken Sie den WiFi-Einstellungs-Knopf [13] und stellen Sie mit dem Funktionsknopf [12] die Gruppe (GR) und den Kanal (CH) nacheinan- der ein.
-
Seite 14: „Jinbei"-App / Bluetooth
„Jinbei”-App / Bluetooth®* Laden Sie die „Jinbei“-App für iOS aus dem App Store oder die „Stu- dio“ App aus dem Amazon App Store für Android herunter (iOS 9.0 oder höher, Android 5.0 oder höher). Verbindung mit dem Smartphone 1. Aktivieren Sie Bluetooth®* an Ihrem Smartphone. - Seite 15 LED-Dauerlicht aus den Einstellungen in der App auf dem vorherigen Smartphone gelöscht werden. *Die Bluetooth®-Wortmarke und Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und die Verwendung dieser Marken durch Jinbei erfolgt unter Lizenz. Andere Waren- zeichen und Handelsnamen sind Eigentum ihrer jeweiligen Inhaber.
-
Seite 16: Technische Daten
49.000 / 12.100 / 5.560 lx (Lux-Messungen 5 .500 K, ge- messen bei 0,5 m / 1 m / 1,5 m) Lichteffekte Bowens-S-Type-Anschluss Kanäle | Gruppen 32 | 16 Fernsteuerung App-Steuerung „Jinbei“ oder EF-RC-Fernbedienung (nicht im Lieferumfang enthalten) Bluetooth®*-Version Frequenzband (GHz) 2,402-2,480 GHz Maximal abgestrahlte 6 dBm... - Seite 17 Druckfehler und Irrtümer vorbehalten. Das Reproduzieren dieser Bedienungs- anleitung – auch auszugsweise – ist nicht gestattet. *Die Bluetooth®-Wortmarke und Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und die Verwendung dieser Marken durch Jinbei erfolgt unter Lizenz. Andere Waren- zeichen und Handelsnamen sind Eigentum ihrer jeweiligen Inhaber.
-
Seite 18: Sicherheitshinweise
Sicherheitshinweise Gefahr durch elektrischen Strom! Fehlerhafte elektrische Installationen oder eine übermäßige Netz- spannung können Stromschlag verursachen. – Schließen Sie das Produkt nur dann an, wenn die Netzspannung der Steckdose mit den Angaben auf dem Typenschild überein- stimmt. – Das Produkt an eine leicht zugängliche Steckdose anschließen, damit Sie es bei Problemen schnell vom Netz trennen können. - Seite 19 Sicherheitshinweise Achtung! – Niemals das Netzkabel als Tragegriff benutzen. – Produkt und Zubehör von offenen Flammen, heißen Oberflächen und leicht entflammbaren Materialien fernhalten. – Verlegen Sie das Netzkabel so, dass es keine Stolpergefahr dar- stellt. – Knicken Sie das Netzkabel nicht und legen Sie es nicht über schar- fe Kanten. Achtung! Gefahr für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten (z .
- Seite 20 Sicherheitshinweise – Filmen Sie weder Auto-, Bus-, Fahrrad-, Motorradfahrer noch Zug- führer während der Fahrt mit diesem Produkt. Der Fahrer kann ge- blendet werden und so einen Unfall verursachen. Dieses gilt auch für nicht aufgeführte Personen oder Gruppen, wenn durch eine mögliche Blendung ein Unfall verursacht werden könnte.
-
Seite 21: Entsorgung
Hausmüll entsorgt werden! Sie sind gesetzlich dazu verpflichtet, Altgeräte getrennt vom Hausmüll zu entsor- gen. Informationen zu Sammelstellen, die Altgeräte kostenlos entge- gennehmen, erhalten Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Konformität Hiermit erklärt die RCP Handels-GmbH & Co. KG, dass dieser Funkanlagentyp „Jinbei EFII-300 LED-Dauerlicht” der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitäts- erklärung ist unter folgender Internetadresse https://www.jinbei-deutschland.de/egk/efii300 RCP Handels-GmbH & Co. KG... -
Seite 22: Before The First Use
Before the First Use Read the operating instructions and the safety instructions carefully before using the device for the first time. Keep the operating instructions together with the device for future use. If other people use this device, make this manual available to them. -
Seite 23: What's In The Box
II. For indoor use only. Devices with this symbol may only be operated indoors (dry environment). What‘s in the Box – EFII-300 – EF boost reflector 70° – Protective cap – Power supply unit – Power supply holder with tripod clamp –... -
Seite 24: Overview
Overview Locking button U-bracket Light effect pause / light effect U-bracket replay button Bowens S-Type connector Power socket LED continuous light Frequency / fan switch Umbrella holder Bluetooth®* switch / reset Light stand lock Function button Light effect knob WiFi settings button On / Off switch... - Seite 25 Overview WiFi symbol Group symbol Light effect symbol Bluetooth®* symbol Power symbol Frequency value symbol Battery symbol Power value symbol Channel symbol Fan symbol...
-
Seite 26: Lamp Tripod Connection Modes
Lamp Tripod Connection Modes Connection of a professional Connection of a normal lamp grade light stand tripod with spigot connection... -
Seite 27: Illuminance Measurement
Illuminance Measurement The measurement of unconcentrated light is standard without ref- lectors, the linear distance from the LED continuous light source to the illuminance meter is 1 meter. When the angle of incidence of the reflector becomes smaller and its depth deeper, the light is bundled. The centre of the light is very bright, the surrounding glow appears dimmed. -
Seite 28: Function Description
[14] to switch on the unit. The power symbol [17] is displayed in the LC display. 2 . Optional Battery Operation: The EFII-300 can optionally be powered by the Jinbei EF-VM V-mount battery adapter. To do this, plug one end of the cable into the battery adapter... - Seite 29 Function Description Adjusting the Brightness Turn the function knob [12] to adjust the brightness. The brightness range can be set between 1% and 100%, ”--“ means that the LED permanent light is switched off. Switching the Percentage / Index Display Long press the light effect pause / light effect replay button [8] to switch the percentage / index display.
- Seite 30 Function Description Preset Lighting Effects Turn the light effect knob [7] to enter the preset light effect mode. Turn the light effect knob [7] to set the desired light effect and its frequency. The light effects continue to run continuously. Press the light effect pause / light effect replay button [8] to pause or restart the selected effect. To exit the light effect menu, turn the light effect knob [7].
- Seite 31 Wireless 2 .4 GHz Remote Control Briefly press the WiFi settings button [13], the WiFi symbol [15] flashes. By turning the function button [12], you can now activate or deactiva- te the WiFi connection of the EFII-300. Press the WiFi settings button [13] and use the function button [12] to set the group (GR) and channel (CH) one after the other.
-
Seite 32: "Jinbei" App / Bluetooth
”Jinbei” App / Bluetooth®* Download the ”Jinbei“ app for iOS from the App Store or the „Studio“ app from the Amazon App Store for Android (iOS 9.0 or higher, And- roid 5.0 or higher). Connection with the Smartphone 1. Activate Bluetooth®* on your smartphone. - Seite 33 *The Bluetooth® word mark and logos are registered trademarks of Bluetooth SIG, Inc. and any use of such marks by Jinbei is under licence. Other trademarks and trade names are the property of their respective owners.
-
Seite 34: Technical Data
Technical Data EFII-300 Number of LEDs Power 325 W Energy efficiency class range (EU 2017/1369) EU energy efficiency class A – G range (EU 2017/1369) Colour rendering index (CRI) 97 | 98 | Television Lighting Consis- tency Index (TLCI) Power setting 0 – 100 % in 1 % steps... - Seite 35 – even in part – is not permitted. *The Bluetooth® word mark and logos are registered trademarks of the Bluetooth SIG, Inc. and any use of such marks by Jinbei is under licence. Other trademarks and trade names are the property of their respective owners.
-
Seite 36: Safety Instructions
Safety Instructions Danger from electric current! Faulty electrical installations or excessive mains voltage can cause electric shock. – Only connect the product if the mains voltage of the socket corre- sponds to the specifications on the type plate. – Connect the product to an easily accessible power outlet so that you can quickly disconnect it from the mains in case of problems. –... - Seite 37 Safety Instructions Caution! – Never use the mains cable as a carrying handle. – Keep the product and accessories away from naked flames, hot surfaces and easily flammable materials. – Lay the mains cable in such a way that it does not present a trip- ping hazard. – Do not bend the power cord or lay it over sharp edges. Caution! Danger for children and persons with limited physical, sensory or mental abilities (e .
- Seite 38 Safety Instructions – Do not film car, bus, bicycle, motorbike or train drivers while driving this product. The driver may be blinded and cause an accident. This also applies to unlisted persons or groups if possible glare could cause an accident. – Do not shine directly into the eyes of people or animals as this may cause damage to the retina, visual disturbances and even blind- ness.
- Seite 39 Information on collection points that accept old appliances free of charge can be obtained from your local authority or town council. Conformity Herewith the RCP Handels-GmbH & Co. KG hereby declares that the radio system type ”Jinbei EFII-300 LED Continuous Light” complies with Directive 2014/53/EU. The complete text of the EU Declaration of Conformity can be downloaded at the following Internet address: https://www.jinbei-deutschland.de/en/egk/efii300 RCP Handels-GmbH & Co. KG...
- Seite 40 RCP Handels-GmbH & Co. KG In de Tarpen 42, D-22848 Norderstedt Germany Service Hotline: +49 40 270750400 www.jinbei-deutschland.de Item No.: 1095...
