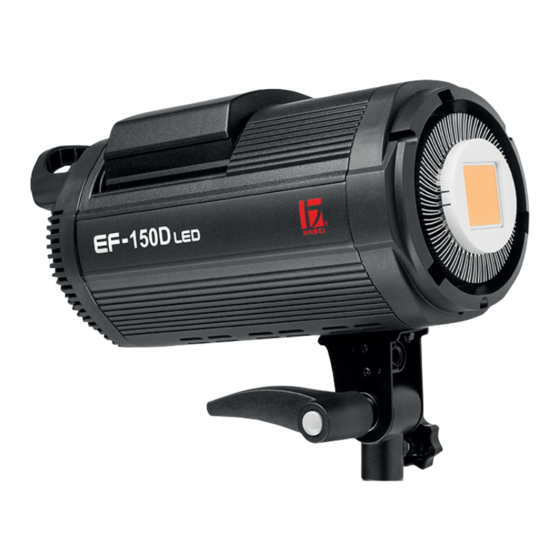

Jinbei EF-150D Bedienungsanleitung
Led-dauerlicht
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Jinbei EF-150D
Inhaltszusammenfassung für Jinbei EF-150D
- Seite 1 EF-150D LED-Dauerlicht Bedienungsanleitung RoHS...
-
Seite 2: Inhaltsverzeichnis
Hinweise zum Umgang mit dem Akku ------------------------------------------------------------------------------- Hinweise zur Pflege des Akkus --------------------------------------------------------------------------------------- 9 Teilebezeichnung ----------------------------------------------------------------------------------------------------- 10 Display-Anzeigen ----------------------------------------------------------------------------------------------------- 1 1 Betrieb ---------------------------------------------------------------------------------------------------------------- 1 1 Bedienung ------------------------------------------------------------------------------------------------------------ 13 Störungssuche / Fehlerbehebung ------------------------------------------------------------------------------------ 14 Technische Details EF-150D ------------------------------------------------------------------------------------------ 15 Technische Details Akku --------------------------------------------------------------------------------------------- 17 Anbieterkennzeichnung ---------------------------------------------------------------------------------------------- 18... -
Seite 3: Allgemeine Informationen
Allgemeine Informationen Sehr geehrter Kunde, sehr geehrte Kundin, wir freuen uns, dass Sie sich für ein Jinbei EF-150D LED-Dauerlicht mit dualer Stromversorgung per Netz oder Akku entschieden haben. Mit dem Jinbei EF-150D haben Sie ein fernbedienbares LED-Dauerlicht mit Bowens S-type Bajo- nett erworben, das sich ideal für Foto- und Videoaufnahmen im Studio und on location einsetzen lässt. -
Seite 4: Wichtige Kennzeichnungen Am Gerät
(Short Range Devices). Dieses Frequenzband darf in den meisten Teilen der Welt verwendet werden. Regi- onale Einschränkungen können vorkommen. Hinweis: Siehe die nationalen Bestimmungen für die Region, in der das EF-150D LED-Dauerlicht verwendet werden soll. Stel- len Sie sicher, dass diese eingehalten werden. EU-Konformitätserklärung Hiermit erklärt Jinbei, dass das Funkgerät vom Typ Jinbei EF-150D die Richtlinie 2014/53/EU erfüllt. -
Seite 5: Warn- Und Sicherheitshinweise
Bitte beachten Sie, dass Sie vor allem in der Baby- und Kleinkinder-Fotografie das LED-Dauerlicht nur mit aufgesetzter Softbox verwenden und einen Sicherheitsabstand von mindestens zwei Meter zum Baby / Kleinkind einhalten. Bitte beachten Sie, dass für den Akkubetrieb kein anderer Akku als der Original Jinbei Akku benutzt werden darf. - Seite 6 Warn- und Sicherheitshinweise Das Gerät darf nur von autorisiertem und qualifiziertem Personal gewartet oder repariert werden! Verände- rungen oder Umbauten am Gerät sind verboten. Bitte achten Sie darauf, dass die Lüftungsschlitze des Geräts bei Gebrauch nicht verdeckt sind. Ansonsten können das Gerät selbst, sowie leicht brennbare Materialien in der Nähe entflammen. Bitte beachten Sie, dass das LED-Dauerlicht und bei Akkubetrieb der Akku im Betrieb heiß...
- Seite 7 Warn- und Sicherheitshinweise Bitte stecken Sie keine Metallteile in das Gerät. Bitte öffnen oder beschädigen Sie den Akku nicht, schließen Sie ihn nicht kurz, überbrücken Sie ihn nicht und setzen Sie ihn nicht zu einem anderen Zweck ein. Bitte halten Sie den Akku fern von Kindern, offenem Feuer und Flüssigkeiten und setzten Sie ihn nicht Tem- peraturen höher als 50 °C aus.
-
Seite 8: Hinweise Zum Umgang Mit Dem Akku
Hinweise zum Umgang mit dem Akku Führungsstift Akkuführung Entriegelungstaste Ladebuchse 1) Akku einsetzen 2) Akku entnehmen 3) Akku laden Schieben Sie den Akku mit Hilfe der Drücken Sie die Entriegelungstaste Verbinden Sie den Akku mit dem Führungsstifte entlang der Füh- am Akku und ziehen Sie den Akku Ladegerät und anschließend das rungsschienen bis zum Ende ein. -
Seite 9: Hinweise Zur Pflege Des Akkus
Um einen Ausfall des Akkus zu verhindern, lassen Sie diesen nach Nutzung zehn Minuten lang abkühlen. Nehmen Sie den Akku aus dem Gerät und laden Sie ihn auf. Verwenden Sie zum Aufladen nur das passende Jinbei Lade- gerät. Bevor Sie das Verbindungskabel vom Akku zum Ladegerät lösen, trennen Sie das Ladegerät vom Strom- netz. -
Seite 10: Teilebezeichnung
Teilebezeichnung 1) Akkuschacht / Akku 8) Einstellknopf 2) Tragegriff 9) Set-Taste 3) LC-Display 10) Ein-/Aus-Schalter / 4) Geräte-Sicherung AC-/DC-Schalter 5) Netzkabel-Anschluss 11) Schirmhalter 6) Schirm-Feststellung 12) Neiger-Feststellung 7) Lampenstativ- 13) Bajonett-Entriegelung Verriegelung 14) LED... -
Seite 11: Display-Anzeigen
• Prüfen Sie bitte den Lieferumfang auf Vollständigkeit: 1 x Jinbei EF-150D LED-Dauerlicht, 1 x Lithium-Polymer Akku, 1 x Akkuladegerät, 1 x Netzkabel für Akkuladegerät, 1 x Netzkabel (ca. 4,5 m), 1 x Transporttasche, 1 x Tragegurt für Transporttasche, 1 x Schutzkappe, 1 x Bedienungsanleitung •... - Seite 12 • Zum Einschalten stellen Sie anschließend den AC-/DC-Schalter [11] auf „AC“ (-). Das Display [3] schaltet sich ein. • Für die Stromversorgung vom Akku setzen Sie den mitgelieferten Jinbei Akku in das Akkufach ein (s. Seite 8). • Zum Einschalten stellen Sie anschließend den AC-/DC-Schalter [11] auf „DC“ (=). Das Display [3] schaltet sich ein.
-
Seite 13: Bedienung
Geräten geteilt wird. Störungen sind auf Grund dessen nicht auszuschließen. Wechseln Sie ggf. den Funkkanal, um Störungen zu vermeiden. Hinweise für die Verwendung mit Jinbei Funkfernbedienungen Mit der Jinbei TRS-V bzw. der Jinbei TR-A6 C/ N Funkfernbedienung schalten Sie Jinbei EF-150D LED-Dauerlicht- leuchten ein oder aus bzw. stellen deren Leistung ein. ... -
Seite 14: Störungssuche / Fehlerbehebung
• Überprüfen Sie bitte, ob am LED-Dauerlicht und an der Funkfernbedienung identische ID-Nummern / Funk- kanäle eingestellt sind. • Prüfen Sie bitte, ob andere Geräte in der Umgebung mit der gleichen Funkfrequenz arbeiten und schalten Sie diese ggf. aus. Falls ein Problem weiterbesteht, kontaktieren Sie bitte Ihren Jinbei Händler. -
Seite 15: Technische Details Ef-150D
Technische Details EF-150D Lichtquelle: 100.000 h Lebensdauer Leistung: 150 W Leistungsregelung: 10 – 100 %, in 5 %-Schritten 20 – 150 W, in 10 W-Schritten Lichtstrom: > 18.000 lm Farbtemperatur: 5500 ± 200 K Farbwiedergabeindex / Ra > 95 Color Rendering Index CRi: Television Lighting Consistency Index TLCI: 98,3 Funkempfänger:... - Seite 16 50 / 60 Hz Sicherung 3 A Lithium-Polymer Akku 14,8 V 6000 mAh Kompatible Funkfernbedienungen: Jinbei TRS-V Jinbei TR-A6 C / N Maße: 36,5 x 13,3 x 21,3 cm (L x B x H) Gewicht: 2,1 / 2,7 kg ohne / mit Akku...
-
Seite 17: Technische Details Akku
Technische Details Akku Akku-Typ: Lithium-Polymer 14,8 V 6000 mAh Ladespannung: 16,8 V Max. Ladestrom: Kontinuierlicher Entladestrom: 20 A Temperaturbereich Akku-Ladung: 0 ° – 45 °C Temperaturbereich Akku-Entladung: -10 ° – 50 °C Weitere Ausstattung: mehrstufige Akku-Ladezustandsanzeige Ladekabelanschluss Maße: 10,0 x 10,6 x 6,0 cm (L x B x H) Gewicht: 0,6 kg Stand: Dezember 2017. -
Seite 18: Anbieterkennzeichnung
Foto-Morgen GmbH Harkortstr. 25 40880 Ratingen Deutschland Tel.: +49 2102 53297-0 Fax: +49 2102 53297-19 e-Mail: info@foto-morgen.de www.foto-morgen.de...
