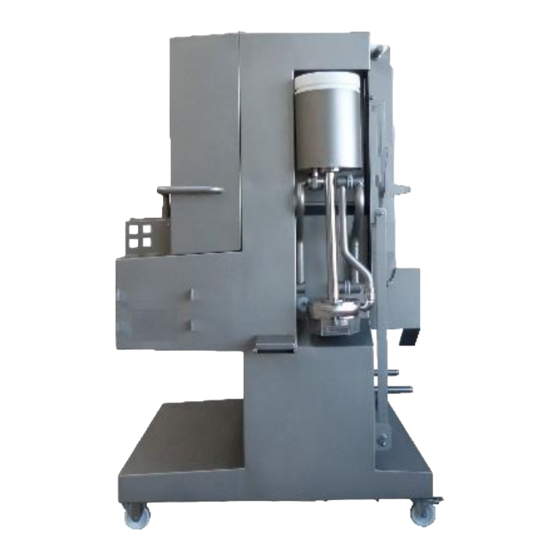

Ruhle IR 118 Kurzinstallationsanleitung

Kurzinstallationsanleitung
• Maschine aufstellen
I
• Bedienung
II
① ②
⑲
⑱
⑰ ⑯ ⑮
III • Rezeptstart / Rezeptauswahl
① ②
③
Rezeptstart
• Beschickungsrampe
6
IR 118
③ ④ ⑤ ⑥ ⑦
⑪
IV • Programmierung Rezept
Rezept-
1) Rezeptstart (1 s)
auswahl
2) Info-Text einsehen (1 s)
3) Einspritzdruck (2 s)
Auswahl
4) Hub pro Min. (2 s)
Bestätigung
5) Mixer-Einstellung (2 s)
6) Vorschub pro Hub (2 s)
7) Softer-Einstellung (2 s)
8) Stopper-Einstellung (2 s)
9) Chargen-Text eingeben (1 s)
Zurück
Rühle GmbH, Beim Signauer Schachen 10, D-79865 Grafenhausen
Tel.: +49 7748-523-11, Fax: +49 7748-523-8511
www.original-ruehle.de
⑧ ⑨
⑭ ⑬
Rezeptname ändern (2 s)
Info-Text eingeben (2 s)
Chargen-Einstellung (2 s)
• Kreiselpumpe
4
⑩ 1) Eingreifschutz Auslauf
2) Pökelraumtür
3) Gestell
4) Kreiselpumpe
5) Eingreifschutz Einlauf
6) Beschickungsrampe
7) Schalter
8) Bedienfeld (Mini-IPC)
9) Hauptschalter
10) Reinigungsplatte
11) Filter
12) Typenschild
13) Eingreifschutz Filterband
14) Filterband
15) Lenkrolle mit Bremse
16) Lakerücklauf
17) Bockrolle
18) Lakemischer
19) Transportband
20) Nadelregister
21) Federmagazin
⑫
V • Neuanlage Rezept
① ②
③
Rezeptname ändern
(= Neuanlage Rezept)
