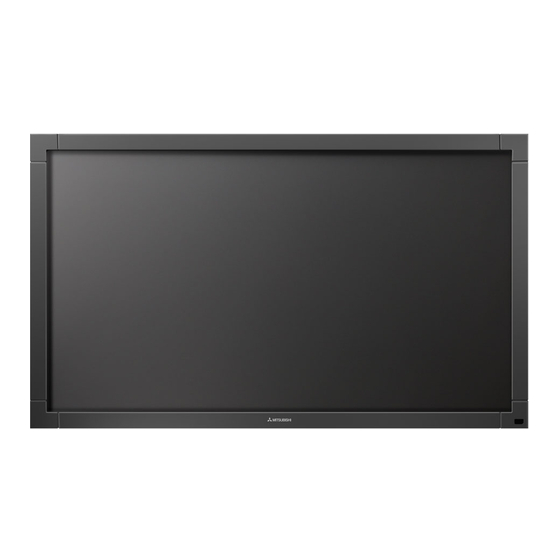

Seite 1 All manuals and user guides at all-guides.com 46" LCD Display Monitor MODEL...
Seite 2 All manuals and user guides at all-guides.com...
Seite 3 All manuals and user guides at all-guides.com English Deutsch Español Français Italiano Русский...
Seite 4 All manuals and user guides at all-guides.com...
Seite 5: Inhaltsverzeichnis
All manuals and user guides at all-guides.com Index Features ....................................... English-2 Important Information ................................... English-3 Declaration ......................................English-5 Safety Precautions, Maintenance & Recommended Use ........................English-6 Contents ....................................... English-7 Parts Name and Functions ................................... English-8 Buttons, Switch, and Indicator .............................. English-8 Connectors and Terminals ..............................
Seite 6: Features
Programmable Scheduling Function Page 58 Pages 36, 37, and 50 The LDT462V panel reproduces images from video and computer signals with precision and clarity, delivering full 1920 x 1080 high- The monitor’s operating schedule can be programmed for up to deﬁ...
Seite 7: Important Information
No. 60950-1. FCC Information 1. Use the attached speciﬁ ed cables with the LDT462V (BL109) color monitor so as not to interfere with radio and television reception. (1) Please use the supplied power cord or equivalent to ensure FCC compliance.
Seite 8 All manuals and user guides at all-guides.com Important Information (continued) WARNING TO PREVENT FIRE OR SHOCK HAZARDS, DO NOT EXPOSE THIS UNIT TO RAIN OR MOISTURE. ALSO, DO NOT USE THIS UNIT’S POLARIZED PLUG WITH AN EXTENSION CORD RECEPTACLE OR OTHER OUTLETS UNLESS THE PRONGS CAN BE FULLY INSERTED. REFRAIN FROM OPENING THE CABINET AS THERE ARE HIGH VOLTAGE COMPONENTS INSIDE.
Seite 9: Declaration
This symbol mark is according to the directive 2002/96/EC Article 10 Information for users and Annex IV, and/or to the directive 2006/66/EC Article 20 Information for end-users and Annex II. Your MITSUBISHI ELECTRIC product is designed and manufactured with high quality materials and components which can be recycled and/or reused.
Seite 10: Safety Precautions, Maintenance & Recommended Use
All manuals and user guides at all-guides.com Safety Precautions, Maintenance & Recommended Use FOR OPTIMUM PERFORMANCE, PLEASE NOTE • Handle with care when transporting. Save packaging for THE FOLLOWING WHEN SETTING UP AND USING transporting. THE LCD COLOR MONITOR: • Please clean the holes of back cabinet to reject dirt and dust at least once a year because of set reliability.
Seite 11: Contents
All manuals and user guides at all-guides.com Contents Your LCD monitor (LDT462V) comes with the following: 46" LCD Display Monitor MODEL  Video Signal Cable (Mini D-SUB 15-pin to Mini D-SUB 15-pin Cable)  User’s Manual  LCD Monitor  Clamper x 2 ...
Seite 12: Parts Name And Functions
All manuals and user guides at all-guides.com Parts Name and Functions Buttons, Switch, and Indicator Front Rear Control buttons Main Power Switch PLUS (+) button Switches the main power on/off. Acts as (+) button to increase the adjustment in the OSD menu. Increases the audio output level when the OSD menu is off.
Seite 13: Connectors And Terminals
VIDEO OUT: BNC connector Connects with the RS-232C OUT connector of a computer or AUDIO OUT (RCA) other connected LDT462V. OUT connector: Outputs the signal that is supplied to the selected AUDIO IN Connects with the RS-232C IN connector of other connected connector.
Seite 14: Wireless Remote Control
All manuals and user guides at all-guides.com Parts Name and Functions (continued) Wireless Remote Control AUTO SETUP button Displays the auto setup menu. See pages 32 and 48. AUDIO INPUT buttons Selects the audio input according to the video input. PIP (Picture-in-Picture) buttons ON/OFF button: Switches the PIP or POP mode on/off.
Seite 15: How To Use The Wireless Remote Control
All manuals and user guides at all-guides.com Parts Name and Functions (continued) How to Use the Wireless Remote Control Operating Range of the Wireless Remote Control Installing and removing the wireless remote control batteries Point the wireless remote control toward the LCD monitor’s remote control sensor during button operation.
Seite 16: Preparation For Use
All manuals and user guides at all-guides.com Preparation for use Flow of preparation Preparation for installation Page 13 - Determine the installation location - Ventilation requirements for enclosure mounting - To avoid the monitor from falling Carry out as necessary Installing the monitor Pages 14 to 15 - Installing and removing the stands (The stands are optionally available.)
Seite 17: Preparation For Installation
As shown in the ﬁ gure, secure the monitor to a solid wall or not to scratch the panel. pillar using rope (commercially available) strong enough to bear the weight of the monitor. [LDT462V: approximately 26.5 kg (with the optional stands)] Ventilation requirements for enclosure mounting When using screw hooks (commercially available), use ring hooks, not C-hooks (with opening).
Seite 18: [P-2] Installing The Monitor
All manuals and user guides at all-guides.com Installing the monitor Carry out as necessary Installing and removing the stands Using the wall mount or ceiling mount The stands are available as option. Lay the screen face down Refer to the user’s manual of the stand for more information. Lay the protective sheet on a table, which was wrapped around the monitor when it was packaged, beneath the screen surface How to install the stands...
Seite 19: Installing In The Portrait Position
All manuals and user guides at all-guides.com Installing the monitor (continued) Carry out as necessary Face-up Installing in the portrait position The monitor can be installed in the portrait position. Ensure that the monitor is oriented as shown below. CAUTION: •...
Seite 20: [P-3] Installing The External Speakers
All manuals and user guides at all-guides.com Installing the external speakers Carry out as necessary How to install the external speakers 1. Connect the speaker output connectors on the monitor and external speakers (commercially available) using speaker cables. Insert the left speaker cable into the SPEAKER (S) terminal (L) on the monitor, and insert the right speaker cable into the SPEAKER (S) terminal (R).
Seite 21: [P-4] Connection Procedure
All manuals and user guides at all-guides.com Connection procedure Before making connections • First turn off the power of all the connected equipment before making connections. • Refer to the user manual of each piece of equipment. NOTE: Please use the audio cable without resistance when the audio output terminal of the audio device and PC is stereo mini-Jack. When the audio cable with resistance is used, the audio level may not be increased or no audio may be output.
Seite 22: Connecting With A Computer (Analog Connection)
All manuals and user guides at all-guides.com Connection procedure (continued) Connecting with a computer (analog connection) Analog connection: (1) Connect a signal cable (mini D-SUB 15-pin – mini D-SUB 15-pin) (accessory) to the D-SUB IN connector. (2) Select [D-SUB] using the INPUT button on the monitor or the D-SUB button on the wireless remote control. Second monitor connection: •...
Seite 23: Connecting With A Computer (Digital Connection)
All manuals and user guides at all-guides.com Connection procedure (continued) The monitor automatically distinguishes the timings shown in the table below and sets the screen information. When a PC or other device is connected, it automatically displays images properly. See the page describing AUTO SETUP/AUTO ADJUST. <Factory preset timing>...
Seite 24: Connecting A Video Device (Component Video/Hdmi Device)
All manuals and user guides at all-guides.com Connection procedure (continued) Connecting a video device (component video/HDMI device) This monitor can be connected to a video device equipped with component output such as a DVD player. Refer to the user’s manual of the connected device for details. (Cables shown in the ﬁ gure below are commercially available.) •...
Seite 25: Connecting A Video Device (Composite Video/S Video Device)/Stereo Ampliﬁ Er
All manuals and user guides at all-guides.com Connection procedure (continued) Connecting a video device (composite video/S video device)/stereo ampliﬁ er This monitor can be connected to a stereo ampliﬁ er. Refer to the user’s manual of the stereo ampliﬁ er for details. (Cables shown in the ﬁ gure below are commercially available.) •...
Seite 26: [P-5] Installing The Extension Module
All manuals and user guides at all-guides.com Installing the extension module Carry out as necessary Option slot Installation of the extension module Install the extension module to the option slot of this monitor following the precautions and procedures described in the manual supplied with the module.
Seite 27: Connecting Ops-Compliant Computer
All manuals and user guides at all-guides.com Installing the extension module (continued) Carry out as necessary Connecting OPS-compliant computer NOTE: Operation of all types of OPS-compliant computers isn’t guaranteed. Example of commercially available computer: ARK-DS220F-MTSA1E of Advantech Co., Ltd. When an OPS-compliant computer (commercially available) is mounted, set “COOLING FAN”...
Seite 28: [P-6] Connecting Rs-232C
All manuals and user guides at all-guides.com Connecting RS-232C Carry out as necessary Monitor control via RS-232C To control this monitor from a computer via a communication, connect this monitor and the computer using an RS-232C cable (commercially available). How to connect •...
Seite 29: [P-7] Connecting Lan
All manuals and user guides at all-guides.com Connecting LAN Carry out as necessary Monitor connection using LAN As shown in the illustration below, you can connect this monitor and a computer in network through a LAN hub. Connect the monitor and the LAN hub using a straight type LAN cable (commercially available).
Seite 30: [P-8] Connecting The Power Cord To The Monitor
All manuals and user guides at all-guides.com Connecting the power cord to the monitor Connecting the power source Before making connections • Check that the main power switch is off. CAUTION: When an OPS-compliant computer is installed and the main power switch of the monitor is on, connecting the power source may cause the computer to power on, causing damage or breakdown of the operation system and the hard disc.
Seite 31: How To Use
All manuals and user guides at all-guides.com How to Use Flow of How to Using Turning on all the connected devices Pages 28 to 29 Selecting the video input Page 30 Controlling the external devices Page 31 Selecting the OSD language Page 31 D-SUB only Auto-setup...
Seite 32: [U-1] Turning On All The Connected Devices
All manuals and user guides at all-guides.com Turning on all the connected devices 3. When the power indicator glows Turning on external devices red, press the POWER button on the monitor. 1. Turn on the connected devices such as the computer and VCR. The power indicator turns green.
Seite 33: Power Management Function
All manuals and user guides at all-guides.com Turning on all the connected devices (continued) Power Management Function This function reduces the power consumption of the monitor when the keyboard or the mouse is not used for a ﬁ xed period even though the power of the monitor is on.
Seite 34: [U-2] Selecting The Video Input
All manuals and user guides at all-guides.com Selecting the video input You can select the desired video input using the wireless remote control or the INPUT button on the monitor.  Select using the INPUT buttons on the wireless remote control. You can select the desired video input by pressing the corresponding INPUT button on the wireless remote control.
Seite 35: [U-3] Controlling The External Devices
All manuals and user guides at all-guides.com Controlling the external devices To control the connected external devices, display images on the monitor. VCR, etc. Personal computer Selecting the OSD language Display the OSD menu by pressing the MENU button on the wireless remote control or the EXIT button on the rear of the monitor. Using LANGUAGE in the CONFIGURATION1 menu of the OSD screen function, you can select the OSD language.
Seite 36: [U-5] Auto-Setup
All manuals and user guides at all-guides.com Auto-setup analog inputs only Press the AUTO SETUP button on the wireless remote control to directly display the AUTO SETUP menu of the OSD screen function. Alternatively, press the MENU button on the wireless remote control or the EXIT button on the rear of the monitor to display the OSD screen and then select AUTO SETUP in the CONFIGURATION1 menu.
Seite 37: [U-6] Selecting The Picture Mode
All manuals and user guides at all-guides.com Selecting the picture mode Using the PICTURE MODE button on the wireless remote control, you can select the picture mode suitable for images to be displayed. HIGHBRIGHT: The brightness is maximized. STANDARD: Factory default setting. sRGB: Suitable for color matching with sRGB-compliant devices.
Seite 38: [U-8] Picture Adjustment
All manuals and user guides at all-guides.com Picture adjustment Display the OSD menu by pressing the MENU button on the wireless remote control or the EXIT button on the rear of the monitor. Using the PICTURE menu of the OSD screen function, you can adjust the picture settings such as the brightness, contrast, and sharpness to obtain desired image quality.
Seite 39: [U-10] Volume, Balance, And Tone Control
All manuals and user guides at all-guides.com U-10 Volume, balance, and tone control Carry out as necessary Volume control You can control the volume level using the VOL button on the wireless remote control. Balance and tone adjustment You can adjust the speaker balance, treble, and bass using the AUDIO menu of the OSD screen function. For adjustment, display the OSD menu by pressing the MENU button on the wireless remote control or the EXIT button on the rear of the monitor.
Seite 40: [U-11] Schedule Setting
All manuals and user guides at all-guides.com U-11 Schedule setting Carry out as necessary Display the OSD menu by pressing the MENU button on the wireless remote control or the EXIT button on the rear of the monitor. Using SCHEDULE in the CONFIGURATION2 menu of the OSD screen function, you can program power-on/off and input selection. English-36...
Seite 41: How To Set Up Schedule
All manuals and user guides at all-guides.com U-11 Schedule setting (continued) Carry out as necessary How to set up schedule Check box Radio button Program number selection When the cursor is in any of the check boxes showing the program numbers 1 to 7 on the left side of the screen, press the UP ( or DOWN ( ) button to move the cursor up or down to select the program number you want to set.
Seite 42: [U-12] Remote Control
All manuals and user guides at all-guides.com U-12 Remote control Carry out as necessary RS-232C Remote control When the monitor is connected directly to a computer using an RS-232C cable (commercially available), the following operations can be controlled via a communication. •...
Seite 43 All manuals and user guides at all-guides.com U-12 Remote control (continued) Carry out as necessary 4) Operation commands The operation commands conﬁ gure the basic operation settings of this LCD monitor. The commands may not work during signal switchover. The operation commands have no data codes. Operation ASCII POWER ON...
Seite 44: Lan Remote Control
All manuals and user guides at all-guides.com U-12 Remote control (continued) Carry out as necessary 5) Read command The computer sends the command without datacode to the monitor. After receiving this command, the monitor returns the command with datacode including the current status to the computer. Example: When the computer asks the power status of the monitor, and the status of the monitor is powered-on.
Seite 45: Conﬁ Guration And Basic Operation Of Osd Screen
All manuals and user guides at all-guides.com Conﬁ guration and basic operation of OSD screen Conﬁ guration of OSD screen This monitor is equipped with the OSD (On Screen Display) function for easy screen adjustment. The OSD function allows you to control the menus displayed on the screen for brightness setting and other settings.
Seite 46: Basic Operation Of Osd
All manuals and user guides at all-guides.com Conﬁ guration and basic operation of OSD screen (continued) Basic operation of OSD Check that the power indicator illuminates green and the monitor is powered on. Step Wireless remote control Monitor button OSD screen display Press the MENU button to display the Press the EXIT button to display the OSD screen and then press the...
Seite 47: Osd Screen Functions
All manuals and user guides at all-guides.com OSD screen functions PICTURE  BRIGHTNESS MAGENTA You can adjust the brightness. Press the PLUS (+) button to increase the brightness. Press the MINUS (-) button to decrease the brightness.  CONTRAST YELLOW BLUE You can adjust the contrast.
Seite 48 All manuals and user guides at all-guides.com OSD screen functions (continued)  GAMMA SELECTION You can select the gamma mode from NATIVE, S GAMMA, 2.2, 2.4, OPTION, and PROGRAMMABLE. PROGRAMMABLE can change the GAMMA characteristic curve via a computer. Contact your dealer for further details. NOTE: GAMMA is ﬁ...
Seite 49 All manuals and user guides at all-guides.com OSD screen functions (continued) SCREEN   H POSITION CUSTOM ZOOM You can adjust the horizontal image position. CUSTOM ZOOM becomes selectable when you set ZOOM Press the PLUS (+) button to move the image to the right. MODE to CUSTOM.
Seite 50 All manuals and user guides at all-guides.com OSD screen functions (continued) AUDIO  BALANCE You can adjust the balance of the right and left volumes. Press the PLUS (+) button to decrease the left volume. Press the MINUS (-) button to decrease the right volume. ...
Seite 51 All manuals and user guides at all-guides.com OSD screen functions (continued) PIP (PICTURE IN PICTURE) NOTE: The PIP and POP functions don’t work in the CUSTOM and REAL picture size modes. Refer to “PIP, POP function” for details. (See page 55.) ...
Seite 52 All manuals and user guides at all-guides.com OSD screen functions (continued) CONFIGURATION1  AUTO SETUP Move Enlarged * For the D-SUB inputs only. The screen size, horizontal/vertical position, clock, clock phase, and input signal level are automatically adjusted. The portion (shaded part) outside the ...
Seite 53 ID numbers for wireless remote control are assigned to Select whether to use DHCP client or not. LDT462V monitors that are multi-connected via RS-232C. Select OFF when not using it, and select ON when using ID numbers 1 to 26 are selectable.
Seite 54 All manuals and user guides at all-guides.com OSD screen functions (continued)  INFORMATION OSD You can enable and disable the information OSD display. The display time is selectable from 3 to 10 seconds. NOTE: The information OSD display shows a message when the input source is switched, the input signal state is changed, or the input signal has an error.
Seite 55: Advanced Option
All manuals and user guides at all-guides.com OSD screen functions (continued) ADVANCED OPTION   INPUT RESOLUTION SCAN MODE * For the D-SUB inputs only. * For the HDMI, YPbPr, S-VIDEO, and VIDEO inputs only. If the monitor fails to recognize the input signal resolution You can select the image display area.
Seite 56 Select FULL when displaying the signal that uses all 256 PRIMARY: The ﬁ rst LDT462V monitor of those multi- levels (from level 0 to 255). This mode is used primarily connected via RS-232C is designated as when input comes from a computer.
Seite 57: Other Functions
All manuals and user guides at all-guides.com Other functions Picture size OSD information HDMI, DVI-D, D-SUB, OPTION (OPS-compliant computer) HDMI, DVI-D, D-SUB FULL NORMAL CUSTOM REAL DVI-D Current selection (DVI-D) 1024 x 768 Resolution 48kHz 60Hz Horizontal/vertical frequency OPTION (SDI), YPbPr, VIDEO, S-VIDEO AUDIO : 1 Audio input mode FULL...
Seite 58: Audio Input Change
All manuals and user guides at all-guides.com Other functions (continued) Audio input change You can select the audio input using the AUDIO INPUT button. HDMI AUDIO IN1 AUDIO IN2 AUDIO IN3 HDMI AUDIO IN1 AUDIO IN2 AUDIO IN3 DVI-D AUDIO IN1 AUDIO IN2 AUDIO IN3 D-SUB...
Seite 59: Pip, Pop Function
All manuals and user guides at all-guides.com Other functions (continued) PIP, POP function The following table shows the combinations of signal inputs with which the “PIP” and “POP” modes function. However, these modes do not function when the screen size is “CUSTOM” or “REAL”. Sub screen HDMI DVI-D...
Seite 60: Remote Control Numbering Function
ID numbers 1 to 26 are selectable. It is recommended to assign sequential ID numbers from 1 and up. 2. The remote control mode of the ﬁ rst LDT462V monitor is set to PRIMARY and those of the other monitors are set to SECONDARY.
Seite 61: Troubleshooting
NOTE: As with all display devices, MITSUBISHI ELECTRIC recommends displaying moving images and using a moving screen saver at regular intervals whenever the screen is idle or turning off the monitor when not in use.
Seite 62: Speciﬁ Cations
All manuals and user guides at all-guides.com Speciﬁ cations Model LDT462V Orientation Landscape/Portrait 1091 1020 35.3 Dimension (Unit: mm) Screen size (diagonal) 46” (1168 mm) Panel Type Pixel Pitch 0.530 mm Resolution 1920 x 1080 pixels LCD Module Color Approximately 16.77 million colors Brightness (typ.)
Seite 63: Pin Assignment
All manuals and user guides at all-guides.com Pin Assignment 1) Analog RGB input: D-SUB Pin No Name Pin No Name Mini D-SUB 15-pin Video Signal Red +5V (DDC) Video Signal Green SYNC-GND Video Signal Blue DDC-SDA DDC-GND H-SYNC Red-GND V-SYNC Green-GND DDC-SCL Blue-GND...
Seite 64 All manuals and user guides at all-guides.com Pin Assignment (continued) 5) RS-232C input/output D-SUB 9-pin Pin No Name 6) LAN (Modular 8-pin) Modular 8-pin Pin# at RJ45 Signal Pair Orange/White stripe Orange Green/White stripe Blue Blue/White stripe Green Brown/White stripe Brown English-60...
Seite 65 All manuals and user guides at all-guides.com Inhaltsverzeichnis Merkmale und Funktionen ..................................Deutsch-2 Wichtige Informationen..................................Deutsch-3 Erklärung ....................................... Deutsch-5 Sicherheitsvorkehrungen, Pﬂ ege und Einsatzempfehlungen ......................Deutsch-6 Inhalt der Verpackung ................................... Deutsch-7 Die Teile und ihre Funktionen ................................Deutsch-8 Bedienung und Funktionen des Monitors..........................Deutsch-8 Anschlüsse ....................................
Seite 66: Merkmale Und Funktionen
Programmierbare Planungsfunktion Seite 58 Seiten 36, 37 und 50 Der LDT462V-Monitor gibt die Bilder von Video- und Computersignalen mit Präzision und Klarheit in einer Full HD-Auﬂ Der Bedienungsplan des Monitors kann abhängig von der Uhrzeit, ösung von 1920 x 1080 wieder. Durch die hohe Dauerhaltbarkeit dem Wochentag und dem Eingangsanschluss für maximal...
Seite 67: Wichtige Informationen
C-UL: Trägt die Kennzeichnung C-UL und erfüllt die kanadischen Sicherheitsrichtlinien nach CAN/CSA C22.2 Nr. 60950-1. FCC-Hinweis 1. Verwenden Sie die angebrachten bzw. angegebenen Kabel mit dem Farbmonitor LDT462V (BL109), um Störungen des Rundfunk- bzw. Fernsehempfangs zu vermeiden. (1) Verwenden Sie das mitgelieferte oder ein gleichwertiges Netzkabel, damit die FCC-Konformität gewährleistet ist.
Seite 68 All manuals and user guides at all-guides.com Wichtige Informationen (Fortsetzung) WARNUNG SETZEN SIE DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUS, DA ES ANDERNFALLS ZU FEUER ODER STROMSCHLÄGEN KOMMEN KANN. VERWENDEN SIE DEN NETZSTECKER DIESES GERÄTS KEINESFALLS MIT EINEM VERLÄNGERUNGSKABEL ODER EINER STECKDOSENLEISTE, WENN DIE STECKERSTIFTE NICHT VOLLSTÄNDIG EINGEFÜHRT WERDEN KÖNNEN.
Seite 69: Erklärung
Dies ist ein Produkt der Klasse A. Bei der Verwendung dieses Produkts im Haus- oder Wohnungsbereich kann es zu Funkstörungen kommen. In diesem Fall muss der Benutzer u. U. angemessene Maßnahmen ergreifen. Erklärung des Herstellers Ihr MITSUBISHI ELECTRIC-Produkt wurde unter Einsatz von qualitativ hochwertigen Materialien und Komponenten konstruiert und gefertigt, die für Recycling und/oder Wiederverwendung geeignet sind.
Seite 70: Sicherheitsvorkehrungen, Pﬂ Ege Und Einsatzempfehlungen
All manuals and user guides at all-guides.com Sicherheitsvorkehrungen, Pﬂ ege und Einsatzempfehlungen BEACHTEN SIE ZUR ERZIELUNG OPTIMALER LEISTUNG DIE • Durch Ziehen des Netzkabelsteckers kann das Gerät vom FOLGENDEN HINWEISE ZUM EINRICHTEN UND NUTZEN DES Stromnetz getrennt werden. Der Monitor muss in der Nähe LCDFARBMONITORS: einer Steckdose aufgestellt werden, die leicht zugänglich ist.
Seite 71: Inhalt Der Verpackung
All manuals and user guides at all-guides.com Inhalt der Verpackung Der Karton Ihres LCD-Monitor LDT462V enthält folgende Komponenten: 46" LCD Display Monitor MODEL  Signalkabel (Kabel von Mini-D-SUB 15-polig auf Mini-D-SUB 15-polig)  Bedienerhandbuch  LCD-Monitor  Klemme (2 Stück) ...
Seite 72: Die Teile Und Ihre Funktionen
All manuals and user guides at all-guides.com Die Teile und ihre Funktionen Bedienung und Funktionen des Monitors Vorderseite Rückseite Steuerungstasten Hauptnetzschalter Plustaste (+) Schalter zum Ein- und Aus-Schalten der Netzspannung. Dient als Taste (+), mit der Sie bei Verwendung des OSD-Menüs den Wert einer Einstellung erhöhen können.
Seite 73: Anschlüsse
(a) AUDIO IN1: ø3,5 mm-Stereo-Klinkenbuchse IN-Anschluss: (b) AUDIO IN2: RCA-Buchse Dient zum Anschließen des RS-232C OUT-Anschlusses eines (c) AUDIO IN3: RCA-Buchse Computers oder eines anderen angeschlossenen LDT462V. VIDEO-EINGANG/AUSGANG (S/BNC-Buchse) OUT-Anschluss: Dient zum Anschließen des RS-232C IN-Anschlusses eines Dient zum Anschließen von Videogeräten.
Seite 74: Fernbedienung
All manuals and user guides at all-guides.com Die Teile und ihre Funktionen (Fortsetzung) Fernbedienung Taste AUTO SETUP Aktiviert das Menü AUTOM. EINRICHTUNG. Siehe Seiten 32 und 48. Taste AUDIO INPUT Wählt den Audio-Eingang je nach dem Video-Eingang. PIP-Tasten (Bild im Bild) Taste ON/OFF: Schaltet den PIP- oder POP-Modus ein bzw.
Seite 75: Handhabung Der Fernbedienung
All manuals and user guides at all-guides.com Die Teile und ihre Funktionen (Fortsetzung) Handhabung der Fernbedienung Reichweite der Fernbedienung Einlegen und Entnehmen der Batterien Richten Sie die Vorderseite der Fernbedienung bei der Die Fernbedienung benötigt 1,5V-Mignon-Batterien (Größe Tastenbenutzung auf den Fernbedienungssensor des LCD- AAA).
Seite 76: Vorbereitung
All manuals and user guides at all-guides.com Vorbereitung Ablauf Vorbereitung der Installation Seite 13 - Wählen Sie den Installationsstandort - Belüftungsanforderungen bei Einbau-Montage - Um ein Herunterfallen des Monitors zu verhindern Bei Bedarf durchführen Installation des Monitors Seiten 14 bis 15 - Anbringen und Entfernen der Monitorfüße (Die Standfüße sind optional erhältlich.) - Wand- oder Deckenbefestigung - Installation im Hochformat...
Seite 77: Vorbereitung Der Installation
Verwendung eines für das Gewicht des Monitors ausreichend starken Seils (im Handel erhältlich) an einer massiven Wand Halten Sie die im nachfolgenden Diagramm angegebenen oder massiven Strebe. (LDT462V: ca. 26,5 kg (mit dem Abstände zur Umbauung ein, damit die Wärme entweichen optionalen Monitorfüße)) kann.
Seite 78: [P-2] Installation Des Monitors
All manuals and user guides at all-guides.com Installation des Monitors Bei Bedarf durchführen Anbringen und Entfernen der Monitorfüße Wand- oder Deckenbefestigung Der Monitorfüße steht als Option zur Verfügung. Bei auf der Vorderseite liegendem Monitor Näheres über die Monitorfüße ist aus der Bedienungsanleitung Legen Sie die Schutzfolie, in die der LCD-Monitor beim ersichtlich.
Seite 79: Installation Im Hochformat
All manuals and user guides at all-guides.com Installation des Monitors (Fortsetzung) Bei Bedarf durchführen Nach oben zeigende Vorderseite Installation im Hochformat Der Monitor kann im Hochformat installiert werden. Gehen Sie sicher, dass der Monitor so ausgerichtet ist, wie im Folgenden gezeigt. VORSICHT: •...
Seite 80: [P-3] Installation Der Externen Lautsprecher (Im Handel Erhältlich)
All manuals and user guides at all-guides.com Installation der externen Lautsprecher Bei Bedarf durchführen (im Handel erhältlich) Installation der externen Lautsprecher 1. Verbinden Sie die Lautsprecher-Ausgänge am Monitor und den externen Lautsprechern (im Handel erhältlich) unter Verwendung der Lautsprecherkabel. Verbinden Sie das Kabel des linken Lautsprechers mit dem SPEAKER (S)-Anschluss (L) am Monitor und das Kabel des rechten Lautsprechers mit dem SPEAKER (S)-Anschluss (R).
Seite 81: [P-4] Vorgehensweise Beim Anschließen
All manuals and user guides at all-guides.com Vorgehensweise beim Anschließen Bevor Sie Geräte anschließen • Schalten Sie zunächst alle angeschlossenen Geräte aus, und stellen Sie die Verbindungen her. • Ausführliche Hinweise entnehmen Sie den Handbüchern zu den einzelnen Geräteeinheiten. HINWEIS: Benutzen Sie ein Audiokabel ohne Widerstand, wenn der Audioausgang des Audiogerätes und des PCs eine Stereo-Klinkenbuchse aufweist.
Seite 82: Anschluss An Einen Computer (Analoge Verbindung)
All manuals and user guides at all-guides.com Vorgehensweise beim Anschließen (Fortsetzung) Anschluss an einen Computer (analoge Verbindung) Analoge Verbindung: (1) Schließen Sie ein (als Zubehör erhältliches) Signalkabel (Mini-D-SUB 15-polig auf Mini-D-SUB 15-polig) an den D-SUB IN- Anschluss an. (2) Wählen Sie mit der Taste INPUT auf dem Monitor oder mit der Taste D-SUB auf der Fernbedienung die Option [D-SUB] aus. Anschluss eines zweiten Monitors: •...
Seite 83: Anschluss An Einen Computer (Digitale Verbindung)
All manuals and user guides at all-guides.com Vorgehensweise beim Anschließen (Fortsetzung) Der Monitor unterscheidet automatisch die in der nachstehenden Tabelle angezeigten Wiederholfrequenzen und stellt die Bildschirminformationen ein. Wenn ein PC oder ein anderes Gerät angeschlossen wird, werden die Bilder automatisch richtig dargestellt.
Seite 84: Anschluss Eines Videogerätes (Component Video-/Hdmi-Gerät)
All manuals and user guides at all-guides.com Vorgehensweise beim Anschließen (Fortsetzung) Anschluss eines Videogerätes (Component Video-/HDMI-Gerät) Dieser Monitor kann an ein Videogerät angeschlossen werden, das mit einem Component-Ausgang ausgestattet ist, z. B. an einen DVD-Player. Weitere Informationen ﬁ nden Sie im Bedienerhandbuch des angeschlossenen Gerätes. (In der nachstehenden Abbildung sind handelsübliche Kabel dargestellt.) •...
Seite 85: Anschluss Eines Videogerätes (Composite Video-/S Video-Gerät) Bzw. Stereoverstärkers
All manuals and user guides at all-guides.com Vorgehensweise beim Anschließen (Fortsetzung) Anschluss eines Videogerätes (Composite Video-/S Video-Gerät) bzw. Stereoverstärkers Sie können diesen Monitor an einen Stereoverstärker anschließen. Weitere Informationen ﬁ nden Sie im Bedienerhandbuch des Stereoverstärkers. (In der nachstehenden Abbildung sind handelsübliche Kabel dargestellt.) •...
Seite 86: Sdi Für Fernverbindungen Oder Den Anschluss Mehrerer Monitore
All manuals and user guides at all-guides.com Installation des Erweiterungsmoduls Bei Bedarf durchführen Optionalen Steckplatz Installation des Erweiterungsmoduls Installieren Sie das Erweiterungsmodul am optionalen Steckplatz dieses Monitors und befolgen Sie dabei die Vorsichtsmaßnahmen und Verfahren, die in dem im Lieferumfang des Moduls enthaltenen Handbuch beschrieben sind.
Seite 87: Anschluss Eines Ops-Konformen Computers
All manuals and user guides at all-guides.com Installation des Erweiterungsmoduls (Fortsetzung) Bei Bedarf durchführen Anschluss eines OPS-konformen Computers HINWEIS: Der Betrieb aller Arten von OPS-konformen Computern wird nicht gewährleistet. Beispiel für einen im Handel erhältlichen Computer: ARK-DS220F-MTSA1E von Advantech Co., Ltd. Wenn ein OPS-konformer Computer (im Handel erhältlich) eingebaut wird, schalten Sie unter BILDSCHIRMSCHONER (SCREEN SAVER) den „VENTILATOR“...
Seite 88: [P-6] Anschluss An Rs-232C
All manuals and user guides at all-guides.com Anschluss an RS-232C Bei Bedarf durchführen Anschluß der RS-232C-Steuerung Wenn Sie diesen Monitor von einem Computer aus über die Kommunikationskontrolle steuern möchten, schließen Sie den Monitor über ein RS-232C-Kabel (im Handel erhältlich) an den Computer an. Anschluss •...
Seite 89: [P-7] Anschluss An Lan
All manuals and user guides at all-guides.com Anschluss an LAN Bei Bedarf durchführen Anschluß der LAN-Verbindung Wie in der nachstehenden Abbildung dargestellt, können Sie diesen Monitor in einem Netzwerk über einen LAN-Hub an einen Computer anschließen. Schließen Sie den Monitor über ein nicht gekreuztes LAN-Kabel (im Handel erhältlich) an den LAN-Hub an. Anschluss •...
Seite 90: [P-8] Anschluss Des Netzkabels An Den Monitor
All manuals and user guides at all-guides.com Anschluss des Netzkabels an den Monitor Anschluss an die Stromquelle Bevor Sie Geräte anschließen • Überprüfen Sie, ob der Hauptnetzschalter ausgeschaltet ist. VORSICHT: Wenn ein OPS-konformer Computer installiert ist und der Hauptnetzschalter des Monitors angeschaltet ist, kann ein Anschließen an das Stromnetz eventuell zum Anfahren des Computers führen, was das Betriebssystem und die Festplatte eventuell zerstört oder beschädigt.
Seite 91: Bedienung
All manuals and user guides at all-guides.com Bedienung Ablauf Einschalten aller angeschlossenen Geräte Seiten 28 bis 29 Auswahl des Videoeingangs Seite 30 Steuern der externen Geräte Seite 31 Auswahl der OSD-Sprache Seite 31 Nur D-SUB Automatische Einrichtung Seite 32 Auswahl des Bildmodus Seite 33 Bildschirmeinstellung Seite 33...
Seite 92: [U-1] Einschalten Aller Angeschlossenen Geräte
All manuals and user guides at all-guides.com Einschalten aller angeschlossenen Geräte 3. Wenn die Betriebsanzeige rot leuchtet, Einschalten der externen Geräte drücken Sie den Netzschalter des Monitors. 1. Schalten Sie die angeschlossenen Geräte, z. B. den Computer und den Die Betriebsanzeige wird grün. Videorekorder, ein.
Seite 93: Energiesparfunktion
All manuals and user guides at all-guides.com Einschalten aller angeschlossenen Geräte (Fortsetzung) Energiesparfunktion Mit dieser Funktion wird der Stromverbrauch des Bildschirms automatisch reduziert, wenn Tastatur oder Maus für einen festgelegten Zeitraum nicht benutzt wurden, selbst wenn der Monitor eingeschaltet ist. Wenn diese Funktion aktiv ist, wird der Bildschirm dunkel, und die Betriebsanzeige leuchtet grün und rot.
Seite 94: [U-2] Auswahl Des Videoeingangs
All manuals and user guides at all-guides.com Auswahl des Videoeingangs Sie können den gewünschten Videoeingang über die Fernbedienung oder über die Taste INPUT am Monitor auswählen.  Treffen Sie die Auswahl über die Tasten INPUT auf der Fernbedienung. Sie können den gewünschten Videoeingang durch Drücken der entsprechenden Taste INPUT auf der Fernbedienung auswählen. Folgende Videoeingänge stehen zur Verfügung: [HDMI], [DVI-D], [D-SUB], [OPTION]*, [YPbPr], [S-VIDEO] und [VIDEO].
Seite 95: [U-3] Steuern Der Externen Geräte
All manuals and user guides at all-guides.com Steuern der externen Geräte Zur Steuerung der angeschlossenen externen Geräte, zeigen Sie die Bilder auf dem Monitor. Videorekorder etc. Auswahl der OSD-Sprache Zeigen Sie das OSD-Menü durch Drücken der Taste MENU auf der Fernbedienung oder der Taste EXIT auf der Rückseite des Monitors an.
Seite 96: [U-5] Automatische Einrichtung
All manuals and user guides at all-guides.com Automatische Einrichtung Nur analoge Eingänge Drücken Sie die Taste AUTO SETUP auf der Fernbedienung, um direkt das AUTOM. EINRICHTUNG-Menü der OSD-Bildschirm- Funktion anzuzeigen. Alternativ drücken Sie die Taste MENU auf der Fernbedienung oder die Taste EXIT auf der Rückseite des Monitors, um den OSD- Bildschirm anzuzeigen und wählen dann AUTOM.
Seite 97: [U-6] Auswahl Des Bildmodus
All manuals and user guides at all-guides.com Auswahl des Bildmodus Mit der Taste PICTURE MODE auf der Fernbedienung können Sie den für die anzuzeigenden Bilder geeigneten Bildmodus auswählen. HIGHBRIGHT: Maximale Helligkeit. STANDARD: Werkseitige Einstellung. sRGB: Geeignet für den Farbabgleich bei sRGB-kompatiblen Geräten. CINEMA: Geeignet zum Betrachten von Filmen.
Seite 98: [U-8] Bildeinstellung
All manuals and user guides at all-guides.com Bildeinstellung Zeigen Sie das OSD-Menü durch Drücken der Taste MENU auf der Fernbedienung oder der Taste EXIT auf der Rückseite des Monitors an. Mit dem Menü BILD der OSD-Bildschirmfunktion können Sie die Bildeinstellungen wie etwa Helligkeit, Kontrast und Schärfe korrigieren, um die gewünschte Bildqualität zu erhalten.
Seite 99: [U-10] Lautstärke, Balance Und Klangregelung
All manuals and user guides at all-guides.com U-10 Lautstärke, Balance und Klangregelung Bei Bedarf durchführen Lautstärkeregelung Sie können die Lautstärke über die Taste VOL auf der Funkfernbedienung regeln. Balance und Klangregelung Balance, Höhen und Bass lassen sich mit dem Menü AUDIO der OSD-Bildschirmfunktion einstellen. Zur Einstellung zeigen Sie das OSD-Menü...
Seite 100: [U-11] Zeitplaneinstellung
All manuals and user guides at all-guides.com U-11 Zeitplaneinstellung Bei Bedarf durchführen Zeigen Sie das OSD-Menü durch Drücken der Taste MENU auf der Fernbedienung oder der Taste EXIT auf der Rückseite des Monitors an. Unter Verwendung von ZEITPLAN im Menü KONFIGURATION2 der OSD-Bildschirmfunktion können Sie die Funktionen Ein-/ Ausschalten sowie die Eingangsauswahl programmieren.
Seite 101: Einrichten Eines Zeitplans
All manuals and user guides at all-guides.com U-11 Zeitplaneinstellung (Fortsetzung) Bei Bedarf durchführen Einrichten eines Zeitplans Kontrollkästchen Optionsfeld Programmnummern-Auswahl Wenn sich der Cursor auf einem der Kontrollkästchen mit den Nummern 1 bis 7 auf der linken Seite des Bildschirms beﬁ ndet, drücken Sie die Tasten AUF ( ) und AB ( ), um den Cursor auf- oder abwärts zu bewegen, um die Programmnummer...
Seite 102: [U-12] Fernbedienung
All manuals and user guides at all-guides.com U-12 Fernbedienung Bei Bedarf durchführen Fernsteuerung über RS-232C Wenn der Monitor über ein (im Handel erhältlich) RS-232C-Kabel direkt an einen Computer angeschlossen ist, können die folgenden Funktionen über einen Kommunikationsmodus gesteuert werden. • Ein- und Ausschalten •...
Seite 103 All manuals and user guides at all-guides.com U-12 Fernbedienung (Fortsetzung) Bei Bedarf durchführen 4) Operationsbefehle Die Operationsbefehle nehmen die grundlegenden Bedienungseinstellungen des LCD-Monitors vor. Die Befehle funktionieren bei einer Signaländerung möglicherweise nicht. Die Operationsbefehle weisen keine Datencodes auf. Operation ASCII POWER ON POWER OFF "...
Seite 104: Lan-Fernbedienung
All manuals and user guides at all-guides.com U-12 Fernbedienung (Fortsetzung) Bei Bedarf durchführen 5) Lesebefehl Der Host-Computer sendet den Befehl ohne Datencode zum Monitor. Nachdem der Monitor den Befehl empfangen hat, sendet er ihn mit dem Datencode des aktuellen Status an den Host-Computer zurück.
Seite 105: Konﬁ Guration Und Grundlegende Bedienvorgänge Des Osd-Bildschirms
All manuals and user guides at all-guides.com Konﬁ guration und grundlegende Bedienvorgänge des OSD-Bildschirms Konﬁ guration des OSD-Bildschirms Dieser Monitor ist mit der OSD-Funktion (On Screen Display, Bildschirmanzeige) ausgestattet. Diese ermöglicht eine einfache Bildschirmeinstellung. Mit der OSD-Funktion können Sie für die auf dem Bildschirm angezeigten Menüs die Helligkeit einstellen und weitere Einstellungen vornehmen.
Seite 106: Grundlegende Bedienung Des Osd
All manuals and user guides at all-guides.com Konﬁ guration und grundlegende Bedienvorgänge des OSD-Bildschirms (Fortsetzung) Grundlegende Bedienung des OSD Prüfen Sie, ob die Power-Anzeige grün leuchtet und der Monitor eingeschaltet ist. Schritt Fernbedienung Monitortaste OSD-Bildschirmanzeige Drücken Sie die Taste MENU, um Drücken Sie die Taste EXIT, um den den OSD-Bildschirm anzuzeigen und OSD-Bildschirm anzuzeigen und...
Seite 107: Osd-Bildschirmfunktionen
All manuals and user guides at all-guides.com OSD-Bildschirmfunktionen BILD (PICTURE)  HELLIGKEIT (BRIGHTNESS) MAGENTA Sie können die Helligkeit einstellen. Drücken Sie die Taste (+), um die Helligkeit zu erhöhen. Drücken Sie die Taste (-), um die Helligkeit zu verringern.  GELB BLAU KONTRAST (CONTRAST)
Seite 108 All manuals and user guides at all-guides.com OSD-Bildschirmfunktionen (Fortsetzung)  GAMMA-AUSWAHL (GAMMA SELECTION) Hiermit wird ein Gammawert für die Anzeige ausgewählt. NATIV, S-GAMMA, 2.2, 2.4, OPTION, PROGRAMMIERBAR Mit PROGRAMMIERBAR kann die GAMMA-Kennlinie über einen Computer geändert werden. Kontaktieren Sie Ihren Händler für weitere Details. HINWEIS: GAMMA ist im sRGB-Bildmodus auf 2.2 festgelegt.
Seite 109 All manuals and user guides at all-guides.com OSD-Bildschirmfunktionen (Fortsetzung) BILDSCHIRM (SCREEN)   HORINZONTALE BILDLAGE (H POSITION) ANWENDER ZOOM (CUSTOM ZOOM) Sie können die horizontale Bildposition einstellen. Drücken Sie ANWENDER ZOOM wird ausgewahlt, wenn Sie CUSTOM auf die Taste (+), um das Bild nach rechts zu verschieben. Drücken dem Bildschirm ZOOM-MODUS wahlen.
Seite 110 All manuals and user guides at all-guides.com OSD-Bildschirmfunktionen (Fortsetzung) AUDIO (AUDIO)  BALANCE (BALANCE) Dient zum Einstellen des Lautstärkeverhältnisses L/R. Drücken Sie die Taste (+), um die Lautstärke auf der linken Seite zu verringern. Drücken Sie die Taste (-), um die Lautstärke auf der rechten Seite zu verringern.
Seite 111 All manuals and user guides at all-guides.com OSD-Bildschirmfunktionen (Fortsetzung) BILD IM BILD (PICTURE IN PICTURE) HINWEIS: Die „PIP“- und „POP“-Modi funktionieren nicht, wenn die Bildschirmgrose CUSTOM oder REAL ist. Weitere Informationen ﬁ nden Sie unter „PIP-, POP- Funktion“. (Siehe Seite 55.) ...
Seite 112: Konfiguration1
All manuals and user guides at all-guides.com OSD-Bildschirmfunktionen (Fortsetzung) KONFIGURATION1 (CONFIGURATION1)  AUTOM. EINRICHTUNG (AUTO SETUP) Bewegen Vergrößert sich * Nur INPUT D-SUB. Die Bildschirmgröße, die horizontale / vertikale Position, der Takt, die Taktphase und der Pegel des Eingangssignals werden automatisch angepasst. Der Teil außerhalb des Anzeigebereichs (schattiert) wird nicht dargestellt.
Seite 113: Konfiguration2
 MONITOR-ID (MONITOR ID) soll. Wählen Sie EIN aus, wenn Sie keinen DHCP-Client Mehreren über RS-232C angeschlossenen LDT462V-Monitoren werden ID-Nummern für die Fernbedienung zugewiesen. verwenden, anderenfalls wählen Sie AUS aus. Hinsichtlich der ID-Nummern haben Sie die Wahl zwischen IP ADDRESS 1 und 26.
Seite 114 All manuals and user guides at all-guides.com OSD-Bildschirmfunktionen (Fortsetzung)   INFORMATIONS OSD (INFORMATION OSD) MONITORINFORMATION (MONITOR INFORMATION) Hiermit wird festgelegt, ob das Informations-OSD angezeigt Die Modell- und die Seriennummer des Monitors. wird oder nicht. Sie können eine Zeitdauer zwischen 3 und Die MAC-Adresse des LAN wird angezeigt.
Seite 115: Erweiterte Einstellungen
All manuals and user guides at all-guides.com OSD-Bildschirmfunktionen (Fortsetzung) ERWEITERTE EINSTELLUNGEN (ADVANCED OPTION)  VIDEO DETECT EINGANGSAUFLÖSUNG (INPUT RESOLUTION) Wenn die Funktion ein Videosignal erkennt, welches von * Nur INPUT D-SUB. einem der HDMI, YPbPr, S-VIDEO oder VIDEO-Eingänge Wenn der Monitor die Auﬂ ösung des Eingangssignals übertragen wird, wählt sie automatisch den Eingangs- nicht richtig erkennt, können Sie manuell eine passende Port.
Seite 116 Signal anzeigen. PRIMÄR: Der erste von mehreren an RS-232C Wählen Sie VOLLBILD aus, wenn Sie das Signal angeschlossenen LDT462V-Monitoren wird anzeigen, dass alle 256 Stufen (Stufe 0 bis 255) mit PRIMÄR bezeichnet. verwendet. Dieser Modus kommt vorzugsweise dann SEKUNDÄR: Alle weiteren von mehreren an RS-232C...
Seite 117: Weitere Funktionen
All manuals and user guides at all-guides.com Weitere Funktionen Darstellungsgröße (PICTURE SIZE) OSD-Informationen HDMI, DVI-D, D-SUB, OPTION (OPS-konformem Computer) HDMI, DVI-D, D-SUB FULL NORMAL CUSTOM REAL DVI-D Aktuelle Auswahl (DVI-D) 1024 x 768 Auﬂ ösung 48kHz 60Hz Horizontale/vertikale Frequenz OPTION (SDI), YPbPr, VIDEO, S-VIDEO AUDIO : 1 Audioeingangsmodus FULL...
Seite 118: Umschaltung Der Audio-Quelle
All manuals and user guides at all-guides.com Weitere Funktionen (Fortsetzung) Umschaltung der Audio-Quelle Sie können den Audio-Eingang mit der AUDIO INPUT-Taste auswählen. HDMI AUDIO IN1 AUDIO IN2 AUDIO IN3 HDMI AUDIO IN1 AUDIO IN2 AUDIO IN3 DVI-D AUDIO IN1 AUDIO IN2 AUDIO IN3 D-SUB OPTION...
Seite 119: Pip-, Pop-Funktion
All manuals and user guides at all-guides.com Weitere Funktionen (Fortsetzung) PIP-, POP-Funktion Die folgende Tabelle zeigt die Kombinationen der Signaleingange, bei denen die „PIP“- und „POP“-Modi funktionieren. Diese Modi funktionieren jedoch nicht, wenn die Bildschirmgrose „CUSTOM“ oder „REAL“ ist. Teilbildschirm HDMI DVI-D D-SUB...
Seite 120: Nummerierungsfunktion Für Die Fernbedienung
Hinsichtlich der ID-Nummern haben Sie die Wahl zwischen 1 und 26. Wir empfehlen Ihnen allerdings die Zuweisung aufeinander folgender ID-Nummern ab 1 aufwärts. 2. Der Fernbedienungsmodus des ersten LDT462V-Monitors wird auf PRIMARY und der der übrigen Monitore auf SECONDARY eingestellt.
Seite 121: Fehlerbehebung
„Geister“-Bild sichtbar, sollte der Monitor mindestens eine Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: MITSUBISHI ELECTRIC empﬁ ehlt die Darstellung von bewegten Bildern und die Aktivierung eines Bildschirmschoners in regelmäßigen Abständen auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht ändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden.
Seite 122: Technische Daten
All manuals and user guides at all-guides.com Technische Daten Modell LDT462V Ausrichtung Querformat/Hochformat 1091 1020 35,3 Maße (Einheit: mm) Bildschirmgröße (diagonal) 46” (1168 mm) Monitortyp Pixelabstand 0,530 mm Auﬂ ösung 1920 x 1080 Pixel LCD-Modul Farbe Ca. 16,77 Millionen Farben Helligkeit (typ.)
Seite 123: Pinbelegung
All manuals and user guides at all-guides.com Pinbelegung 1) Analoger RGB-Eingang: D-SUB Pin-Nr. Bezeichnung Pin-Nr. Bezeichnung MINI-D-SUB, 15-polig Videosignal Rot +5V (DDC) Videosignal Grün SYNC-GND Videosignal Blau DDC-SDA DDC-GND H-SYNC Rot-GND V-SYNC Grün-GND DDC-SCL Blau-GND 2) Digitaler RGB-Eingang: HDMI Pinbelegung für HDMI-Anschluss: TMDS Daten 0 1 TMDS Daten 2+ 15 SCL...
Seite 124 All manuals and user guides at all-guides.com Pinbelegung (Fortsetzung) 5) RS-232C-Eingang/Ausgang Pin-Nr. Bezeichnung D-SUB, 9-polig 6) LAN (Modular 8-polig) Kontakt-Nr. bei RJ45 Signal Paar Modular 8-polig Orange/weiß gestreift Orange Grün/weiß gestreift Blau Blau/weiß gestreift Grün Braun/weiß gestreift Braun Deutsch-60...
Seite 125 All manuals and user guides at all-guides.com Índice Características ...................................... Español-2 Información importante ..................................Español-3 Declaración ......................................Español-5 Medidas de seguridad, mantenimiento y uso recomendado ......................Español-6 Contenido ......................................Español-7 Denominación de las piezas y funciones ............................. Español-8 Botones, interruptor, e indicador ............................Español-8 Conectores y terminales ...............................
Seite 126: Características
Función de programación del trabajo Página 58 Páginas 36, 37 y 50 El panel LDT462V reproduce imágenes provenientes de señales de vídeo y ordenador con gran precisión y claridad, ofreciendo alta El programa de trabajo del monitor se puede programar con hasta deﬁ...
Seite 127: Información Importante
C-UL: Contiene la marca C-UL y cumple las normas de seguridad canadienses según CAN/CSA C22.2 Nº 60950-1. Información de la CFC 1. Utilice los cables especíﬁ cos que se suministran con el monitor en color LDT462V (BL109) para no provocar interferencias en la recepción de radio y televisión.
Seite 128 All manuals and user guides at all-guides.com Información importante (continúa) ADVERTENCIA PARA PREVENIR EL PELIGRO DE INCENDIO O DESCARGAS ELÉCTRICAS, NO EXPONGA ESTE PRODUCTO A LA LLUVIA O LA HUMEDAD. TAMPOCO UTILICE EL ENCHUFE POLARIZADO DE ESTE PRODUCTO CON UN RECEPTÁCULO DEL CABLE DE EXTENSIÓN U OTRAS TOMAS A MENOS QUE LAS PROLONGACIONES SE PUEDAN INSERTAR COMPLETAMENTE.
Seite 129: Declaración
Declaración del fabricante Su producto MITSUBISHI ELECTRIC está diseñado y fabricado con materiales y componentes de alta calidad que pueden ser reciclados y/o reutilizados. Este símbolo signiﬁ ca que el aparato eléctrico y electrónico, las pilas, baterías y los acumuladores, al ﬁ...
Seite 130: Medidas De Seguridad, Mantenimiento Y Uso Recomendado
All manuals and user guides at all-guides.com Medidas de seguridad, mantenimiento y uso recomendado PARA GARANTIZAR EL RENDIMIENTO ÓPTIMO DEL • En caso de emergencia, tire del conector del cable de PRODUCTO, TENGA EN CUENTA LAS SIGUIENTES alimentación si debe desconectar el sistema de la tensión INSTRUCCIONES AL CONFIGURAR Y UTILIZAR EL MONITOR de alimentación.
Seite 131: Contenido
All manuals and user guides at all-guides.com Contenido Su nueva caja de monitor LDT462V debería contener: 46" LCD Display Monitor MODEL  Cable de señal - Vídeo (Cable de Mini D-SUB de 15 clavijas a Mini D-SUB de 15 clavijas) ...
Seite 132: Denominación De Las Piezas Y Funciones
All manuals and user guides at all-guides.com Denominación de las piezas y funciones Botones, interruptor, e indicador Parte frontal Parte trasera Botones de control ON (ENCENDIDO) OFF (APAGADO) Interruptor principal de encendido Botón MÁS (+) Interruptor de encendido/apagado para encender y apagar el Tiene la misma función que el botón (+) para incrementar el interruptor principal de encendido.
Seite 133: Conectores Y Terminales
VIDEO INPUT/OUTPUT (Conector S/BNC) Sirve para conectar con el conector RS-232C OUT de un Sirve para conectar dispositivos de vídeo. ordenador u otro LDT462V conectado. S-VIDEO IN: Conector de entrada S-Video (mini DIN de 4 clavijas) Conector OUT: VIDEO IN:...
Seite 134: Mando A Distancia Inalámbrico
All manuals and user guides at all-guides.com Denominación de las piezas y funciones (continúa) Mando a distancia inalámbrico Botón AUDIO INPUT Seleccionan la entrada de audio en función de la entrada de vídeo. Botones PIP (Picture in Picture: Imagen en Imagen) Botón ON/OFF: Activa o desactiva los modos PIP y POP.
Seite 135: Cómo Utilizar El Control Remoto Inalámbrico
All manuals and user guides at all-guides.com Denominación de las piezas y funciones (continúa) Cómo utilizar el control remoto inalámbrico Funcionamiento del mando a distancia Instalación y retirada de las pilas del mando Señale con la parte superior del mando a distancia hacia el a distancia sensor de control remoto del monitor LCD mientras pulsa el El mando a distancia funciona con pilas AAA de 1,5 V.
Seite 136: Preparación Para Su Utilización
All manuals and user guides at all-guides.com Preparación para su utilización Diagrama de ﬂ ujo de la preparación Preparación para la instalación Página 13 - Determine la ubicación de la instalación - Requisitos de ventilación para el montaje de la caja - Para evitar caídas del monitor Llevar a cabo si fuera necesario Instalación del monitor...
Seite 137: Preparación Para La Instalación
Para que se disperse el calor, deje espacio entre los objetos sea lo suﬁ cientemente resistente para soportar el peso del circundantes, tal como aparece en el dibujo siguiente. monitor. (LDT462V: aproximadamente 26,5 kg (con los soportes opcionales)) Pared Cuando utilice cárcamos (disponibles por separado) utilice ganchos de anilla, no ganchos en C (con abertura).
Seite 138: [P-2] Instalación Del Monitor
10 mm superior al grosor del soporte de montaje) y apriételos bien. MITSUBISHI ELECTRIC recomienda utilizar una interfaz de montaje que cumpla con la norma TÜV-GS y la norma UL1678 en Norteamérica.
Seite 139: Instalación En Posición Vertical
All manuals and user guides at all-guides.com Instalación del monitor (continúa) Llevar a cabo si fuera necesari Pantalla mirando hacia arriba Instalación en posición vertical El monitor se puede instalar en posición vertical. Asegúrese de que el monitor está orientado como se indica a continuación.
Seite 140: [P-3] Instalación De Los Altavoces Externos (Disponibles Por Separado)
All manuals and user guides at all-guides.com Instalación de los altavoces externos Llevar a cabo si fuera necesari (disponibles por separado) Cómo instalar los altavoces externos 1. Conecte los conectores de salida de los altavoces a los altavoces externos (disponibles por separado) mediante los cables de los altavoces.
Seite 141: [P-4] Procedimiento De Conexión
All manuals and user guides at all-guides.com Procedimiento de conexión Antes de realizar las conexiones • En primer lugar, apague todos los equipos acoplados y realice las conexiones. • Consulte el manual del usuario incluido con cada pieza del equipo. NOTA: Utilice el cable de audio sin resistencia si el terminal de salida de audio del dispositivo de audio y PC es una miniclavija estéreo.
Seite 142: Conexión A Un Ordenador (Conexión Analógica)
All manuals and user guides at all-guides.com Procedimiento de conexión (continúa) Conexión a un ordenador (conexión analógica) Conexión analógica: (1) Conecte un cable de señal (de mini D-SUB de 15 clavijas a mini D-SUB de 15 clavijas) (accesorio) al conector D-SUB IN. (2) Seleccione [D-SUB] mediante el botón INPUT del monitor o el botón D-SUB del control remoto inalámbrico.
Seite 143: Conexión A Un Ordenador (Conexión Digital)
All manuals and user guides at all-guides.com Procedimiento de conexión (continúa) El monitor distingue automáticamente las cadencias que se muestran en la tabla a continuación y ajusta la información de la pantalla. Cuando se conecta un PC u otro dispositivo, las imágenes se muestran correctamente de forma automática. Consulte la página en la que se describe CONFIG.
Seite 144: Conexión A Un Dispositivo De Vídeo (Dispositivo De Vídeo Componente/Hdmi)
All manuals and user guides at all-guides.com Procedimiento de conexión (continúa) Conexión a un dispositivo de vídeo (dispositivo de vídeo componente/HDMI) Este monitor se puede conectar a un dispositivo de vídeo equipado con una salida de señal componente como la de un reproductor DVD.
Seite 145: Conexión De Un Dispositivo De Vídeo (Dispositivo De Vídeo Compuesto/S-Video)/Ampliﬁ Cador Estéreo
All manuals and user guides at all-guides.com Procedimiento de conexión (continúa) Conexión de un dispositivo de vídeo (dispositivo de vídeo compuesto/S-Video)/ampliﬁ cador estéreo Este monitor se puede conectar a un ampliﬁ cador estéreo. Consulte el manual del usuario del ampliﬁ cador estéreo para más detalles. (Los cables que aparecen en la ﬁ gura a continuación se encuentran disponible por separado.) •...
Seite 146: [P-5] Cómo Instalar El Módulo De Extensión
All manuals and user guides at all-guides.com Cómo instalar el módulo de extensión Llevar a cabo si fuera necesari Ranura de opciones Instalación del módulo de extensión Instale el módulo de extensión en la ranura de opciones de este monitor teniendo en cuenta las medidas de seguridad y procedimientos descritos en el manual que se incluye con el módulo.
Seite 147: Conexión De Un Ordenador Compatible Con Ops
All manuals and user guides at all-guides.com Cómo instalar el módulo de extensión (continúa) Llevar a cabo si fuera necesari Conexión de un ordenador compatible con OPS NOTA: No es posible garantizar el funcionamiento de todos los tipos de ordenadores compatibles con OPS. Ejemplo de ordenador disponible por separado: ARK-DS220F-MTSA1E de Advantech Co., Ltd.
Seite 148: [P-6] Conexión Del Cable Rs-232C
All manuals and user guides at all-guides.com Conexión del cable RS-232C Llevar a cabo si fuera necesari Control del monitor a través del cable RS-232C Para controlar este monitor desde un ordenador a través de una conexión, conecte este monitor y el ordenador mediante un cable RS-232C (disponible por separado).
Seite 149: [P-7] Conexión De Lan
All manuals and user guides at all-guides.com Conexión de LAN Llevar a cabo si fuera necesari Conexión del monitor mediante LAN Como se indica en la siguiente ilustración, puede conectar este monitor a un ordenador en la red a través de un concentrador LAN. Conecte el monitor con el concentrador LAN mediante un cable LAN de tipo directo (disponible por separado).
Seite 150: [P-8] Conexión Del Cable De Corriente Al Monitor
All manuals and user guides at all-guides.com Conexión del cable de corriente al monitor Conexión de la fuente de alimentación Antes de realizar las conexiones • Compruebe que el interruptor de alimentación de corriente principal está apagado. PELIGRO: Si se ha instalado un ordenador compatible con OPS y el interruptor principal de encendido del monitor se encuentra encendido, al conectarse la fuente de alimentación puede que el ordenador se encienda, ocasionando daños o averías en el sistema operativo y en el disco duro.
Seite 151: Cómo Utilizar
All manuals and user guides at all-guides.com Cómo utilizar Diagrama de ﬂ ujo del procedimiento de utilización Encender todos los dispositivos conectados Páginas 28 a 29 Seleccionar la señal de entrada de vídeo Página 30 Controlar los dispositivos externos Página 31 Seleccionar el idioma de OSD Página 31 Sólo D-SUB...
Seite 152: [U-1] Encender Todos Los Dispositivos Conectados
All manuals and user guides at all-guides.com Encender todos los dispositivos conectados 3. Cuando el indicador de corriente se Encender todos los dispositivos externos ilumine en rojo, pulse el botón de POWER del monitor. 1. Encender los dispositivos conectados, como el ordenador y la grabadora de El indicador de corriente se pone en verde.
Seite 153: Función De Gestión De La Alimentación
All manuals and user guides at all-guides.com Encender todos los dispositivos conectados (continúa) Función de gestión de la alimentación Esta función reduce el consumo de corriente del monitor cuando el teclado o en ratón dejan de utilizarse durante un periodo de tiempo ﬁ jo, aunque la alimentación del corriente del monitor esté...
Seite 154: [U-2] Seleccionar La Señal De Entrada De Vídeo
All manuals and user guides at all-guides.com Seleccionar la señal de entrada de vídeo Puede seleccionar la señal de entrada de vídeo deseada mediante el control remoto inalámbrico o el botón INPUT del monitor.  Seleccione mediante los botones INPUT del control remoto inalámbrico. Puede seleccionar la señal de entrada de vídeo deseada pulsando el botón INPUT correspondiente a través del control remoto inalámbrico.
Seite 155: [U-3] Controlar Los Dispositivos Externos
All manuals and user guides at all-guides.com Controlar los dispositivos externos Para controlar los dispositivos externos conectados, muestre las imágenes en el monitor. Grabadora de Ordenador vídeo, etc. personal Seleccionar el idioma de OSD Visualice el menú OSD pulsando el botón MENU del control remoto inalámbrico o el botón EXIT situado en la parte trasera del monitor.
Seite 156: [U-5] Auto- Setup (Conﬁ Guración Automática)
All manuals and user guides at all-guides.com Auto- setup (Conﬁ guración automática) Sólo señales analógicas de entrada Pulse el botón AUTO SETUP del control remoto inalámbrico para mostrar directamente el menú CONFIG. AUTOMÁTICA de la función de pantalla OSD. Como alternativa, pulse el botón MENU del control remoto inalámbrico o el botón EXIT de la parte trasera del monitor para mostrar la pantalla OSD y, a continuación, seleccione la opción CONFIG.
Seite 157: [U-6] Seleccionar El Modo De Imagen
All manuals and user guides at all-guides.com Seleccionar el modo de imagen Mediante el botón PICTURE MODE del control remoto inalámbrico, puede seleccionar el modo de imagen adecuado para las imágenes que se vayan a visualizar. HIGHBRIGHT: Se maximiza el brillo. STANDARD: Ajuste de fábrica.
Seite 158: [U-8] Ajuste De La Imagen
All manuals and user guides at all-guides.com Ajuste de la imagen Visualice el menú OSD pulsando el botón MENU del control remoto inalámbrico o el botón EXIT situado en la parte trasera del monitor. Mediante el menú IMAGEN de la función de pantalla OSD, puede ajustar la conﬁ guración de la imagen, como el brillo, el contraste y la nitidez para obtener la calidad de imagen deseada.
Seite 159: [U-10] Control De Volumen, Balance Y Tono
All manuals and user guides at all-guides.com U-10 Control de volumen, balance y tono Llevar a cabo si fuera necesari Control del volumen Puede controlar el nivel de volumen mediante el botón VOL del control remoto inalámbrico. Ajuste de balance y tono Puede ajustar el balance de los altavoces, los agudos y los graves mediante el menú...
Seite 160: [U-11] Ajustar El Programa
All manuals and user guides at all-guides.com U-11 Ajustar el programa Llevar a cabo si fuera necesari Visualice el menú OSD pulsando el botón MENU del control remoto inalámbrico o el botón EXIT situado en la parte trasera del monitor. Puede programar el encendido/apagado y la selección de entrada mediante la opción PROGRAMA del menú...
Seite 161: Como Conﬁ Gurar Un Programa
All manuals and user guides at all-guides.com U-11 Ajustar el programa (continúa) Llevar a cabo si fuera necesari Como conﬁ gurar un programa Casilla de veriﬁ cación Botón de opción Selección del número de programa Cuando el cursor se encuentre en cualquiera de las casillas de veriﬁ cación que indican los números de programa entre 1 y 7 de la parte izquierda de la pantalla, pulse el botón ARRIBA ( ) o ABAJO ( ) para desplazarlo verticalmente y seleccionar el número de...
Seite 162: [U-12] Control Remoto
All manuals and user guides at all-guides.com U-12 Control remoto Llevar a cabo si fuera necesari Control remoto RS-232C Si el monitor está conectado directamente a un ordenador mediante un cable RS-232C (disponible por separado), se pueden controlar las siguientes operaciones a través de la comunicación. •...
Seite 163 All manuals and user guides at all-guides.com U-12 Control remoto (continúa) Llevar a cabo si fuera necesari 3) Secuencia de control (1) Se envía un comando desde el ordenador al monitor. (Los comandos se deben enviar a intervalos con un mínimo de 600 ms.) (2) El monitor envía un comando de retorno dentro de un intervalo de 600 ms.* después de haber recibido el código ﬁ...
Seite 164: Control Remoto Lan
All manuals and user guides at all-guides.com U-12 Control remoto (continúa) Llevar a cabo si fuera necesari 5) Comando de lectura El ordenador central envía el comando sin código de datos al monitor. Tras recibir el comando, el monitor lo reenvía al ordenador central con el código de datos del estado actual. Ejemplo: Cuando el ordenador central consulta el estado del monitor, éste es Encendido.
Seite 165: Conﬁ Guración Y Funcionamiento Básico De La Pantalla Osd
All manuals and user guides at all-guides.com Conﬁ guración y funcionamiento básico de la pantalla OSD Conﬁ guración de la pantalla OSD Este monitor está equipado con la función OSD (Visualización en pantalla) para un ajuste sencillo de la pantalla. La función OSD le permite controlar los menús que se indican en la pantalla para el ajuste del brillo y otros ajustes.
Seite 166: Funcionamiento Básico De Osd
All manuals and user guides at all-guides.com Conﬁ guración y funcionamiento básico de la pantalla OSD (continúa) Funcionamiento básico de OSD Compruebe que el indicador de corriente se ponga en verde y el monitor se encienda. Paso Control remoto inalámbrico Botón del monitor Visualización de la pantalla OSD Pulse el botón MENU para visualizar la...
Seite 167: Funciones De La Pantalla Osd
All manuals and user guides at all-guides.com Funciones de la pantalla OSD IMAGEN (PICTURE)  BRILLO (BRIGHTNESS) ROJO MAGENTA Puede ajustar el brillo. Pulse el botón (+) para aumentar el brillo. Pulse el botón (-) para reducir el brillo. AMARILLO AZUL ...
Seite 168 All manuals and user guides at all-guides.com Funciones de la pantalla OSD (continúa)  SELECCIÓN DE GAMMA (GAMMA SELECTION) Permite seleccionar la conﬁ guración de gamma. ESTÁNDAR, GAMMA S, 2.2, 2.4, OPCIÓN, PROGRAMMABLE PROGRAMMABLE permite cambiar la curva característica GAMMA a través de un ordenador. Póngase en contacto con su proveedor para obtener más información.
Seite 169 All manuals and user guides at all-guides.com Funciones de la pantalla OSD (continúa) PANTALLA (SCREEN)   POSICIÓN H (H POSITION) CUSTOM ZOOM (CUSTOM ZOOM) Puede ajustar la posición horizontal de la imagen. Se seleccionará CUSTOM ZOOM cuando seleccione Pulse el botón (+) para mover la pantalla hacia la derecha. CUSTOM en el modo de pantalla MODO ZOOM.
Seite 170 All manuals and user guides at all-guides.com Funciones de la pantalla OSD (continúa) AUDIO (AUDIO)  BALANCE (BALANCE) Ajuste el balance del volumen der./izq. Pulse el botón MÁS (+) para reducir el volumen del canal izquierdo. Pulse el botón MENOS (-) para reducir el volumen del canal derecho.
Seite 171: Imagen En Imagen
All manuals and user guides at all-guides.com Funciones de la pantalla OSD (continúa) IMAGEN EN IMAGEN (PICTURE IN PICTURE) NOTA: Los modos “PIP” y “POP” no funcionan si el tamano de pantalla es CUSTOM o REAL. Consulte la sección “La función PIP, POP” para más detalles.
Seite 172 All manuals and user guides at all-guides.com Funciones de la pantalla OSD (continúa) CONFIGURACIÓN1 (CONFIGURATION1)  Para hacer visible la imagen entera todo el tiempo, CONFIG. AUTOMÁTICA (AUTO SETUP) colóquela en el centro de tal forma que encaje en el * Sólo ENTRADA D-SUB.
Seite 173 ID MONITOR (MONITOR ID) Cuando DHCP CLIENT se encuentra ajustado en APAGADO, ajuste la dirección IP del monitor. A los monitores LDT462V que se conectan de forma Cuando DHCP CLIENT se encuentra ajustado en múltiple a través del conector RS-232C se les deben asignar números ID para el mando a distancia.
Seite 174 All manuals and user guides at all-guides.com Funciones de la pantalla OSD (continúa)  INFORMACIÓN OSD (INFORMATION OSD) Permite seleccionar la visualización de la información OSD. Dicho tiempo puede ir de 3 a 10 segundos. NOTA: La pantalla de información OSD muestra un mensaje si la fuente de la señal de entrada cambia, si el estado de la señal de entrada cambia o si hay un error con la señal de entrada.
Seite 175 All manuals and user guides at all-guides.com Funciones de la pantalla OSD (continúa) OPCIÓN AVANZADA (ADVANCED OPTION)  VIDEO DETECT RESOLUCIÓN DE ENTRADA (INPUT RESOLUTION) Cuando la función detecta una señal de vídeo * Sólo ENTRADA D-SUB. transportada por cualquiera de los puertos de entrada Si el monitor no consigue reconocer la resolución de la HDMI, YPbPr, S-VIDEO y VIDEO, se seleccionará...
Seite 176 RS-232C se designa como PRIMARIO. ordenador. SECUNDARIO: Los monitores LDT462V que se conectan a Seleccione LIMITADO cuando se visualice una señal continuación del primer monitor conectado que utilice de 16 a 235 niveles de los 256 niveles para a través del conector RS-232C se designan...
Seite 177: Otras Funciones
All manuals and user guides at all-guides.com Otras funciones Tamaño de la imagen OSD de información HDMI, DVI-D, D-SUB, OPTION (ordenador compatible con OPS) HDMI, DVI-D, D-SUB FULL NORMAL CUSTOM REAL DVI-D Selección actual (DVI-D) 1024 x 768 Resolución 48kHz 60Hz Frecuencia horizontal/vertical OPTION (SDI), YPbPr, VIDEO, S-VIDEO AUDIO : 1...
Seite 178: Cambio De Fuente De Audio
All manuals and user guides at all-guides.com Otras funciones (continúa) Cambio de fuente de audio Puede seleccionar la entrada de audio mediante el botón AUDIO INPUT. HDMI AUDIO IN1 AUDIO IN2 AUDIO IN3 HDMI AUDIO IN1 AUDIO IN2 AUDIO IN3 DVI-D AUDIO IN1 AUDIO IN2...
Seite 179: Función Pip, Pop
All manuals and user guides at all-guides.com Otras funciones (continúa) Función PIP, POP La siguiente tabla muestra la combinacion de senales de entrada bajo las que funcionan los modos “PIP” y “POP”. Sin embargo, estos modos no funcionan si el tamano de pantalla es “CUSTOM” o “REAL”. Subpantalla HDMI DVI-D...
Seite 180: Función De Numeración Del Mando A Distancia
Se pueden seleccionar números ID de 1 a 26. Se recomienda asignar números ID secuenciales desde 1 en adelante. 2. El modo de mando a distancia del primer monitor LDT462V debe ajustarse a PRIMARY, y el de los otros monitores debe ajustarse a SECONDARY.
Seite 181: Solución De Problemas
Asegúrese de que el ordenador no se encuentra en el modo de ahorro de energía (toque el teclado o el ratón). El LED ROJO del monitor parpadea • Si se ha producido un fallo, póngase en contacto con el servicio de asistencia autorizado de MITSUBISHI ELECTRIC más próximo. El tamaño de la imagen de la pantalla no está ajustado correctamente •...
Seite 182: Especiﬁ Caciones
All manuals and user guides at all-guides.com Especiﬁ caciones Modelo LDT462V Orientación Colocado horizontalmente / Verticalmente 1091 1020 35,3 Dimensiones (Unidad: mm) Tamaño de la pantalla (diagonal) 46” (1168 mm) Tipo de panel Tamaño del panel 0,530 mm Resolución 1920 x 1080 píxeles Módulo LCD...
Seite 183: Asignación De Pin
All manuals and user guides at all-guides.com Asignación de PIN 1) Entrada RGB analógico: D-SUB Nº clavijas Nombre Nº clavijas Nombre MINI D-SUB de 15 clavijas Señal de vídeo roja +5V (DDC) Señal de vídeo verde GND SINC Señal de vídeo azul SDA DDC DDC-GND H-SYNC...
Seite 184 All manuals and user guides at all-guides.com Asignación de PIN (continúa) 5) Entrada/salida RS-232C Nº clavijas Nombre MINI D-SUB de 9 clavijas 6) LAN (Modular de 8 clavijas) Modular de 8 clavijas Núm. de clavija en RJ45 Señal Raya naranja/blanca Naranja Raya verde/blanca Azul...
Seite 185 All manuals and user guides at all-guides.com Index Caractéristiques ....................................Français-2 Informations importantes ..................................Français-3 Déclaration ......................................Français-5 Consignes de sécurité, d’entretien, et conseils d’utilisation ....................... Français-6 Sommaire ......................................Français-7 Noms et fonctions des pièces ................................Français-8 Boutons, Commutateur et indicateur............................ Français-8 Connecteurs et terminaux ..............................
Seite 186: Caractéristiques
Fonction de calendrier programmable Page 58 Pages 36, 37 et 50 Le panneau LDT462V reproduit des images à partir de signaux vidéo et informatiques avec précision et clarté et offre une pleine Le calendrier d’opération du moniteur peut être programmé avec résolution haute déﬁ...
Seite 187: Informations Importantes
N° 60950-1. Informations de la FCC 1. Utiliser les câbles spéciﬁ és joints avec le moniteur couleur LDT462V (BL109) pour ne pas interférer avec la réception de radio ou télévision. (1) Veuillez utiliser le câble d’alimentation fourni ou un équivalent pour assurer la conformité FCC.
Seite 188 All manuals and user guides at all-guides.com Informations importantes (suite) AVERTISSEMENT POUR ÉVITER LES RISQUES D’INCENDIE OU D’ÉLECTROCUTION, N’EXPOSEZ PAS L’APPAREIL À LA PLUIE OU À L’HUMIDITÉ. DE MÊME, N’UTILISEZ PAS LA PRISE POLARISÉE DE CET APPAREIL AVEC UNE RALLONGE OU D’AUTRES PRISES SI ELLES NE PEUVENT ÊTRE TOTALEMENT ENFONCÉES.
Seite 189: Déclaration
éventuellement prendre des mesures adéquates. Déclaration du constructeur Votre produit Mitsubishi Electric est conçu et fabriqué avec des matériels et des composants de qualité supérieure qui peuvent être recyclés et/ou réutilisés. Ce symbole signiﬁ e que les équipements électriques et électroniques, les batteries et les accumulateurs, à...
Seite 190: Consignes De Sécurité, D'entretien, Et Conseils D'utilisation
All manuals and user guides at all-guides.com Consignes de sécurité, d’entretien, et conseils d’utilisation POUR UN FONCTIONNEMENT OPTIMAL, VEUILLEZ • La prise du cordon d’alimentation est le moyen principal RESPECTER LES INDICATIONS SUIVANTES SUR LE RÉGLAGE de débrancher le système de l’alimentation électrique. Le moniteur doit être installé...
Seite 191: Sommaire
All manuals and user guides at all-guides.com Sommaire La bîte de votre nouveau moniteur LDT462V doit contenir les éléments suivants: 46" LCD Display Monitor MODEL  Câble de signal vidéo (Câble Mini D-SUB 15 broches vers Mini D-SUB 15 broches) ...
Seite 192: Noms Et Fonctions Des Pièces
All manuals and user guides at all-guides.com Noms et fonctions des pièces Boutons, Commutateur et indicateur Avant Arrière Boutons de contrôle Interrupteur d’alimentation principal Bouton INPUT Interrupteur On/Off (Marche/Arrêt) pour activer/désactiver Afﬁ che le menu OSD de basculement de l’entrée vidéo. Bascule l’alimentation principale.
Seite 193: Connecteurs Et Terminaux
(c) AUDIO IN3: Connecteur RCA d’un autre LDT462V raccordé. VIDEO INPUT/OUTPUT (connecteur S/BNC) Connecteur OUT: Se branche sur le connecteur RS-232C IN d’un autre LDT462V Se branche sur un équipement vidéo. raccordé. S-VIDEO IN: Connecteur d’entrée S-video (mini DIN 4 broches)
Seite 194: Télécommande Sans-Fi L
All manuals and user guides at all-guides.com Noms et fonctions des pièces (suite) Télécommande sans-ﬁ l Bouton AUTO SETUP Pour entrer dans le menu d’installation automatique. Voir page 32 et 48. Bouton AUDIO INPUT Sélectionne l’entrée audio en fonction de l’entrée vidéo. Boutons PIP (Picture-in-Picture) (Image dans image) Bouton ON/OFF: Active/désactive le mode PIP (IDI) ou POP...
Seite 195: Comment Utiliser La Télécommande Sans Fi L
All manuals and user guides at all-guides.com Noms et fonctions des pièces (suite) Comment utiliser la télécommande sans ﬁ l Distance d’utilisation de la télécommande Installation et retrait des piles de la Pointez pendant le réglage des boutons le haut de la télécommande télécommande en direction du capteur à...
Seite 196: Préparation À L'utilisation
All manuals and user guides at all-guides.com Préparation à l’utilisation Déroulement de la préparation Préparation à l’installation Page 13 - Choix de l’emplacement du moniteur - Ventilation - Pour éviter les chutes du moniteur À réaliser le cas échéant Installation du moniteur Pages 14 à...
Seite 197: Préparation À L'installation
à un pilier à l’aide d’un ﬁ l (disponible dans le commerce) sufﬁ samment résistant pour supporter le poids du moniteur. Pour permettre à la chaleur de se disperser, laissez de (LDT462V: environ 26,5 kg (avec les supports disponibles en l’espace entre les objets environnants comme dans le schéma option)) cidessous.
Seite 198: [P-2] Installation Du Moniteur
All manuals and user guides at all-guides.com Installation du moniteur À réaliser le cas échéant Installation et retrait du supports Utilisation du support de montage mural ou du support de montage au plafond Les supports sont en option. Référez-vous au Manuel de l’Utilisateur du support pour plus Placement de l’écran face vers le bas de renseignements.
Seite 199: Installation En Position Portrait
All manuals and user guides at all-guides.com Installation du moniteur (suite) À réaliser le cas échéant Face avant dirigée vers le haut Installation en position portrait Le moniteur peut être installé en position portrait. Assurez-vous que le moniteur est orienté comme cela est indiqué...
Seite 200: [P-3] Installation Des Enceintes Externes (Disponibles Dans Le Commerce)
All manuals and user guides at all-guides.com Installation des enceintes externes À réaliser le cas échéant (disponibles dans le commerce) Comment installer les enceintes externes 1. Branchez les connecteurs de sortie des enceintes au moniteur et aux enceintes externes (disponibles dans le commerce) à l’aide des câbles d’enceinte.
Seite 201: [P-4] Procédure De Branchement
All manuals and user guides at all-guides.com Procédure de branchement Avant d’effectuer les branchements • Tout d’abord, mettez hors tension tous les périphériques reliés et effectuez les connexions. • Consultez le guide utilisateur fourni avec chaque périphérique. REMARQUE: Veuillez utiliser le câble audio sans résistance lorsque la borne de sortie audio de l’appareil audio et de l’ordinateur sont une mini- prise stéréo.
Seite 202: Connexion D'un Ordinateur (Connexion Analogique)
All manuals and user guides at all-guides.com Procédure de branchement (suite) Connexion d’un ordinateur (connexion analogique) Branchement Connexion analogique: (1) Connectez un câble de signal (mini D-SUB 15 broches – mini D-SUB 15 broches) (accessoire) au connecteur D-SUB IN. (2) Sélectionnez [D-SUB] à l’aide du bouton INPUT du moniteur ou du bouton D-SUB de la télécommande sans ﬁ l. Branchement d’un second moniteur: •...
Seite 203: Branchement D'un Ordinateur (Branchement Numérique)
All manuals and user guides at all-guides.com Procédure de branchement (suite) Le moniteur reconnaît automatiquement les temporisations indiquées dans le tableau ci-dessous et conﬁ gure les informations de l’écran. Lorsqu’un ordinateur ou un autre appareil est connecté, il afﬁ che automatiquement les images de manière appropriée. Voir la page décrivant les fonctions INSTALLATION AUTO./RÉGLAGE AUTO.
Seite 204: Branchement D'un Appareil Vidéo (Appareil Vidéo Composantes/Hdmi)
All manuals and user guides at all-guides.com Procédure de branchement (suite) Branchement d’un appareil vidéo (appareil vidéo composantes/HDMI) Ce moniteur peut être branché sur un appareil vidéo équipé d’une sortie composantes tel qu’un lecteur DVD. Consultez le mode d’emploi de l’appareil branché pour plus de détails. (Les câbles indiqués sur la ﬁ gure sont disponibles dans le commerce.) •...
Seite 205: Branchement D'un Appareil Vidéo (Vidéo Composite/Appareil S-Video)/Ampliﬁ Cateur Stéréo
All manuals and user guides at all-guides.com Procédure de branchement (suite) Branchement d’un appareil vidéo (vidéo composite/appareil S-video)/ampliﬁ cateur stéréo Ce moniteur peut être branché sur un ampliﬁ cateur stéréo. Consultez le mode d’emploi de l’ampliﬁ cateur stéréo pour plus de détails. (Les câbles indiqués sur la ﬁ gure sont disponibles dans le commerce.) •...
Seite 206: [P-5] Installer Le Module D'extension
All manuals and user guides at all-guides.com Installer le module d’extension À réaliser le cas échéant Fente option Installation du module d’extension Installez le module d’extension dans la fente option de ce moniteur en suivant les précautions et les procédures décrites dans le manuel fourni avec le module.
Seite 207: Raccordement D'un Ordinateur Compatible Ops
All manuals and user guides at all-guides.com Installer le module d’extension (suite) À réaliser le cas échéant Raccordement d’un ordinateur compatible OPS ATTENTION: Le fonctionnement de tous les types d’ordinateurs compatible OPS n’est pas garanti. Exemple d’ordinateur disponible dans le commerce: ARK-DS220F-MTSA1E d’Advantech Co., Ltd.
Seite 208: [P-6] Connexion Rs-232C
All manuals and user guides at all-guides.com Connexion RS-232C À réaliser le cas échéant Contrôle du moniteur via RS-232C Pour contrôler ce moniteur à partir d’un ordinateur via une communication, raccordez-le à l’ordinateur à l’aide d’un câble RS-232C (disponible dans le commerce). Méthode de connexion •...
Seite 209: [P-7] Connexion Lan
All manuals and user guides at all-guides.com Connexion LAN À réaliser le cas échéant Connexion du moniteur via un réseau local Vous pouvez raccorder ce moniteur à un ordinateur sur un réseau via un concentrateur LAN, comme indiqué sur l’illustration ci-dessous.
Seite 210: [P-8] Branchement Du Cordon D'alimentation Sur Le Moniteur
All manuals and user guides at all-guides.com Branchement du cordon d’alimentation sur le moniteur Branchement de la source d’alimentation Avant d’effectuer les branchements • Vériﬁ ez que l’alimentation principale est désactivée. ATTENTION: Lorsqu’un ordinateur compatible OPS est installé et que l’interrupteur d’alimentation principal du moniteur est activé, la connexion de la source d’alimentation peut provoquer le démarrage de l’ordinateur, entraînant ainsi des dommages ou une défaillance du système d’exploitation et du disque dur.
Seite 211: Déroulement De La Méthode D'utilisation
All manuals and user guides at all-guides.com Méthode d’utilisation Déroulement de la méthode d’utilisation Mise sous tension de tous les appareils branchés Pages 28 à 29 Sélection de l’entrée vidéo Page 30 Commande d’appareils externes Page 31 Sélection de la langue de l’OSD Page 31 D-SUB uniquement Conﬁ...
Seite 212: [U-1] Mise Sous Tension De Tous Les Appareils Branchés
All manuals and user guides at all-guides.com Mise sous tension de tous les appareils branchés 3. Si l’indicateur d’alimentation s’allume en Mise sous tension d’appareils externes rouge, appuyez sur le bouton POWER du moniteur. 1. Allumez les appareils branchés tels que l’ordinateur ou le magnétoscope.
Seite 213: Fonction De Gestion De L'énergie
All manuals and user guides at all-guides.com Mise sous tension de tous les appareils branchés (suite) Fonction de gestion de l’énergie Cette fonction réduit la consommation électrique du moniteur lorsque le clavier ou la souris ne sont pas utilisés pendant une période déterminée, même si l’alimentation du moniteur est en marche.
Seite 214: [U-2] Sélection De L'entrée Vidéo
All manuals and user guides at all-guides.com Sélection de l’entrée vidéo Vous pouvez sélectionner l’entrée vidéo de votre choix à l’aide de la télécommande sans ﬁ l ou du bouton INPUT du moniteur.  Procédez à la sélection à l’aide des boutons INPUT de la télécommande sans ﬁ l. Vous pouvez sélectionner l’entrée vidéo de votre choix en appuyant sur le bouton INPUT correspondant de la télécommande sans ﬁ...
Seite 215: [U-3] Commande D'appareils Externes
All manuals and user guides at all-guides.com Commande d’appareils externes Pour commander les périphériques externes connectés, afﬁ chez les images sur le moniteur. Magnétoscope, etc. Ordinateur Sélection de la langue de l’OSD Afﬁ chez le menu OSD en appuyant sur le bouton MENU de la télécommande sans ﬁ l ou sur le bouton EXIT à l’arrière du moniteur. À...
Seite 216: [U-5] Conﬁ Guration Automatique
All manuals and user guides at all-guides.com Conﬁ guration automatique Entrées analogiques uniquement Appuyez sur le bouton AUTO SETUP de la télécommande pour afﬁ cher directement le menu INSTALLATION AUTO. de la fonction écran OSD. Vous pouvez également appuyer sur le bouton MENU de la télécommande ou sur le bouton EXIT, au dos du moniteur, pour afﬁ cher l’écran OSD, puis sélectionner INSTALLATION AUTO.
Seite 217: [U-6] Sélection Du Mode D'image
All manuals and user guides at all-guides.com Sélection du mode d’image Grâce au bouton PICTURE MODE de la télécommande sans ﬁ l, vous pouvez sélectionner le mode d’image approprié aux images afﬁ chées. HIGHBRIGHT: La luminosité est portée à son maximum. STANDARD: Réglage d’usine par défaut.
Seite 218: [U-8] Réglage De L'image
All manuals and user guides at all-guides.com Réglage de l’image Afﬁ chez le menu OSD en appuyant sur le bouton MENU de la télécommande sans ﬁ l ou sur le bouton EXIT à l’arrière du moniteur. Utilisez le menu IMAGE de la fonction écran OSD pour ajuster les paramètres de l’image tels que la luminosité, le contraste et la netteté...
Seite 219: [U-10] Contrôle Du Volume, De La Balance Et De La Tonalité
All manuals and user guides at all-guides.com U-10 Contrôle du volume, de la balance et de la tonalité À réaliser le cas échéant Contrôle du volume Vous pouvez régler le niveau du volume en utilisant le bouton VOL de la télécommande. Réglage de la balance et de la tonalité...
Seite 220: [U-11] Réglage Du Calendrier
All manuals and user guides at all-guides.com U-11 Réglage du calendrier À réaliser le cas échéant Afﬁ chez le menu OSD en appuyant sur le bouton MENU de la télécommande sans ﬁ l ou sur le bouton EXIT à l’arrière du moniteur. À...
Seite 221: Comment Conﬁ Gurer Le Calendrier
All manuals and user guides at all-guides.com U-11 Réglage du calendrier (suite) À réaliser le cas échéant Comment conﬁ gurer le calendrier Case à cocher Bouton radio Sélection du numéro de programme Lorsque le curseur se trouve sur l’une des cases à cocher qui afﬁ chent les numéros de programme 1 à 7, à gauche de l’écran, appuyez sur le bouton HAUT ( ) ou BAS ( ) aﬁ...
Seite 222: [U-12] Télécommande
All manuals and user guides at all-guides.com U-12 Télécommande À réaliser le cas échéant Télécommande RS-232C Lorsque le moniteur est directement branché à un ordinateur en utilisant un câble RS-232C (disponible dans le commerce), les opérations suivantes peuvent être contrôlées via une communication. •...
Seite 223 All manuals and user guides at all-guides.com U-12 Télécommande (suite) À réaliser le cas échéant 3) Séquence de contrôle (1) Une commande est envoyée de l’ordinateur au moniteur. (Il est possible d’envoyer des commandes à intervalles d’au moins 600 ms.) (2) Le moniteur envoie une commande de retour dans les 600 ms* suivant la réception du code de ﬁ...
Seite 224: Contrôle Réseau Distant
All manuals and user guides at all-guides.com U-12 Télécommande (suite) À réaliser le cas échéant 5) Commande de lecture L’ordinateur hôte envoie la commande au moniteur sans code de données. Après réception de cette commande, le moniteur retourne la commande avec un code de données d’état courant à l’ordinateur hôte. Exemple: Lorsque l’ordinateur hôte demande l’état de l’alimentation du moniteur, l’état du moniteur est mis sous tension.
Seite 225: Conﬁ Guration Et Opération De Base De L'écran Osd
All manuals and user guides at all-guides.com Conﬁ guration et opération de base de l’écran OSD Conﬁ guration de l’écran OSD Ce moniteur est équipé d’une fonction OSD (On Screen Display) pour un réglage facile de l’écran. La fonction OSD vous permet de commander les menus afﬁ...
Seite 226: Opérations De Base De L'osd
All manuals and user guides at all-guides.com Conﬁ guration et opération de base de l’écran OSD (suite) Opérations de base de l’OSD Vériﬁ ez que l’indicateur d’alimentation est allumé en vert et que le moniteur est sous tension. Étape Télécommande sans ﬁ l Bouton du moniteur Afﬁ...
Seite 227: Fonction De L'écran Osd
All manuals and user guides at all-guides.com Fonction de l’écran OSD IMAGE (PICTURE)  LUMINOSITÉ (BRIGHTNESS) ROUGE MAGENTA Vous pouvez régler la luminosité. Appuyez sur le bouton (+) pour augmenter la luminosité. Appuyez sur le bouton (-) pour diminuer la luminosité. ...
Seite 228 All manuals and user guides at all-guides.com Fonction de l’écran OSD (suite)  SÉLECTION GAMMA (GAMMA SELECTION) Sélectionne une valeur gamma pour l’afﬁ chage. NATIF, S GAMMA, 2.2, 2.4, OPTION, PROGRAMMABLE PROGRAMMABLE peut changer la courbe de la caractéristique GAMMA via un ordinateur. Veuillez contacter votre revendeur pour en savoir plus.
Seite 229 All manuals and user guides at all-guides.com Fonction de l’écran OSD (suite) ÉCRAN (SCREEN)   POSITION H. (H POSITION) CUSTOM ZOOM (CUSTOM ZOOM) Vous pouvez régler la position horizontale de l’image. CUSTOM ZOOM sera sélectionné lorsque vous sélectionnez Appuyez sur le bouton (+) pour déplacer l’écran vers la CUSTOM dans le mode d’écran MODE ZOOM.
Seite 230 All manuals and user guides at all-guides.com Fonction de l’écran OSD (suite) AUDIO (AUDIO)  BALANCE (BALANCE) Réglez la balance du volume L/R (G/D). Appuyez sur le bouton (+) pour diminuer le volume de gauche. Appuyez sur le bouton (-) pour diminuer le volume de droite. ...
Seite 231 All manuals and user guides at all-guides.com Fonction de l’écran OSD (suite) IMAGE DANS IMAGE (PICTURE IN PICTURE) REMARQUE: Les modes “PIP” (IDI) et “POP” (IHI) ne fonctionnent pas lorsque le format d’écran est CUSTOM ou RÉEL. Consultez “Fonction PIP, POP” pour plus de détails. (Voir page 55.) ...
Seite 232 All manuals and user guides at all-guides.com Fonction de l’écran OSD (suite) CONFIGURATION1 (CONFIGURATION1)  INSTALLATION AUTO. (AUTO SETUP) déplace Agrandi * ENTRÉE D-SUB uniquement. La taille de l’écran, la position horizontale/verticale, l’horloge, la phase de l’horloge et le niveau du signal d’entrée sont ajustés automatiquement.
Seite 233 IDENT. DU MONITEUR (MONITOR ID) Sélectionnez ARRÊT si vous ne l’utilisez pas, et MARCHE Les numéros d’ID pour la télécommande sont attribués aux moniteurs LDT462V qui sont multi-connectés via RS-232C. si vous l’utilisez. Les numéros d’ID de 1 à 26 peuvent être sélectionnés.
Seite 234 All manuals and user guides at all-guides.com Fonction de l’écran OSD (suite)   INFORMATIONS OSD (INFORMATION OSD) INFOS MONITEUR (MONITOR INFORMATION) Sélectionne les informations afﬁ chées par OSD. La durée Indique le nom du modèle et les numéros de série de votre d’afﬁ...
Seite 235 All manuals and user guides at all-guides.com Fonction de l’écran OSD (suite) OPTION AVANCÉE (ADVANCED OPTION)  VIDEO DETECT RÉSOLUTION EN ENTRÉE (INPUT RESOLUTION) Lorsque la fonction détecte un signal vidéo porté par l’un * ENTRÉE D-SUB uniquement. des ports d’entrée HDMI, YPbPr, S-VIDEO et VIDEO, il Si le moniteur ne reconnaît pas correctement la résolution sélectionne automatiquement le port d’entrée.
Seite 236 256 niveaux (de 0 à 255). Ce mode est comme PRIMAIRE. principalement utilisé lorsque l’entrée provient d’un SECONDAIRE: Les autres moniteurs LDT462V autres que le ordinateur. premier de la multi-connexion via RS-232C Sélectionnez LIMITE lors de l’afﬁ chage d’un signal qui sont désignés comme SECONDAIRE.
Seite 237: Autres Fonctions
All manuals and user guides at all-guides.com Autres fonctions Taille de l’image Informations OSD (Gestionnaire à l’écran) HDMI, DVI-D, D-SUB, OPTION (ordinateur compatible OPS) HDMI, DVI-D, D-SUB FULL NORMAL CUSTOM REAL DVI-D Sélection actuelle (DVI-D) 1024 x 768 Résolution 48kHz 60Hz Fréquence horizontale/verticale OPTION (SDI), YPbPr, VIDEO, S-VIDEO AUDIO : 1...
Seite 238: Changement De La Source Audio
All manuals and user guides at all-guides.com Autres fonctions (suite) Changement de la source audio Vous pouvez sélectionner l’entrée audio à l’aide du bouton AUDIO INPUT. HDMI AUDIO IN1 AUDIO IN2 AUDIO IN3 HDMI AUDIO IN1 AUDIO IN2 AUDIO IN3 DVI-D AUDIO IN1 AUDIO IN2...
Seite 239: Fonction Pip (Idi), Pop (Ihi)
All manuals and user guides at all-guides.com Autres fonctions (suite) Fonction PIP (IDI), POP (IHI) Le tableau suivant montre la combinaison d’entrées de signal avec laquelle les modes “PIP” (IDI) et “POP” (IHI) fonctionnent. Cependant, ces modes ne fonctionnent pas lorsque le format d’écran est “CUSTOM” ou “RÉEL”. Écran secondaire HDMI DVI-D...
Seite 240: Fonction De Numérotation De La Télécommande
Les numéros d’ID de 1 à 26 peuvent être sélectionnés. Il est recommandé d’attribuer des numéros d’ID consécutifs en commençant par 1. 2. Le mode de télécommande du premier moniteur LDT462V est réglé sur PRIMARY et celui des autres moniteurs est réglé sur SECONDARY.
Seite 241: Résolution Des Problèmes
REMARQUE: Comme avec tous les périphériques d’afﬁ chage, MITSUBISHI ELECTRIC recommande d’afﬁ cher des images animées et d’utiliser un écran de veille animé régulièrement lorsque l’écran est inactif ou d’éteindre le moniteur lorsqu’il n’est pas utilisé.
Seite 242: Spéciﬁ Cations
All manuals and user guides at all-guides.com Spéciﬁ cations Modèles LDT462V Orientation Paysage / Portrait 1091 1020 35,3 Dimension (Unité: mm) Taille de l’écran (diagonale) 46” (1168 mm) Type de panneau Pas du panneau 0,530 mm Résolution 1920 x 1080 pixels...
Seite 243: Brochage
All manuals and user guides at all-guides.com Brochage 1) Entrée RGB analogique: D-SUB N° broche N° broche MINI D-SUB 15 broches Signal vidéo rouge +5V (DDC) Signal vidéo vert SYNC-GND Signal vidéo bleu DDC-SDA DDC-GND H-SYNC Rouge-GND V-SYNC Vert-GND DDC-SCL Bleu-GND 2) Entrée RGB numérique: HDMI Brochage de la prise HDMI:...
Seite 244 All manuals and user guides at all-guides.com Brochage (suite) 5) Entrée/sortie RS-232C N° broche D-SUB 9 broches 6) LAN (modulaire 8 broches) N° de l’ergot à RJ45 Signal Paire Modulaire 8 broches Orange/bande blanche Orange Vert/bande blanche Bleu Bleu/bande blanche Vert Marron/bande blanche Marron...
Seite 245 All manuals and user guides at all-guides.com Indice Caratteristiche ...................................... Italiano-2 Informazioni importanti ..................................Italiano-3 Dichiarazione ......................................Italiano-5 Precauzioni di sicurezza, manutenzione e raccomandazioni per l’uso....................Italiano-6 Contenuto ......................................Italiano-7 Nome delle parti e delle funzioni ................................Italiano-8 Pulsanti, interruttore e spia ..............................Italiano-8 Connettori e terminali ................................
Seite 246: Caratteristiche
Funzione di pianiﬁ cazione programmabile Pagina 58 Pagine 36, 37 e 50 Il monitor LDT462V consente di riprodurre immagini provenienti da segnali video e di computer con precisione e chiarezza, offrendo La pianiﬁ cazione operativa del monitor può essere programmata una risoluzione Full-High-Deﬁ...
Seite 247: Informazioni Importanti
Informazioni FCC 1. Utilizzare i cavi speciﬁ ci forniti con il monitor a colori LDT462V (BL109) al ﬁ ne di non interferire con ricezioni radiotelevisive. (1) Utilizzare il cavo di alimentazione fornito in dotazione o simili per garantire conformita con FCC.
Seite 248 All manuals and user guides at all-guides.com Informazioni importanti (continua) AVVERTENZA PER EVITARE PERICOLO DI INCENDI O DI SCOSSE ELETTRICHE, NON ESPORRE L’UNITA ‘A PIOGGIA O UMIDITA’. INOLTRE, NON USARE LA SPINA POLARIZZATA DELL’UNITA’ CON UNA PRESA DI CAVO DI PROLUNGA O ALTRE PRESE, A MENO CHE I POLI DELLA SPINA SI INSERISCANO COMPLETAMENTE.
Seite 249: Dichiarazione
Dichiarazione del Costruttore Questo prodotto MITSUBISHI ELECTRIC è stato progettato e fabbricato con materiali e componenti di alta qualità, che possono essere riciclati e/o riutilizzati. Questo simbolo signiﬁ ca che i prodotti elettrici ed elettronici, le batterie e gli accumulatori, devono essere smaltiti separatamente dai riﬁ...
Seite 250: Precauzioni Di Sicurezza, Manutenzione E Raccomandazioni Per L'uso
All manuals and user guides at all-guides.com Precauzioni di sicurezza, manutenzione e raccomandazioni per l’uso PER UNA RESA OTTIMALE, ATTENERSI ALLE SEGUENTI • Il connettore del cavo di alimentazione è il mezzo principale ISTRUZIONI PER L’INSTALLAZIONE E L’UTILIZZO DEL per scollegare il sistema dalla rete di alimentazione. MONITOR A COLORI MULTISYNC: Il monitor deve essere posto vicino ad una presa di alimentazione facilmente accessibile.
Seite 251: Contenuto
All manuals and user guides at all-guides.com Contenuto La confezione del nuovo monitor LDT462V deve contenere le sequenti parti: 46" LCD Display Monitor MODEL  Cavo del segnale video (da mini D-SUB 15 pin a mini D-SUB 15 pin)  Manuale Utente ...
Seite 252: Nome Delle Parti E Delle Funzioni
All manuals and user guides at all-guides.com Nome delle parti e delle funzioni Pulsanti, interruttore e spia Parte anteriore Parte posteriore Tastiera locale Interruttore principale di alimentazione Pulsante INPUT Interruttore on/off per attivare/disattivare l’alimentazione. Visualizza il menu OSD per la modiﬁ ca dell’ingresso video. Effettua il passaggio all’ingresso scelto con i pulsanti FRECCIA Sensore del telecomando ed spia di IN ALTO (...
Seite 253: Connettori E Terminali
VIDEO OUT: Connettore BNC Consente il collegamento al connettore RS-232C OUT di un AUDIO OUT (RCA) computer o di un altro LDT462V collegato. Connettore OUT: Consente di trasmettere il segnale inviato al connettore AUDIO Consente il collegamento al connettore RS-232C IN di un IN selezionato.
Seite 254: Telecomando
All manuals and user guides at all-guides.com Nome delle parti e delle funzioni (continua) Telecomando Pulsante AUTO SETUP Per accedere al menu SETUP AUTOMATICO. Consultare pagina 32 e 48. Pulsante AUDIO INPUT Selezionare l’ingresso audio in base all’ingresso video. Pulsanti PIP (Picture-in-Picture) Pulsante ON/OFF: Consente di attivare o disattivare la modalità...
Seite 255: Utilizzo Del Telecomando Wireless
All manuals and user guides at all-guides.com Nome delle parti e delle funzioni (continua) Utilizzo del telecomando wireless Campo operativo per il telecomando Installazione e rimozione delle batterie del Puntare la parte superiore del telecomando verso il sensore telecomando remoto del monitor LCD quando si utilizzano i pulsanti. Il telecomando è...
Seite 256: Preparazione All'uso
All manuals and user guides at all-guides.com Preparazione all’uso Operazioni di preparazione Preparazione per l’installazione Pagina 13 - Determinare la posizione di installazione - Requisiti di ventilazione in caso di installazione ad incasso - Per evitare la caduta del monitor Eseguire secondo necessità...
Seite 257: Preparazione Per L'installazione
(disponibile in gli oggetti circostanti come indicato nella ﬁ gura riportata sotto. commercio) sufﬁ cientemente forte da supportare il peso del monitor (LDT462V: circa 26,5 kg (con il supporto opzionale)). Parete Se si utilizzano ganci a vite (disponibili in commercio), usare ganci ad anello e non a C (con aperture).
Seite 258: [P-2] Installazione Del Monitor
All manuals and user guides at all-guides.com Installazione del monitor Eseguire secondo necessità Installazione e rimozione del supporto Montaggio a parete o al sofﬁ tto La preparazione del supporto è facoltativa. Porre il monitor con lo schermo verso il basso Per ulteriori informazioni, fare riferimento al manuale utente del Porre il foglio protettivo, in cui era avviluppato il monitor quando supporto.
Seite 259: Installazione In Posizione Verticale
All manuals and user guides at all-guides.com Installazione del monitor (continua) Eseguire secondo necessità Faccia in su Installazione in posizione verticale Il monitor può essere installato in posizione verticale. Veriﬁ care che il monitor sia orientato come mostrato di seguito. ATTENZIONE: •...
Seite 260: [P-3] Installazione Dei Diffusori Esterni (Disponibili In Commercio)
All manuals and user guides at all-guides.com Installazione dei diffusori esterni Eseguire secondo necessità (disponibili in commercio) Come installare i diffusori esterni 1. Collegare i connettori di uscita dei diffusori sul monitor e i diffusori esterni (disponibili in commercio) mediante i cavi dei diffusori. Inserire il cavo del diffusore sinistro nel terminale SPEAKER (S) (L) sul monitor e il cavo del diffusore destro nel terminale SPEAKER (S) (R).
Seite 261: [P-4] Procedura Di Collegamento
All manuals and user guides at all-guides.com Procedura di collegamento Prima di effettuare le connessioni • Per prima cosa spegnere tutte le apparecchiature collegate ed effettuare i collegamenti. • Vedere il manuale utente fornito con ogni singolo componente dell’apparecchiatura. NOTA: Utilizzare il cavo audio senza resistenza se il terminale di uscita audio del dispositivo audio e del PC è...
Seite 262: Collegamento A Un Computer (Collegamento Analogico)
All manuals and user guides at all-guides.com Procedura di collegamento (continua) Collegamento a un computer (collegamento analogico) Collegamento analogico: (1) Collegare un cavo per segnali (da mini D-SUB 15 pin a mini D-SUB 15 pin ), (accessorio) al connettore D-SUB IN. (2) Selezionare [D-SUB] utilizzando il pulsante INPUT sul monitor o il pulsante D-SUB sul telecomando wireless.
Seite 263: Collegamento A Un Computer (Collegamento Digitale)
All manuals and user guides at all-guides.com Procedura di collegamento (continua) Il monitor distingue automaticamente i tempi mostrati nella tabella seguente e imposta le informazioni relative allo schermo. Quando viene collegato un PC o un altro dispositivo, le immagini vengono automaticamente visualizzate in modo corretto. Vedere la pagina di descrizione di SETUP AUTOMATICO/REGOLAZIONE AUTOM.
Seite 264: Collegamento Di Un Dispositivo Video (Component Video/Hdmi)
All manuals and user guides at all-guides.com Procedura di collegamento (continua) Collegamento di un dispositivo video (Component Video/HDMI) Il monitor può essere collegato a un dispositivo dotato di un’uscita Component, ad esempio un lettore DVD. Consultare il manuale dell’utente del dispositivo collegato per i dettagli. (I cavi mostrati nella ﬁ gura sono disponibili in commercio.) •...
Seite 265: Collegamento Di Un Dispositivo Video (Composite Video/S-Video) O Di Un Ampliﬁ Catore Stereo
All manuals and user guides at all-guides.com Procedura di collegamento (continua) Collegamento di un dispositivo video (Composite Video/S-Video) o di un ampliﬁ catore stereo Il monitor può essere collegato a un ampliﬁ catore stereo. Consultare il manuale dell’utente dell’ampliﬁ catore stereo per i dettagli. (I cavi mostrati nella ﬁ gura sono disponibili in commercio.) •...
Seite 266: [P-5] Installazione Del Modulo Di Ampliamento
All manuals and user guides at all-guides.com Installazione del modulo di ampliamento Eseguire secondo necessità Slot opzionale Installazione del modulo di ampliamento Installare il modulo di ampliamento sullo slot opzionale di questo monitor attenendosi alle precauzioni e alle procedure descritte nel manuale fornito insieme al modulo. Slot opzionale SDI BOX Modulo di ampliamento...
Seite 267: Collegamento Del Pc Conforme Ops
All manuals and user guides at all-guides.com Installazione del modulo di ampliamento (continua) Eseguire secondo necessità Collegamento del PC conforme OPS NOTA: Non si garantisce il funzionamento di tutti i tipi di PC conformi OPS. Esempio di PC disponibile in commercio: ARK-DS220F-MTSA1E di Advantech Co., Ltd.
Seite 268: [P-6] Connessione Rs-232C
All manuals and user guides at all-guides.com Connessione RS-232C Eseguire secondo necessità Controllo monitor via RS-232C Per controllare il monitor da un computer mediante una comunicazione, collegare il monitor e il computer con un cavo RS-232C (disponibile in commercio). Collegamento •...
Seite 269: [P-7] Connessione Lan
All manuals and user guides at all-guides.com Connessione LAN Eseguire secondo necessità Connessione Monitor via LAN Come illustrato nella seguente ﬁ gura, è possibile collegare il monitor e il computer in rete mediante un hub LAN. Collegare il monitor e l’hub LAN con un cavo LAN di tipo dritto (disponibile in commercio). Collegamento •...
Seite 270: [P-8] Collegamento Del Cavo Di Alimentazione Al Monitor
All manuals and user guides at all-guides.com Collegamento del cavo di alimentazione al monitor Collegamento dell’alimentazione Prima di effettuare le connessioni • Veriﬁ care che l’interruttore di alimentazione principale sia spento. ATTENZIONE: Se è installato un PC conforme OPS e l’interruttore principale di alimentazione del monitor è acceso, quando si collega la fonte di alimentazione il PC potrebbe accendersi, causando danni o rotture al sistema operativo e all’hard disk.
Seite 271: Modalità Di Utilizzo
All manuals and user guides at all-guides.com Modalità di utilizzo Procedura di utilizzo Accensione di tutti i dispositivi collegati Pagine da 28 a 29 Selezione dell’ingresso video Pagina 30 Controllo dei dispositivi esterni Pagina 31 Selezione lingua OSD Pagina 31 Solo D-SUB Conﬁ...
Seite 272: [U-1] Accensione Di Tutti I Dispositivi Collegati
All manuals and user guides at all-guides.com Accensione di tutti i dispositivi collegati 3. Se l’indicatore di accensione è rosso, Accensione dei dispositivi esterni premere il pulsante POWER sul monitor. 1. Accendere i dispositivi collegati, ad L’indicatore di accensione si illumina in verde. esempio il computer e il videoregistratore.
Seite 273: Funzione Di Risparmio Energia
All manuals and user guides at all-guides.com Accensione di tutti i dispositivi collegati (continua) Funzione di risparmio energia Questa funzione consente di ridurre il consumo energetico del monitor quando la tastiera o il mouse non vengono utilizzati per un determinato periodo, anche se l’alimentazione del monitor è attiva.
Seite 274: [U-2] Selezione Dell'ingresso Video
All manuals and user guides at all-guides.com Selezione dell’ingresso video È possibile selezionare l’ingresso video desiderato utilizzando il telecomando wireless o il pulsante INPUT sul monitor.  Effettuare una selezione con i pulsanti INPUT sul telecomando wireless. È possibile selezionare l’ingresso video desiderato premendo il pulsante INPUT corrispondente sul telecomando wireless. Gli ingressi video selezionabili sono [HDMI], [DVI-D], [D-SUB], [OPTION]*, [YPbPr], [S-VIDEO] e [VIDEO].
Seite 275: [U-3] Controllo Dei Dispositivi Esterni
All manuals and user guides at all-guides.com Controllo dei dispositivi esterni Per controllare i dispositivi esterni connessi, visualizzare le immagini sul monitor. Videoregistratore e simili Personal computer Selezione lingua OSD Visualizzare il menu OSD premendo il pulsante MENU sul telecomando wireless o il pulsante EXIT sulla parte posteriore del monitor. Utilizzando LINGUA nel menu CONFIGURAZIONE1 della funzione OSD è...
Seite 276: [U-5] Conﬁ Gurazione Automatica
All manuals and user guides at all-guides.com Conﬁ gurazione automatica Solo ingressi analogici Premere il pulsante AUTO SETUP sul telecomando wireless per visualizzare direttamente il menu SETUP AUTOMATICO della funzione OSD. In alternativa, premere il pulsante MENU sul telecomando wireless o il pulsante EXIT sulla parte posteriore del monitor per visualizzare lo schermo OSD, quindi selezionare SETUP AUTOMATICO dal menu CONFIGURAZIONE1.
Seite 277: [U-6] Selezione Della Modalità Dell'immagine
All manuals and user guides at all-guides.com Selezione della modalità dell’immagine Utilizzare il pulsante PICTURE MODE sul telecomando wireless per selezionare la modalità dell’immagine adatta alle immagini da visualizzare. HIGHBRIGHT: La luminosità viene impostata sul valore massimo. STANDARD: Impostazione predeﬁ nita di fabbrica. sRGB: Adatto per la corrispondenza del colore con i dispositivi conformi a sRGB.
Seite 278: [U-8] Regolazione Dell'immagine
All manuals and user guides at all-guides.com Regolazione dell’immagine Visualizzare il menu OSD premendo il pulsante MENU sul telecomando wireless o il pulsante EXIT sulla parte posteriore del monitor. Usando il menu IMMAGINE della funzione OSD, è possibile regolare le impostazioni dell’immagine quali la luminosità, il contrasto e la nitidezza per ottenere la qualità...
Seite 279: [U-10] Controllo Del Volume, Del Bilanciamento E Del Tono
All manuals and user guides at all-guides.com U-10 Controllo del volume, del bilanciamento e del tono Eseguire secondo necessità Controllo del volume Utilizzare il pulsante VOL sul telecomando wireless per controllare il livello del volume. Regolazione del bilanciamento e del tono Usando il menu AUDIO della funzione OSD è...
Seite 280: [U-11] Impostazione Della Pianiﬁ Cazione
All manuals and user guides at all-guides.com U-11 Impostazione della pianiﬁ cazione Eseguire secondo necessità Visualizzare il menu OSD premendo il pulsante MENU sul telecomando wireless o il pulsante EXIT sulla parte posteriore del monitor. Utilizzando PROGRAMMA nel menu CONFIGURAZIONE2 della funzione OSD è possibile programmare lo spegnimento/accensione e la selezione dell’ingresso.
Seite 281: Impostazione Della Programmazione
All manuals and user guides at all-guides.com U-11 Impostazione della pianiﬁ cazione (continua) Eseguire secondo necessità Impostazione della programmazione Casella di controllo Pulsante di opzione Selezione del numero di programma Quando il cursore si trova su una delle caselle di controllo con i numeri di programma da 1 a 7 sul lato sinistro dello schermo, premere il pulsante ( ) o ( ) per spostare il cursore in alto o in basso per selezionare il numero di programma che si desidera...
Seite 282: [U-12] Telecomando
All manuals and user guides at all-guides.com U-12 Telecomando Eseguire secondo necessità Telecomando RS-232C Quando il monitor è collegato direttamente a un computer mediante un cavo RS-232C (disponibile in commercio), le seguenti operazioni possono essere controllate tramite una comunicazione. • Attivazione/disattivazione •...
Seite 283 All manuals and user guides at all-guides.com U-12 Telecomando (continua) Eseguire secondo necessità 4) Comandi operativi I comandi operativi consentono di conﬁ gurare le impostazioni per le operazioni di base del monitor LCD. I comandi non funzionano durante il passaggio del segnale. I comandi operativi non dispongono di codici dei dati.
Seite 284: Comando A Distanza Tramite Lan
All manuals and user guides at all-guides.com U-12 Telecomando (continua) Eseguire secondo necessità 5) Comando di lettura Il computer host invia il comando al monitor senza codice dati. Dopo avere ricevuto questo comando, il monitor lo restituisce al computer host con il codice dati dello stato attuale. Esempio: Quando il computer host richiede lo stato di alimentazione del monitor, lo stato del monitor è...
Seite 285: Conﬁ Gurazione E Funzionamento Di Base Della Schermata Osd
All manuals and user guides at all-guides.com Conﬁ gurazione e funzionamento di base della schermata OSD Conﬁ gurazione della schermata OSD Il monitor è dotato di una funzione OSD (On Screen Display) per una facile regolazione dello schermo. La funzione OSD consente di controllare i menu visualizzati sullo schermo per l’impostazione della luminosità...
Seite 286: Funzionamento Di Base Dell'osd
All manuals and user guides at all-guides.com Conﬁ gurazione e funzionamento di base della schermata OSD (continua) Funzionamento di base dell’OSD Veriﬁ care che l’indicatore di accensione si illumini in verde e che il monitor si accenda. Passo Telecomando wireless Pulsante del monitor Visualizzazione schermo OSD Premere il pulsante MENU per...
Seite 287: Funzioni Della Schermata Osd
All manuals and user guides at all-guides.com Funzioni della schermata OSD IMMAGINE (PICTURE)  ROSSO MAGENTA LUMINOSITÁ (BRIGHTNESS) È possibile regolare la luminosità. Premere il pulsante (+) per aumentare la luminosità. Premere il pulsante (-) per diminuire la luminosità. GIALLO ...
Seite 288 All manuals and user guides at all-guides.com Funzioni della schermata OSD (continua)  SELEZIONE GAMMA (GAMMA SELECTION) Seleziona una gamma di visualizzazione. NATIVA, GAMMA S, 2.2, 2.4, OPZIONI, PROGRAMMABILE PROGRAMMABILE consente di modiﬁ care la caratteristica curva GAMMA tramite un computer. Per ulteriori informazioni, rivolgersi al proprio rivenditore.
Seite 289 All manuals and user guides at all-guides.com Funzioni della schermata OSD (continua) SCHERMO (SCREEN)   POSIZIONE H (H POSITION) CUSTOM ZOOM (CUSTOM ZOOM) È possibile regolare la posizione orizzontale dell’immagine. CUSTOM ZOOM sara selezionato dopo aver selezionato Premere il pulsante (+) per spostare lo schermo verso CUSTOM sul modo MODALITÀ...
Seite 290 All manuals and user guides at all-guides.com Funzioni della schermata OSD (continua) AUDIO (AUDIO)  BILANCIAMENTO (BALANCE) Regola il bilanciamento del volume sin/des. Premere il pulsante PIÙ (+) per abbassare il volume del diffusore sinistro. Premere il pulsante MENO (-) per abbassare il volume del diffusore destro.
Seite 291: Picture In Picture
All manuals and user guides at all-guides.com Funzioni della schermata OSD (continua) PICTURE IN PICTURE (PIP) NOTA: Le modalità “PIP” e “POP” non funzionano quando il formato dello schermo e CUSTOM oppure REALE. Fare riferimento a “Funzione PIP, POP” per i dettagli. (Vedere a pagina 55.) ...
Seite 292 All manuals and user guides at all-guides.com Funzioni della schermata OSD (continua) CONFIGURAZIONE1 (CONFIGURATION1)  SETUP AUTOMATICO (AUTO SETUP) * Solo INGRESSO D-SUB. Ingrandito Spostamento Le dimensioni dello schermo, la posizione orizzontale/ verticale, il clock, la fase di clock e il livello del segnale in ingresso sono regolati automaticamente.
Seite 293 Scegliere se utilizzare o meno il client DHCP. I numeri ID del telecomando vengono assegnati ai monitor Selezionare SPENTO se non si intende utilizzarlo e LDT462V con più connessioni tramite RS-232C. ACCESO per utilizzarlo. Sono selezionabili i numeri ID compresi tra 1 e 26.
Seite 294 All manuals and user guides at all-guides.com Funzioni della schermata OSD (continua)  INFORMAZIONI OSD (INFORMATION OSD) Seleziona la visualizzazione Informazioni OSD o no. È permesso un intervallo compreso tra 3 e 10 secondi. NOTA: Il display OSD informativo mostra un messaggio quando si cambia sorgente di ingresso, se cambia lo stato del segnale di ingresso o se tale segnale contiene un errore.
Seite 295 All manuals and user guides at all-guides.com Funzioni della schermata OSD (continua) OPZIONE AVANZATA (ADVANCED OPTION)  VIDEO DETECT RISOLUZIONE D’INGRESSO (INPUT RESOLUTION) Quando la funzione rileva un segnale video trasportato * Solo INGRESSO D-SUB. da una delle porte di ingresso HDMI, YPbPr, S-VIDEO e Se il monitor non riconosce correttamente la risoluzione del VIDEO, viene selezionata automaticamente la porta di segnale in ingresso, è...
Seite 296 256 livelli (da 0 a 255). Questa modalità PRIMO. viene utilizzata principalmente quando il segnale di SECONDO: I monitor LDT462V diversi dal primo con più ingresso proviene da un computer. connessioni tramite RS-232C vengono deﬁ niti Selezionare LIMITATO per visualizzare un segnale che SECONDO.
Seite 297: Altre Funzioni
All manuals and user guides at all-guides.com Altre funzioni Dimensione dell’immagine Informazioni OSD HDMI, DVI-D, D-SUB, OPTION (PC conforme OPS) HDMI, DVI-D, D-SUB FULL NORMAL CUSTOM REAL DVI-D Selezione corrente (DVI-D) 1024 x 768 Risoluzione 48kHz 60Hz Frequenza orizzontale/verticale OPTION (SDI), YPbPr, VIDEO, S-VIDEO AUDIO : 1 Modalità...
Seite 298: Commutazione Origine Audio
All manuals and user guides at all-guides.com Altre funzioni (continua) Commutazione origine audio È possibile selezionare l’ingresso audio usando il pulsante AUDIO INPUT. HDMI AUDIO IN1 AUDIO IN2 AUDIO IN3 HDMI AUDIO IN1 AUDIO IN2 AUDIO IN3 DVI-D AUDIO IN1 AUDIO IN2 AUDIO IN3 D-SUB...
Seite 299: Funzione Pip, Pop
All manuals and user guides at all-guides.com Altre funzioni (continua) Funzione PIP, POP La seguente tabella indica la combinazione di ingressi di segnali con i quali operano le modalità “PIP” e “POP”. Tali modalità non funzionano tuttavia quando le dimensioni schermo sono “CUSTOM” o “REALE”. Schermata secondaria HDMI DVI-D...
Seite 300: Funzione Di Numerazione Del Telecomando
Altre funzioni (continua) Funzione di numerazione del telecomando Collegando più monitor LDT462V tramite cavi RS-232C, è possibile controllare un monitor o tutti i monitor tramite un unico telecomando. 1. Assegnare un numero ID arbitrario a ciascuna monitor LDT462V con più connessioni utilizzando MONITOR ID.
Seite 301: Risoluzione Dei Problemi
Assicurarsi che il computer non sia in modo risparmio energetico (toccare la tastiera o il mouse). Il LED ROSSO sul monitor lampeggia • E possibile che si sia veriﬁ cato un errore: contattare il centro di assistenza autorizzato MITSUBISHI ELECTRIC più vicino. La dimensione dell’immagine visualizzata non è corretta •...
Seite 302: Speciﬁ Che
All manuals and user guides at all-guides.com Speciﬁ che Modello LDT462V Orientamento Orizzontale/Verticale 1091 1020 35,3 Dimensioni (unità: mm) Dimensioni dello schermo (diagonale) 46” (1168 mm) Tipo di pannello Passo del monitor 0,530 mm Risoluzione 1920 x 1080 pixel Modulo LCD...
Seite 303: Assegnazione Spinotti
All manuals and user guides at all-guides.com Assegnazione spinotti 1) Input RGB analogico: D-SUB N. Pin Nome N. Pin Nome MINI D-SUB 15 pin Segnale video rosso (Red) +5V (DDC) Segnale video verde (Green) SYNC-GND Segnale video blu (Blue) DDC-SDA DDC-GND H-SYNC Red-GND...
Seite 304 All manuals and user guides at all-guides.com Assegnazione spinotti (continua) 5) RS-232C input/output N. Pin Nome D-SUB 9 pin 6) LAN (Modulare a 8 pin) N. pin di RJ45 Segnale Coppia Modulare a 8 pin Striscia arancione/bianca Arancione Striscia verde/bianca Striscia blu/bianca Verde Striscia marrone/bianca...
Seite 305 All manuals and user guides at all-guides.com Указатель Характеристики ....................................Русский-2 Важная информация ..................................Русский-3 Заявление изготовителя..................................Русский-5 Техника безопасности, техническое обслуживание и рекомендации по эксплуатации ............Русский-6 Содержимое коробки ..................................Русский-7 Названия деталей и их функции ............................... Русский-8 Кнопки, переключатель и индикатор ..........................Русский-8 Разъёмы...
Seite 306: Характеристики
Full HD панель Функция программируемого расписания работы Стр. 58 Стр. 36, 37 и 50 Панель LDT462V максимально точно и четко воспроизводит изображение с видеоустройств и компьютеров, Запрограммировав расписание можно установить до семи обеспечивая высокое разрешение 1920 x 1080. Благодаря различных интервалов работы монитора по времени, продолжительному...
Seite 307: Важная Информация
C-UL: Имеет маркировку C-UL и удовлетворяет канадским требованиям безопасности в соответствии с документом CAN/CSA C22.2 No. 60950-1. Информация FCC 1. Во избежание помех при приеме радио- и телепередач для цветного монитора LDT462V (BL109) необходимо использовать прилагаемые указанные кабели. (1) Используйте прилагаемый кабель питания или эквивалентный ему для обеспечения соответствия требованиям...
Seite 308 All manuals and user guides at all-guides.com Важная информация (продолжение) ПРЕДУПРЕЖДЕНИЕ ВО ИЗБЕЖАНИЕ ВОЗГОРАНИЯ ИЛИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ПОДВЕРГАЙТЕ АППАРАТ ВОЗДЕЙСТВИЮ ДОЖДЯ ИЛИ ВЛАГИ. КРОМЕ ТОГО, НЕ ВСТАВЛЯЙТЕ ПОЛЯРНУЮ ВИЛКУ УСТРОЙСТВА В РОЗЕТКУ УДЛИНИТЕЛЯ ИЛИ ДРУГИЕ РОЗЕТКИ, ЕСЛИ ЕЕ ШТЫРЬКИ НЕ ВХОДЯТ ПОЛНОСТЬЮ. НЕ...
Seite 309: Заявление Изготовителя
All manuals and user guides at all-guides.com Заявление изготовителя Заявление изготовителя Мы настоящим подтверждаем, что данный цветной и содержит отметку монитор LDT462V (BL109) соответствует требованиям Директивы Совета 2006/95/EC: — EN 60950-1 Директивы Совета 2004/108/EC: Mitsubishi Electric Corporation — EN 55022 2-7-3, Marunouchi, —...
Seite 310: Техника Безопасности, Техническое Обслуживание И Рекомендации По Эксплуатации
All manuals and user guides at all-guides.com Техника безопасности, техническое обслуживание и рекомендации по эксплуатации ПРИ УСТАНОВКЕ И ИСПОЛЬЗОВАНИИ ЦВЕТНОГО • Кабель питания является основным средством для отключения системы от источника питания. Монитор МОНИТОРА ДЛЯ ЕГО ОПТИМАЛЬНОЙ РАБОТЫ необходимо устанавливать рядом с легкодоступной СОБЛЮДАЙТЕ...
Seite 311: Содержимое Коробки
All manuals and user guides at all-guides.com Содержимое коробки В упаковочной коробке нового ЖКД монитора LDT462V должно быть следующее: 46" LCD Display Monitor MODEL  Кабель видео Сигнала видеосигнала (Кабель: 15-штырьковый мини-разъем D-SUB – 15-штырьковый мини-  Руководство Пользователя разъем D-SUB) ...
Seite 312: Названия Деталей И Их Функции
All manuals and user guides at all-guides.com Названия деталей и их функции Кнопки, переключатель и индикатор Передняя сторона Задняя сторона Кнопки управления ON (ВКЛ.) OFF (ВЫКЛ.) Основной выключатель питания Кнопка INPUT Выключатель питания служит для включения и выключения Служит для индикации меню OSD для переключения ввода питания...
Seite 313: Разъёмы И Клеммы
Разъем IN: VIDEO OUT: Pазъем BNC Служит для соединения с разъемом компьютера RS-232C AUDIO OUT (RCA) OUT или другого устройства LDT462V. Служит для вывода сигнала, подаваемого на выбранный Разъем OUT: разъем AUDIO IN. Соединяет устройство с внешним Служит для соединения с разъемом RS-232C IN другого...
Seite 314: Беспроводной Пульт Дистанционного Управления
All manuals and user guides at all-guides.com Названия деталей и их функции (продолжение) Беспроводной пульт дистанционного управления Кнопка AUTO SETUP Вход в меню автоматической установки. См. стр. 32 и 48. Кнопка AUDIO INPUT Выбирает аудиовход в соответствии с видеовходом. Кнопки PIP (Картинка в картинке) Кнопка...
Seite 315: Как Использовать Беспроводной Пульт Дистанционного Управления
All manuals and user guides at all-guides.com Названия деталей и их функции (продолжение) Как использовать беспроводной пульт дистанционного управления Зона действия пульта дистанционного Установка и удаление батареек пульта управления дистанционного управления Нажимая кнопки, направляйте верхнюю часть пульта В качестве источника питания пульта дистанционного дистанционного...
Seite 316: Подготовка К Использованию
All manuals and user guides at all-guides.com Подготовка к использованию Ход подготовки Подготовка к установке Стр. 13 - Определите место установки - Требования к вентиляции при установке в замкнутых пространствах - Во избежание падения монитора Выполните надлежащим образом Установка монитора Стр.
Seite 317: Подготовка К Установке
сплошной стене или на колонне используя трос (серийно Для обеспечения отвода тепла необходимо оставить выпускаемый) достаточно прочный, для переноски веса свободное пространство между окружающими предметами, монитора. (LDT462V: приблизительно 26,5 кг (с опционными как показано на схеме. подставками)) При использовании крюков с винтами (коммерчески...
Seite 318: [P-2] Установка Монитора
All manuals and user guides at all-guides.com Установка монитора Выполните надлежащим образом Установка и удаление подставки Использование кронштейнов для крепления на стену или на потолок Подставки подготовлены как опции. Смотреть руководство пользователя подставки для Положите экран лицевой стороной вниз получения информации больше. Чтобы...
Seite 319: Установка В Вертикальном Положении
All manuals and user guides at all-guides.com Установка монитора (продолжение) Выполните надлежащим образом Передняя сторона вверх Установка в вертикальном положении Монитор можно установить в вертикальном положении. Убедитесь, что монитор расположен, как показано ниже. ВНИМАНИЕ: • Температура окружающего воздуха, при которой гарантируется...
Seite 320: [P-3] Установка Внешних Динамиков (Приобретаются Отдельно)
All manuals and user guides at all-guides.com Установка внешних динамиков Выполните надлежащим образом (приобретаются отдельно) Как установить внешние динамики 1. С помощью кабелей динамиков подключите внешние динамики (приобретаются отдельно) к расположенным на мониторе выходным разъемам для динамиков. Подсоедините кабель левого динамика к разъему SPEAKER (S) (L) на мониторе, а кабель правого динамика к разъему SPEAKER (S) (R).
Seite 321: [P-4] Процедура Подключения
All manuals and user guides at all-guides.com Процедура подключения Перед выполнением соединений выполните следующие действия • Прежде чем выполнять подключение, отключите питание всего подключаемого оборудования. • Прочитайте руководство пользователя, поставляемое с каждым отдельным устройством. ПРИМЕЧАНИЕ: Пожалуйста, используйте аудиокабель без сопротивления, когда выходной аудиоразъем звукового устройства и компьютера...
Seite 322: Соединение С Компьютером (Аналоговое Подключение)
All manuals and user guides at all-guides.com Процедура подключения (продолжение) Соединение с компьютером (аналоговое подключение) Аналоговое подключение: (1) Подсоедините сигнальный кабель (15-штырьковый мини-разъем D-SUB – 15-штырьковый мини-разъем D-SUB) (принадлежность) к разъему D-SUB IN. (2) Выберите [D-SUB] с помощью кнопки INPUT на мониторе или кнопки D-SUB на беспроводном пульте дистанционного управления.
Seite 323: Соединение С Компьютером (Цифровое Подключение)
All manuals and user guides at all-guides.com Процедура подключения (продолжение) Монитор автоматически различает частоты, приведенные в таблице, и задает информацию об экране. При наличии подключения к компьютеру или другому устройству изображения выводятся на экран автоматически. См. страницу с описанием параметров AUTO SETUP (АВТОУСТАНОВКА) и AUTO ADJUST (АВТОНАСТРОЙКА). <Заводские...
Seite 324: Подключение Видеоустройства (Устройство Hdmi / С Компонентным Видеосигналом)
All manuals and user guides at all-guides.com Процедура подключения (продолжение) Подключение видеоустройства (устройство HDMI / с компонентным видеосигналом) Данный монитор можно подключить к видеоустройству, оснащенному компонентным выходом, например, к DVD- проигрывателю. Для получения дополнительной информации см. руководство пользователя подключаемого устройства (кабели, показанные...
Seite 325: Подключение Видеоустройства (С Композитным Видеосигналом / Сигналом S Video) / Стереоусилителя
All manuals and user guides at all-guides.com Процедура подключения (продолжение) Подключение видеоустройства (с композитным видеосигналом / сигналом S video) / стереоусилителя Данный монитор может быть подключен к стереоусилителю. Для получения дополнительной информации см. руководство пользователя стереоусилителя (кабели, показанные на рисунке ниже, приобретаются отдельно). •...
Seite 326: [P-5] Установка Модуля Расширения
All manuals and user guides at all-guides.com Установка модуля расширения Выполните надлежащим образом Дополнительный слот Установка модуля расширения Установите модуль расширения в дополнительный слот данного монитора, следуя мерам предосторожности и процедурам, описанным в руководстве по эксплуатации, которое поставляется с этим модулем. Дополнительный...
Seite 327: Подключение Ops С Открытой Спецификацией Подключений Компьютер
All manuals and user guides at all-guides.com Установка модуля расширения (продолжение) Выполните надлежащим образом Подключение OPS с открытой спецификацией подключений компьютер ПРИМЕЧАНИЕ: Работа всех типов OPS с открытой спецификацией подключений компьютер не гарантируется. Пример коммерчески допустимого компьютера: ARK-DS220F-MTSA1E производства Advantech Co., Ltd. В...
Seite 328: [P-6] Подключение Кабеля Rs-232C
All manuals and user guides at all-guides.com Подключение кабеля RS-232C Выполните надлежащим образом Управление монитором с помощью кабеля RS-232C Для управления монитора с компьютера подключите монитор и компьютер с помощью кабеля RS-232C (коммерчески допустимый). Как подключиться • Выключите основной выключатель питания компьютера и этого монитора. Подключение с включенным питанием может привести...
Seite 329: [P-7] Подключение Сетевого Кабеля
All manuals and user guides at all-guides.com Подключение сетевого кабеля Выполните надлежащим образом Подключение монитора с помощью сетевого кабеля Вы можете подключить этот монитор к компьютеру в сети с помощью сетевого концентратора, как показано на рисунке ниже. Подключите монитор к сетевому концентратору с помощью сетевого кабеля прямого типа (коммерчески допустимый). Как...
Seite 330: [P-8] Подсоединение Кабеля Питания К Монитору
All manuals and user guides at all-guides.com Подсоединение кабеля питания к монитору Подключение к источнику питания Перед выполнением соединений выполните следующие действия • Проверьте, чтобы основной выключатель питания был выключен. ВНИМАНИЕ: Когда установлен OPS с открытой спецификацией подключений компьютер и включен основной выключатель питания монитора, подключение...
Seite 331: Использование Монитора
All manuals and user guides at all-guides.com Использование монитора Порядок использования Включение подключенных устройств Стр. 28 - 29 Выбор видеовхода Стр. 30 Управление внешними устройствами Стр. 31 Выбор языка OSD Стр. 31 Только D-SUB Автоматическая установка Стр. 32 Выбор режима изображения Стр.
Seite 332: [U-1] Включение Подключенных Устройств
All manuals and user guides at all-guides.com Включение подключенных устройств 3. Если индикатор питания горит Включение внешних устройств красным цветом, нажмите на кнопку POWER на мониторе. 1. Включите подсоединенные устройства, например, компьютер и Индикатор питания загорится зеленым цветом. видеомагнитофон. Включение монитора ВНИМАНИЕ: Если...
Seite 333: Функция Управления Питанием
All manuals and user guides at all-guides.com Включение подключенных устройств (продолжение) Функция управления питанием Данная функция снижает потребление энергии монитором, когда клавиатура или мышь не используется в течение заданного периода времени при включенном питании монитора. Если эта функция задействована, экран становится темным, а...
Seite 334: [U-2] Выбор Видеовхода
All manuals and user guides at all-guides.com Выбор видеовхода Вы можете выбрать необходимый видеовход с помощью беспроводного пульта дистанционного управления или кнопки INPUT на мониторе.  Выбор с помощью кнопок INPUT на беспроводном пульте дистанционного управления. Вы можете выбрать нужный видеовход, нажав на соответствующую кнопку INPUT на беспроводном пульте дистанционного...
Seite 335: [U-3] Управление Внешними Устройствами
All manuals and user guides at all-guides.com Управление внешними устройствами Для управления подключенными внешними устройствами отобразите изображения на мониторе. VCR и т.д. Персональный компьютер Выбор языка OSD Отобразите меню на экране, нажав на кнопку MENU на беспроводном пульте дистанционного управления или на кнопку EXIT на...
Seite 336: [U-5] Автоматическая Установка
All manuals and user guides at all-guides.com Автоматическая установка Только аналоговые входы Нажмите кнопку AUTO SETUP на беспроводном пульте дистанционного управления, чтобы непосредственно отобразить меню AUTO SETUP (АВТОУСТАНОВКА) на экране OSD. В качестве альтернативы Вы можете нажать кнопку MENU на беспроводном пульте дистанционного управления или кнопку EXIT на...
Seite 337: [U-6] Выбор Режима Изображения
All manuals and user guides at all-guides.com Выбор режима изображения С помощью кнопки PICTURE MODE на беспроводном пульте дистанционного управления Вы можете настроить режим изображения, подходящий для просмотра выбранных изображений. HIGHBRIGHT: Максимальная яркость. STANDARD: Заводская настройка по умолчанию. sRGB: Подходит для отображения цветов с помощью sRGB-совместимых устройств.
Seite 338: [U-8] Настройка Изображения
All manuals and user guides at all-guides.com Настройка изображения Отобразите меню на экране, нажав на кнопку MENU на беспроводном пульте дистанционного управления или на кнопку EXIT на задней панели монитора. С помощью отображаемого на экране меню PICTURE (ИЗОБРАЖЕНИЕ) Вы можете отрегулировать такие настройки изображения, как...
Seite 339: [U-10] Регулировка Громкости, Баланса И Тембра
All manuals and user guides at all-guides.com U-10 Регулировка громкости, баланса и тембра Выполните надлежащим образом Регулировка громкости Вы можете управлять громкостью с помощью кнопки VOL на беспроводном пульте дистанционного управления. Настройка баланса и тембра Вы можете отрегулировать баланс, высокие и низкие частоты динамиков с помощью меню AUDIO (ЗВУК), отображаемого на...
Seite 340: [U-11] Настройка Расписания Работы
All manuals and user guides at all-guides.com U-11 Настройка расписания работы Выполните надлежащим образом Отобразите меню на экране, нажав на кнопку MENU на беспроводном пульте дистанционного управления или на кнопку EXIT на задней панели монитора. С помощью пункта SCHEDULE (РАСПИСАНИЕ РАБОТЫ) в отображаемом на экране меню CONFIGURATION2 (КОНФИГУРАЦИЯ2) Вы...
Seite 341: Как Настроить Расписание Работы
All manuals and user guides at all-guides.com U-11 Настройка расписания работы (продолжение) Выполните надлежащим образом Как настроить расписание работы Флажок Переключатель Выбор номера программы Когда курсор расположен на какой-либо из кнопок-флажков с левой стороны экрана, соответствующих номерам программ от 1 до 7, нажимая кнопки ВВЕРХ ( ) или...
Seite 342: [U-12] Пульт Дистанционного Управления
All manuals and user guides at all-guides.com U-12 Пульт дистанционного управления Выполните надлежащим образом Пульт дистанционного управления RS-232C Когда монитор подсоединен напрямую к компьютеру с помощью кабеля RS-232C (коммерчески допустимый), через данный канал можно управлять следующими операциями. • Включение и отключение питания •...
Seite 343 All manuals and user guides at all-guides.com U-12 Пульт дистанционного управления (продолжение) Выполните надлежащим образом 4) Команды управления Команды управления конфигурируют основные настройки работы данного ЖК-монитора. Команды могут не работать при переключении сигналов. Команды управления не обладают кодами данных. Операция ASCII POWER ON (Питание...
Seite 344: Дистанционное Управление Сетью
All manuals and user guides at all-guides.com U-12 Пульт дистанционного управления (продолжение) Выполните надлежащим образом 5) Команды чтения Компьютер отправляет монитору команду без кода данных. После получения команды монитор посылает компьютеру ответную команду с кодом данных для текущего состояния. Пример: Компьютер отправляет монитору запрос о состоянии питания; монитор включён. Команда...
Seite 345: Конфигурация Меню И Основные Операции Экрана Osd
All manuals and user guides at all-guides.com Конфигурация меню и основные операции экрана OSD Конфигурация меню экрана OSD Данный монитор оснащен функцией OSD (On Screen Display), которая облегчает настройку экрана. Функция OSD позволяет управлять меню, отображаемыми на экране, настраивать яркость и другие параметры. Конфигурация...
Seite 346: Основные Операции Osd
All manuals and user guides at all-guides.com Конфигурация меню и основные операции экрана OSD (продолжение) Основные операции OSD Убедитесь, что индикатор питания горит зеленым цветом, а монитор включен. Беспроводной пульт дистанционного Шаг Кнопка на мониторе Экран OSD управления Нажмите кнопку MENU, чтобы Нажмите...
Seite 347: Функции Экрана Osd
All manuals and user guides at all-guides.com Функции экрана OSD PICTURE (ИЗОБРАЖЕНИЕ)  MAGENTA BRIGHTNESS (ЯРКОСТЬ) RED (КРАСНЫЙ) (ПУРПУРНЫЙ) Вы можете настроить яркость. Нажмите кнопку (+) для увеличения яркости. Нажмите кнопку (-) для уменьшения яркости.  YELLOW BLUE (СИНИЙ) CONTRAST (КОНТРАСТНОСТЬ) (ЖЕЛТЫЙ) Вы...
Seite 348 All manuals and user guides at all-guides.com Функции экрана OSD (продолжение)  GAMMA SELECTION (ВЫБОР ГАММЫ) Позволяет задать параметр “гамма” для монитора. NATIVE, S GAMMA, 2,2, 2,4, OPTION, PROGRAMMABLE С помощью PROGRAMMABLE можно изменить кривую характеристики ГАММА через компьютер. Для получения дополнительной информации обратитесь...
Seite 349 All manuals and user guides at all-guides.com Функции экрана OSD (продолжение) SCREEN (ЭКРАН)   H POSITION (Г ПОЛОЖЕНИЕ) CUSTOM ZOOM (ИНДИВИДУАЛЬНЫЙ) Вы можете настроить положение изображения по CUSTOM ZOOM отображается при выборе CUSTOM в горизонтали. режиме ZOOM MODE. Нажмите кнопку (+) для перемещения экрана вправо. ZOOM: Увеличивает...
Seite 350 All manuals and user guides at all-guides.com Функции экрана OSD (продолжение) AUDIO (ЗВУК)  BALANCE (БАЛАНС) Настройка баланса громкости левого и правого канала. Нажмите на кнопку (+), чтобы уменьшить громкость динамиков слева. Нажмите на кнопку (-), чтобы уменьшить громкость динамиков справа. ...
Seite 351 All manuals and user guides at all-guides.com Функции экрана OSD (продолжение) PIP (PICTURE IN PICTURE) (КАРТИНКА В КАРТИНКЕ) ПРИМЕЧАНИЕ: Режимы “PIP” (КАРТИНКА В КАРТИНКЕ) и “POP” не работают когда размер экрана установлен в режим CUSTOM или REAL. Для получения дополнительной информации см. раздел...
Seite 352 All manuals and user guides at all-guides.com Функции экрана OSD (продолжение) CONFIGURATION1 (КОНФИГУРАЦИЯ1)  AUTO SETUP (АВТОУСТАНОВКА) * Только для INPUT D-SUB. Увеличено Перемещение Автоматически регулируются размер экрана, положение по горизонтали и вертикали, тактовая частота, фаза синхронизации и уровень входного сигнала. Часть...
Seite 353 MONITOR ID (ID НОМЕР МОНИТОРА) IP ADDRESS (IP-АДРЕС) Числа идентификации ID для пульта дистанционного Если DHCP CLIENT установлен на OFF (ВЫКЛ), управления установлены для мониторов LDT462V, задайте IP-адрес монитора. которые связаны через протокол RS-232C. Если DHCP CLIENT установлен на ON (ВКЛ), Вы...
Seite 354 All manuals and user guides at all-guides.com Функции экрана OSD (продолжение)  INFORMATION OSD (ИНФОРМАЦИОННОЕ ЭКР. МЕНЮ) Выводить или не выводить на экран информационное экранное меню. Можно выбрать интервал 3 - 10 секунд. ПРИМЕЧАНИЕ: На информационном экране OSD отображаются сообщения при переключении...
Seite 355 All manuals and user guides at all-guides.com Функции экрана OSD (продолжение) ADVANCED OPTION (ДОПОЛНИТЕЛЬНЫЕ НАСТРОЙКИ)  VIDEO DETECT INPUT RESOLUTION (ВХОДНОЕ РАЗРЕШЕНИЕ) Если данная функция обнаруживает видеосигнал, * Только для INPUT D-SUB. передаваемый через входной порт HDMI, YPbPr, Если монитор не распознает корректно разрешение S-VIDEO или...
Seite 356 Монитор управляется дистанционно в HDMI. нормальном режиме. Выберите FULL при отображении сигналов, PRIMARY: Первый монитор LDT462V из числа которые используют все 256 уровней (от 0 до 255 мониторов, присоединенных через уровня). Этот режим используется в основном при RS-232C определяется как “PRIMARY”.
Seite 357: Другие Функции
All manuals and user guides at all-guides.com Другие функции Размер изображения Информационное меню OSD HDMI, DVI-D, D-SUB, OPTION (OPS с открытой HDMI, DVI-D, D-SUB спецификацией подключений компьютер) Текущий выбор (DVI-D) DVI-D FULL NORMAL CUSTOM REAL 1024 x 768 Разрешение 48kHz 60Hz Частота...
Seite 358: Переключение Источника Звука
All manuals and user guides at all-guides.com Другие функции (продолжение) Переключение источника звука С помощью кнопки AUDIO INPUT Вы можете выбрать аудиовход. HDMI AUDIO IN1 AUDIO IN2 AUDIO IN3 HDMI AUDIO IN1 AUDIO IN2 AUDIO IN3 DVI-D AUDIO IN1 AUDIO IN2 AUDIO IN3 D-SUB Аудиосигнал...
Seite 359: Функция Pip, Pop
All manuals and user guides at all-guides.com Другие функции (продолжение) Функция PIP, POP В нижеследующей таблице указана комбинация входных сигналов, при которой режимы “PIP” и “POP” функционируют. Данные режимы, однако, не работают когда размер экрана установлен в режим “CUSTOM” или “REAL”. Вспомогательный...
Seite 360: Функция Нумерации Дистанционного Управления
Другие функции (продолжение) Функция нумерации дистанционного управления Путем присоединения нескольких мониторов LDT462V используя кабеля RS-232C, вы можете управлять любым монитором или всеми мониторами используя контроллер дистанционного управления. 1. Используя MONITOR ID произвольно распределяет идентификаторы ID для каждого из присоединенных мониторов...
Seite 361: Устранение Неисправностей
остаточный след, для удаления этого изображения монитор следует отключить на один час. ПРИМЕЧАНИЕ: Как и для всех устройств с дисплеем, MITSUBISHI ELECTRIC рекомендует выводить на экран подвижные изображения и использовать динамические экранные заставки через определенный промежуток времени при отсутствии изменений...
Seite 362: Технические Характеристики
All manuals and user guides at all-guides.com Технические характеристики Модель LDT462V Ориентация Горизонтально / Вертикально 1091 1020 35,3 Размер (единица измерения: мм) Размер экрана (по диагонали) 46” (1168 мм) Тип панели Пиксельный шаг 0,530 мм Разрешение 1920 x 1080 пикселей...
Seite 363: Назначение Штырьков
All manuals and user guides at all-guides.com Назначение штырьков 1) Аналоговый ввод RGB: D-SUB Номер штырька Наименование Номер штырька Наименование 15-штырьковый Видеосигнал красного +5V (DDC) мини D-SUB Видеосигнал зеленого SYNC-GND Видеосигнал синего DDC-SDA DDC-GND H-SYNC Красный-GND V-SYNC Зеленый-GND DDC-SCL Синий-GND 2) Цифровой...
Seite 364 All manuals and user guides at all-guides.com Назначение штырьков (продолжение) 5) Вход / Выход RS-232C Номер штырька Наименование 9-штырьковый D-SUB 6) Сетевой разъем (8-штырьковый модульный) № штыря RJ45 Сигнал Пара 8-штырьковый модульный С оранжевой/белой полосой Оранжевый С зеленой/белой полосой Синий С...
Seite 365 All manuals and user guides at all-guides.com...
Seite 366 All manuals and user guides at all-guides.com...
Seite 367 All manuals and user guides at all-guides.com...
Seite 368 E-mail :mitsubishi.profesional@sp.mee.com :+64 4 5609133 Sweden (Mitsubishi Electric Europe B.V. Scandinavian Branch) E-mail :projectorsales@bdt.co.nz Hammarbacken 14, Box 750, S-19127, Sollentuna, Sweden Hong Kong (Mitsubishi Electric Ryoden Air-Conditioning & Visual Information Sales Phone :+46-(0)8-6251070 :+46-(0)8-6251036 Systems (Hong Kong) Ltd.) http://www.mitsubishi-ryoden.com.hk Technical Phone...

Diese Anleitung auch für:

Bl109
