Choix de la taille
du biscuit
Réglage de la
profondeur
de fraisage
Réglage de
l'angle de
fraisage
Réglage de la
machine
conformément à
l'épaisseur de la
planche
FRANÇAIS
La taille du biscuit dépend de l'épaisseur du matériau.
Afin d'obtenir un raccord solide, utiliser toujours les biscuits les plus grands
possibles. Pour des épaisseurs de matériau supérieures à 25 mm, utiliser 2 biscuits
en les posant l'un sur l'autre.
Epaisseur du matériauTaille du biscuitDimension
8–12 mm
12–15 mm
> 15 mm

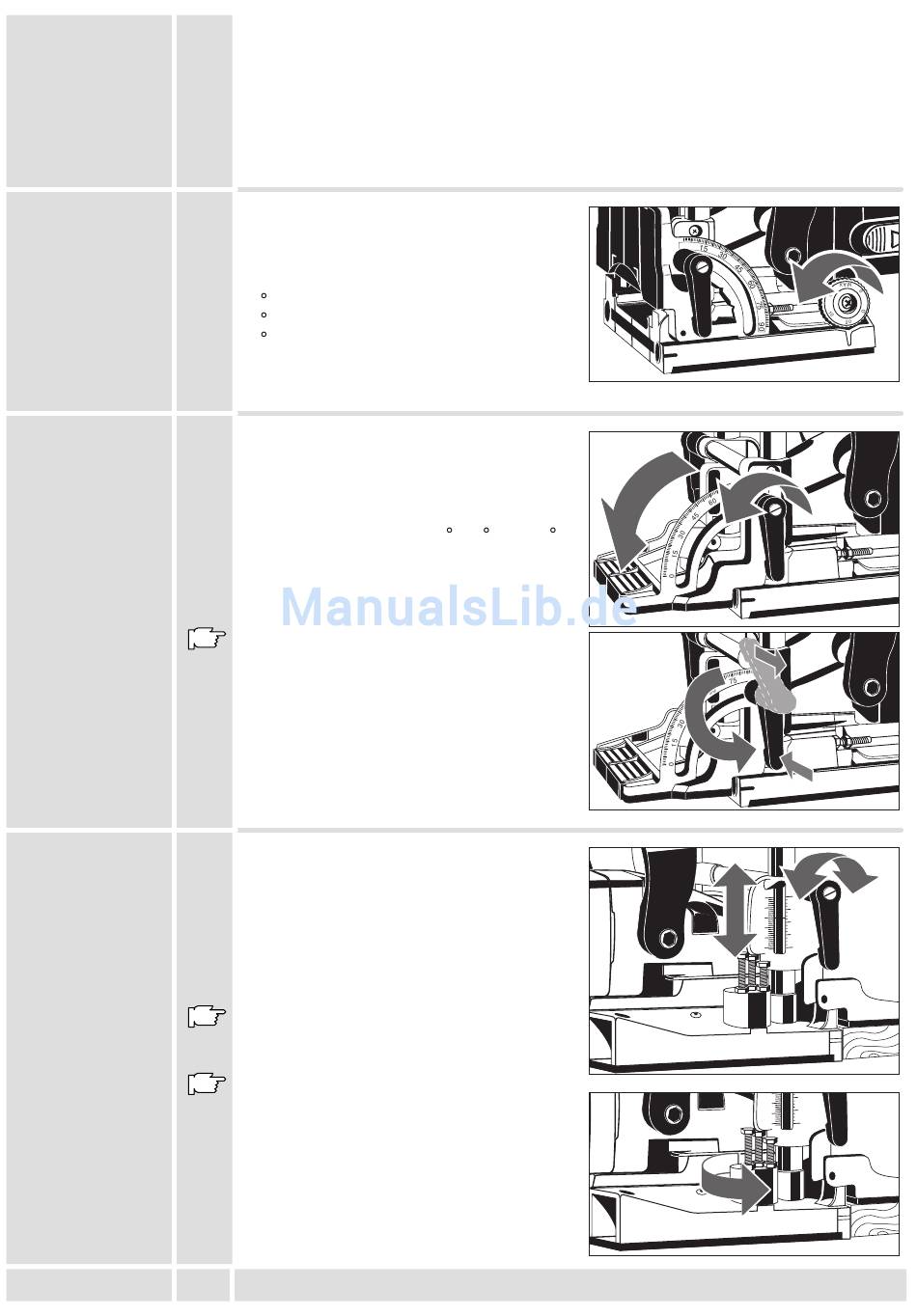

Par l'intermédiaire de la molette régler la
profondeur de fraisage conformément au
biscuit choisi.
Taille
BiscuitProfondeur de fraisage
N 0
0
N 10
10
N 20
20
Simplex
S
Duplex
D
Maximale
Max
Lâcher le levier de blocage de gauche,
régler la butée orientable à l'aide de la
graduation afin d'obtenir l'angle souhaité
(par exemple pour des raccord en onglet),
puis resserrer le levier de blocage.
Les angles principaux 22,5 ; 45 et 67,5
peuvent être ajustés rapidement grâce à un
loqueteau à billes.
Au cas uù le levier de serrage gênerait le
maniement de la machine lors du travail, il
est possible de le retirer afin de le
posotionner différement sans pour autant
lâcher le serrage.
Afin de pouvoir fraiser au centre la rainure
pour le biscuit, il faut régler l'entailleuse –
rainureuse selon l'épaisseur de la planche.
Pour cela, lâcher le levier de blocage de
droite, régler la butée orientable à l'aide de
la graduation conformément à l'épaisseur
de la planche, puis resserrer le levier de
blocage.
Les valeurs de la graduation ne sont
valables que si la plaque à emboîter est
bien montée.
Au cas uù le levier de serrage gênerait le
maniement de la machine lors du travail, il
est possible de le retirer afin de le
posotionner différement sans pour autant
lâcher le serrage.
La butée revolver permet le pré–réglage de
trois épaisseurs de planche. Les valeurs
suivantes sont pré–réglées à l'usine: 16, 19
et 25 mm.
16
0
47x15x4
10
53x19x4
20
56x23x4
8,0 mm
10,0 mm
12,3 mm
13,0 mm
14,7 mm
19,0 mm
20
90
90
0
0
10
1 2
/
20
1
10
1 2
/
20
1
LF 650
