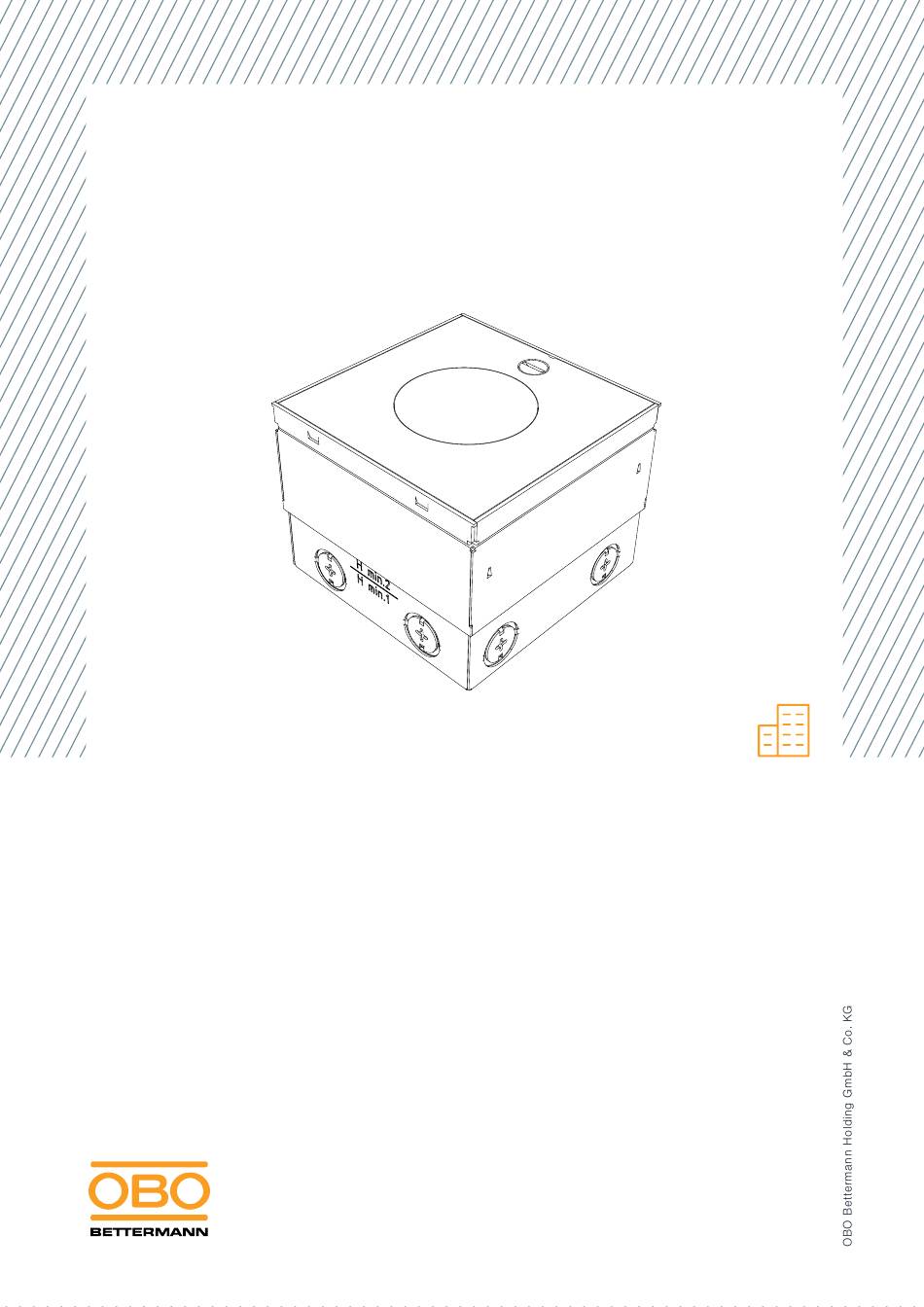

- Seite 1 Montage- anleitung Bodensteckdose UDHOME2 mit Tubus...
- Seite 2 Bodensteckdose UDHOME2 Montageanleitung © 2021 OBO Bettermann Holding GmbH & Co. KG...
-
Seite 3: Inhaltsverzeichnis
15 Bodensteckdose entsorgen ....28 16 Technische Daten ......29 3 | DE Montageanleitung UDHOME2 mit Tubus... - Seite 4 Inhaltsverzeichnis 4 | DE OBO Bettermann...
-
Seite 5: Über Diese Anleitung
– DIN EN 50085-2-2: Elektroinstallationskanalsysteme für elektrische Installationen - Teil 2-2: Besondere Anforderungen für Elektroinstal- lationskanalsysteme für die Montage unterboden, bodenbündig oder aufboden – DIN EN ISO 9001:2008 – DIN EN ISO 14001:2008 5 | DE Montageanleitung UDHOME2 mit Tubus... -
Seite 6: Bestimmungsgemäße Verwendung
– führen. Persönliche Schutzausrüstung Liste der zu verwendenden persönlichen Schutzausrüstung: Handschutz benutzen Fußschutz benutzen Benötigte Werkzeuge Liste der zu verwendendenbenötigten Werkzeuge: – Pozidrive 2 – Schlitzschraubendreher (max. 6 mm) – Kreuzschraubendreher – Maulschlüssel – Silikonkartusche 6 | DE OBO Bettermann... -
Seite 7: Produktübersicht
Höhenerweiterung um weitere 10 bis 60 mm auf Ober- kante Fertigfußboden erhöht werden. Die Bodensteckdose ist mit einer 2-fach Steckdose ausgestattet. Bis zu zwei Datenbuchsen können mit einem optional erhältlichen Datentech- nikträger eingebaut werden. 7 | DE Montageanleitung UDHOME2 mit Tubus... -
Seite 8: Zubehör
Montage des jeweiligen Datenan- schlussmoduls. Einbauprinzip Abb. 2: Einbauprinzip Bodensteckdose Komponenten im Bodenschnitt (Bodenkonstruktion/Höhenverhältnisse können je Bodenplanung abweichen): – Gehäuse der Bodensteckdose – dauerelastische Fugendichtung – Bodenbelag – Trennlage – Estrich (oder Systemboden) – Betonboden 8 | DE OBO Bettermann... -
Seite 9: Montage Vorbereiten
Höhenerweiterung können die Bodensteckdosen bei Abweichungen von den Standardnivellierhöhen um eine Höhe von 10 bis 60 mm erweitert werden. Abb. 3: Nivellierfüße anschrauben 1. Nivellierfüße in Höhenerweiterung schrauben 2. Sicherungsmuttern auf Nivellierfüße schrauben 9 | DE Montageanleitung UDHOME2 mit Tubus... - Seite 10 3. Nivellierfüße mit Dübel und Schraube am Boden festschrauben 4. Höhenerweiterung auf die Höhe der geplanten Oberkante des Estrichs nivellieren. Dabei die Höhe der Bodensteckdose mit einrech- 5. Höhenerweiterung mit den Sicherungsmuttern sichern Abb. 5: Höhenerweiterung festschrauben 10 | DE OBO Bettermann...
-
Seite 11: Bodensteckdose Montieren
Bodensteckdose montieren PZ 2 Abb. 6: Deckel öffnen 1. Drehriegel in der Deckelplatte mit Münze entriegeln und öff- 2. Befestigungsschrauben leicht lösen und Steckdose entfernen 3. Steckdose beiseite legen und aufbewahren. 11 | DE Montageanleitung UDHOME2 mit Tubus... - Seite 12 Bodensteckdose montieren Abb. 7: Bohrlöcher anzeichnen 4. Bohrlöcher auf Betonboden anzeichnen und vorbohren. M 20 M 25 Abb. 8: Leerrohreinführung 5. Nach Bedarf die vorgeprägten Leerrohreinführungen mit einem geeigneten Werkzeug (z. B. Schlitzschraubendreher) aushebeln. 12 | DE OBO Bettermann...
- Seite 13 Befestigungsmaterial (z. B. Dübel und Schrauben) auf dem Betonboden montieren. max. 6 mm Abb. 10: Bodensteckdose nivellieren 7. Gehäuse auf die geplante Oberkante des Estrichs nivellieren. Dabei die Mindesteinbautiefe nicht unterschreiten. (Hmin2: 110 mm) 13 | DE Montageanleitung UDHOME2 mit Tubus...
-
Seite 14: Estrich Verlegen
Bodensteckdose vor der Estrichverlegung mit dem Montagede- ckel schützen. Hinweis! Vor den Estricharbeiten eine geeignete Trennlage am Gehäuse der Bo- densteckdose anbringen, um die Schallübertragung zu reduzieren und eine Estrichanhaftung am Gehäuse zu vermeiden. 14 | DE OBO Bettermann... - Seite 15 Estrich verlegen Abb. 12: Trennlage anbringen 1. Deckelplatte schließen 2. Montageschutzdeckel aufsetzen 3. Trennlage am Gehäuse anbringen Abb. 13: Estrich verlegen 15 | DE Montageanleitung UDHOME2 mit Tubus...
-
Seite 16: Bodenbelag Aufbringen Und Nivellieren
Es gilt: max. 135 mm (Estrich + Bodenbelag) Beschädigungsgefahr durch unzureichende Dehnungsfuge! ACHTUNG Sich ausdehnender Bodenbelag ohne ausreichende Dehnungsfuge führt zu Produktschäden! Bodenbelag am Gehäuse der Bodensteckdose spannungsfrei anarbeiten. Dazu ausreichende Dehnungsfuge mit daue- relastischem Fugenmaterial verfüllen. 16 | DE OBO Bettermann... - Seite 17 2. Bodensteckdose auf die Oberkante des Bodenbelags nivellieren Beschädigungsgefahr durch fehlende Stopfen! ACHTUNG Durch fehlende Stopfen können Feuchtigkeit und Verunreinigungen in die Nivellierhülsen dringen, was zu Produktschäden führt! Stopfen in die 4 Nivellierhülsen einsetzen. 17 | DE Montageanleitung UDHOME2 mit Tubus...
- Seite 18 Bauteile inkl. Innenraum gegenüber den ätzenden Reinigungs- mitteln (z. B. durch flächiges Abkleben) zu schützen. Sollten die Bauteile in Kontakt mit ätzenden Reinigungsmitteln kommen, sind diese sowie die Dichtungen mit klarem Wasser zu reinigen. 18 | DE OBO Bettermann...
-
Seite 19: Elektroinstallation Vornehmen
Außenmantel so weit wie möglich abisolieren. Beschädigungsgefahr durch unsachgemäße Montage! ACHTUNG Unsachgemäße Montage führt zu Produktschäden! Außenmantel des Kabels so weit wie möglich abisolieren, um den korrekten Einbau der Steckdosen zu gewährleisten. 19 | DE Montageanleitung UDHOME2 mit Tubus... - Seite 20 Elektroinstallation vornehmen Abb. 17: Außenmantel abisolieren Abb. 18: Steckdose anschließen 2. Steckdose mit der Anschlussleitung anschließen. 20 | DE OBO Bettermann...
- Seite 21 3. Bodensteckdose durch Anschluss des Erdungskabels in den Schutz- potentialausgleich mit einbeziehen. 4. Steckdose bis zum Anschlag ins Gehäuse schieben. Hinweis! Die Kabel zu einer Schlaufe legen, damit die Montage des Montageträ- gers einfacher wird. 5. Befestigungsschrauben festziehen 21 | DE Montageanleitung UDHOME2 mit Tubus...
-
Seite 22: Datentechnikträger Montieren
Datentechnikträger montieren Abb. 20: Schutzpotentialausgleich verbinden Hinweis! Schutzpotentialausgleich an der Deckelplatte wieder herstellen. Hinweis! PE-Leitung darf nicht die Öffnung für den Tubus verdecken. Datentechnikträger montieren 1. Datenanschlussmodul nach Herstellerangaben im Datentechnikträger montieren. 22 | DE OBO Bettermann... - Seite 23 Datentechnikträger montieren Abb. 21: Datentechnikträger montieren 2. Datentechnikträger einschwenken und Schrauben festziehen. 23 | DE Montageanleitung UDHOME2 mit Tubus...
-
Seite 24: Bodensteckdose Verwenden
Deckel öffnen 1. Deckelplatte über Drehriegel mit Münze entriegeln 2. Deckelplatte öffnen Beschädigungsgefahr durch unzureichende Verriegelung! ACHTUNG Beschädigungsgefahr durch unzureichende Verriegelung! Unzureichen- de Entriegelung des Tubus führt zu Produktschäden! Tubus nach der Installation ordnungsgemäß verriegeln. 24 | DE OBO Bettermann... - Seite 25 Bodensteckdose verwenden Abb. 23: Tubus öffnen 3. Leitungsauslass Tubus bis zum Einrasten herausdrücken 4. Leitungsauslass Tubus durch eine 45°-Drehung verriegeln 5. Tubusdeckel durch aufdrehen öffnen 25 | DE Montageanleitung UDHOME2 mit Tubus...
- Seite 26 Bodensteckdose verwenden Abb. 24: Stecker einstecken 6. Stecker/Kabel durch den Tubus führen und anschließen. 26 | DE OBO Bettermann...
-
Seite 27: Bodensteckdose Pflegen
Bodensteckdose pflegen Abb. 25: Deckel schließen 7. Tubusdeckel schließen. Bodensteckdose pflegen Beschädigungsgefahr durch unzureichende Bodenbelagsarbeiten ACHTUNG und Pflege! Unzureichende Bodenbelagsarbeiten und Pflege führt zu Produktschä- den! 27 | DE Montageanleitung UDHOME2 mit Tubus... -
Seite 28: Bodensteckdose Warten
1. Dichtung alle 2-3 Monate mit Pflegemittel (Art-Nr. 7407 110) pflegen. Bodensteckdose warten Die Bodensteckdose ist wartungsfrei. Bodensteckdose demontieren Eine zerstörungsfreie Demontage der Bodensteckdose ist nicht möglich. Bodensteckdose entsorgen Örtliche Müllentsorgungsvorschriften beachten. – Bodensteckdose: wie Metallschrott – Verpackung: wie Hausmüll – Steckdose: wie Elektroschrott 28 | DE OBO Bettermann... -
Seite 29: Technische Daten
140 x 140 x 110 mm Nivellierbereich 110 bis 135 mm Mindesteinbautiefe 110 mm Bodenpflegeart nass nach EN 50085-2-2 Werkstoff Edelstahl Einsatztemperaturbereich 5 - 60 °C Einführungsöffnungen 8 x M20/M25 Steckdosentyp 2-fach VDE-Steckdose Tab. 1: Technische Daten 29 | DE Montageanleitung UDHOME2 mit Tubus... - Seite 30 Technische Daten 30 | DE OBO Bettermann...
- Seite 31 Technische Daten 31 | DE Montageanleitung UDHOME2 mit Tubus...
- Seite 32 OBO Bettermann Holding GmbH & Co. KG Postfach 1120 58694 Menden DEUTSCHLAND Kundenservice Deutschland Tel.: +49 2373 89 - 17 00 Fax: +49 2373 89 -12 38 E-Mail: info@obo.de www.obo-bettermann.com...
