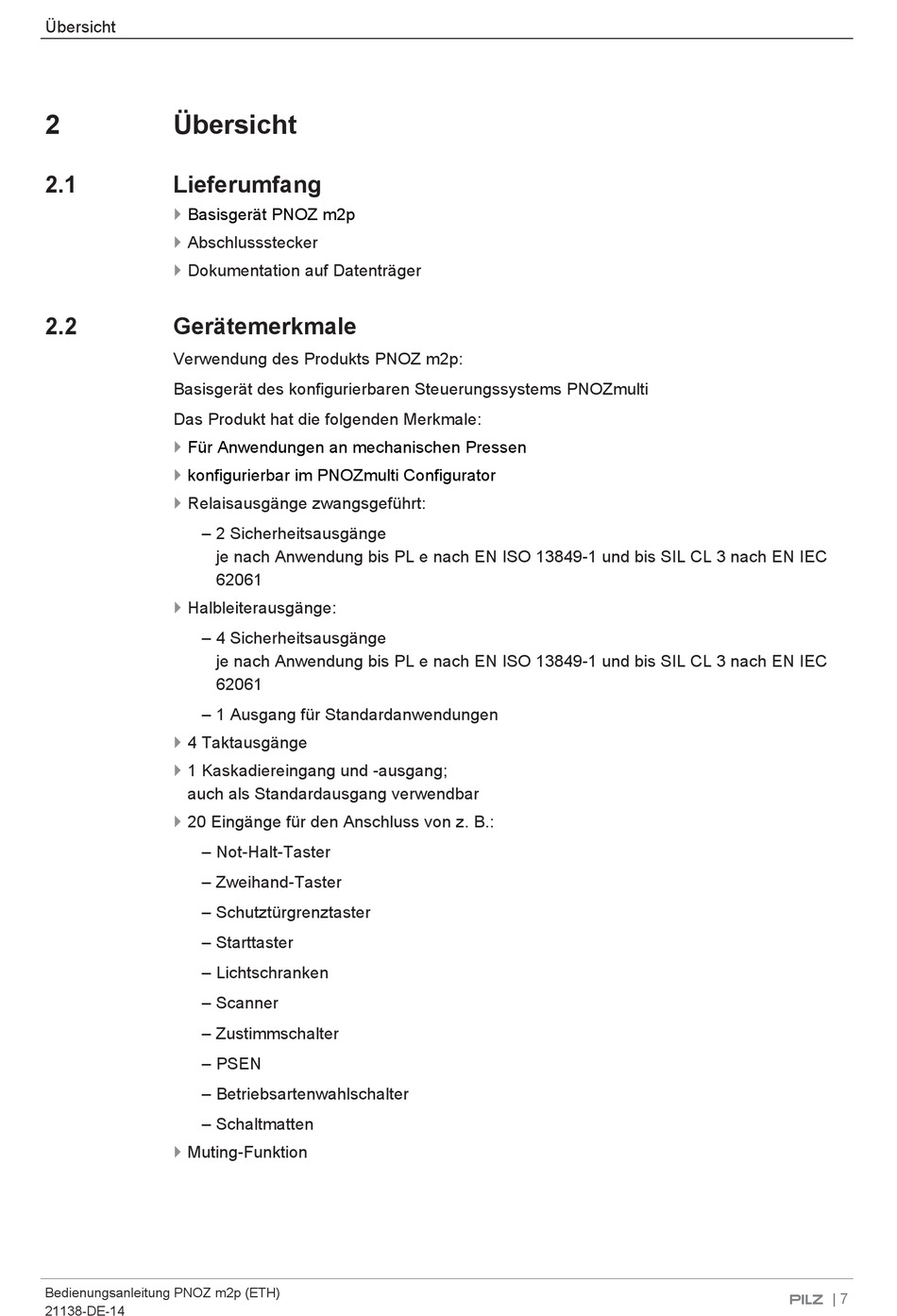

Übersicht
2 Übersicht
2.1

Lieferumfang

}
Basisgerät PNOZ m2p
} Abschlussstecker
}
Dokumentation auf Datenträger
2.2 Gerätemerkmale
Verwendung des Produkts PNOZ m2p:
Basisgerät des konfigurierbaren Steuerungssystems PNOZmulti
Das Produkt hat die folgenden Merkmale:
}
Für Anwendungen an mechanischen Pressen
} konfigurierbar im PNOZmulti Configurator
}
Relaisausgänge zwangsgeführt:
– 2 Sicherheitsausgänge
} Halbleiterausgänge:
– 4 Sicherheitsausgänge
– 1 Ausgang für Standardanwendungen
}
4 Taktausgänge
}
1 Kaskadiereingang und -ausgang;
auch als Standardausgang verwendbar
}
20 Eingänge für den Anschluss von z. B.:
– Not-Halt-Taster
– Zweihand-Taster
– Schutztürgrenztaster
– Starttaster
– Lichtschranken
– Scanner
– Zustimmschalter
– PSEN
– Betriebsartenwahlschalter
– Schaltmatten
} Muting-Funktion
Bedienungsanleitung PNOZ m2p (ETH)
21138-DE-14
je nach Anwendung bis PL e nach EN ISO 13849-1 und bis SIL CL 3 nach EN IEC
62061
je nach Anwendung bis PL e nach EN ISO 13849-1 und bis SIL CL 3 nach EN IEC
62061
| 7
