5.2 Steuereinheit HV50056

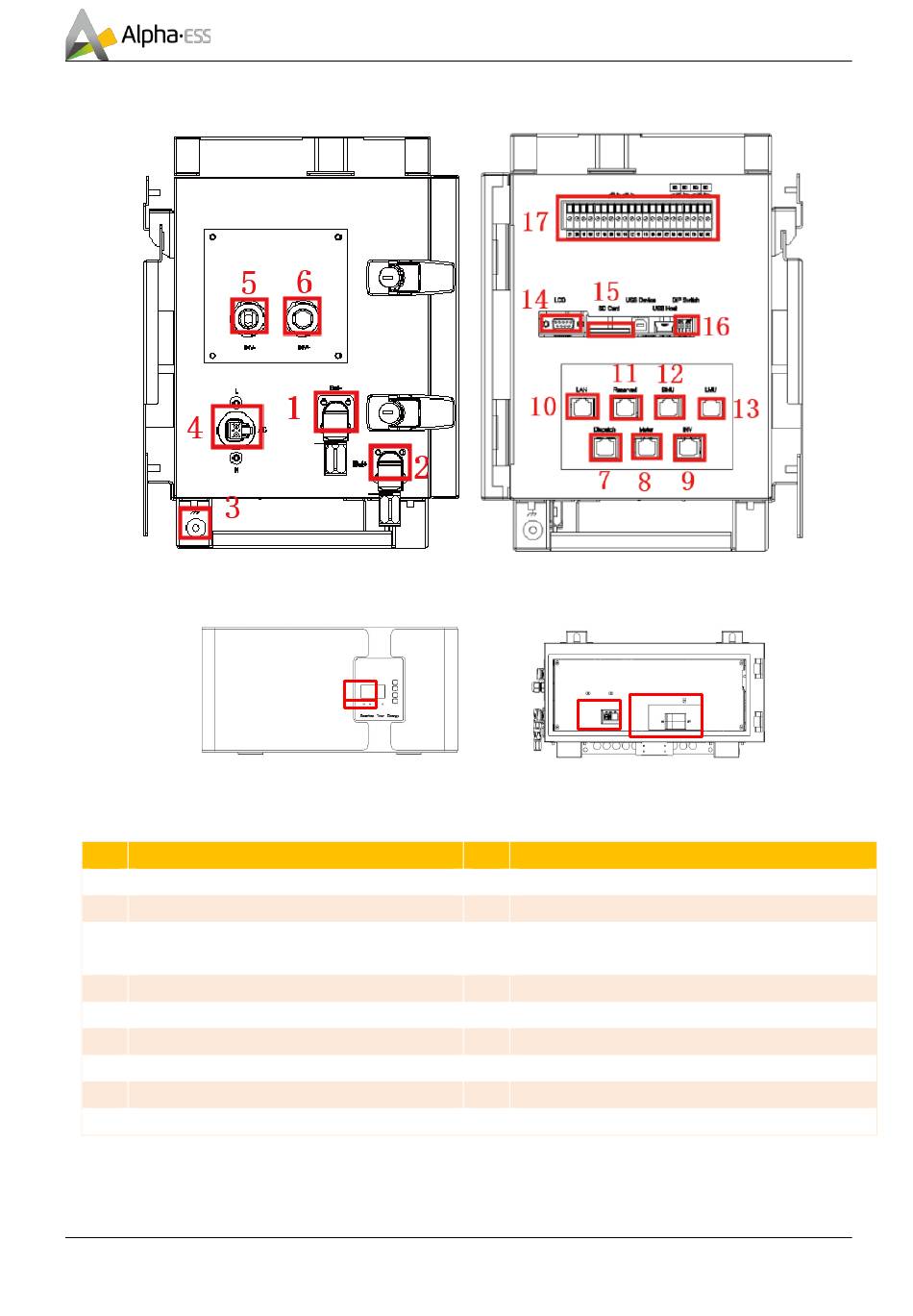

Abbildung 4. Hochspannungs-Steuereinheit - Ansicht von links und rechts
Abbildung 5. Hochspannungssteuerungseinheit - Vorderansicht, Innenansicht - Vorderansicht
Nr. Beschreibung
1 „Bat-"-Anschluss (Batterie)
2 „Bat+"-Anschluss (Batterie)
3 Erdungspunkte (x2) (muss an
Erdungsschiene angeschlossen werden)
4 Ersatzstrom für Display
5 Inv-"-Anschluss
6 „Inv+"-Anschluss
7 Dispatch-Anschluss für Modbus RTU
8 EMS-Zähler-Kommunikationsanschluss
9 INV-Kommunikationsanschluss
Tel: +49 (0) 6103 459 160-1
18
19
Nr. Beschreibung
12 BMU-COM (Entwicklertool)
13 LMU-COM für Batteriekommunikation
14 Externer Kabelanschluss (Entwicklertool)
15 SD-Karte
16 DIP-Schalter
17 AUX-Kontakt
18 LCD-Display
19 LED-Leuchten
20 Kompaktleistungsschalter (MCCB)
