Installation

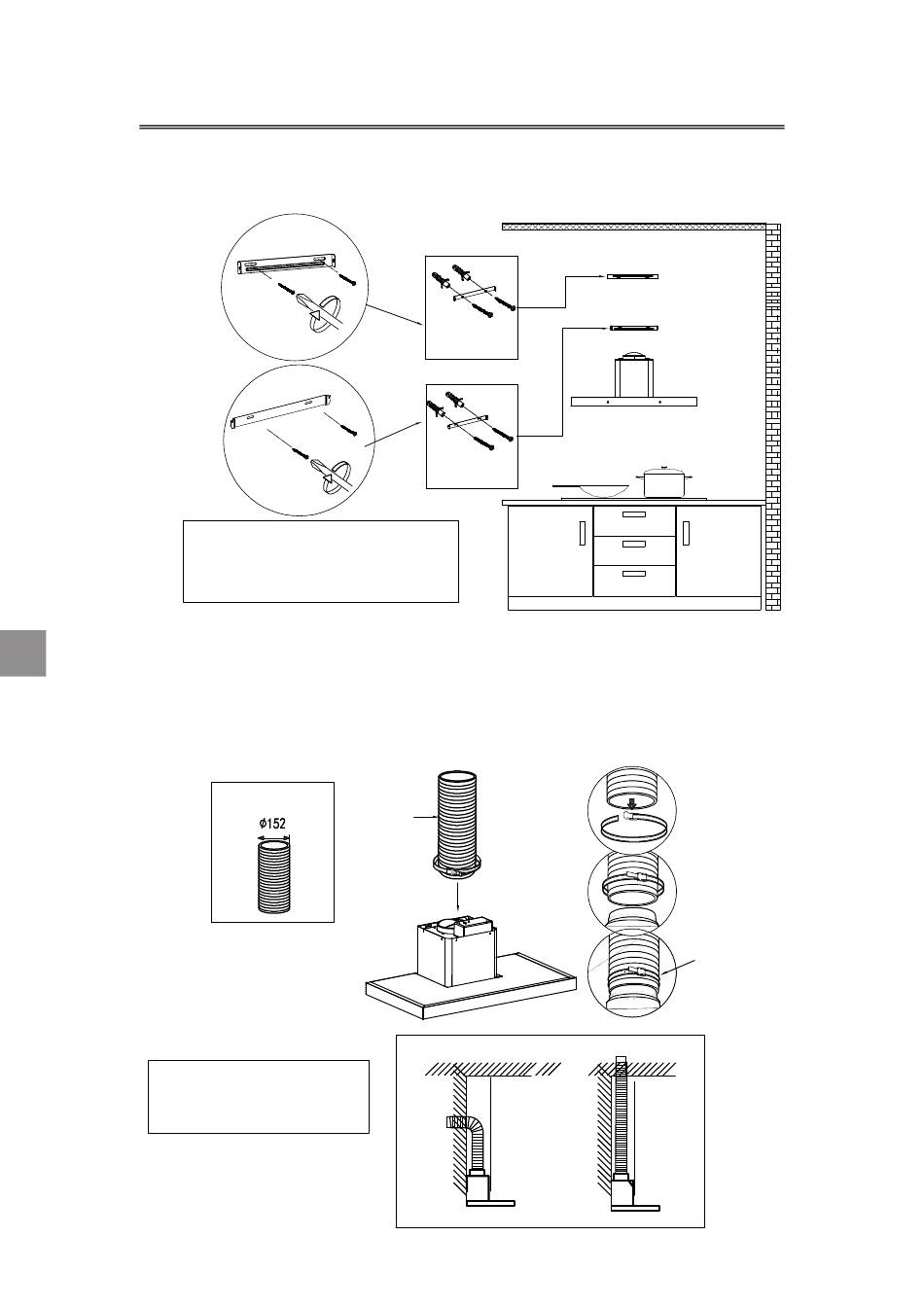

11) Befestigen Sie die obere und untere Schornsteinhalterung mit zwei
4*30mm-Schrauben an den entsprechenden Positionierung löchern
in der Wand.
12) Installieren Sie das Aluminium-Auspuffrohr in den Luftauslass und
DE
verriegeln Sie es mit einem Kabelbinder. Ziehen Sie bitte das andere
Ende des Aluminium-Auspuffrohrs nach oben ins Freie und
verriegeln Sie es auch mit einem Kabelbinder (Hinweis: Dieser
Schritt kann ignoriert werden, wenn Sie Recycling-Modus von
Kohlefilter verwenden).
COMPONENTS:
TEIL4 : Aluminium-Auspuffrohr X 1
TEIL5 : Kabelbinder X 1
COMPONENTS:
TEIL8 : Untere Schornsteinhalterung X 1
TEIL9 : Obere Schornsteinhalterung X 1
TEIL2: 4*30mm Schrauben X 4
Aluminium-
Auspuffrohr
4*30mm
Schrauben
4*30mm
Schrauben
36
Obere
Schornsteinhalterung
Untere
Schornsteinhalterung
Kabelbinder
