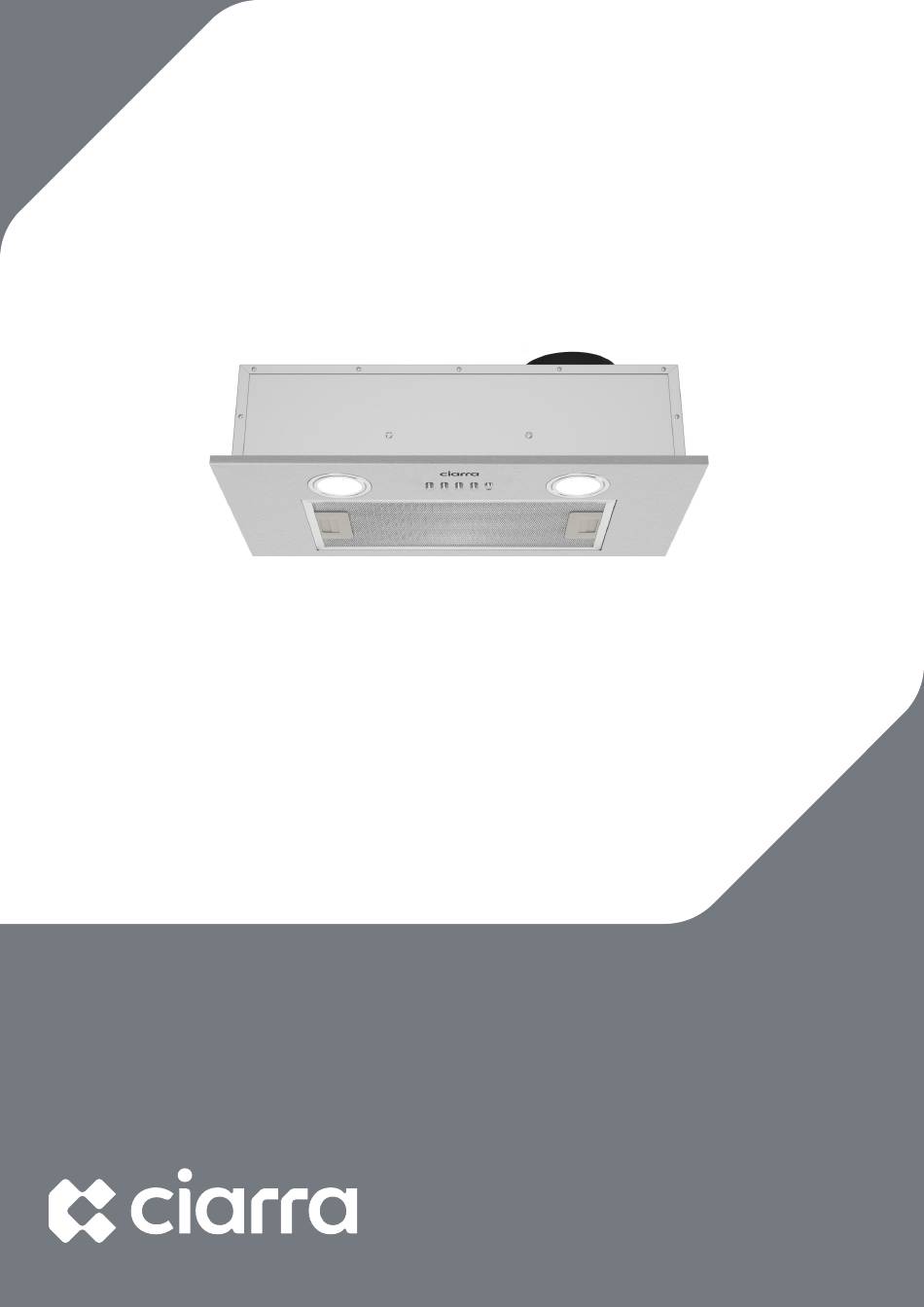

- Seite 1 Model Number: CBCS5913A www.ciarraappliances.com...
- Seite 22 Sehr geehrte Kunden: Vielen Dank für Ihren Einkauf, bitte lesen Sie diese Bedienungsanleitung vor der Installation & Verwendung sorgfältig durch. Bei Fragen kontaktieren Sie uns bitte unter: E-mail: info@ciarraappliances.com...
- Seite 23 INHALT Sicherheit --------------------------------------22-23 Spezifikationen------------------------------------24 Vor der Verwendung der Dunstabzugshaube------25 Vorbereitung für die Installation ------------------26 Installation-------------------------------------27-31 Installation der Dunstabzugshaube--------------------27-30 Installation von Aktivkohlefiltern --------------------------31 Bedienung-----------------------------------------32 Reinigung und Instandhaltung-----------------33-35 Fettfilter --------------------------------------------------33 Aktivkohlefilter--------------------------------------------33 Reinigung von Edelstahl-----------------------------------33 Reinigung von Lackierten Oberflächen--------------------33 LED Ersatz---------------------------------------------34-35 Störungssuche-------------------------------------36 Umweltschutz------------- ------------------------37...
-
Seite 24: Sicherheit
Sicherheit WARNUNG Um das Risiko von Feuer, Stromschlag oder Verletzungen von Personen zu verringern, beachten Sie bitte Folgendes: Verwenden Sie bitte dieses Gerät nur in der vom Hersteller vorgesehenen Weise. Bei Fragen kontaktieren Sie bitte den Hersteller unter der in der Garantie angegebenen Adresse oder Telefonnumme. - Seite 25 Sicherheit WARNUNG UM DAS VERLETZUNGSRISIKO VON PERSONEN BEI DER VERANSTALTUNG ZU REDUZIEREN BEACHTEN SIE BEI EINEM REIHE TOP FETTFEUER FOLGENDES*: ERSTICKEN SIE BITTE DIE FLAMMEN mit einem dicht schließenden Deckel, Backblech oder Metallschale und schalten Sie dann den Brenner aus. Achten Sie darauf, Verbrennungen zu vermeiden. WENN DIE FLAMMEN NICHT SOFORT erlöschen, evakuieren und rufen Sie bitte die Feuerwehr an.
-
Seite 26: Spezifikationen
Spezificationen 220V-240V~ 50Hz Stromspannung 1 x 70W Motorleistung 2 x 2W Leistung von Lampen 520*280*130mm Gerätedimension (W x D x H) Hinweis: Der Hersteller behält sich das Recht vor, technologische Verbesserungen oder Modifikationen ohne vorherige Ankündigung vorzunehmen. -
Seite 27: Vor Der Verwendung Der Dunstabzugshaube
Vor der Verwendung der Dunstabzugshaube VORSICHT: Bevor Sie mit der Installation fortfahren, überprüfen Sie, ob Teile fehlen oder beschädigt sind, wenden Sie sich an den Hersteller. Beachten Sie alle geltenden Gesetze und Verordnungen. Lassen Sie die Dunstabzugshaube von einem qualifizierten Techniker installieren. -
Seite 28: Vorbereitung Für Die Installation
Vorbereitung für die Installation Vorbereitung für die Installation: a) Umluftbetrieb Umluftmodus: Umluft mit Aktivkohlefilter (erforderlich), die Gerüche und Odeure können durch die obere Entlüftungsöffnung gefiltert und entlüftet werden und das Auspuffrohr wird nicht benötigt. Absaugmodus: Sie können das 1,5 m lange Aluminium-Auspuffrohr mit einem Durchmesser von 150 mm zum Absaugen installieren, das im Installationssatz enthalten ist. -
Seite 29: Installation
Installation Installieren Sie die Dunstabzugshaube (Absaugung): Entfernen Sie alle Schutzfolien von der Haube und/oder Teilen. 2) Empfohlene Installationshöhe: 65~75cm über dem Kochfeld für beste Absaugung. Erforderliche Höhe über Gaskochfeld: 750 mm; Erforderliche Höhe über Elektrokochfeld: 650 mm. 650mm 750mm... - Seite 30 Installation 3) Bohren Sie mit einer Bohrmaschine ein rechteckiges Loch von 250 * 490 mm im Schrank. 4) Setzen Sie der Dämpfer auf die Dunstabzugshaube. Drücken Sie die Verriegelung links am Fettfilter und ziehen Sie sie nach unten.
- Seite 31 Installation 5) Lösen Sie die beiden Schrauben der Frontplatte, ziehen Sie die Frontplatte ab und ziehen Sie die Lampenleitung heraus. Öffnen Sie die Netzschutzabdeckung und ziehen Sie den Stecker ab. Dann konnte die Frontplatte entfernt werden. 6) Setzen Sie die Dunstabzugshaube in das rechteckige Loch des Schranks.
- Seite 32 Installation 7) Stecken Sie den Stecker der LED-Beleuchtung in die Stromschutzbox und schließen Sie die Abdeckung. Dann installieren Sie die Frontplatte und bohren Sie zwei Gewindestifte. Anschließend wird der Aluminium-Fettfilter wieder eingebaut. 8) Schließen Sie die Stromversorgung an, schalten Sie die LED- Beleuchtung ein/aus und prüfen Sie, ob die Funktionen ordnungsgemäß...
-
Seite 33: Installation Von Aktivkohlefiltern
Installation Installation von Aktivkohlefiltern (UMLUFT): Aktivkohlefilter kann zum Einfangen von Gerüchen verwendet werden. Damit der Aktivkohlefilter eingebaut werden kann, muss zuerst der Fettfilter abgenommen werden. Drücken Sie bitte das Schloss und ziehen Sie den Fettfilter nach unten. 2. Stecken Sie bitte einen Aktivkohlefilter in das Gerät ein und drehen Sie ihn im Uhrzeigersinn, bis er einrastet. -
Seite 34: Bedienung
Bedienung Schalten Sie bitte Ihre Dunstabzugshaube immer ein, bevor Sie mit dem Kochen beginnen, um einen Luftstrom in der Küche herzustellen. Lassen Sie bitte den Lüfter nach dem Ausschalten des Herdes noch einige Minuten laufen, um die Luft zu reinigen. Dadurch bleibt die gesamte Küche sauberer und frischer. -
Seite 35: Reinigung Und Instandhaltung
Reinigung und Instandhaltung Die ordnungsgemäße Wartung der Dunstabzugshaube gewährleistet die ordnungsgemäße Leistung des Geräts. Ziehen Sie vor der Reinigung des Gerätes den Netzstecker oder trennen Sie die Dunstabzugshaube von der Stromversorgung. FETTFILTER Die Fettfilter sollten regelmäßig gereinigt werden. Kann in der Spülmaschine bei hoher Temperatur ohne Verwendung von Reinigungsmitteln gereinigt werden. -
Seite 36: Led Ersatz
Reinigung und Instandhaltung LED-AUSTAUSCH Rechteckige LED- Leuchte: VORSICHT： Bevor Sie Zubehör reinigen oder reparieren und austauschen, stellen Sie bitte sicher, dass die Stromversorgung vor dem Betrieb unterbrochen wird, um Stromschläge, Schäden am menschlichen Körper und sogar Lebensgefahr zu vermeiden! Wenn die LED-Lampe auszutauschen ist, muss zuerst das Fettfilter abgenommen werden. - Seite 37 Reinigung und Instandhaltung 3. Öffnen Sie die Stromschutzabdeckung, ziehen Sie den Stecker heraus und ersetzen Sie die LED-Lampe mit dem entsprechenden Modell. 4. Schalten Sie das Gerät ein und testen Sie alle Gebläse- und Lichtfunktionen, um sicherzustellen, dass sie richtig funktionieren. Setzen Sie das neue LED-Licht vorsichtig in die Lampenfassung ein, achten Sie bitte darauf, dass Sie bei der Installation auf die Rillen des Beleuchtungspanels zielen.
-
Seite 38: Störungssuche
Kabel mit dem Clip hinter funktionieren dem Lichtgehäuse. nicht Zurücksetzen der Der Anschluss des Verbindung Lichtkabels ist lose Wenn das Problem nach den oben genannten Prüfungen weiterhin besteht, wenden Sie sich bitte an das CIARRA-Kundendienstzentrum, um Hilfe zu erhalten. -
Seite 39: Umweltschutz
Umweltschutz Alte elektrische Produkte dürfen nicht mit dem Hausmüll entsorgt werden. Bitte recyceln Sie die Produkte, wo entsprechende Einrichtungen vorhanden sind. Wenden Sie sich bitte an die örtliche Behörde oder Ihren Händler, um Informationen zum Recycling zu erhalten. Dieses Gerät ist gemäß der europäischen Richtlinie 2012/19/EU über Elektround Elektronik-Altgeräte (WEEE) gekennzeichnet.
