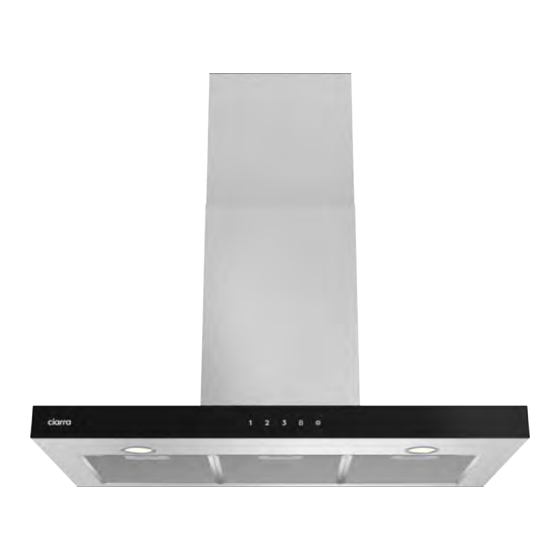

- Seite 1 Model Number: CBCS6102 CBCS9102 CBCB6102 CBCB9102 www.ciarraappliances.com...
- Seite 36 Sehr geehrte Kunden: Vielen Dank für Ihren Einkauf, bitte lesen Sie diese Bedienungsanleitung vor der Installation & Verwendung sorgfältig durch. Bei Fragen kontaktieren Sie uns bitte unter: info@ciarraappliances.com E-mail:...
- Seite 37 INHALT Sicherheit--------------------------------------36-37 Spezifikationen -----------------------------------38 Vor der Verwendung der Dunstabzugshaube ------39 Vorbereitung für die Installation ------------------40 Installation ------------------------------------41-49 Installation der Dunstabzugshaube---------------------41-48 Installation von Aktivkohlefiltern---------------------------49 Bedienung-------------------------------------50-55 Reinigung und Instandhaltung-----------------56-63 Fettfilter ----------------------------------------------------56 Aktivkohlefilter ---------------------------------------------56 Reinigung von Edelstahl------------------------------------56 Reinigung von Lackierten Oberflächen---------------------56 LED Ersatz-----------------------------------------------57-63 Störungssuche ------------------------------------64 Umweltschutz------------- ------------------------65...
-
Seite 38: Sicherheit
Sicherheit WARNUNG Um das Risiko von Feuer, Stromschlag oder Verletzungen von Personen zu verringern, beachten Sie bitte Folgendes: Verwenden Sie bitte dieses Gerät nur in der vom Hersteller vorgesehenen Weise. Bei Fragen kontaktieren Sie bitte den Hersteller unter der in der Garantie angegebenen Adresse oder Telefonnumme. - Seite 39 Sicherheit WARNUNG UM DAS VERLETZUNGSRISIKO VON PERSONEN BEI DER VERANSTALTUNG ZU REDUZIEREN BEACHTEN SIE BEI EINEM REIHE TOP FETTFEUER FOLGENDES*: ERSTICKEN SIE BITTE DIE FLAMMEN mit einem dicht schließenden Deckel, Backblech oder Metallschale und schalten Sie dann den Brenner aus. Achten Sie darauf, Verbrennungen zu vermeiden. WENN DIE FLAMMEN NICHT SOFORT erlöschen, evakuieren und rufen Sie bitte die Feuerwehr an.
-
Seite 40: Spezifikationen
Spezificationen CBCS6102 CBCB6102 CBCS9102 CBCB9102 Stromspannung 220V-240V~ 50Hz Motorleistung 1 x 85W Siehe das Etikett mit der Leistung von Lampen Produktbewertung 600/900*504*548~1028 mm Gerätedimension (W x T x H) Hinweis: Der Hersteller behält sich das Recht vor, technologische Verbesserungen oder Modifikationen ohne... -
Seite 41: Vor Der Verwendung Der Dunstabzugshaube
Vor der Verwendung der Dunstabzugshaube VORSICHT: Bevor Sie mit der Installation fortfahren, überprüfen Sie, ob Teile fehlen oder beschädigt sind, wenden Sie sich an den Hersteller. Beachten Sie alle geltenden Gesetze und Verordnungen. Lassen Sie die Dunstabzugshaube von einem qualifizierten Techniker installieren. -
Seite 42: Vorbereitung Für Die Installation
Vorbereitung für die Installation Vorbereitung für die Installation: a) Umluftbetrieb Umluftmodus: Umluft mit Aktivkohlefilter (erforderlich), die Gerüche und Odeure können durch die obere Entlüftungsöffnung gefiltert und entlüftet werden und das Auspuffrohr wird nicht benötigt. Absaugmodus: Sie können das 1,5 m lange Aluminium-Auspuffrohr mit einem Durchmesser von 150 mm zum Absaugen installieren, das im Installationssatz enthalten ist. -
Seite 43: Installation
Installation Installieren Sie die Dunstabzugshaube (Absaugung): Entfernen Sie alle Schutzfolien von der Haube und/oder Teilen. 2) Empfohlene Installationshöhe: 65~75cm über dem Kochfeld für beste Absaugung. Erforderliche Höhe über Gaskochfeld: 750 mm; Erforderliche Höhe über Elektrokochfeld: 650 mm. 650mm 750mm... - Seite 44 Installation 3) Markieren Sie zuerst mit einem Bleistift die Einbauposition an der Wand, dann messen Sie mit einem Maßband die Höhe von der Ofenoberfläche bis zur Haube (Mittelpunkt des Aluminiumfettfilters) und verwenden Sie eine Wasserwaage, um das Niveau zu halten, und ziehen Sie dann mit einem Bleistift eine horizontale Linie entlang der Wasserwaage.
- Seite 45 Installation 5) Bestimmen Sie die maximale Schornstein Installationshöhe gemäß dem tatsächlichen Szenario und markieren Sie die Schornstein installationsorte entlang der Mittellinie des Installationsdiagramms. Schornstein installationsorte 6) Entfernen Sie das Installations Diagramm, bohren Sie die Löcher, die an der Wand markiert wurden, mit einer elektrischen Bohrmaschine (8-mm-Bohrer) und hämmern Sie den Wandstecker in die Wand.
- Seite 46 Installation 7) Verwenden Sie drei 4 * 30 mm Schrauben, um die Wandhalterung an der Wand zu befestigen. 4 * 30 mm Schrauben 4 * 30 mm Schrauben COMPONENTS: TEIL2: 4 * 30 mm Schrauben X 3 TEIL10: Wandhalterung x 1 8) Entfernen Sie den Aluminium-Fettfilter und hängen Sie die Haube an den entsprechenden Haken der Wandhalterung.
- Seite 47 Installation 9) Verwenden Sie ein Wasserwaage Lineal, um zu messen, ob sich die Haube in einer horizontalen Ebene befindet, und verwenden Sie zwei 4 * 30 mm Schrauben, um in der Sicherheitslochposition der Haube zu verriegeln (nicht obligatorisch, je nach Wunsch des Benutzers, ob sie verriegelt werden soll).
- Seite 48 Installation 11) Befestigen Sie die obere und untere Schornsteinhalterung mit zwei 4*30mm-Schrauben an den entsprechenden Positionierung löchern in der Wand. Obere Schornsteinhalterung Untere 4*30mm Schornsteinhalterung Schrauben 4*30mm Schrauben COMPONENTS: TEIL8 : Untere Schornsteinhalterung X 1 TEIL9 : Obere Schornsteinhalterung X 1 TEIL2: 4*30mm Schrauben X 4 12) Installieren Sie das Aluminium-Auspuffrohr in den Luftauslass und verriegeln Sie es mit einem Kabelbinder.
- Seite 49 Installation 13) Setzen Sie den unteren Schornstein in die Dunstabzugshaube ein (Hinweis: Das Netzkabel muss durch den Schornstein geführt und an die Stromversorgung angeschlossen werden). Oberer Schornstein COMPONENTS: TEIL12 : Unterer Schornstein X 1 Unterer Schornstein 14) Arretieren Sie den unteren Schornstein an beiden Seiten der unteren Schornsteinhalterung.
- Seite 50 Installation 16) Verwenden Sie zwei 4*8 mm-Schrauben, um den oberen Schornstein an der oberen Schornsteinhalterung zu montieren. COMPONENTS: TEIL3 : 4*8mm Schrauben X 2 4*8mm Schrauben 17) Turn the LED lights on/off, and test whether the functions are working properly.
-
Seite 51: Installation Von Aktivkohlefiltern
Installation Installation von Aktivkohlefiltern (UMLUFT): Aktivkohlefilter kann zum Einfangen von Gerüchen verwendet werden. Damit der Aktivkohlefilter eingebaut werden kann, muss zuerst der Fettfilter abgenommen werden. Drücken Sie bitte das Schloss und ziehen Sie den Fettfilter nach unten. 2. Stecken Sie bitte einen Aktivkohlefilter in das Gerät ein und drehen Sie ihn im Uhrzeigersinn, bis er einrastet. -
Seite 52: Bedienung
Bedienung Bevor Sie mit dem Kochen beginnen, schalten Sie immer Ihre Dunstabzugshaube ein, um einen Luftstrom in der Küche herzustellen. Elektronische Tasten Bedienen Sie die Dunstabzugshaube wie folgt: Standby-Modus Nachdem die Dunstabzugshaube eingestöpselt hat, ertönt der Summer und alle Kontrollleuchten leuchtet 1 Sekunde und dann aus. Die Dunstabzugshaube geht in den Standby-Modus. - Seite 53 Bedienung Bevor Sie mit dem Kochen beginnen, schalten Sie immer Ihre Dunstabzugshaube ein, um einen Luftstrom in der Küche herzustellen. Lassen Sie das Gebläse einige Minuten laufen, um die Luft zu reinigen, nachdem Sie die Dunstabzugshaube ausgeschaltet haben. Dies wird dazu beitragen, die gesamte Küche sauber und frisch zu halten.
- Seite 54 Bedienung Smart Life APP Die Smart Life App herunterladen und installieren 1. Sie müssen ein Android-Handy oder iPhone verwenden, um diese App herunterladen und verwenden zu können. 2. Öffnen Sie den App Store (Apple-Geräte) oder Google Play Store (Android-Geräte) auf Ihrem Smartphone oder Tablet. Suchen Sie im Store nach „Smart Life“...
- Seite 55 Bedienung 2. Wählen Sie 1. Öffnen Sie die 3. Wählen Sie die „Küchengeräte“ aus der Smart Life App und „Dunstabzugshau Menüleiste auf der be“. klicken Sie auf „Gerät linken Seite. hinzufügen“. 4. Verbinden Sie Ihr 5. Klicken Sie auf 6. Drücken Sie „Light Ein/ Zuhause "Weiter", um zum Aus“...
- Seite 56 Bedienung 7. Klicken Sie auf „Prüfen 8. Gerät hinzufügen... 9. Wenn Sie diese Sie, ob den Status der Schnittstelle sehen, Kontrollleucht schnell bedeutet dies, dass Sie Ihr blinkt“ und klicken Sie Gerät erfolgreich „Weiter“. verbunden haben. 12. Wählen Sie „Mitglied 11.
- Seite 57 Bedienung Über das Bedienfeld: Ein/Aus Schalter Licht Ein/Aus Wenn die Beleuchtung ausgeschaltet ist, drücken Sie diese Taste einmal, um die Beleuchtung einzuschalten. Drücken Sie diese Taste erneut, um die Beleuchtung auszuschalten. Lüfterstufen-Taste An der Dunstabzugshaube können Sie die entsprechenden Gänge von 1-2-3-P steuern.
-
Seite 58: Reinigung Und Instandhaltung
Reinigung und Instandhaltung Die ordnungsgemäße Wartung der Dunstabzugshaube gewährleistet die ordnungsgemäße Leistung des Geräts. Ziehen Sie vor der Reinigung des Gerätes den Netzstecker oder trennen Sie die Dunstabzugshaube von der Stromversorgung. FETTFILTER Die Fettfilter sollten regelmäßig gereinigt werden. Kann in der Spülmaschine bei hoher Temperatur ohne Verwendung von Reinigungsmitteln gereinigt werden. -
Seite 59: Led Ersatz
Reinigung und Instandhaltung LED-AUSTAUSCH Rechteckige LED- Leuchte(Led-Lichtring): VORSICHT： Bevor Sie Zubehör reinigen oder reparieren und austauschen, stellen Sie bitte sicher, dass die Stromversorgung vor dem Betrieb unterbrochen wird, um Stromschläge, Schäden am menschlichen Körper und sogar Lebensgefahr zu vermeiden! Wenn die LED-Lampe auszutauschen ist, muss zuerst das Fettfilter abgenommen werden. - Seite 60 Reinigung und Instandhaltung 3. Öffnen Sie die Stromschutzabdeckung, ziehen Sie den Stecker heraus und ersetzen Sie die LED-Lampe mit dem entsprechenden Modell. 4. Schalten Sie das Gerät ein und testen Sie alle Gebläse- und Lichtfunktionen, um sicherzustellen, dass sie richtig funktionieren. Setzen Sie das neue LED-Licht vorsichtig in die Lampenfassung ein, achten Sie bitte darauf, dass Sie bei der Installation auf die Rillen des Beleuchtungspanels zielen.
- Seite 61 Reinigung und Instandhaltung LED-AUSTAUSCH Rechteckige LED- Leuchte(Rechteckige Led-Leuchte): VORSICHT： Bevor Sie Zubehör reinigen oder reparieren und austauschen, stellen Sie bitte sicher, dass die Stromversorgung vor dem Betrieb unterbrochen wird, um Stromschläge, Schäden am menschlichen Körper und sogar Lebensgefahr zu vermeiden! Wenn die LED-Lampe auszutauschen ist, muss zuerst das Fettfilter abgenommen werden.
- Seite 62 Reinigung und Instandhaltung 3. Öffnen Sie die Stromschutzabdeckung, ziehen Sie den Stecker heraus und ersetzen Sie die LED-Lampe mit dem entsprechenden Modell. 4. Schalten Sie das Gerät ein und testen Sie alle Gebläse- und Lichtfunktionen, um sicherzustellen, dass sie richtig funktionieren. Setzen Sie das neue LED-Licht vorsichtig in die Lampenfassung ein, achten Sie bitte darauf, dass Sie bei der Installation auf die Rillen des Beleuchtungspanels zielen.
- Seite 63 Reinigung und Instandhaltung LED-AUSTAUSCH Rechteckige LED- Leuchte(Led-Lichtstreifen): VORSICHT： Bevor Sie Zubehör reinigen oder reparieren und austauschen, stellen Sie bitte sicher, dass die Stromversorgung vor dem Betrieb unterbrochen wird, um Stromschläge, Schäden am menschlichen Körper und sogar Lebensgefahr zu vermeiden! Wenn die LED-Lampe auszutauschen ist, muss zuerst das Fettfilter abgenommen werden.
- Seite 64 Reinigung und Instandhaltung 3. Entfernen Sie die LED-Lichtplatine und ziehen Sie den Stecker heraus. 4. Lösen Sie mit einem Kreuzschlitzschraubendreher die 2 Schrauben, mit denen die LED auf der Lichtplatine befestigt ist, entfernen Sie die LED-Lichtleiste, ersetzen Sie sie durch eine neue LED-Lichtleiste und befestigen Sie die Befestigungsschrauben wieder.
- Seite 65 Reinigung und Instandhaltung 5. Stecken Sie das LED-Lichtkabel in die Anschlussklemme. 6. Bringen Sie die LED-Platine in der richtigen Position auf der Haube an und sichern Sie die 2 Befestigungsschrauben mit einem Kreuzschlitzschraubendreher. 7. Setzen Sie den Fettfilter wieder ein, es kann losgehen.
-
Seite 66: Störungssuche
Kabel mit dem Clip hinter funktionieren dem Lichtgehäuse. nicht Zurücksetzen der Der Anschluss des Verbindung Lichtkabels ist lose Wenn das Problem nach den oben genannten Prüfungen weiterhin besteht, wenden Sie sich bitte an das CIARRA-Kundendienstzentrum, um Hilfe zu erhalten. -
Seite 67: Umweltschutz
Umweltschutz Alte elektrische Produkte dürfen nicht mit dem Hausmüll entsorgt werden. Bitte recyceln Sie die Produkte, wo entsprechende Einrichtungen vorhanden sind. Wenden Sie sich bitte an die örtliche Behörde oder Ihren Händler, um Informationen zum Recycling zu erhalten. Dieses Gerät ist gemäß der europäischen Richtlinie 2012/19/EU über Elektround Elektronik-Altgeräte (WEEE) gekennzeichnet.
