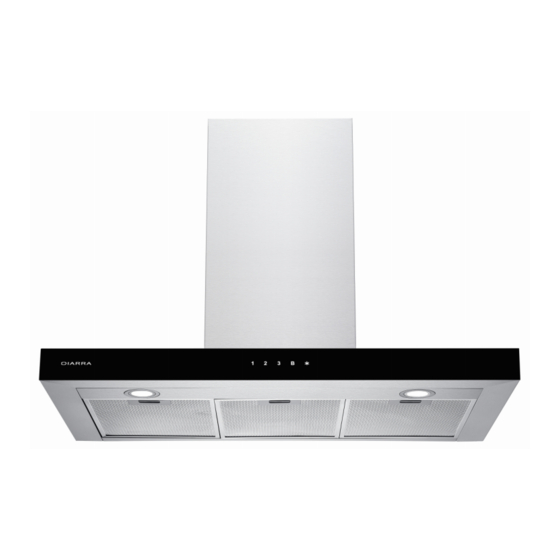

CIARRA CBCS6102 Benutzerhandbuch Und Installationsanleitung
  1. Anleitungen
  2. Marken
  3. CIARRA Anleitungen
  4. Dunstabzugshauben
  5. CBCS6102
  6. Benutzerhandbuch und installationsanleitung

CIARRA CBCS6102 Benutzerhandbuch Und Installationsanleitung

Vorschau ausblenden Andere Handbücher für CBCS6102:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Model Number:
CBCS6102
CBCS9102
www.ciarraappliances.com
Inhaltsverzeichnis
loading

Verwandte Anleitungen für CIARRA CBCS6102

Inhaltszusammenfassung für CIARRA CBCS6102

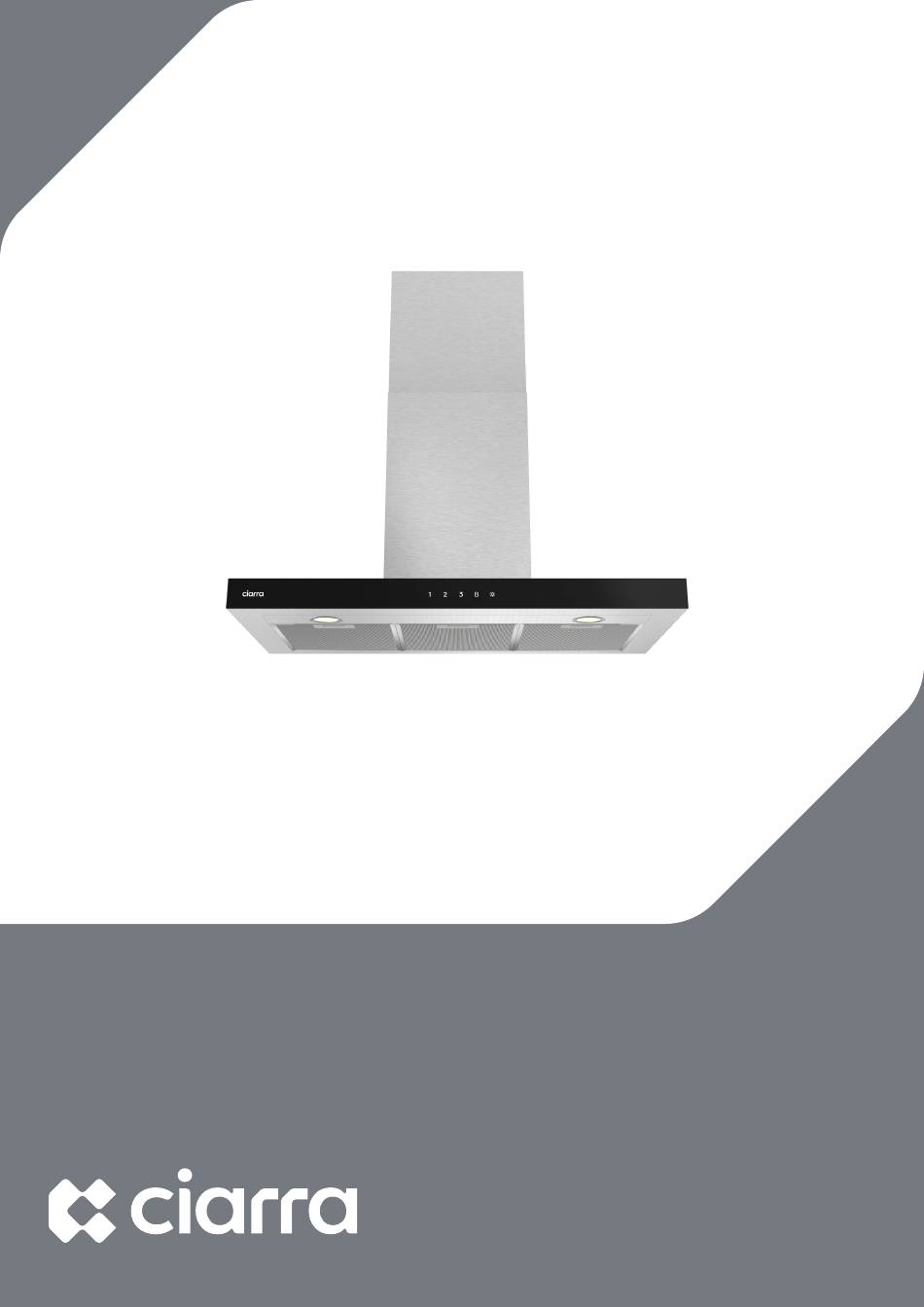

  • Seite 1 Model Number: CBCS6102 CBCS9102 www.ciarraappliances.com...
  • Seite 26 Sehr geehrte Kunden: Vielen Dank für Ihren Einkauf, bitte lesen Sie diese Bedienungsanleitung vor der Installation & Verwendung sorgfältig durch. Bei Fragen kontaktieren Sie uns bitte unter: E-mail: info@ciarraappliances.com...
  • Seite 27 INHALT Sicherheit--------------------------------------26-27 Spezifikationen -----------------------------------28 Vor der Verwendung der Dunstabzugshaube------29 Vorbereitung für die Installation ------------------30 Installation -------------------------------------31-39 Installation der Dunstabzugshaube---------------------31-38 Installation von Aktivkohlefiltern---------------------------39 Bedienung-----------------------------------------40 Reinigung und Instandhaltung -----------------41-43 Fettfilter ---------------------------------------------------41 Aktivkohlefilter---------------------------------------------41 Reinigung von Edelstahl------------------------------------41 Reinigung von Lackierten Oberflächen---------------------41 LED Ersatz ---------------------------------------------42-43 Störungssuche-------------------------------------44 Umweltschutz------------- ------------------------45...

  • Seite 28: Sicherheit

    Sicherheit WARNUNG Um das Risiko von Feuer, Stromschlag oder Verletzungen von Personen zu verringern, beachten Sie bitte Folgendes:  Verwenden Sie bitte dieses Gerät nur in der vom Hersteller vorgesehenen Weise. Bei Fragen kontaktieren Sie bitte den Hersteller unter der in der Garantie angegebenen Adresse oder Telefonnumme.
  • Seite 29 Sicherheit WARNUNG UM DAS VERLETZUNGSRISIKO VON PERSONEN BEI DER VERANSTALTUNG ZU REDUZIEREN BEACHTEN SIE BEI EINEM REIHE TOP FETTFEUER FOLGENDES*: ERSTICKEN SIE BITTE DIE FLAMMEN mit einem dicht schließenden Deckel, Backblech oder Metallschale und schalten Sie dann den Brenner aus. Achten Sie darauf, Verbrennungen zu vermeiden. WENN DIE FLAMMEN NICHT SOFORT erlöschen, evakuieren und rufen Sie bitte die Feuerwehr an.

  • Seite 30: Spezifikationen

    Spezificationen CBCS6102 CBCS9102 Stromspannung 220V-240V~ 50Hz Motorleistung 1 x 85W Leistung von Lampen 2 x 1.5W 600/900*504*548~1028 mm Gerätedimension (W x T x H) Hinweis: Der Hersteller behält sich das Recht vor, technologische Verbesserungen oder Modifikationen ohne vorherige Ankündigung vorzunehmen.

  • Seite 31: Vor Der Verwendung Der Dunstabzugshaube

    Vor der Verwendung der Dunstabzugshaube VORSICHT: Bevor Sie mit der Installation fortfahren, überprüfen Sie, ob Teile fehlen oder beschädigt sind, wenden Sie sich an den Hersteller. Beachten Sie alle geltenden Gesetze und Verordnungen. Lassen Sie die Dunstabzugshaube von einem qualifizierten Techniker installieren.

  • Seite 32: Vorbereitung Für Die Installation

    Vorbereitung für die Installation Vorbereitung für die Installation: a) Umluftbetrieb Umluftmodus: Umluft mit Aktivkohlefilter (erforderlich), die Gerüche und Odeure können durch die obere Entlüftungsöffnung gefiltert und entlüftet werden und das Auspuffrohr wird nicht benötigt. Absaugmodus: Sie können das 1,5 m lange Aluminium-Auspuffrohr mit einem Durchmesser von 150 mm zum Absaugen installieren, das im Installationssatz enthalten ist.

  • Seite 33: Installation

    Installation Installieren Sie die Dunstabzugshaube (Absaugung): Entfernen Sie alle Schutzfolien von der Haube und/oder Teilen. 2) Empfohlene Installationshöhe: 65~75cm über dem Kochfeld für beste Absaugung.  Erforderliche Höhe über Gaskochfeld: 750 mm;  Erforderliche Höhe über Elektrokochfeld: 650 mm. 650mm 750mm...
  • Seite 34 Installation 3) Markieren Sie zuerst mit einem Bleistift die Einbauposition an der Wand, dann messen Sie mit einem Maßband die Höhe von der Ofenoberfläche bis zur Haube (Mittelpunkt des Aluminiumfettfilters) und verwenden Sie eine Wasserwaage, um das Niveau zu halten, und ziehen Sie dann mit einem Bleistift eine horizontale Linie entlang der Wasserwaage.
  • Seite 35 Installation 5) Bestimmen Sie die maximale Schornstein Installationshöhe gemäß dem tatsächlichen Szenario und markieren Sie die Schornstein installationsorte entlang der Mittellinie des Installationsdiagramms. Schornstein installationsorte 6) Entfernen Sie das Installations Diagramm, bohren Sie die Löcher, die an der Wand markiert wurden, mit einer elektrischen Bohrmaschine (8-mm-Bohrer) und hämmern Sie den Wandstecker in die Wand.
  • Seite 36 Installation 7) Verwenden Sie drei 4 * 30 mm Schrauben, um die Wandhalterung an der Wand zu befestigen. 4 * 30 mm Schrauben 4 * 30 mm Schrauben COMPONENTS: TEIL2: 4 * 30 mm Schrauben X 3 TEIL10: Wandhalterung x 1 8) Entfernen Sie den Aluminium-Fettfilter und hängen Sie die Haube an den entsprechenden Haken der Wandhalterung.
  • Seite 37 Installation 9) Verwenden Sie ein Wasserwaage Lineal, um zu messen, ob sich die Haube in einer horizontalen Ebene befindet, und verwenden Sie zwei 4 * 30 mm Schrauben, um in der Sicherheitslochposition der Haube zu verriegeln (nicht obligatorisch, je nach Wunsch des Benutzers, ob sie verriegelt werden soll).
  • Seite 38 Installation 11) Befestigen Sie die obere und untere Schornsteinhalterung mit zwei 4*30mm-Schrauben an den entsprechenden Positionierung löchern in der Wand. Obere Schornsteinhalterung Untere 4*30mm Schornsteinhalterung Schrauben 4*30mm Schrauben COMPONENTS: TEIL8 : Untere Schornsteinhalterung X 1 TEIL9 : Obere Schornsteinhalterung X 1 TEIL2: 4*30mm Schrauben X 4 12) Installieren Sie das Aluminium-Auspuffrohr in den Luftauslass und verriegeln Sie es mit einem Kabelbinder.
  • Seite 39 Installation 13) Setzen Sie den unteren Schornstein in die Dunstabzugshaube ein (Hinweis: Das Netzkabel muss durch den Schornstein geführt und an die Stromversorgung angeschlossen werden). Oberer Schornstein COMPONENTS: TEIL12 : Unterer Schornstein X 1 Unterer Schornstein 14) Arretieren Sie den unteren Schornstein an beiden Seiten der unteren Schornsteinhalterung.
  • Seite 40 Installation 16) Verwenden Sie zwei 4*8 mm-Schrauben, um den oberen Schornstein an der oberen Schornsteinhalterung zu montieren. COMPONENTS: TEIL3 : 4*8mm Schrauben X 2 4*8mm Schrauben 17) Turn the LED lights on/off, and test whether the functions are working properly.

  • Seite 41: Installation Von Aktivkohlefiltern

    Installation Installation von Aktivkohlefiltern (UMLUFT): Aktivkohlefilter kann zum Einfangen von Gerüchen verwendet werden. Damit der Aktivkohlefilter eingebaut werden kann, muss zuerst der Fettfilter abgenommen werden. Drücken Sie bitte das Schloss und ziehen Sie den Fettfilter nach unten. 2. Stecken Sie bitte einen Aktivkohlefilter in das Gerät ein und drehen Sie ihn im Uhrzeigersinn, bis er einrastet.

  • Seite 42: Bedienung

    Bedienung Bevor Sie mit dem Kochen beginnen, schalten Sie immer Ihre Dunstabzugshaube ein, um einen Luftstrom in der Küche herzustellen. Elektronische Tasten Bedienen Sie die Dunstabzugshaube wie folgt: Standby-Modus Nachdem die Dunstabzugshaube eingestöpselt hat, ertönt der Summer und alle Kontrollleuchten leuchtet 1 Sekunde und dann aus. Die Dunstabzugshaube geht in den Standby-Modus.

  • Seite 43: Reinigung Und Instandhaltung

    Reinigung und Instandhaltung Die ordnungsgemäße Wartung der Dunstabzugshaube gewährleistet die ordnungsgemäße Leistung des Geräts. Ziehen Sie vor der Reinigung des Gerätes den Netzstecker oder trennen Sie die Dunstabzugshaube von der Stromversorgung. FETTFILTER Die Fettfilter sollten regelmäßig gereinigt werden. Kann in der Spülmaschine bei hoher Temperatur ohne Verwendung von Reinigungsmitteln gereinigt werden.

  • Seite 44: Led Ersatz

    Reinigung und Instandhaltung LED-AUSTAUSCH  Rechteckige LED- Leuchte: VORSICHT： Bevor Sie Zubehör reinigen oder reparieren und austauschen, stellen Sie bitte sicher, dass die Stromversorgung vor dem Betrieb unterbrochen wird, um Stromschläge, Schäden am menschlichen Körper und sogar Lebensgefahr zu vermeiden! Wenn die LED-Lampe auszutauschen ist, muss zuerst das Fettfilter abgenommen werden.
  • Seite 45 Reinigung und Instandhaltung 3. Öffnen Sie die Stromschutzabdeckung, ziehen Sie den Stecker heraus und ersetzen Sie die LED-Lampe mit dem entsprechenden Modell. 4. Schalten Sie das Gerät ein und testen Sie alle Gebläse- und Lichtfunktionen, um sicherzustellen, dass sie richtig funktionieren. Setzen Sie das neue LED-Licht vorsichtig in die Lampenfassung ein, achten Sie bitte darauf, dass Sie bei der Installation auf die Rillen des Beleuchtungspanels zielen.

  • Seite 46: Störungssuche

    Kabel mit dem Clip hinter funktionieren dem Lichtgehäuse. nicht Zurücksetzen der Der Anschluss des Verbindung Lichtkabels ist lose Wenn das Problem nach den oben genannten Prüfungen weiterhin besteht, wenden Sie sich bitte an das CIARRA-Kundendienstzentrum, um Hilfe zu erhalten.

  • Seite 47: Umweltschutz

    Umweltschutz Alte elektrische Produkte dürfen nicht mit dem Hausmüll entsorgt werden. Bitte recyceln Sie die Produkte, wo entsprechende Einrichtungen vorhanden sind. Wenden Sie sich bitte an die örtliche Behörde oder Ihren Händler, um Informationen zum Recycling zu erhalten. Dieses Gerät ist gemäß der europäischen Richtlinie 2012/19/EU über Elektround Elektronik-Altgeräte (WEEE) gekennzeichnet.
