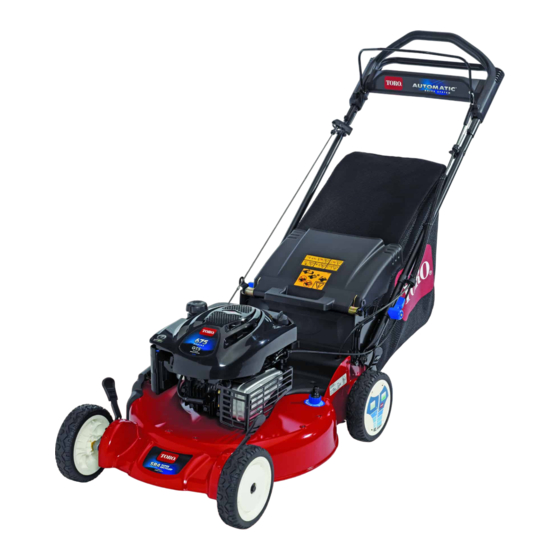

53 cm Super Recycler
Modellnr. 20792-Seriennr. 315000001 und höher

Einführung

Dieser handgeführte Rasenmäher mit Sichelmessern
sollte von Privatleuten oder geschulten Lohnarbeitern
verwendet werden. Er ist hauptsächlich für das Mähen
von Gras auf gepflegten Grünflächen in Privatanlagen
gedacht. Er ist nicht für das Schneiden von Büschen
oder für einen landwirtschaftlichen Einsatz gedacht.
Lesen Sie diese Informationen sorgfältig durch, um sich mit
dem ordnungsgemäßen Einsatz und der Wartung des Geräts
vertraut zu machen und Verletzungen und eine Beschädigung
des Geräts zu vermeiden. Sie tragen die Verantwortung für
einen ordnungsgemäßen und sicheren Einsatz des Geräts.
Wenden Sie sich hinsichtlich Informationen zu Produkten und
Zubehör sowie Angaben zu Ihrem örtlichen Vertragshändler
oder zur Registrierung des Produkts direkt an Toro unter
www.Toro.com.
Wenden Sie sich an den offiziellen Toro Vertragshändler
oder Kundendienst, wenn Sie eine Serviceleistung, Toro
Originalersatzteile oder weitere Informationen benötigen.
Haben Sie dafür die Modell- und Seriennummern der
Maschine griffbereit. In
Bild 1
und Seriennummern auf dem Produkt angegeben.
1. Typenschild mit Modell- und Seriennummer
Tragen Sie hier bitte die Modell- und Seriennummern der
Maschine ein:
Modellnr.
Seriennr.
© 2014-The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
wird der Standort der Modell-
Bild 1
Registrieren Sie Ihr Produkt unter
www.Toro.com.
®
Rasenmäher
In dieser Anleitung werden potenzielle Gefahren
angeführt, und Sicherheitsmeldungen werden vom
Sicherheitswarnsymbol
(Bild
eine Gefahr hinweist, die zu schweren oder tödlichen
Verletzungen führen kann, wenn Sie die empfohlenen
Sicherheitsvorkehrungen nicht einhalten.
1. Sicherheitswarnsymbol
In dieser Anleitung werden zwei Begriffe zur Hervorhebung
von Informationen verwendet. Wichtig weist auf spezielle
mechanische Informationen hin, und Hinweis hebt
allgemeine Informationen hervor, die Ihre besondere
Beachtung verdienen.
Dieses Produkt entspricht allen relevanten europäischen
Richtlinien. Weitere Angaben finden Sie in der
produktspezifischen Konformitätsbescheinigung.
Nettodrehzahl: Die Brutto- oder Nettodrehzahl dieses
Motors wurden vom Motorhersteller im Labor gemäß SAE
J1940 ermittelt. Aufgrund der Konfiguration zur Erfüllung
von Sicherheits-, Emissions- und Betriebsanforderungen
ist die tatsächliche Motorleistung in dieser Klasse der
Rasenmäher wesentlich niedriger. Unter www.Toro.com
finden Sie die technischen Daten für Ihre Rasenmäher-Modell.
Modifizieren Sie nicht die Motorbedienelemente oder die
Geschwindigkeit des Motorfliehkraftreglers, da dies zu
unsicheren Einsatzbedingungen und Verletzungen führen
kann.
Inhalt
Einführung ................................................................... 1
Sicherheit ...................................................................... 2
Rasenmähern ...................................................... 2
Schalldruck ............................................................ 4
Schallleistung ......................................................... 4
Hand-/Armvibration............................................... 4
Sicherheits- und Bedienungsschilder .......................... 4
Einrichtung ................................................................... 6
Originaldokuments (DE)
Alle Rechte vorbehalten
Form No. 3388-568 Rev A
Bedienungsanleitung
2) gekennzeichnet, das auf
Bild 2
*3388-568* A
Druck: USA

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Toro Super Recycler 20792

Inhaltszusammenfassung für Toro Super Recycler 20792

  • Seite 1: Inhaltsverzeichnis

    In dieser Anleitung werden zwei Begriffe zur Hervorhebung Zubehör sowie Angaben zu Ihrem örtlichen Vertragshändler von Informationen verwendet. Wichtig weist auf spezielle oder zur Registrierung des Produkts direkt an Toro unter mechanische Informationen hin, und Hinweis hebt www.Toro.com. allgemeine Informationen hervor, die Ihre besondere Beachtung verdienen.

  • Seite 2: Sicherheit

    Allgemeine Hinweise zur 2 Befestigen des Rücklaufstarterseils in der Seilführung ............7 Sicherheit von Rasenmähern 3 Auffüllen des Motors mit Öl ........7 4 Montieren des Fangkorbs........8 Diese Maschine kann Hände und Füße amputieren und Produktübersicht ............9 Gegenstände aufschleudern. Das Nichtbeachten der Technische Daten ...........

  • Seite 3: Wartung Und Lagerung

    • Für eine optimale Leistung und Sicherheit sollten Sie – Vor dem Verstellen der Schnitthöhe. Es sei denn, die nur Toro Originalersatzteile und -zubehör kaufen. Einstellung lässt sich von der Bedienerposition aus Verwenden Sie nie Universal -Teile und -Zubehör; bewerkstelligen.

  • Seite 4: Schalldruck

    Befördern Hand-/Armvibration • Lassen Sie beim Beladen oder Entladen der Maschine Das gemessene Vibrationsniveau für die rechte Hand beträgt in oder aus einem Anhänger oder Lastwagen Vorsicht 4,7 m/s walten. • Das gemessene Vibrationsniveau für die linke Hand beträgt Verwenden Sie für das Verladen der Maschine auf einen 3.6 m/s Anhänger oder Pritschenwagen Rampen, die über die ganze Breite gehen.
  • Seite 5 112-8760 1. Gefahr durch herausgeschleuderte Objekte: Achten Sie darauf, dass Unbeteiligte den Sicherheitsabstand zum Gerät einhalten. 2. Gefahr einer Schnittwunde und/oder der Amputation von Händen oder Füßen: Berühren Sie keine beweglichen Teilen. 131-0894 Einstellen des Fahrantriebs 112-8867 1. Achtung: Lesen Sie die Bedienungsanleitung. 1) Drehen Sie das Handrad nach links, um es zu lösen.

  • Seite 6: Einrichtung

    Einrichtung Wichtig: Nehmen Sie den Plastikschutz ab, mit dem der Motor abgedeckt ist. Werfen Sie ihn ab. 131-4514 1. Warnung: Lesen Sie die Bedienungsanleitung. 2. Schnitt- und Verletzungsgefahr für Hände oder Füße beim Zusammen- und Aufklappen Schnittmesser: Halten Sie sich von beweglichen Teilen fern und nehmen Sie keine Schutzvorrichtungen ab.

  • Seite 7: Befestigen Des Rücklaufstarterseils In Der Seilführung

    Befestigen des Rücklaufstarterseils in der Seilführung Keine Teile werden benötigt Verfahren Wichtig: Sie müssen das Rücklaufstarterseil in der Seilführung befestigen. Drücken Sie den Schaltbügel zum oberen Bügel und ziehen Sie am Rücklaufstarterseil durch die Seilführung am Bügel (Bild Bild 5 Bild 4 1.

  • Seite 8: Montieren Des Fangkorbs

    Hinweis: Max. Füllstand: 0,59 l, Sorte: Waschaktives SAE 30-Öl mit der Klassifizierung SF, SG, SH, SJ, SL oder höher durch das American Petroleum Institute (API). Montieren des Fangkorbs Keine Teile werden benötigt Verfahren 1. Schieben Sie den Fangkorb auf den Rahmen, wie in Bild 7 abgebildet.

  • Seite 9: Produktübersicht

    Produktübersicht g027379 Bild 9 1. Schnitthöheneinstellhebel 6. Rücklaufstarterbügel 2. Zündkerze 7. Schaltbügel 3. Luftfilter 8. Oberer Bügel 4. Tankdeckel 9. Einstellhandrad für die Selbstantrieb 5. Einfüllstutzen / Ölpeilstab 10. Wasseranschluss g027258 Bild 8 3. Haken Sie die oberen und seitlichen Kanäle des Grasfangkorbs an der Oberseite und der Seite des Rahmens ein (Bild...

  • Seite 10: Betrieb

    Betrieb 1 cm (1/2 inch) Betanken GEFAHR Benzin ist brennbar und explodiert schnell. g027380 Feuer und Explosionen durch Benzin können Verbrennungen bei Ihnen und anderen Personen verursachen. • Stellen Sie den Kanister bzw. die Maschine Bild 11 vor dem Auftanken auf den Boden und nicht auf ein Fahrzeug oder auf ein Objekt, um eine elektrische Ladung durch das Entzünden des Benzins zu vermeiden.

  • Seite 11: Einstellen Der Schnitthöhe

    Wichtig: Wenn der Ölstand im Kurbelgehäuse zu hoch oder zu niedrig ist, und Sie den Motor laufen lassen, können Motorschäden auftreten. 6. Setzen Sie den Peilstab fest ein. Einstellen der Schnitthöhe WARNUNG: Wenn Sie die Schnitthöhe einstellen, können Sie mit dem Messer in Kontakt kommen und schwere Verletzungen erleiden.

  • Seite 12: Verwenden Des Selbstantriebs

    Verwenden des Selbstantriebs Auswurfkanal an (Bild 19), drücken Sie die Klappe fest ein, bis sie hinter den Laschen einrastet, und drehen Sie Um den Selbstantrieb zu benutzen, gehen Sie einfach vorwärts den Hebel an der Klappe nach links (Bild 20). und halten Sie dabei Ihre Hände am oberen Bügel und Ihre Ellbogen an Ihren Seiten;...

  • Seite 13: Sammeln Des Schnittguts

    1. Auswurfkanal 2. Heckauswurfklappe Prüfen Sie den Fangkorb regelmäßig. Tauschen Sie ihn, wenn er beschädigt ist, gegen einen neuen Toro Ersatzkorb aus. 3. Ziehen Sie die Heckauswurfklappe ab (Bild 22). 4. Hängen Sie die obere, vordere Kante des Fangkorbs an Nehmen Sie ggf.

  • Seite 14: Seitauswurf Des Schnittguts

    Hinweis: Die untere Kabelführung löst das Starterkabel, wenn Sie am Rücklaufstartergriff ziehen. 2. Heben Sie das Auswurfablenkblech an und halten es hoch. 3. Heben Sie den Fangkorb an den Griffen aus den Kerben. 4. Setzen Sie die Heckauswurfklappe ein (Bild 23). Bild 25 1.

  • Seite 15: Einbauen Des Seitauswurfkanals

    Bild 30 Bild 27 Entfernen des Seitauswurfkanals 1. Auswurfkanal 2. Heckauswurfklappe Führen Sie die obigen Schritte in umgekehrter Reihenfolge aus, wenn Sie den Seitauswurfkanal entfernen möchten. Hinweis: Drehen Sie den Hebel an der Klappe nach rechts Wichtig: Verriegeln Sie die Seitauswurfklappe nach (Bild 26), um die Klappe zu lösen.

  • Seite 16: Betriebshinweise

    Sie die vordere Schnitthöhe um eine oder Saisonbeginn ein neues Messer. zwei Kerben höher als die hintere. • Tauschen Sie die Messer bei Bedarf durch ein Toro • Mähen Sie langsamer, wenn die Maschine das Laub nicht Originalersatzmesser aus.

  • Seite 17: Wartung

    Wartung Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition. Empfohlener Wartungsplan Wartungsintervall Wartungsmaßnahmen • Wechseln Sie das Motoröl. Nach fünf Betriebsstunden • Prüfen Sie den Ölstand im Motor. • Stellen Sie sicher, dass der Motor innerhalb von 3 Sekunden nach dem Loslassen Bei jeder Verwendung des Schaltbügels abstellt.

  • Seite 18: Wechseln Des Motoröls

    Bild 35 Bild 37 4. Bringen Sie die Luftfilterabdeckung an. 8. Stellen Sie die Maschine nach dem Ablassen des Altöls wieder in die Betriebsstellung. Wechseln des Motoröls 9. Gießen Sie circa drei Viertel der maximalen Füllmenge des Kurbelgehäuses in den Öleinfüllstutzen. Wartungsintervall: Nach fünf Betriebsstunden Hinweis: Max.

  • Seite 19: Einstellen Des Selbstantriebs

    Einstellen des Selbstantriebs 2. Setzen Sie eine Fettpresse auf jeden Schmiernippel an und drücken Sie vorsichtig zwei bis drei Stöße Nr. 2 Beim Einbau eines Selbstantriebszugs oder bei einer falschen Allzweckschmierfett auf Lithiumbasis ein. Einstellung des Selbstantriebs müssen Sie den Selbstantrieb einstellen.

  • Seite 20: Reinigen Unter Dem Gerät

    4. Nehmen Sie das Messer ab und bewahren Sie alle Befestigungsschrauben auf. 5. Setzen Sie das neue Messer und alle Schrauben auf. Wichtig: Das gebogene Ende des Messers sollte zum Mähwerkgehäuse zeigen. 6. Ziehen Sie die Messerschraube mit einem Drehmomentschlüssel auf 82 Nm an. Wichtig: Eine auf 82 Nm angezogene Schraube ist sehr fest.

  • Seite 21: Einlagerung

    Einlagerung Vorbereiten der Maschine für das Einlagern WARNUNG: Benzindämpfe können explodieren. • Lagern Sie Benzin nicht länger als 30 Tage. • Lagern Sie die Maschine nicht in geschlossenen Räumen in der Nähe von offenem Feuer ein. • Lassen Sie vor dem Einlagern den Motor abkühlen.
  • Seite 22 Hinweise:...
  • Seite 23 Produktrückruf bittet Toro Sie, Toro direkt oder über den lokalen Vertragshändler bestimmte persönliche Informationen mitzuteilen. Das Garantiesystem von Toro wird auf Servern in USA gehostet; dort gelten ggf. andere Vorschriften zum Datenschutz ggf. als in Ihrem Land. Wenn Sie Toro persönliche Informationen mitteilen, stimmen Sie der Verarbeitung der persönlichen Informationen zu, wie in diesem Datenschutzhinweis beschrieben.
  • Seite 24 Einlagerung – Starts in niedrigen Temperaturen, wie z. B. im Frühjahr oder Herbst Einige Motoren, die in Toro Produkten eingesetzt werden, haben eine Garantie vom Motorhersteller. – Falsches Anlassen: Lesen Sie bei Startproblemen bitte in der Je nach dem, was zuerst eintritt.
