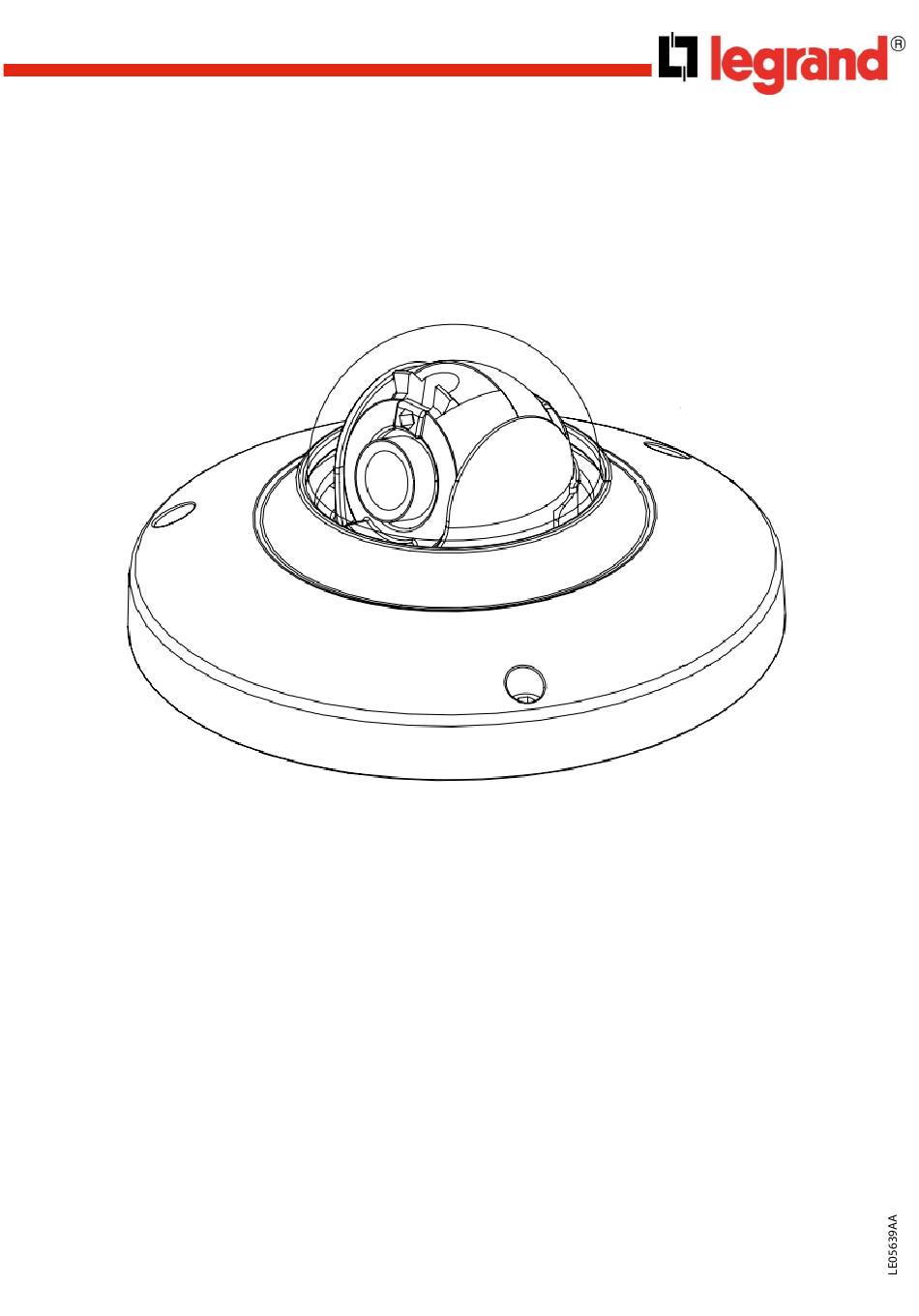

1,3 Megapixel IP-Dome-Kamera
4 306 32
BENUTZERHANDBUCH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für LEGRAND 4 306 32

Inhaltszusammenfassung für LEGRAND 4 306 32

  • Seite 1 1,3 Megapixel IP-Dome-Kamera 4 306 32 BENUTZERHANDBUCH...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Allgemeine Einführung....................3 Zubehör ............................3 Merkmale............................3 Eigenschaften ..........................4 1.3.1 Leistung ............................................4 1.3.2 Werkseinstellungen.......................................6 2 Gehäuse und Anschlüsse....................12 Abmessungen..........................12 Aufbau ............................12 3 Installation........................13 Geräteinstallation.........................13 4 Herstellen einer Verbindung mit einem Gerät und Öffnen der Web- Anwendung ..........................14 Konfiguration der IE-Optionen für Config tool und IE............14 Verbindung mit dem Suchwerkzeug .................................

  • Seite 3: Allgemeine Einführung

    1 Allgemeine Einführung Zubehör Bezeichnung Anzahl IP-Kamera Zubehörbeutel (Schrauben und Montageschablone) Kurzanleitung 1.2 Merkmale Funktionen Merkmale Verschiedene Benutzerrechte für jede Gruppe, ein Benutzer gehört einer Gruppe an. Benutzerverwaltung Die Benutzerrechte können maximal den Gruppenrechten entsprechen. Zentrale Server-Sicherungsfunktion gemäß der Konfiguration und Einrichtung in der Einstellung für den Zeitplan.

  • Seite 4: Eigenschaften

    1.3 Eigenschaften 1.3.1 Leistung Parameter IP-Dome-Kamera TI DaVinci Hochleistungs-DSP Hauptprozessor Embedded LINUX Betriebssystem System- Netzwerkbetrieb in Echtzeit, lokale Aufnahme und Remote-Betrieb gleichzeitig. ressourcen Oberfläche für den Remote-Betrieb wie WEB- oder VMS-Software. Benutzeroberfläche Bitstream-Statistik, Protokoll und Softwareversion. Systemstatus Bildsensor 1/3-Zoll CMOS Pixel 1280 (H) x 960 (V) Tag/Nacht-Modus...
  • Seite 5 Parameter IP-Dome-Kamera 396 (18 x 22) Erkennungsbereiche: Empfindlichkeitsstufen von 1 bis 6 Motion Detect (Die sechste Stufe entspricht der höchsten Empfindlichkeit.) (Bewegungserkennung) Aktivierungsereignis: Videospeicherung, Momentaufnahme, Protokoll, E-Mail usw. Aktivierungsereignis: Videospeicherung, Momentaufnahme, Protokoll, Videoverlust E-Mail usw. Aufzeichnungspriorität Manuell > Videoerkennung > Zeitplan Lokaler Speicher Kein SD-Kartensteckplatz Verkabeltes Netzwerk...

  • Seite 6: Werkseinstellungen

    1.3.2 Werkseinstellungen Funktions- Element Standardeinstellungen einrichtungstyp Brightness (Helligkeit) Contrast (Kontrast) Hue (Farbton) Saturation (Sättigung) Gain Mode (Verstärkungsmodus) Auto (Automatisch) Gain Max (Max. Verstärkung) Exposure Mode (Belichtungsmodus) Auto (Automatisch) Scene Mode (Szenenmodus) Auto (Automatisch) Day/Night Mode (Tag/Nacht-Modus) Auto (Automatisch) BLC (Automatische Gegenlichtkorrektur) Off (Aus) Mirror (Spiegeln) Disable (Deaktivieren)
  • Seite 7 Funktions- Element Standardeinstellungen einrichtungstyp Code-Stream Type (Code- General (Allgemein) Streamtyp) Encode Mode H.264B (Verschlüsselungsmodus) Resolution (Auflösung) 720P（1280*720） Frame Rate (Bildrate)（FPS） PAL: 25 / NTSC: 30 Main Stream Bit Rate Type (Bitratentyp) (Hauptstream) Reference Bit Rate (Referenz- 1536 bis 6144 Kbit/s Bitrate) Bit Rate (Bitrate) 4096...
  • Seite 8 Funktions- Element Standardeinstellungen einrichtungstyp Host Name (Hostname) Ethernet Card (Ethernetkarte) Wire (Kabel) (Standard) Mode (Modus) Static (Statisch) Geräteabhängig MAC address (MAC-Adresse) IP version (IP-Version) IPv4 und IPv6. IP address (IP-Adresse) 192.168.1.108 TCP/IP Subnet mask (Teilnetzmaske) 255.255.255.0 Default gateway (Standard-Gateway) 192.168.1.1 Preferred DNS (Bevorzugter DNS) 8.8.8.8 Alternate DNS (Alternativer DNS)
  • Seite 9 Funktions- Element Standardeinstellungen einrichtungstyp UPnP Enable UPnP (UPnP aktivieren) Disable (Deaktivieren) SNMP v1 (SNMP V. 1) Disable (Deaktivieren) SNMP v2 (SNMP V. 2) Disable (Deaktivieren) SNMP Port Read Community (Lese-Community) public (öffentlich) SNMP Write Community (Schreib- private (privat) Community) Trap address (Trap-Adresse) k.
  • Seite 10 Funktions- Element Standardeinstellungen einrichtungstyp Record Schedule Einzustellen (Aufnahmezeit- plan) Schedule Snapshot (Zeitplan) Schedule Einzustellen (Schnappschuss- Zeitplan) Timer Disable (Deaktivieren) Path (Pfad): Record Motion Detect Disable (Deaktivieren) (Bewegungserkennung) Snapshot (Aufnahme- Destination Alarm Disable (Deaktivieren) Schnappschuss) (Storage) FTP enable (FTP aktivieren) Disable (Deaktivieren) (Ziel Server IP (Server-IP) k.
  • Seite 11 Funktions- Element Standardeinstellungen einrichtungstyp Auto reboot (Autom. neu Enable (Aktivieren) starten) Auto maintenance (Autom. Auto delete old files (Alte Wartung) Dateien automatisch Disable (Deaktivieren) löschen)

  • Seite 12: Gehäuse Und Anschlüsse

    2 Gehäuse und Anschlüsse 2.1 Abmessungen 2.2 Aufbau X-Y-Z-Rotationsmodul Geräteobjektiv Gehäuse der Dome-Kamera Netzeingang: Schließen Sie den DC 12+- Eingang an die Stromversorgung an. Netzwerkport: Netzwerkdaten-Ein-/ Ausgang und PoE. Innensechskantschlüssel...

  • Seite 13: Installation

    3 Installation 3.1 Geräteinstallation Decke oder Wand Dübel Dome-Kamera-Modul Selbstschneidende Schrauben ST3 Gehäuse der Dome-Kamera Gehäusebefestigungsschrauben Schritt 1 Lösen Sie mit dem Innensechskantschlüssel die drei Innensechskantschrauben in der Kuppel-Abdeckung und öffnen Sie die Abdeckung. Schritt 2 Fixieren Sie die Montageschablone aus dem Zubehörbeutel gemäß dem gewünschten Überwachungsbereich an der Decke oder an der Wand.

  • Seite 14: Herstellen Einer Verbindung Mit Einem Gerät Und Öffnen Der Web-Anwendung

    4 Herstellen einer Verbindung mit einem Gerät und Öffnen der Web-Anwendung 4.1 Konfiguration der IE-Optionen für Config tool und IE Dieses Gerät unterstützt den Internetzugriff und die Verwaltung von einem PC aus. Das System zeigt ein Dialogfeld an, in dem Sie gefragt werden, ob Sie das Steuerelement „webrec.cab“ installieren möchten. Klicken Sie auf „OK“;...

  • Seite 15: Verbindung Mit Dem Suchwerkzeug

    4.1.1 Verbindung mit dem Suchwerkzeug Siehe Kapitel „5.2.1 Verbindung mit der Web-Oberfläche des Geräts“. 4.1.2 Verbindung mit Internet Explorer Werkseinstellungen der IP-Kamera: : - IP-Adresse: 192.168.1.108 - Benutzername: admin - Kennwort: admin Öffnen Sie Internet Explorer und geben Sie die IP-Adresse der Kamera in die Adressleiste ein. Wenn die IP-Adresse z.

  • Seite 16: Schnellkonfigurationswerkzeug

    5 Schnellkonfigurationswerkzeug 5.1 Einleitung Mit dem Schnellkonfigurationswerkzeug können Sie nach der aktuellen IP-Adresse eines Geräts suchen und diese bearbeiten. Es ermöglicht auch, die Software zu aktualisieren oder bestimmte Einstellungen zu ändern. Dieses Werkzeug kann nur für IP- Adressen im selben Netzwerksegment verwendet werden. Bevor Sie das Schnellkonfigurationswerkzeug verwenden, stellen Sie sicher, dass die aktuelle Version der Software installiert ist.
  • Seite 17 2- Wählen Sie die Option „Open Device Web“ (Device Web öffnen), um zur Web-Oberfläche zu gelangen: Wenn Sie keine Verbindung herstellen können, prüfen Sie die Sicherheitseinstellungen von Internet Explorer wie in Kapitel 4 beschrieben.

  • Seite 18: Verbindung Mit Dem Konfigurationswerkzeug (Zum Ändern Der Ip-Adresse Oder Aktualisierung Der Internen Software Des Geräts)

    5.3 Verbindung mit dem Konfigurationswerkzeug (zum Ändern der IP-Adresse oder Aktualisierung der internen Software des Geräts) Um nach mit dem Netzwerk verbundenen Geräten zu suchen, klicken Sie auf die Schaltfläche „Refresh“ (Aktualisieren). Das Werkzeug sucht nach Geräten, die mit dem Netzwerk verbunden sind, und zeigt sie in einer Liste an. Beschreibung Nummer.

  • Seite 19: Beschreibung

    (8) Mit der Schaltfläche „Upgrade“ (Aktualisieren) wird ein Fenster zur Aktualisierung der Firmware des Geräts geöffnet: Beschreibung Markieren Sie das Kontrollkästchen eines Geräts oder mehrerer Geräte mit denselben Kenndaten in der Liste. Klicken Sie auf die Schaltfläche „Open“ (Öffnen) und wählen Sie die neue Firmware im PC-Verzeichnis aus. Klicken Sie auf die Schaltfläche „Upgrade“...

  • Seite 20: Hauptfenster Des Werkzeugs

    5.4 Hauptfenster des Werkzeugs 5.4.1 Netzwerkeinstellungen Funktionen Beschreibung Aktiviert und deaktiviert die DHCP Enable Funktion „DHCP“. (DHCP aktivieren) Wählen Sie „IPv4“ oder „IPv6“ in IPv4/IPv6 der Auswahlliste. Die IP- Adressen können geändert werden. Die IP-Adresse des Geräts. IP Address (IP-Adresse) Die Teilnetzmaske des Geräts.

  • Seite 21: Systemaktualisierung

    5.4.3 Systemaktualisierung Bevor Sie die Kamera verwenden, installieren Sie bitte die aktuelle Version der Software. Funktionen Beschreibung Upgrade File/Open Klicken Sie hier, um die zu aktualisierende Datei (Datei auszuwählen. aktualisieren/Öffnen) Klicken Sie hier, um den Current Aktualisierungsvorgang zu Progress/Upgrade starten. (Aktueller Fortschritt/Aktualisieren) Zurück zum Suchfenster.
