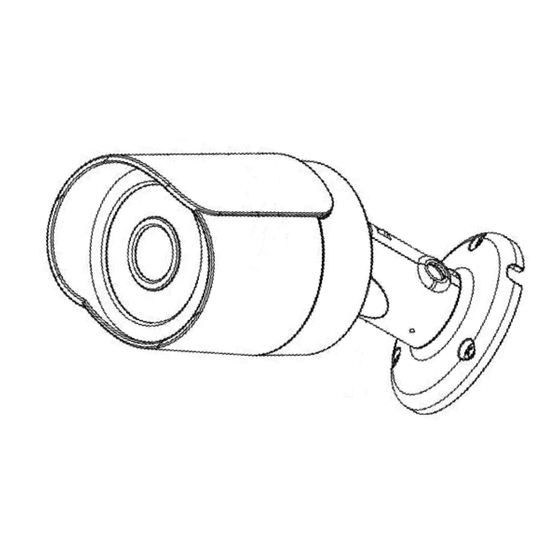

1,3 Megapixel Kamera mit IR-LED
4 306 40
BENUTZERHANDBUCH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für LEGRAND 4 306 40

Inhaltszusammenfassung für LEGRAND 4 306 40

  • Seite 1 1,3 Megapixel Kamera mit IR-LED 4 306 40 BENUTZERHANDBUCH...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Allgemeine Einführung .........................3 Zubehör ................................. 3 Merkmale............................... 3 Eigenschaften .............................. 4 1.3.1 Leistung ............................................4 Werksteinstellung ........................................6 1.3.2 Gehäuse und Anschlüsse ........................14 Abmessungen ............................14 Installation.............................14 Geräteinstallation ............................14 Herstellen einer Verbindung mit einem Gerät und Öffnen der Web-Anwendung ....15 Konfiguration der IE-Optionen für Config tool und IE................

  • Seite 3: Allgemeine Einführung

    1 Allgemeine Einführung Zubehör Bezeichnung Anzahl IP-Kamera Zubehörbeutel (Schrauben und Montageschablone) Kurzanleitung 1.2 Merkmale Funktionen Merkmale Verschiedene Benutzerrechte für jede Gruppe, ein Benutzer gehört einer Gruppe an. Benutzerverwaltung Die Benutzerrechte können maximal den Gruppenrechten entsprechen. Zentrale Server-Sicherungsfunktion gemäß der Konfiguration und Einrichtung in der Einstellung für den Zeitplan.

  • Seite 4: Eigenschaften

    1.3 Eigenschaften 1.3.1 Leistung Parameter IP Bullet Ext TI DaVinci Hochleistungs-DSP Hauptprozessor Embedded LINUX Betriebssystem System- Netzwerkbetrieb in Echtzeit, lokale Aufnahme und Remote-Betrieb gleichzeitig. ressourcen Oberfläche für den Remote-Betrieb wie WEB- oder VMS-Software. Benutzeroberfläche Bitstream-Statistik, Protokoll und Softwareversion. Systemstatus Bildsensor 1/3-Zoll CMOS Pixel 1280 (H) x 960 (V)
  • Seite 5 Parameter Tc IP Comp Ext 396 (18 x 22) Erkennungsbereiche: Empfindlichkeitsstufen von 1 bis 6 (Die sechste Stufe entspricht der höchsten Empfindlichkeit.) Motion Detect Aktivierungsereignis: Videospeicherung, Momentaufnahme, (Bewegungserkennung) Protokoll, E-Mail usw. Aktivierungsereignis: Videospeicherung, Momentaufnahme, Protokoll, E-Mail usw. Videoverlust Aufzeichnungspriorität Manuell > Videoerkennung > Zeitplan Lokaler Speicher k.

  • Seite 6: Werksteinstellung

    1.3.2 Werksteinstellung Funktions- Element Standardeinstellungen einrichtungstyp Brightness (Helligkeit) Contrast (Kontrast) Hue (Farbton) Saturation (Sättigung) Gain Mode (Verstärkungsmodus) Auto (Automatisch) Gain Max (Max. Verstärkung) Exposure Mode (Belichtungsmodus) Auto (Automatisch) Scene Mode (Szenenmodus) Auto (Automatisch) Day/Night Mode (Tag/Nacht-Modus) Auto (Automatisch) BLC (Automatische Gegenlichtkorrektur) Off (Aus) Mirror (Spiegeln) Disable (Deaktivieren)
  • Seite 7 Funktions- Element Standardeinstellungen einrichtungstyp Enable (Aktivieren) Enable (Aktivieren) Code-Stream Type General (Allgemein) (Code-Streamtyp) Encode Mode (Verschlüsselungs- H.264B modus) Resolution CIF (352×288 / 352×240) (Auflösung) Extra Stream PAL: 25 Video Frame Rate (Extra-Stream) (Bildrate)（FPS） NTSC: 30 Bit Rate Type (Bitratentyp) Reference Bit Rate 192 bis 1024 Kbit/s (Referenz-Bitrate) Bit Rate (Bitrate)
  • Seite 8 Funktions- Element Standardeinstellungen einrichtungstyp Subnet mask 255.255.255.0 (Teilnetzmaske) Default gateway 192.168.1.1 (Standard-Gateway) Preferred DNS 8.8.8.8 (Bevorzugter DNS) Alternate DNS 8.8.8.8 (Alternativer DNS) Enable ARP/Ping to set IP address service (ARP/Ping zur Enable (Aktivieren) Einstellung des IP- Adressendienstes aktivieren)
  • Seite 9 Funktions- Element Standardeinstellungen einrichtungstyp Max Connection (Max. Anzahl Verbindungen) TCP port (TCP-Port) 37777 Connection (Anschluss) UDP port (UDP-Port) 37778 HTTP port (HTTP-Port) RTSP port (RTSP-Port) Enable (Aktivieren) Disable (Deaktivieren) User Name PPPoE k. A. (Benutzername) Password (Kennwort) k. A. Disable (Deaktivieren), CN99 Server Type (Servertyp) DDNS Server IP (Server-IP)
  • Seite 10 Funktions- Element Standardeinstellungen einrichtungstyp SNMP Port Read Community (Lese- public (öffentlich) Community) Write Community private (privat) (Schreib-Community) Trap address (Trap- k. A. Adresse) Trap Port...
  • Seite 11 Funktions- Element Standardeinstellungen einrichtungstyp Enable (Aktivieren) Enable (Aktivieren) Bonjour Server name (Servername) Geräteabhängig. Multicast address 239.255.42.42 (Multicast-Adresse) Multicast Port 36666 Real-time monitor (Echtzeit-Monitor) Command (Befehl) Enable (Aktivieren) Disable (Deaktivieren) Anti-dither (Stabilisierung) 5 Sekunden Sensitivity (Empfindlichkeit) Motion Detect Record Channel Enable (Aktivieren) (Aufnahmekanal) (Bewegungserkennung) Record Delay...
  • Seite 12 Funktions- Element Standardeinstellungen einrichtungstyp Record Schedule (Aufnahmezeit- Einzustellen plan) Schedule Snapshot (Zeitplan) Schedule Einzustellen (Schnappschuss- Zeitplan) Timer Disable (Deaktivieren) Path (Pfad): Motion Detect Record Snapshot (Bewegungserkennun Disable (Deaktivieren) (Aufnahme- Schnappschuss) Alarm Disable (Deaktivieren) Destination FTP enable (FTP (Storage) Disable (Deaktivieren) aktivieren) (Ziel (Speicher))
  • Seite 13 Funktions- Element Standardeinstellungen einrichtungstyp synchronisieren) NTP server (NTP- clock.isc.org Server) Port Update period (Aktualisierungszeitra 10 min Auto reboot (Autom. Enable (Aktivieren) neu starten) Auto maintenance (Autom. Auto delete old files Wartung) (Alte Dateien Disable (Deaktivieren) automatisch löschen)

  • Seite 14: Gehäuse Und Anschlüsse

    2 Gehäuse und Anschlüsse 2.1 Abmessungen 3 Installation 3.1 Geräteinstallation Führen Sie die folgenden Schritte aus, um das Gerät zu montieren. Führen Sie die folgenden Schritte aus, um das Gerät zu montieren. 1- Fixieren Sie die Montageschablone an der Decke oder an der Wand. Fixieren Sie die Montageschablone an der Decke oder an der Wand.

  • Seite 15: Herstellen Einer Verbindung Mit Einem Gerät Und Öffnen Der Web-Anwendung

    4 Herstellen einer Verbindung mit einem Gerät und Öffnen der Web-Anwendung 4.1 Konfiguration der IE-Optionen für Config tool und IE Dieses Gerät unterstützt den Internetzugriff und die Verwaltung von einem PC aus. Das System zeigt ein Dialogfeld an, in dem Sie gefragt werden, ob Sie das Steuerelement „webrec.cab“ installieren möchten. Klicken Sie auf „OK“;...

  • Seite 16: Verbindung Mit Dem Suchwerkzeug

    4.1.1 Verbindung mit dem Suchwerkzeug Siehe Kapitel „5.2.1 Verbindung mit der Web-Oberfläche des Geräts“. 4.1.2 Verbindung mit Internet Explorer Werkseinstellungen der IP-Kamera: : - IP-Adresse: 192.168.1.108 - Benutzername: admin - Kennwort: admin Öffnen Sie Internet Explorer und geben Sie die IP-Adresse der Kamera in die Adressleiste ein. Wenn die IP-Adresse z.

  • Seite 17: Schnellkonfigurationswerkzeug

    5 Schnellkonfigurationswerkzeug 5.1 Einleitung Mit dem Schnellkonfigurationswerkzeug können Sie nach der aktuellen IP-Adresse eines Geräts suchen und diese bearbeiten. Es ermöglicht auch, die Software zu aktualisieren oder bestimmte Einstellungen zu ändern. Dieses Werkzeug kann nur für IP- Adressen im selben Netzwerksegment verwendet werden. Bevor Sie das Schnellkonfigurationswerkzeug verwenden, stellen Sie sicher, dass die aktuelle Version der Software installiert ist.
  • Seite 18 2- Wählen Sie die Option „Open Device Web“ (Device Web öffnen), um zur Web-Oberfläche zu gelangen: Wenn Sie keine Verbindung herstellen können, prüfen Sie die Sicherheitseinstellungen von Internet Explorer wie in Kapitel 4 beschrieben.

  • Seite 19: Verbindung Mit Dem Konfigurationswerkzeug (Zum Ändern Der Ip-Adresse Oder Aktualisierung Der Internen Software Des Geräts)

    5.3 Verbindung mit dem Konfigurationswerkzeug (zum Ändern der IP-Adresse oder Aktualisierung der internen Software des Geräts) Um nach mit dem Netzwerk verbundenen Geräten zu suchen, klicken Sie auf die Schaltfläche „Refresh“ (Aktualisieren). Das Werkzeug sucht nach Geräten, die mit dem Netzwerk verbunden sind, und zeigt sie in einer Liste an. Beschreibung Nummer.

  • Seite 20: Beschreibung

    (8) Mit der Schaltfläche „Upgrade“ (Aktualisieren) wird ein Fenster zur Aktualisierung der Firmware des Geräts geöffnet: Beschreibung Markieren Sie das Kontrollkästchen eines Geräts oder mehrerer Geräte mit denselben Kenndaten in der Liste. Klicken Sie auf die Schaltfläche „Open“ (Öffnen) und wählen Sie die neue Firmware im PC-Verzeichnis aus. Klicken Sie auf die Schaltfläche „Upgrade“...

  • Seite 21: Hauptfenster Des Werkzeugs

    5.4 Hauptfenster des Werkzeugs 5.4.1 Netzwerkeinstellungen Funktionen Beschreibung Aktiviert und deaktiviert die DHCP Enable Funktion „DHCP“. (DHCP aktivieren) Wählen Sie „IPv4“ oder „IPv6“ in der IPv4/IPv6 Auswahlliste. Die IP-Adressen können geändert werden. IP Address (IP- Die IP-Adresse des Geräts. Adresse) Subnet mask Die Teilnetzmaske des Geräts.

  • Seite 22: Systemaktualisierung

    5.4.3 Systemaktualisierung Bevor Sie die Kamera verwenden, installieren Sie bitte die aktuelle Version der Software. Funktionen Beschreibung Upgrade File/Open Klicken Sie hier, um die zu aktualisierende Datei (Datei auszuwählen. aktualisieren/Öffnen) Klicken Sie hier, um den Current Aktualisierungsvorgang zu Progress/Upgrade starten. (Aktueller Fortschritt/Aktualisieren) Zurück zum Suchfenster.
