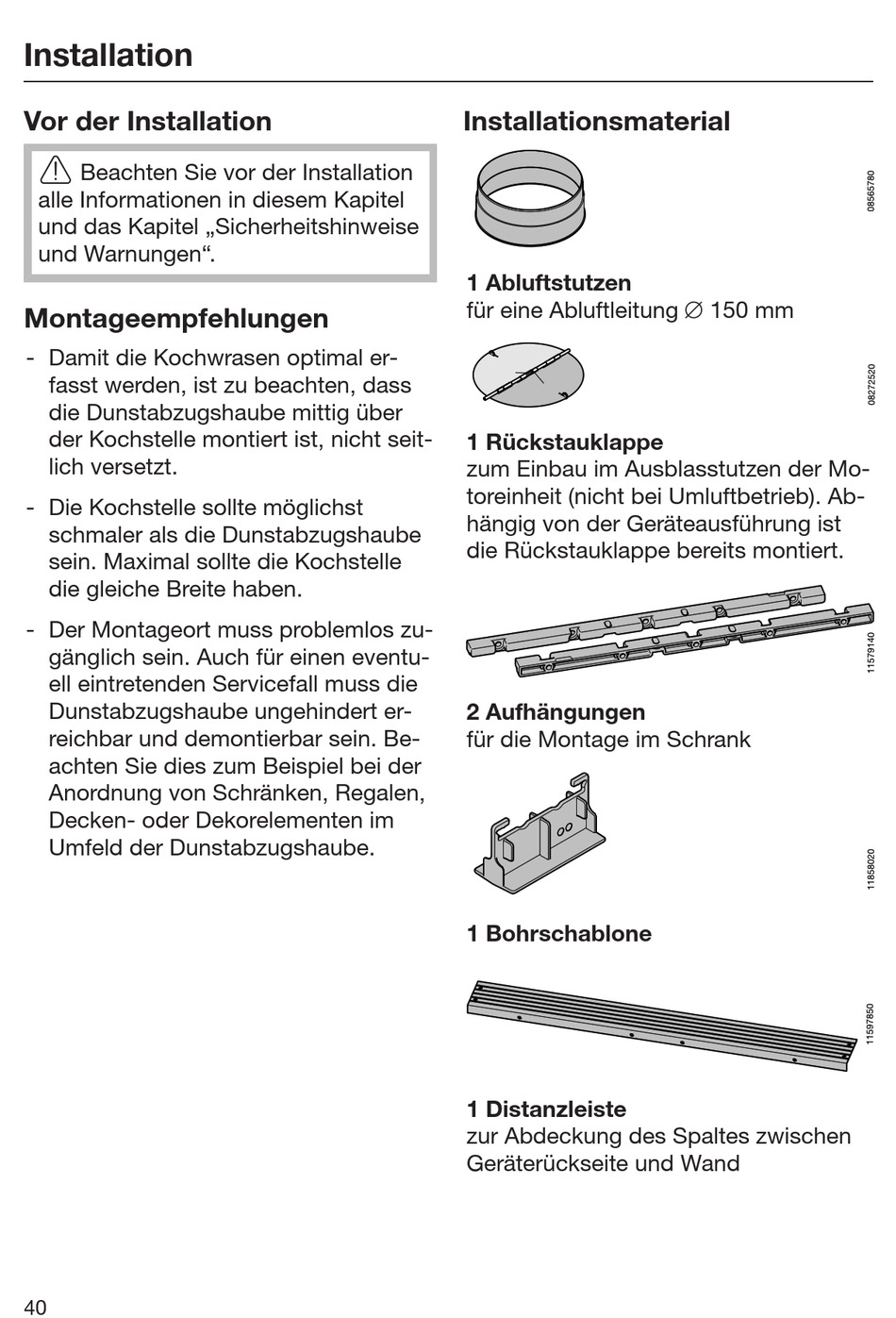

Installation
Vor der Installation
Beachten Sie vor der Installation
alle Informationen in diesem Kapitel
und das Kapitel „Sicherheitshinweise
und Warnungen".
Montageempfehlungen
- Damit die Kochwrasen optimal er-
fasst werden, ist zu beachten, dass
die Dunstabzugshaube mittig über
der Kochstelle montiert ist, nicht seit-
lich versetzt.
- Die Kochstelle sollte möglichst
schmaler als die Dunstabzugshaube
sein. Maximal sollte die Kochstelle
die gleiche Breite haben.
- Der Montageort muss problemlos zu-
gänglich sein. Auch für einen eventu-
ell eintretenden Servicefall muss die
Dunstabzugshaube ungehindert er-
reichbar und demontierbar sein. Be-
achten Sie dies zum Beispiel bei der
Anordnung von Schränken, Regalen,
Decken- oder Dekorelementen im
Umfeld der Dunstabzugshaube.
40
Installationsmaterial
1 Abluftstutzen
für eine Abluftleitung 150 mm
1 Rückstauklappe
zum Einbau im Ausblasstutzen der Mo-
toreinheit (nicht bei Umluftbetrieb). Ab-
hängig von der Geräteausführung ist
die Rückstauklappe bereits montiert.
2 Aufhängungen
für die Montage im Schrank
1 Bohrschablone
1 Distanzleiste
zur Abdeckung des Spaltes zwischen
Geräterückseite und Wand
