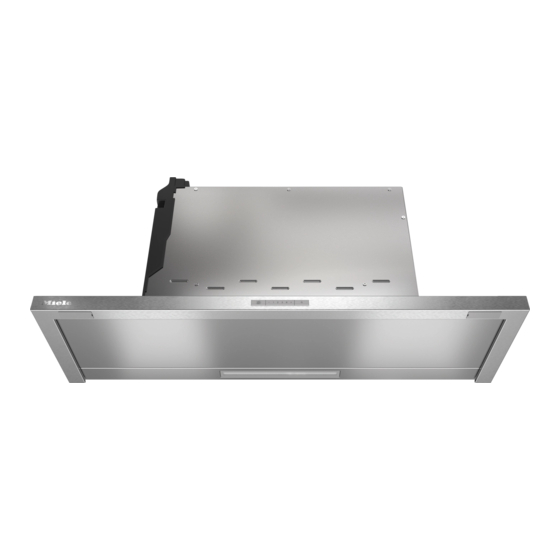

Miele DAS 2920 Installationsanleitung
Vorschau ausblenden Andere Handbücher für DAS 2920:

Werbung

Installation
Vor der Installation
Beachten Sie vor der Installation
alle Informationen in diesem Kapitel
und das Kapitel „Sicherheitshinweise
und Warnungen".
Montageempfehlungen
- Damit die Kochwrasen optimal er-
fasst werden, ist zu beachten, dass
die Dunstabzugshaube mittig über
der Kochstelle montiert ist, nicht seit-
lich versetzt.
- Die Kochstelle sollte möglichst
schmaler als die Dunstabzugshaube
sein. Maximal sollte die Kochstelle
die gleiche Breite haben.
- Der Montageort muss problemlos zu-
gänglich sein. Auch für einen eventu-
ell eintretenden Servicefall muss die
Dunstabzugshaube ungehindert er-
reichbar und demontierbar sein. Be-
achten Sie dies zum Beispiel bei der
Anordnung von Schränken, Regalen,
Decken- oder Dekorelementen im
Umfeld der Dunstabzugshaube.
Installationsmaterial
1 Abluftstutzen
für eine Abluftleitung  150 mm
11927950-03
1 Rückstauklappe
zum Einbau im Ausblasstutzen der Mo-
toreinheit (nicht bei Umluftbetrieb).
4 Montageplatten
für die Montage in einem 600 mm brei-
ten Schrank
2 Montagewinkel
für die Montage in einem 900 mm brei-
ten Schrank (nur für 896 mm breite Ge-
räte)
2 Klemmfedern
zur Montage in einem 900 mm breiten
Schrank (nur für 896 mm breite Geräte)
1 Distanzleiste
zur Abdeckung des Spaltes zwischen
Geräterückseite und Wand

Werbung

loading

Inhaltszusammenfassung für Miele DAS 2920

  • Seite 1 *INSTALLATION* 11927950-03 Installation Vor der Installation  Beachten Sie vor der Installation alle Informationen in diesem Kapitel 1 Rückstauklappe und das Kapitel „Sicherheitshinweise zum Einbau im Ausblasstutzen der Mo- und Warnungen“. toreinheit (nicht bei Umluftbetrieb). Montageempfehlungen - Damit die Kochwrasen optimal er- fasst werden, ist zu beachten, dass die Dunstabzugshaube mittig über 4 Montageplatten...
  • Seite 2 *INSTALLATION* 11927950-03 Installation 4 Schrauben M4 x 8 mm Bausatz DML 2000 zur Montage einer klappbaren Möbel- Frontblende (nicht im Lieferumfang, nachkaufbares Zubehör) 4 (8)* Schrauben 4 x 15 mm Installationsmaterial für den Umluft- betrieb Für den Umluftbetrieb benötigen Sie folgendes nachkaufbares Zubehör. 4 Schrauben 4 x 30 mm 8 (12)* Schrauben 4 x 15 mm Bausatz DFKS 31-x enthält 2 Aufnahmen und 2 Geruchsfil-...
  • Seite 3 *INSTALLATION* 11927950-03 Installation Gerätemaße Bild 1: DAS 2620 in einem 600 mm breitem Schrank. Die Zeichnung ist nicht maßstäblich...
  • Seite 4 *INSTALLATION* 11927950-03 Installation Bild 2: DAS 2920 in einem 900 mm breitem Schrank. Die Zeichnung ist nicht maßstäblich Beachten Sie für die Seitenansicht das Bild 1...
  • Seite 5 *INSTALLATION* 11927950-03 Installation Bild 3: DAS 2920 in einem 600 mm breitem Schrank oder in einem 900 mm brei- tem Schrank mit seitlichen Fächern. Die Zeichnung ist nicht maßstäblich Beachten Sie für die Seitenansicht das Bild 1 Fußnoten zu den Bildern 1 bis 3: a Um die Dunstabzugshaube zu befestigen, muss der Schrank im vorderen Be- reich über einen Unterboden verfügen.
  • Seite 6: Abstand Zwischen Kochstelle Und Dunstabzugshaube (S)

    *INSTALLATION* 11927950-03 Installation Abstand zwischen Kochstelle und Dunstabzugshaube (S) Beachten Sie bei der Wahl des Abstandes zwischen Kochgerät und Unterkante der Dunstabzugshaube die Angaben des Kochgeräte-Herstellers. Sollten dort keine größeren Abstände vorgegeben werden, sind die folgenden Sicherheitsabstände mindestens einzuhalten. Beachten Sie dazu auch das Kapitel „Sicherheitshinweise und Warnungen“. Kochgerät Abstand S mindestens Elektro-Kochstelle...
  • Seite 7 *INSTALLATION* 11927950-03 Installation - Alle Verbindungen müssen fest und Abluftleitung dicht sind.  Bei gleichzeitigem Betrieb der - Verfügt die Abluftleitung über Klap- Dunstabzugshaube und einer raum- pen, müssen die Klappen geöffnet luftabhängigen Feuerstätte besteht werden, wenn die Dunstabzugshaube unter Umständen Vergiftungsgefahr! eingeschaltet wird.
  • Seite 8 Luftaustausch zwi- schen Raum- und Außenluft stattfindet. Wenn die Abluft ins Freie geleitet wird, empfehlen wir die Installation eines Miele Mauerkastens oder einer Miele Dachdurchführung (nachkaufbares Zu- behör). Sie verfügen über eine integrier- te Rückstauklappe. Für den Fall, dass Ihr Abluftsystem nicht Neben der Isolation der Abluftleitung über eine Rückstauklappe verfügt, liegt...
  • Seite 9 *INSTALLATION* 11927950-03 Installation Schalldämpfer Bei Umluftbetrieb wird der Schalldämp- fer zwischen Ausblasstutzen und Aus- blasgitter positioniert . Prüfen Sie den Einbauraum. Zur zusätzlichen Schalldämpfung kann in die Abluftleitung ein Schalldämpfer eingesetzt werden (nachkaufbares Zu- behör). Bei Betrieb mit einem externen Gebläse können die Gebläsegeräusche nach au- ßen und in der Küche minimiert werden.
  • Seite 10 Energieversorgungsanlage stallationsseitig eine Trennvorrichtung die Vorgaben der EN 50160 oder ver- für jeden Pol vorhanden ist. gleichbar einhält. Die in der Hausinstal- lation und in diesem Miele Produkt vor-  Brandgefahr durch Überhitzung. gesehenen Schutzmaßnahmen müssen Der Betrieb der Dunstabzugshaube auch im Inselbetrieb oder im nicht netz- an Mehrfachsteckdosen und Verlän-...
