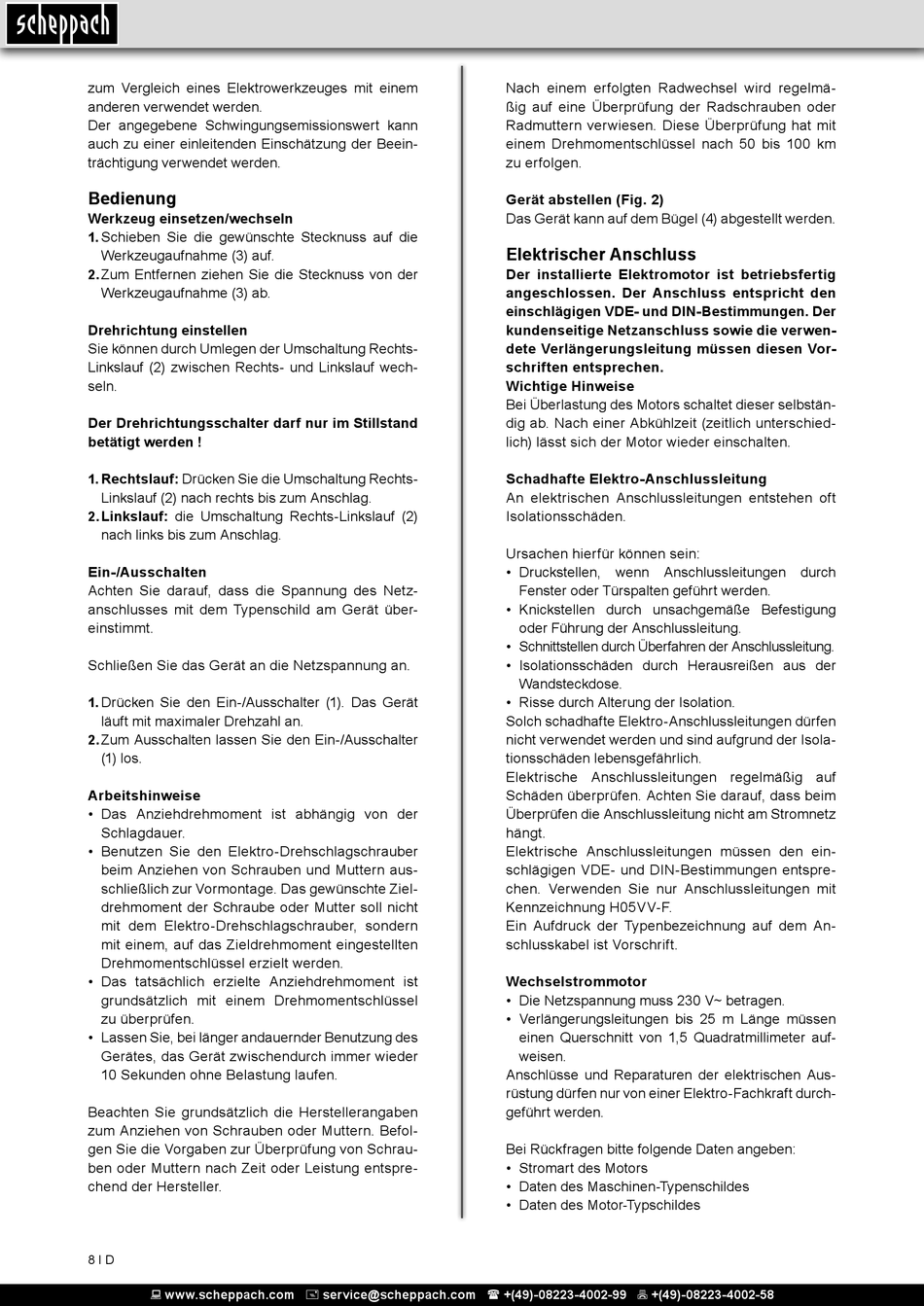

Bedienung - Scheppach IW900 Originalbetriebsanleitung

zum Vergleich eines Elektrowerkzeuges mit einem
anderen verwendet werden.
Der angegebene Schwingungsemissionswert kann
auch zu einer einleitenden Einschätzung der Beein-
trächtigung verwendet werden.

Bedienung

Werkzeug einsetzen/wechseln
Schieben Sie die gewünschte Stecknuss auf die
1.
Werkzeugaufnahme (3) auf.
Zum Entfernen ziehen Sie die Stecknuss von der
2.
Werkzeugaufnahme (3) ab.
Drehrichtung einstellen
Sie können durch Umlegen der Umschaltung Rechts-
Linkslauf (2) zwischen Rechts- und Linkslauf wech-
seln.
Der Drehrichtungsschalter darf nur im Stillstand
betätigt werden !
Rechtslauf: Drücken Sie die Umschaltung Rechts-
1.
Linkslauf (2) nach rechts bis zum Anschlag.
Linkslauf: die Umschaltung Rechts-Linkslauf (2)
2.
nach links bis zum Anschlag.
Ein-/Ausschalten
Achten Sie darauf, dass die Spannung des Netz-
anschlusses mit dem Typenschild am Gerät über-
einstimmt.
Schließen Sie das Gerät an die Netzspannung an.
1. Drücken Sie den Ein-/Ausschalter (1). Das Gerät
läuft mit maximaler Drehzahl an.
Zum Ausschalten lassen Sie den Ein-/Ausschalter
2.
(1) los.
Arbeitshinweise
• Das Anziehdrehmoment ist abhängig von der
Schlagdauer.
• Benutzen Sie den Elektro-Drehschlagschrauber
beim Anziehen von Schrauben und Muttern aus-
schließlich zur Vormontage. Das gewünschte Ziel-
drehmoment der Schraube oder Mutter soll nicht
mit dem Elektro-Drehschlagschrauber, sondern
mit einem, auf das Zieldrehmoment eingestellten
Drehmomentschlüssel erzielt werden.
• Das tatsächlich erzielte Anziehdrehmoment ist
grundsätzlich mit einem Drehmomentschlüssel
zu überprüfen.
• Lassen Sie, bei länger andauernder Benutzung des
Gerätes, das Gerät zwischendurch immer wieder
10 Sekunden ohne Belastung laufen.
Beachten Sie grundsätzlich die Herstellerangaben
zum Anziehen von Schrauben oder Muttern. Befol-
gen Sie die Vorgaben zur Überprüfung von Schrau-
ben oder Muttern nach Zeit oder Leistung entspre-
chend der Hersteller.
8 І D
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Nach einem erfolgten Radwechsel wird regelmä-
ßig auf eine Überprüfung der Radschrauben oder
Radmuttern verwiesen. Diese Überprüfung hat mit
einem Drehmomentschlüssel nach 50 bis 100 km
zu erfolgen.
Gerät abstellen (Fig. 2)
Das Gerät kann auf dem Bügel (4) abgestellt werden.
Elektrischer Anschluss
Der installierte Elektromotor ist betriebsfertig
angeschlossen. Der Anschluss entspricht den
einschlägigen VDE- und DIN-Bestimmungen. Der
kundenseitige Netzanschluss sowie die verwen-
dete Verlängerungsleitung müssen diesen Vor-
schriften entsprechen.
Wichtige Hinweise
Bei Überlastung des Motors schaltet dieser selbstän-
dig ab. Nach einer Abkühlzeit (zeitlich unterschied-
lich) lässt sich der Motor wieder einschalten.
Schadhafte Elektro-Anschlussleitung
An elektrischen Anschlussleitungen entstehen oft
Isolationsschäden.
Ursachen hierfür können sein:
• Druckstellen, wenn Anschlussleitungen durch
Fenster oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung
oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlussleitung.
• Isolationsschäden durch Herausreißen aus der
Wandsteckdose.
• Risse durch Alterung der Isolation.
Solch schadhafte Elektro-Anschlussleitungen dürfen
nicht verwendet werden und sind aufgrund der Isola-
tionsschäden lebensgefährlich.
Elektrische Anschlussleitungen regelmäßig auf
Schäden überprüfen. Achten Sie darauf, dass beim
Überprüfen die Anschlussleitung nicht am Stromnetz
hängt.
Elektrische Anschlussleitungen müssen den ein-
schlägigen VDE- und DIN-Bestimmungen entspre-
chen. Verwenden Sie nur Anschlussleitungen mit
Kennzeichnung H05VV-F.
Ein Aufdruck der Typenbezeichnung auf dem An-
schlusskabel ist Vorschrift.
Wechselstrommotor
• Die Netzspannung muss 230 V~ betragen.
• Verlängerungsleitungen bis 25 m Länge müssen
einen Querschnitt von 1,5 Quadratmillimeter auf-
weisen.
Anschlüsse und Reparaturen der elektrischen Aus-
rüstung dürfen nur von einer Elektro-Fachkraft durch-
geführt werden.
Bei Rückfragen bitte folgende Daten angeben:
• Stromart des Motors
• Daten des Maschinen-Typenschildes
• Daten des Motor-Typschildes
