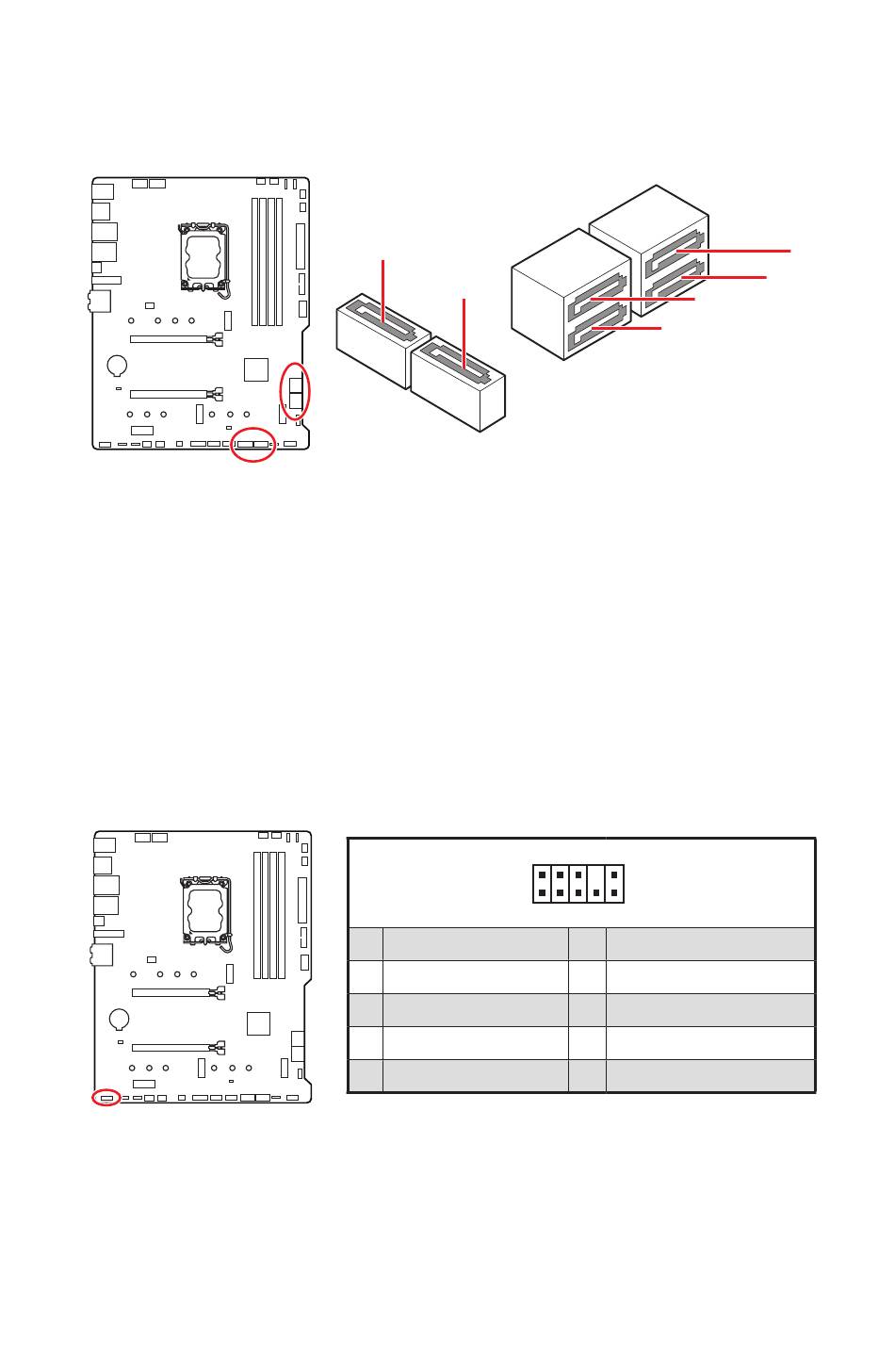

SATA5~8 et SATAA~B : Connecteurs SATA 6 Gb/s

Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut être
relié à un appareil SATA.
⚠
Important
Veuillez ne pas plier les câbles SATA à 90° car cela pourrait entraîner une perte de
∙
données pendant la transmission.
∙ Les câbles SATA disposent de prises identiques sur chaque côté. Néanmoins, il est
recommandé de connecter la prise plate sur la carte mère pour un gain d'espace.
Le connecteur SATA7 est indisponible lorsqu'un SSD M.2 SATA est installé dans le
∙
slot M2_3.

JAUD1 : Connecteur audio avant

Ce connecteur se lie aux jacks audio du panneau avant.
SATAA
SATAB
1 MIC L
3 MIC R
5 Head Phone R
7 SENSE_SEND
9 Head Phone L
SATA8
SATA7
2 10
1 9
2 Ground
4 NC
6 MIC Detection
8 No Pin
10 Head Phone Detection
Vue d'ensemble des composants
SATA6
SATA5
23
