Montageanleitung - profi-pumpe MÄRCHENWALD Bedienungsanleitung

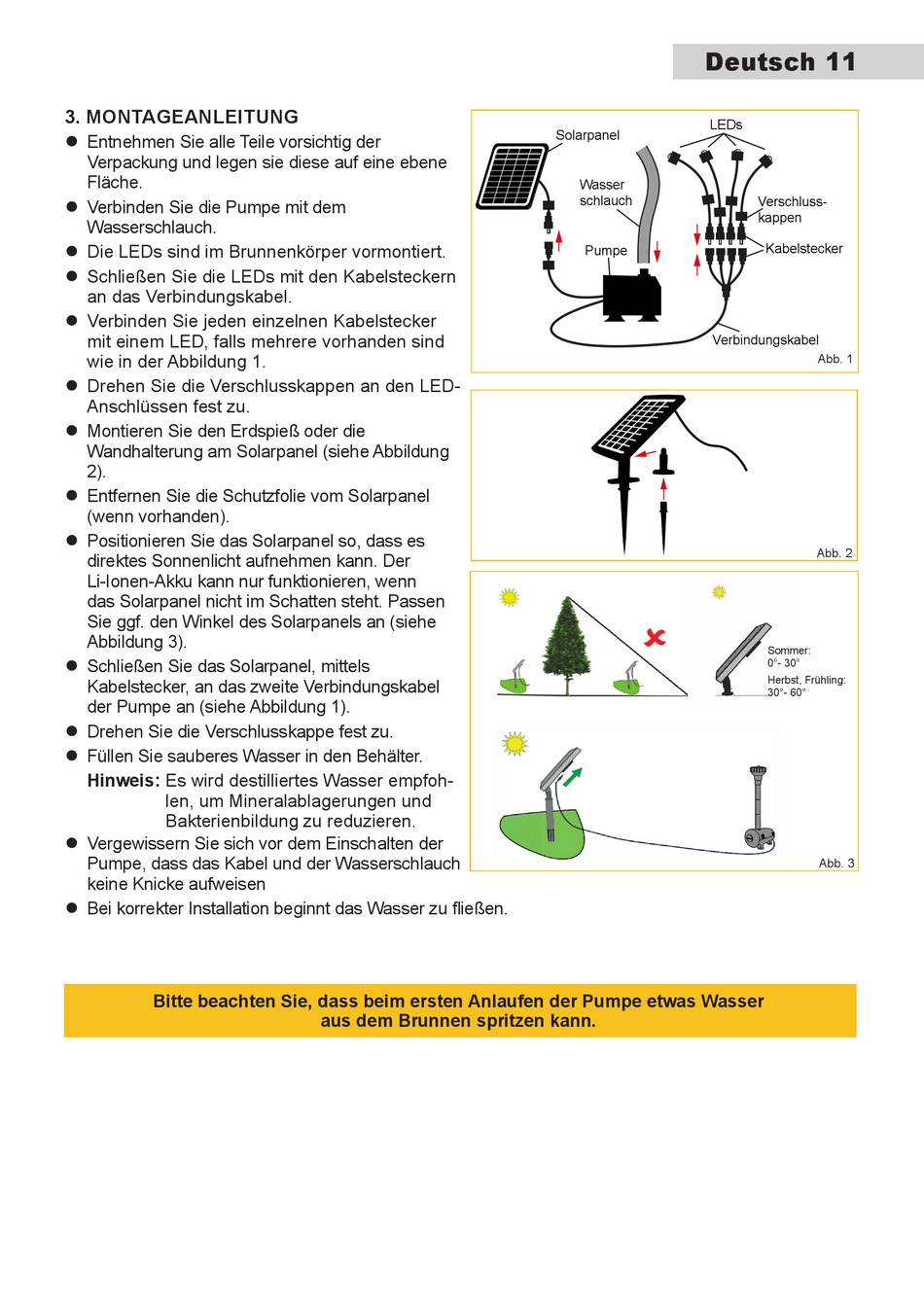

3. MONTAGEANLEITUNG

z Entnehmen Sie alle Teile vorsichtig der
Verpackung und legen sie diese auf eine ebene
Fläche.
z Verbinden Sie die Pumpe mit dem
Wasserschlauch.
z Die LEDs sind im Brunnenkörper vormontiert.
z Schließen Sie die LEDs mit den Kabelsteckern
an das Verbindungskabel.
z Verbinden Sie jeden einzelnen Kabelstecker
mit einem LED, falls mehrere vorhanden sind
wie in der Abbildung 1.
z Drehen Sie die Verschlusskappen an den LED-
Anschlüssen fest zu.
z Montieren Sie den Erdspieß oder die
Wandhalterung am Solarpanel (siehe Abbildung
2).
z Entfernen Sie die Schutzfolie vom Solarpanel
(wenn vorhanden).
z Positionieren Sie das Solarpanel so, dass es
direktes Sonnenlicht aufnehmen kann. Der
Li-Ionen-Akku kann nur funktionieren, wenn
das Solarpanel nicht im Schatten steht. Passen
Sie ggf. den Winkel des Solarpanels an (siehe
Abbildung 3).
z Schließen Sie das Solarpanel, mittels
Kabelstecker, an das zweite Verbindungskabel
der Pumpe an (siehe Abbildung 1).
z Drehen Sie die Verschlusskappe fest zu.
z Füllen Sie sauberes Wasser in den Behälter.
Hinweis: Es wird destilliertes Wasser empfoh-
len, um Mineralablagerungen und
Bakterienbildung zu reduzieren.
z Vergewissern Sie sich vor dem Einschalten der
Pumpe, dass das Kabel und der Wasserschlauch
keine Knicke aufweisen
z Bei korrekter Installation beginnt das Wasser zu fließen.
Bitte beachten Sie, dass beim ersten Anlaufen der Pumpe etwas Wasser
aus dem Brunnen spritzen kann.
Deutsch 11
LEDs
Solarpanel
Wasser
schlauch
Pumpe
Verbindungskabel
Verschluss-
kappen
Kabelstecker
Abb. 1
Abb. 2
Sommer:
0°- 30°
Herbst, Frühling:
30°- 60°
Abb. 3
