PL
obrabianego. Zamocować części za pomocą
śruby mocującej (b) i nakrętki (c).
5.7 Struganie stopniowe (rys. 8)
Za pomocą prowadnicy równoległej możliwe jest
również struganie stopniowe.
Zamocować prowadnicę równoległą (9) z lewej
strony urządzenia i przymiar długościowy (8) po
prawej stronie urządzenia. Ustawić przymiar dłu-
gościowy (8), tak aby pokazana została głębo-
kość stopnia. Zamocować części za pomocą
śruby motylkowej (a) na urządzeniu.
Szerokość stopnia: Szerokość stopnia może
zostać ustawiona za pomocą prowadnicy równ-
oległej (9).
Głębokość stopnia: Zaleca się ustawienie głę-
bokości 2 mm i tak długo obrabiać element, aż
zostanie osiągnięta pożądana głębokość.
5.8 Wymiana noża (rys. 9)
Noże wymieniać na nowe w momencie zau-
ważenia oznak zużycia.
Noże posiadają dwa ostrza i mogą być obraca-
ne.
Noży nie wolno ostrzyć!
Wymieniać zawsze oba noże.
Noże dostępne są w handlu detalicznym.
5.8.1 Wymontowanie noży
Urządzenie położyć na boku. Poluzować trzy
śruby sześciokątne (b) za pomocą klucza mas-
zynowego płaskiego (a)
Nacisnąć w dół osłonę noży (c) z boku urządze-
nia. Wysunąć nóż za pomocą klucza maszyno-
wego z głowicy noża. Nie robić tego palcami!
Przekręcić głowicę noża na pasku (8) o ok. 180
stopni (w tym celu odkręcić osłonę paska (7)).
Wyciągnąć drugi nóż.
Usunąć trociny i kurz z głowicy noża i komory
noża.
Zamontować parę nowych noży (patrz następny
akapit).
5.8.2 Montaż noży
Włożyć nóż do komory noża. Zwrócić uwagę na
kierunek cięcia.
Dokręcić mocno śruby mocujące (b).
Włożyć drugi nóż po drugiej stronie głowicy
noża w ten sam sposób.
Przed podłączeniem upewnić się, że noże są
prawidłowo i mocno zamocowane. Jeśli noże
nie zostały zamontowane na tej samej wysokoś-
ci, efekt strugania będzie nierówny i poryso-
wany.
30
20.08.2005 9:24 Uhr Seite 30

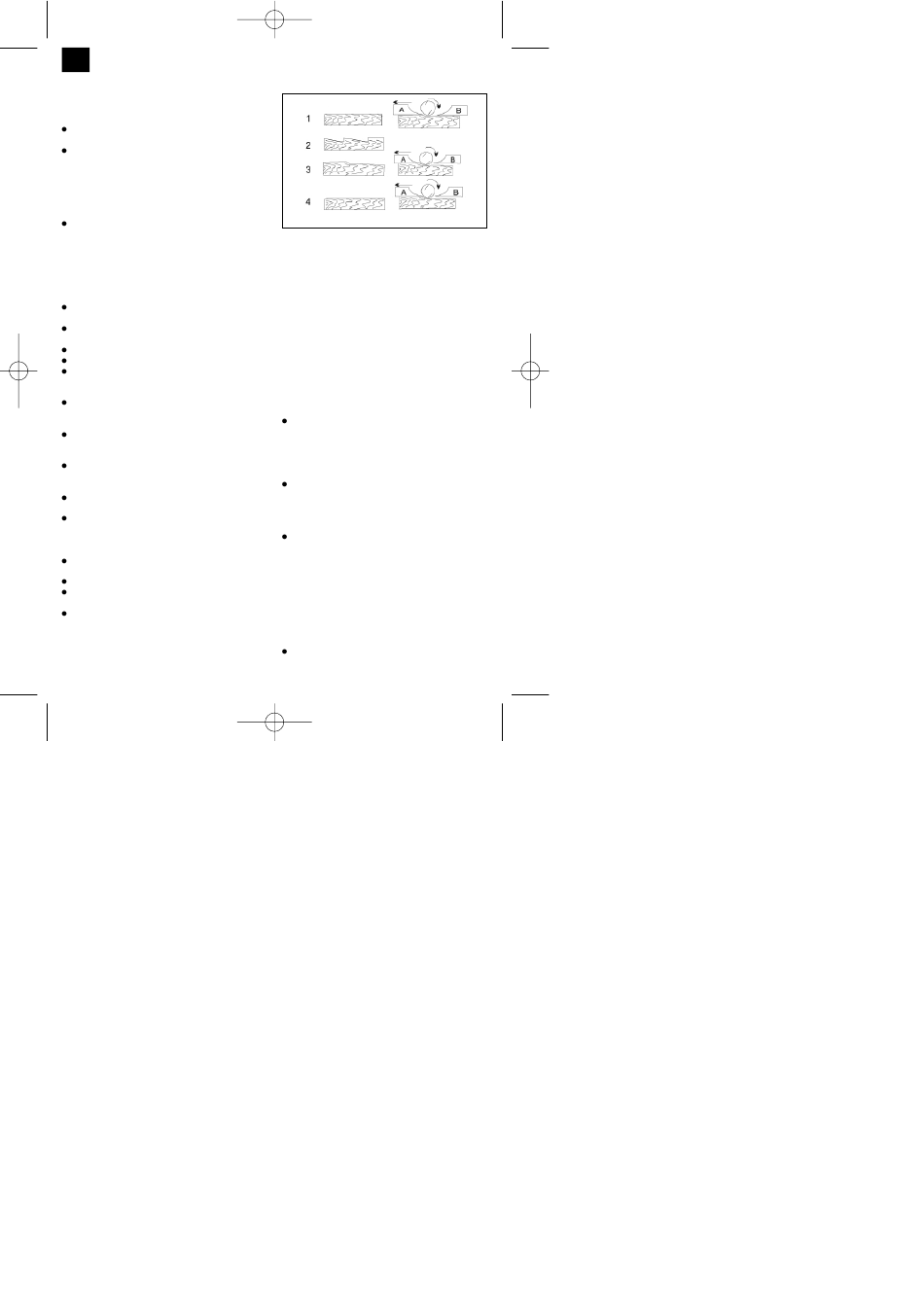

(A) Przednia płyta główna (ruchomy but struga)
(B) Tylnia płyta główna (nieruchomy but struga)
1. Właściwe ustawienie
Rezultat: Gładka powierzchnia
2. Wręby na powierzchni
Problem: Ostrze noża (lub obu noży) nie
przebiega równolegle do wysokości tylniej płyty
głównej.
3. Bruzdy na początku powierzchni
Problem: Ostrze noża (lub obu noży) leży poniżej
wysokości tylnej płyty głównej.
4. Bruzdy na końcu powierzchni
Problem: Ostrze noża (lub obu noży) leży
powyżej wysokości tylnej płyty głównej.
5.9 Podłączenie odsysania pyłu (rys. 10)
Zamontować worek na trociny (1) na strugu. W
ten sposób zostaje zagwarantowane optymalne
odciąganie trocin i pyłu z elementu obrabianego.
Chronione jest zarówno urządzenie jak i zdrowie
użytkownika. Poza tym miejsce pracy jest czyste
i utrzymane w porządku.
Worek na trociny (1) może zostać zamontowany
z prawej lub lewej strony urządzenia na podłąc-
zeniu do odsysania (5). Kołnierz worka (1)
nasunąć na jedno z podłączeń, na drugi nałożyć
osłonę podłączenia (6).
Czyszczenie komory pyłowej: po dłuższym
użyciu komora może zostać zabrudzona kurzem
i trocinami. Komorę opróżniać regularnie.
Wyłączyć urządzenie i odczekać do zupełnego
zatrzymania urządzenia. Odstawić urządzenie i
wyciągnąć wtyczkę z gniazdka. Zdjąć worek (1) i
osłonę podłączenia (6). Za pomocą kawałka
drewna usunąć odpady z komory. Nie wkładać
rąk do komory! Opróżnić worek (patrz następny
akapit).
Opróżnianie worka na trociny: Rozpiąć zamek
