Kabel Anschließen - Bang & Olufsen BeoCenter 2 Bedienungsanleitung

6

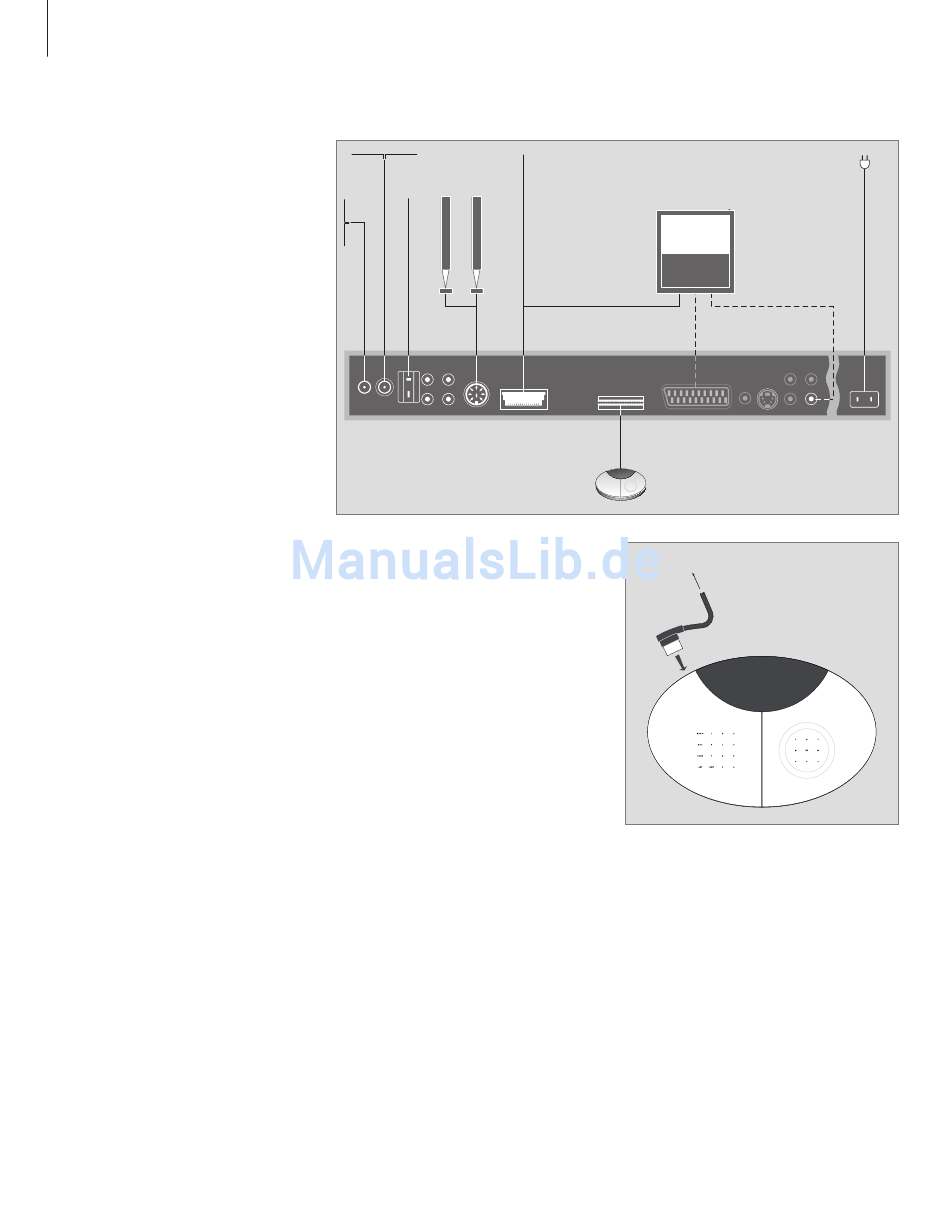

Die Abbildung und die Symbole auf
der Anschlusseinheit helfen Ihnen
beim Auffinden der Buchsen.
Beachten Sie bitte, dass die grau
beschrifteten Buchsen nur vorhanden
sind, wenn Ihr BeoCenter 2 mit
einem DVD-Player ausgestattet ist.
Schließen Sie Ihr System erst dann an
das Netz an, wenn Sie alle anderen
Kabel angeschlossen haben.
Um Zugang zu den Buchsen an der
Anschlusseinheit zu erhalten, müssen
Sie erst die Abdeckung abnehmen –
siehe Seite 5 und die Symbole auf der
Abdeckung.
Kabel anschließen
DAB FM AM POWER LINK
AUX AUX
IN OUT
R R
L L
Mastereinheit-Anschluss
Verbinden Sie die Master- und die Anschlusseinheit
mit dem beiliegenden Kabel. Ihr Bang & Olufsen
Fachhandelspartner hält auch längere Kabel bereit.
Master Link-Anschlüsse
Verbinden Sie die Master Link-Buchsen an der
Anschlusseinheit und dem TV-Gerät mit einem
Master Link-Kabel. Die Buchse dient auch für den
Anschluss des BeoLink-Systems zur Verteilung des
Tons im ganzen Haus.
Master Link-
Anschluss für andere
Räume ...
MASTER LINK AV
MASTER UNIT
Socket Unit
~
LINE
OUT VIDEO
S-VIDEO
CTRL
R
L DIG.OUT
