8
Die Anschlusseinheit kann horizontal
oder vertikal in der optionalen
Wandhalterung montiert werden.
Wir empfehlen, dass Sie bei der

Montage der Wandhalterung

folgendermaßen vorgehen:
– Benutzen Sie die Wandhalterung, um
die Bohrlöcher in der Wand zu markieren.

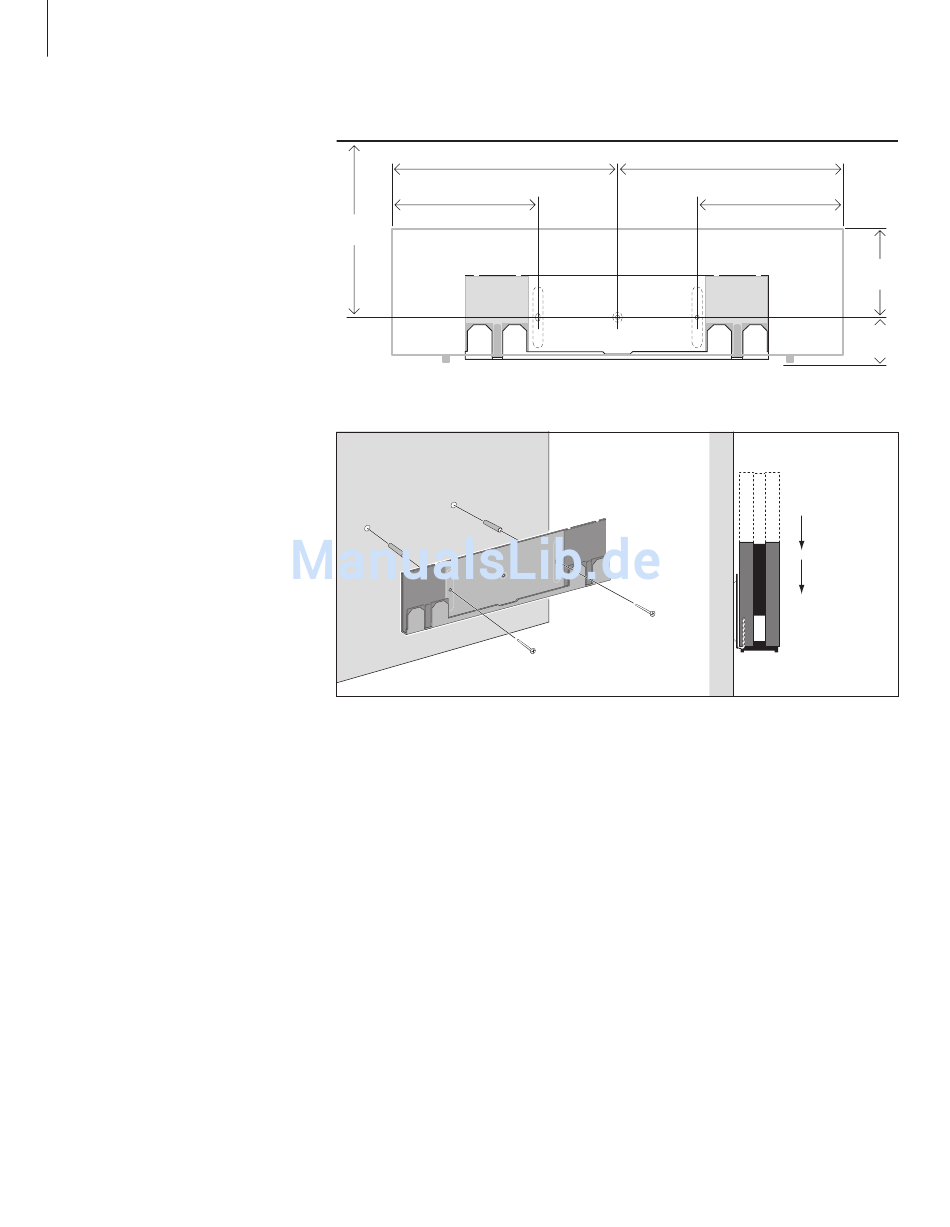

Die nebenstehende Maßskizze zeigt,
wie die Anschlusseinheit an der
Wandhalterung angebracht wird.
– Montieren Sie die Wandhalterung an
der Wand.
– Montieren Sie die Anschlusseinheit an
der Wandhalterung. Wenn Sie die Einheit
nahe am Boden platzieren, empfehlen
wir, dass Sie alle Kabel anschließen,
bevor Sie die Anschlusseinheit an der
Wandhalterung montieren.
Siehe den besonderen Hinweis zu
Leichtbauwänden auf der nächsten Seite.
Wenn Sie Fragen zu Schrauben oder
Befestigungselementen haben, wenden
Sie sich bitte an Ihren Bang & Olufsen
Fachhandelspartner.
Montage der Wandhalterung
27 cm
10.6"
17.5 cm
6.9"
20 cm
8"
Montage der Wandhalterung: Benutzen Sie
zwei Schrauben/Befestigungselemente mit einer
Mindestbelastbarkeit von jeweils 6 kg.
27 cm
10.6"
17.5 cm
6.9"
Montage der Anschlusseinheit an der
Wandhalterung: Schieben Sie die Anschlusseinheit
in der Wandhalterung ganz nach unten. Achten
Sie darauf, die Anschlusseinheit bis ganz nach
unten zu schieben, um die beiden Verriegelungen
einrasten zu lassen.
10 cm
3.9"
5.5 cm
2.2"
