6

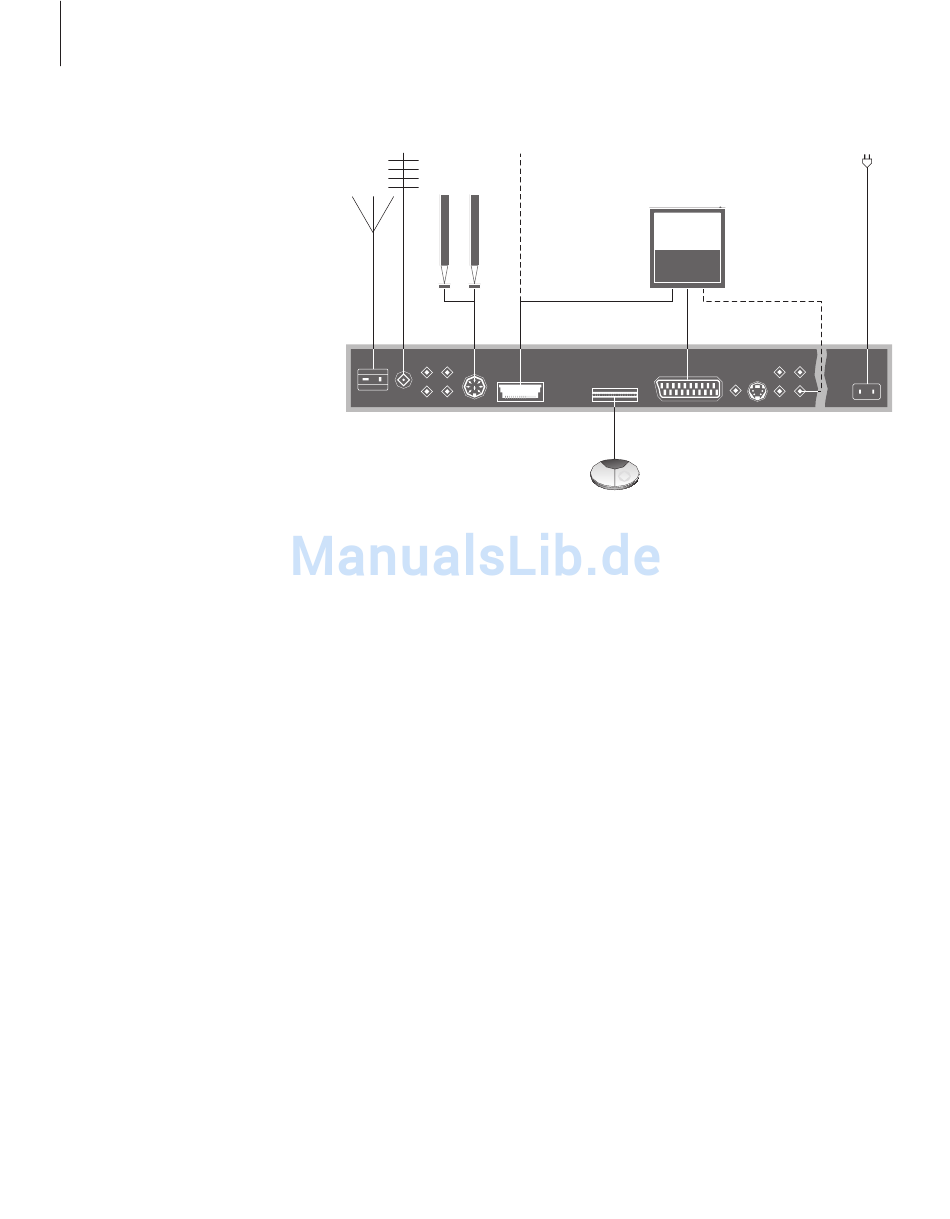

Die Abbildung und die Symbole auf
der Anschlusseinheit helfen Ihnen
beim Auffinden der Buchsen.
Schließen Sie Ihr System erst dann
am Netz an, wenn Sie alle Kabel
angeschlossen haben.
Um Zugang zu den Buchsen der
Anschlusseinheit zu erhalten, müssen
Sie die Abdeckung abnehmen –
siehe S. 5 und die Symbole auf der
Abdeckung.
Kabel anschließen
AM FM POWER LINK MASTER LINK
AUX AUX
IN OUT
R R
L L
Mastereinheit-Anschluss
Verbinden Sie die Master- und die Anschlusseinheit
mit dem beigefügten Kabel.
Antennenanschlüsse – AM/FM
Schließen Sie Ihre FM-Antenne an die mit FM
gekennzeichnete Buchse und ggf. Ihre
AM-Antenne an die mit AM gekennzeichnete
Buchse an.
Stellen Sie bei Verwendung einer AM-Ringantenne
den gewünschten Radiosender ein und drehen Sie
dann die Antenne für bestmöglichen Empfang
horizontal.
Lautsprecheranschlüsse – Power Link
Schließen Sie Ihre Aktivlautsprecher an der Power
Link-Buchse an und schleifen Sie das Signal von
Lautsprecher zu Lautsprecher durch. Siehe die
Bedienungsanleitungen zu Ihren BeoLab-
Lautsprechern.
Denken Sie daran, den L • R • LINE-Schalter an
Ihren BeoLab-Lautsprechern auf L bzw. R (linker
bzw. rechter Kanal) einzustellen.
Wenn Sie einen Kopfhörer anschließen, werden
die an Ihrem Musiksystem angeschlossenen
Lautsprecher automatisch abgeschaltet.
Längere Benutzung bei hoher Lautstärke kann
Gehörschäden verursachen.
Master Link-
Anschluss für
andere
Räume...
AV
MASTER UNIT
Master Link-Anschlüsse
Verbinden Sie die Master Link-Buchsen an der
Anschlusseinheit und dem TV-Gerät mit einem
Master Link-Kabel.
Die Buchse dient auch für den Anschluss des
BeoLink-Systems zur Verteilung des Tons im
ganzen Haus.
Audio/Video-Anschlüsse – AV
Verbinden Sie die AV-Buchsen an der
Anschlusseinheit und dem TV-Gerät mit einem
21-poligen AV-Kabel. Zum Anschluss ohne
21-poliges AV-Kabel siehe nächste Seite.
DIG.OUT
Wenn Sie Ihr Musiksystem an ein Bang & Olufsen
TV-Gerät mit eingebautem Surroundsoundmodul
anschließen, müssen Sie die DIG.OUT-Buchse mit
der INPUT 1-Buchse an Ihrem TV-Gerät verbinden.
Wenn das erforderliche Kabel nicht beigefügt ist,
erhalten Sie es bei Ihrem Bang & Olufsen Händler.
Netzanschluss –
Stecken Sie das Netzkabel in die Buchse
Anschlusseinheit, verbinden Sie es aber erst dann
mit dem Netz, wenn Sie alle anderen
Verbindungen vorgenommen haben.
~
LINE
OUT VIDEO
S-VIDEO
CTRL
R
L DIG.OUT
~
~
der
