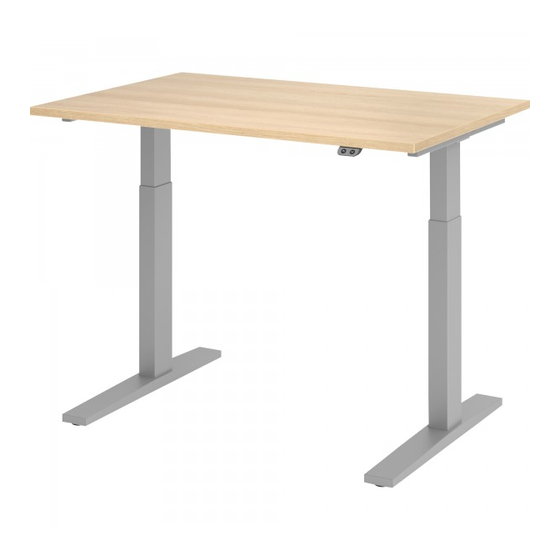

Verwandte Anleitungen für Hammerbacher VXMKA Serie
Inhaltszusammenfassung für Hammerbacher VXMKA Serie
- Seite 1 Betriebsanleitung VXMKA Sprache Seite Deutsch DE 1-13 Montageanleitung Reset Assembly Manual Read this manual thoroughly an Betriebs– und Montag Bitte sorgfältig lesen und sicher 09/2020 MKAIDI_XMK_00 DE VXMKA...
- Seite 2 Beachtung der in dieser Betriebsanleitung enthaltenen Sicherheitskriterien entstehen bzw. durch Abänderung des Tischuntergestelles oder der Verwendung von nicht geeigneten Ersatzteilen verursacht werden. Identifi kation: Elektrisch verstellbarer Schreibtisch Typ: XMKA Hammerbacher GmbH Daimlerstraße 4-6 D-92318 Neumarkt www.HammerbacherGmbH.de info@hammerbachergmbh.de WEEE-Reg.-Nr. DE 34853279...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Hinweise Stellenwert der Betriebs- und Montageanleitung Sachgemäße Verwendung Sachwidrige Verwendung Einzuhaltende Gesetze, Richtlinien, Normen FCC-Informationen zu digitalen Netzgeräten Richtige Sitzhaltung Sicherheitshinweise Symbole und Hinweiserklärungen Organisatorische Maßnahmen Empfohlene Sicherheitsmaßnahmen Hinweise zur Montage Transport und Montage Sicherheits- und Vorsichtsmaßnahmen Gefahren durch Elektrizität Benutzung des Tisches Besondere Gefahrenstellen Hinweise für den Notfall... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Stellenwert der Betriebs- und Montageanleitung Grundvoraussetzung für den sicherheitsgerechten Umgang und den störungsfreien Betrieb dieses Tisches ist die Kenntnis der grundlegenden Sicherheitshinweise und der Vorschriften. Diese Betriebs– und Montageanleitung enthält die wichtigsten Hinweise, um das Tischgestell sicherheitsgerecht zu montieren und zu bedienen. Diese Betriebs–... -
Seite 5: Richtige Sitzhaltung
Richtige Sitzhaltung Falsches Sitzen kann zu gesundheitlichen Schäden an Gelenken, Sehnen und Muskeln führen. Um dies zu vermeiden, müssen Schreibtisch und Bürostuhl eingestellt werden. Unabhängig von den nachfolgenden Hinweisen ist eine unbequeme Sitzhaltung zu vermeiden. Sollten Sie feststellen, dass der eine oder andere Hinweis zu einer für Sie unbequemen Sitzhaltung führt, passen Sie die Positionierung einfach ihren Bedürfnissen an. -
Seite 6: Sicherheitshinweise
Sicherheitshinweise Symbol- und Hinweiserklärungen In der Montageanleitung werden folgende Hinweise und Symbole für Gefährdungen verwendet: Dieses Symbol weist auf eine unmittelbar drohende Gefahr für das Leben und die Gesundheit von Personen hin. Das Nichtbeachten dieser Hinweise kann schwere gesundheitsschädliche Auswirkungen, zum Beispiel lebensgefährliche Verletzungen bis hin zur Todesfolge haben. -
Seite 7: Gefahren Durch Elektrizität
Sicherheitshinweise Gefahren durch Elektrizität • Verbinden Sie das Tischgestell erst nach vollständiger Montage mit der Stromversorgung. • Überprüfen Sie die elektrische Ausrüstung des Tischgestells regelmäßig gemäß nach den Vorgaben der nationalen Vorschriften (in Deutschland sind dies die Unfallverhütungsvorschriften). • Verwenden Sie keine Kabel mit beschädigter Isolierung. Es besteht sonst die Gefahr des elektrischen Schlages. -
Seite 8: Wartung Und Instandhaltung
Sicherheitshinweise Wartung und Instandhaltung • Bitte achten Sie darauf, dass sich das Produkt immer in einem einwandfreien Zustand befindet. Gegebenenfalls lassen Sie es in regelmäßigen Abständen von Fachpersonal prüfen. • Führen Sie keine Reparaturen am Tisch oder den Komponenten selbst durch. •... -
Seite 9: Betriebshinweise
Betriebshinweise Beachten Sie die Bestimmungen und Sicherheitshinweise, insbesondere: • Lassen Sie keine Kinder unbeaufsichtigt mit dem Arbeitstisch. Kinder können die von diesem Arbeitstisch ausgehenden Gefahren nicht einschätzen. Kinder können sich erheblich verletzen, bis hin zur Todesfolge. • Überschreiten Sie nicht die maximale Einschaltzeit von 2 Minuten des Tisches. •... -
Seite 10: Technische Daten De
Technische Daten VXMKA Baujahr 2020 Ursrpungsland China 1- stufig System Stahl & Kunststoff Material Hub (max.) 50 cm Traglast (max.) 60 kg Eigengewicht ± 32 kg Geschwindigkeit ohne Last ± 38 mm/s Eingangsspannung 230 V~, 50/60 Hz, 400 VA Nutzungszyklus Nutzungszyklus 20% (2 Minuten an / 18 Minuten aus) 10.000 Zyklen (durchschnittliche Nutzung) - Seite 11 Technische Daten VXMKA 1200 / 1600 / 1800mm 800mm 1128 / 1528 / 1628 mm 594 mm 270 mm 370 mm 878 / 1275 / 1475 mm 738mm Tischhöhe 70 - 120 cm Hub maximal 50 cm Gestelltiefe 73,8 cm Mindesttiefe einer Tischplatte 80 cm Maximale Tiefe einer Tischplatte...
-
Seite 12: Kundendienst
D 92318 Neumarkt Type: VXMKA Baujahr: 2020 220-240V ~ 50/60Hz 20V DC max. 8A (Class II) Kundendienst Hersteller Hammerbacher GmbH . Daimlerstraße 4+6 Kaidi Electrical Europe GmbH 92318 Neumarkt . Germany Wilhelm-Wagenfeld-Str. 16 80807 München . Germany info@hammerbachergmbh.de www.hammerbachergmbh.de www.kaidielectrical.com Entsorgung Tisch außer Betrieb nehmen... -
Seite 13: Eg-Konformitätserklärung
Hiermit wird bestätigt, dass das die oben bezeichneten Produkte den genannten EG-Richtlinien entsprechen. Diese Erklärung wird ungültig, wenn die Produkte ohne unsere Zustimmung umgebaut oder verändert werden. Name und Adresse des Bevollmächtigten für die Zusammenstellung der Dokumentation: Bernhard Hammerbacher, Daimlerstr. 6, 92318 Neumarkt/OPf. Unterschrift kann auf Verlangen vorgezeigt werden 09.05.2019 ________________________________________________ Datum B. - Seite 14 Montageanleitung / Operating instructions VXMKA Sprache Seite Montageanleitung Operating instructions Reset 09/2020 MKAIDI_XMK_00 VXMKA...
- Seite 15 Montageanleitung Operating instructions ③ Rechts VXMKA 09/2020 ⑧ ⑩ ⑩ ⑦ ② Links ⑥ ⑦ ⑥ LXMKA/** LKAK**/5 ⑦ ⑩ ② ③ "R" "L" Links Rechts 114003 114005 ⑥ 1063 / 1463 / 1663 mm LKAK**/5 114010 114012 4x Ⓜ 2x ⑤...
- Seite 16 1x⑩ 8x Ⓐ M6x15mm SW 5 SW 5 ④ 4x Ⓐ ④ 4x Ⓐ ⑦ ⑦ 1x⑩ 4x Ⓑ M6x15mm SW 5 ⑦ 2x Ⓑ ⑦ 2x Ⓜ ② Links 2x Ⓜ ③ 2x Ⓑ Rechts SW 5 4x Ⓜ VXMKA...
- Seite 17 8x Ⓘ 8x Ⓙ 4x Ⓘ M6 x25mm 4x Ⓙ 4x Ⓘ 4x Ⓙ 8x Ⓒ 4x Ⓒ 6,3 x 19mm 4x Ⓒ Ⓒ VXMKA...
- Seite 18 2x Ⓓ 2x Ⓓ 5 x 25mm ⑧ ⑧ Netzteil vor Verschraubung der Traversen "eindrücken" (" press ") ④ ④ Rechts oder Links 3x Ⓕ 3x Ⓕ ④ 3 x 20mm 6x Ⓗ 5 x60 mm 6x Ⓗ VXMKA...
-
Seite 19: Anschluss Elektrischer Komponeten
10x Ⓔ 10x Ⓖ 3,5 x 16 ⑨ ⑧ ⑤ ⑤ Ⓔ ④ Ⓖ Vor Inbetriebnahme des Tisches alle Komponenten fest verschrauben, dann "Reset" durchführen! Anschluss elektrischer Komponeten Vor Inbetriebnahme des Tisches ALLE KOMPONENTEN fest verschrauben!! Bitte verwenden Sie die beigefügten KABELHALTER (G) und befestigen Sie diese mit SCHRAUBE (E), sodass keine Kabel frei an der Tischplatte hängen. -
Seite 20: Reset-Modus De
VXMKA RESET - Pfl icht vor Inbetriebnahme Stand 09/2020 / deutsch 114415 MNMONT_XMKA _RESET WEEE-Reg.-Nr. DE 34853279 Vor Inbetriebnahme muss der Tisch • an seiner richtigen Position stehen, • das Steuergerät mit dem "Gyrosensor" muss sich in einer horizontalen Position befi nden und fest verschraubt sein lt.
