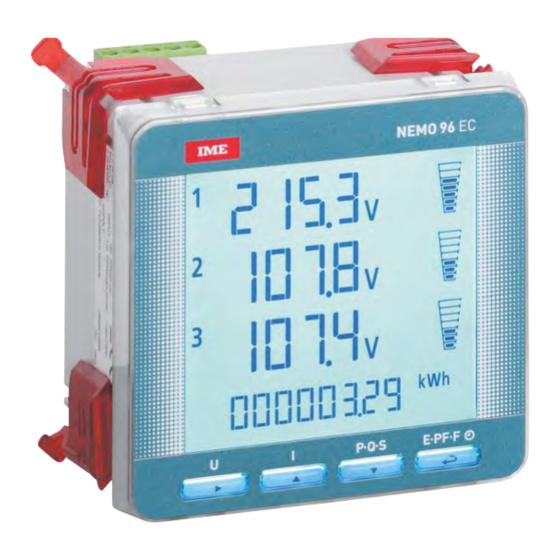

LEGRAND IME NEMO 96 EC Installationsanweisungen
Vorschau ausblenden
Andere Handbücher für IME NEMO 96 EC:
- Installationsanweisungen (50 Seiten) ,
- Installationsanweisungen (42 Seiten)
Verwandte Anleitungen für LEGRAND IME NEMO 96 EC
Inhaltszusammenfassung für LEGRAND IME NEMO 96 EC
- Seite 1 MF96ORFCDT1 - MF96ORFCMT1 NEMO 96 EC Multifunction Easy Connect Manuale d'installazione • Installation manual • Manuel d'installation • Installationsanweisungen • Manual de instalación LE11394AA -03/21 -02 IM...
- Seite 3 NEMO 96 EC Multifunction Easy Connect Sommario Summary Pericoli e avvertenze Gefahren und Warnungen Operazioni preliminari Vorarbeiten Presentazione Presentation Installazione Installieren Utilizzo Verwendung Programmazione Programmierung Funzione di prova Verbindungstestfunktion Caratteristiche tecniche Technische Daten Elenco abbreviazioni Abkürzungsliste Assistenza Unterstützung Contents Resumida Dangers and warnings Advertencia Preliminary operations...
-
Seite 4: Pericoli E Avvertenze
• Pericoli e avvertenze Questi apparecchi devono essere montati esclusivamente da professionisti. Il mancato rispetto delle indicazioni contenute nelle presenti istruzioni solleva il fabbricante da ogni responsabilità. Rischi di folgorazione, ustioni o esplosione • L'installazione e la manutenzione di questo apparecchio devono essere effettuate esclusivamente da personale qualificato. •... -
Seite 5: Gefahren Und Warnungen
NEMO 96 EC Multifunction Easy Connect • Gefahren und Warnungen Diese Geräte dürfen nur von Fachleuten montiert werden. Die Nichtbeachtung der vorliegenden Anweisungen entbindet den Hersteller von jeglicher Haftung. Stromschlag-, Verbrennungs-und Explosionsgefahr • Die Installation und Wartung dürfen nur von qualifizierten Fachleuten vorgenommen werden. •... -
Seite 6: Operazioni Preliminari
• Operazioni preliminari Per la sicurezza del personale e del materiale, è indispensabile leggere attentamente il contenuto del presente libretto prima della messa in servizio. Al momento del ricevimento della scatola contenente il dispositivo, è necessario verificare i seguenti punti: - lo stato dell’imballo;... -
Seite 7: Presentazione
NEMO 96 EC Multifunction Easy Connect • Presentazione • Presentation 1. Tastiera composta da 4 pulsanti a doppia funzionalità 1. Tastatur bestehend aus 4 Tasten mit Doppelfunktion (visualizzazione/configurazione) (Display/Konfiguration) 2. Display LCD retroilluminato 2. LCD-Display mit Hintergrudbeleuchtung 3. Fase 3. Phase 4. - Seite 8 • Installazione • Installation • Installation • Installieren • Instalación • Rezepte • Prescrizioni • Nähe zu Generatorsystemen vermeiden • Evitare la vicinanza con sistemi generatori di elektromagnetische Störungen. perturbazioni elettromagnetiche. • Prescripciones • Recommendations • Evitar la proximidad con sistemas que generan •...
-
Seite 9: Wiring Diagram
NEMO 96 EC Multifunction Easy Connect • Installazione • Installation • Installation • Installieren • Instalación • Schema di collegamento • Wiring diagram • Schéma de câblage • Anschlussbilder • Esquema de conexión • Nei cablaggi rispettare scrupolosamente lo schema di inserzione; una inesattezza nei collegamenti può pregiudicare il corretto funzionamento o causare danni allo strumento. - Seite 10 • Installazione • Installation • Installation • Installieren • Instalación • Schema di collegamento RS485 • RS485 wiring diagram • Schéma de branchement RS485 • Anschlussbilder RS485 • Esquema de conexión RS485 SXIIP MF96ORC..MF96ORC..MF96ORC..ETHERNET RS-485 N°n N°1 N°2 RJ45 + –...
- Seite 11 NEMO 96 EC Multifunction Easy Connect • Utilizzo • Use • Utilisation • Verwendung • Utilización Tensione di fase - Energia attiva Phase voltage - Active energy NEMO 96 EC Tension simple – Energie active Phasenspannung - Wirkenergie Tensión de fase - Energía activa P Q S E PF F Tensione concatenata - Energia reattiva...
- Seite 12 • Utilizzo • Use • Utilisation • Verwendung • Utilización Corrente di fase - Energia attiva Phase current - Active energy NEMO 96 EC Courant de phase – Energie active Phasenstrom - Wirkenergie Corriente de fase - Energía activa P Q S E PF F Corrente media di fase - Energia reattiva Average phase current - Reactive energy...
- Seite 13 NEMO 96 EC Multifunction Easy Connect • Utilizzo • Use • Utilisation • Verwendung • Utilización P Q S Potenza trifase attiva, reattiva, apparente e distorcente Active, reactive, apparent and deforming three-phase power NEMO 96 EC Puissance triphasée active, réactive, apparente et déformante Aktive, reaktive, scheinbare und verzerrende dreiphasige Leistung Potencia trifásica activa, reactiva, aparente y deformante P Q S...
- Seite 14 • Utilizzo • Use • Utilisation • Verwendung • Utilización E PF F Fattore di potenza trifase - Frequenza - Contaore Three-phase power factor - Frequency - Hour counter NEMO 96 EC Facteur de puissance triphasée - Fréquence - Compteur horaire Dreiphasen-Leistungsfaktor - Frequenz - Betriebsstundenzähler Factor de potencia trifásico - Frecuencia -...
- Seite 15 NEMO 96 EC Multifunction Easy Connect • Utilizzo • Use • Utilisation • Verwendung • Utilización E PF F Energia attiva totale negativa - MF96ORFCDT1 Numero azzeramenti contatore NEMO 96 EC NEMO 96 EC Total negaive active energy - Number of counter resets Energie active totale negative - Nombre de remises à...
- Seite 16 • Programmazione • Programming • Programmation • Programmierung • Programación • Modalità visualizzazione dei Parametri Programmabili già impostati • Display mode of the Programmable Parameters already Set • Mode d'affichage des Paramètres Programmables dèjà définis • Anzeigemodus der bereits eingestellten Programmierbare Parameter •...
- Seite 17 NEMO 96 EC Multifunction Easy Connect • Programmazione • Programming • Programmation • Programmierung • Programación • Modifica dati di SETUP • Changing SETUP data • Modification des données SETUP • Ändern der Setup-Daten • Modificación de los datos de configuración Premendo contemporaneamente i tasti x 3 sec, si accede alla PASSWORD La PASSWORD è...
- Seite 18 • Programmazione • Programming • Programmation • Programmierung • Programación • Pagina visualizzazione personalizzata • ustomized display page • Linea 1- Esempio: Lin1 = V12 • Page d personnalisée • Line 1 - Example: Lin1 = V12 • Kundenspezi sche anzeigeseite •...
- Seite 19 NEMO 96 EC Multifunction Easy Connect • Programmazione • Programming • Programmation • Programmierung • Programación Tempo di integrazione delle Correnti e Potenze - Esempio: tIME = 15 min • • Integration time of Currents and Powers - Example: tIME = 15 min Temps d'intégration des Courants et Puissances - Exemple : tIME = 15 min •...
- Seite 20 • Programmazione • Programming • Programmation • Programmierung • Programación • Portata di corrente - Esempio: CUrr Max.1.600kA Current rating • - Example: CUrr Max. 1.600kA • Capacité de courant - Exemple: Max.1.600kA Strom uss • - Beispiel: CUrr Max. 1.600kA Flujo de corriente •...
-
Seite 21: Übertragungschwindigkeit
NEMO 96 EC Multifunction Easy Connect • Programmazione • Programming • Programmation • Programmierung • Programación MODBUS MK96R63DT / MK96R125DT Indirizzo di comunicazione • - Esempio: Addr = 115 Communication address • - Example: Addr = 115 P Q S E PF F •... - Seite 22 • Programmazione • Programming • Programmation • Programmierung • Programación MODBUS MK96R63DT / MK96R125DT • Bit Parità: - Esempio: PAr = odd • Parity Bit - Example: PAr = odd • Parité Bit - Exemple: PAr = odd • Paritätsbit - Beispiel: PAr = odd •...
- Seite 23 NEMO 96 EC Multifunction Easy Connect • Programmazione • Programming • Programmation • Programmierung • Programación MBUS MK96R63MT / MK96R125MT Indirizzo Primario • - Esempio: Addr = 115 Primary address • - Example: Addr = 115 • Adresse principale P Q S E PF F - Exemple: Addr = 115 Primäradresse...
- Seite 24 • Programmazione • Programming • Programmation • Programmierung • Programación Modi ca Indirizzo Secondario Mbus • • Change Mbus Secondary Address • Codice d’accesso 2 : PASS = 2222 • Modi er l'adresse secondaire Mbus Password 2 • : PASS = 2222 •...
- Seite 25 NEMO 96 EC Multifunction Easy Connect • Programmazione • Programming • Programmation • Programmierung • Programación • Nota: - Si deve essere nelle pagina di “Logo” • Note: You must be on the "Logo" page • Note: - Vous devez être sur la page "Logo" •...
- Seite 26 • Programmazione • Programming • Programmation • Programmierung • Programación P Q S • Azzeramento • Reset • Remise à zéro • Rücksetzen Volver a cero • Agendo contemporaneamente su i tasti funzione è possibile Resettare le pagine di visualizzazione: Simultaneously acting on the function keys it is possible to reset the display pages: En agissant dans le même temps sur les touches fonction est possible remettre à...
- Seite 27 NEMO 96 EC Multifunction Easy Connect • Funzione di prova dei collegamenti • Connection test function • Fonction de test du raccordement • Verbindungstestfunktion • Función de prueba de las conexiones Per decidere se sia necessario utilizzare la funzione di prova dei collegamenti è sufficiente controllare i segni delle potenze attive di fase che, in situazioni di carico ordinarie, sono positive.
- Seite 28 • Funzione di prova dei collegamenti • Connection test function • Funzione di prova dei collegamenti • Connection test function • Fonction de test du raccordement • Verbindungstestfunktion • Fonction de test du raccordement • Verbindungstestfunktion • Función de prueba de las conexiones •...
- Seite 29 NEMO 96 EC Multifunction Easy Connect • Funzione di prova dei collegamenti • Connection test function • Fonction de test du raccordement • Verbindungstestfunktion • Función de prueba de las conexiones • Codice per lanciare la funzione di prova • Code to run the test function •...
- Seite 30 • Funzione di prova dei collegamenti • Connection test function • Fonction de test du raccordement • Verbindungstestfunktion • Función de prueba de las conexiones Completamento della procedura • Completion of procedure • • Achèvement de la procédure • Abschluss des Verfahrens •...
- Seite 31 NEMO 96 EC Multifunction Easy Connect • Funzione di prova dei collegamenti • Connection test function • Fonction de test du raccordement • Verbindungstestfunktion • Función de prueba de las conexiones Completamento della procedura • per correzione Automatica del cablaggio tensioni/correnti all’interno dello strumento •...
- Seite 32 • Funzione di prova dei collegamenti • Connection test function • Fonction de test du raccordement • Verbindungstestfunktion • Función de prueba de las conexiones 3.1 = - I1 1.3 = I1 No OK Fig.1 Fig.2 La sequenza corretta delle Fasi di Tensione è: 2 5 8 Remarque: 1.3 indique également la direction correcte du courant, dans le (V1 al morsetto 2);...
-
Seite 33: Caratteristiche Tecniche
NEMO 96 EC Multifunction Easy Connect • Caratteristiche tecniche Involucro Dimensioni (l x h x p) 96 x 96 x 64,5mm 3x230/3x400Vac ±15% CAT III Recommended 6,5 / 7 mm torque 0,5Nm 1 x 1,5 mm Collegamenti max. 0,6Nm 1 x 1,5 mm Rigid 2,5mm PH0 1 x 1 mm... -
Seite 34: Ingressi Digitali
• Caratteristiche tecniche Ingressi digitali Tensione: 12-24V DC Corrente: Max. 10 mA Condizioni di utilizzo Temperatura di funzionamento: (-20°C) ÷ (60°C) Temperatura di immagazzinamento: (-25°C) ÷ (70°C) Umidità: Adatto all'utilizzo in clima tropicale Massima potenza dissipata: < 5 W Ambiente meccanico: Ambiente elettromagnetico: Umidità... -
Seite 35: Caratteristiche Delle Funzioni
NEMO 96 EC Multifunction Easy Connect • Caratteristiche tecniche Conformità alla IEC 61557-12 Edizione 1 (08/2007) Caratteristiche del PMD Valore della Altre caratteristiche Tipo di caratteristica caratteristica complementari Funzione di valutazione della Qualita dell'alimentazione Classificazione del PMD SD / SS Temperatura Umidità... -
Seite 36: Technical Characteristics
• Technical characteristics Case Dimension (w x h x d) 96 x 96 x 64,5mm 3x230/3x400Vac ±15% CAT III Recommended 6,5 / 7 mm torque 0,5Nm 1 x 1,5 mm max. 0,6Nm Connections 1 x 1,5 mm Rigid 2,5mm PH0 1 x 1 mm Flexible 1 x 2,5 mm... -
Seite 37: Digital Inputs
NEMO 96 EC Multifunction Easy Connect • Technical characteristics Digital inputs Voltage: 12-24V DC Current: Max. 10 mA Operating conditions Operating temperature: (-20°C) ÷ (60°C) Storage temperature: (-25°C) ÷ (70°C) Humidity: Suitable for tropical climates Max. dissipated power: < 5 W Mechanical environment: Electromagnetic environment: Relative humidity:... - Seite 38 • Technical characteristics Conformity IEC 61557-12 Edition 1 (08/2007) PMD Characteristics Other complementary Type of characteristic Specification values characteristics Power quality assessment function Classification of PMD SD / SS Temperature Humidity + Altitude Standard conditions Characteristics of functions Function Function performance class according to Measuring range Other complementary symbols...
-
Seite 39: Caractéristiques Techniques
NEMO 96 EC Multifunction Easy Connect • Caractéristiques techniques BoÎtier Dimensions (l x h x p) 96 x 96 x 64,5mm 3x230/3x400Vac ±15% CAT III Recommended 6,5 / 7 mm torque 0,5Nm 1 x 1,5 mm max. 0,6Nm Raccordement: 1 x 1,5 mm Rigid 2,5mm PH0 1 x 1 mm... -
Seite 40: Conditions D'utilisation
• Caractéristiques techniques Entrée numerique Tension: 12-24V DC Courant: Max. 10 mA Conditions d' utilisation Température de fonctionnement: (-20°C) ÷ (60°C) Température de stockage: (-25°C) ÷ (70°C) Humidité: Convient pour les climats tropicaux Dissipation thermique: < 5 W Environnement mécanique: Environnement électromagnètique: Humidité... - Seite 41 NEMO 96 EC Multifunction Easy Connect • Caractéristiques techniques Conformité IEC 61557-12 Edition 1 (08/2007) Caractéristique du PMD Valeurs caractéristiques Autres caractéristiques Type de caractéristique possibles complémentaires Fonction d’évaluation de la qualité de l'alimentation Classification des PMD SD / SS Température Humidité...
-
Seite 42: Technische Daten
• Technische Daten Gehäuse Abmessung (L x H x T) 96 x 96 x 64,5mm 3x230/3x400Vac ±15% CAT III Recommended 6,5 / 7 mm torque 0,5Nm 1 x 1,5 mm max. 0,6Nm Anschlüsse 1 x 1,5 mm Rigid 2,5mm PH0 1 x 1 mm Flexible 1 x 2,5 mm... -
Seite 43: Digitaleingänge
NEMO 96 EC Multifunction Easy Connect • Technische Daten Digitaleingänge Spannung: 12-24V DC Strom: Max. 10 mA Gebrauchsbedingungen Betriebstemperatur: (-20°C) ÷ (60°C) Lagertemperatur: (-25°C) ÷ (70°C) Feuchtigkeit: Geeignet für den Einsatz in tropischem Klima Maximale Verlustleistung: < 5 W Mechanische Umgebung: Elektromagnetische Umgebung: Relative Feuche: 95% ohne Kondensation (EN50472-1) -
Seite 44: Merkmale Der Funktionen
• Technische Daten Konformität mit IEC 61557-12 Ausgabe 1 (08/2007) Eigenschaften des PMD Wert des Andere Funktionen Art des Merkmals Feature komplementär Bewertungsfunktion der Qualität der Stromversorgung Einstufung der PMD SD / SS Temperatur Luftfeuchtigkeit + Höhe Standardbedingungen Merkmale der Funktionen Symbole der Messbereich Andere Funktionen... -
Seite 45: Características Técnicas
NEMO 96 EC Multifunction Easy Connect • Características técnicas Caja Dimensiones (l x h x p) 96 x 96 x 64,5mm 3x230/3x400Vac ±15% CAT III Recommended 6,5 / 7 mm torque 0,5Nm 1 x 1,5 mm max. 0,6Nm Conexión 1 x 1,5 mm Rigid 2,5mm PH0 1 x 1 mm... -
Seite 46: Entradas Digitales
• Características técnicas Entradas digitales Tensión: 12-24V DC Corriente: Máx. 10 mA Condiciones de uso Temperatura de funcionamiento: (-20°C) ÷ (60°C) Temperatura de almacenaje: (-25°C) ÷ (70°C) Humedad: Apto para la utilización en un clima tropical Máxima potencia disipada: < 5 W Entorno mecánico: Entorno electromagnético: Humedad relativa:... - Seite 47 NEMO 96 EC Multifunction Easy Connect • Características técnicas Conformidad con IEC 61557-12 Edition 1 (08/2007) Características del PMD Otras características Tipo de característica Valor de la característica complementarias Funcion de evaluacion de la calidad de la alimentacion Clasificacion de los PMD SD / SS Temperatura Humedad + Altitud...
-
Seite 48: Elenco Delle Abbreviazioni
• Elenco delle abbreviazioni • Glossary of abbreviations 3n3E Rete trifase 4 fili, 3 sensori 3n3E Three-phase 4 wires network, 3 sensors Valori medi Averag values Σ Σ Λ Massimi valori medi Λ Maximum average values EACt totP Energia attiva positiva totale EACt totP Total positive active energy ErEA totP... -
Seite 49: Lexique Des Abréviations
NEMO 96 EC Multifunction Easy Connect • Lexique des abréviations •Abkürzungsliste 3n3E Réseau triphasé 4 fils, 3 capteurs 3n3E Dreiphasiges 4-Draht-Netzwerk, 3 Sensoren Valeurs moyennes Durchschnittswerte Σ Σ Λ Valeurs moyennes maximales Λ Maximale Durchschnittswerte EACt totP Energie active totale positive EACt totP Positive Gesamtwirkenergie ErEA totP... -
Seite 50: Léxico De Las Abreviaciones
• Léxico de las abreviaciones 3n3E Red trifásica 4 hilos, 3 sensores Valores medios Σ Λ Valores medios máximos EACt totP Energía activa positiva ErEA totP Energía reactiva positiva EACt totn Energía activa negativa ErEA totn Energía reactiva negativa Lin 1 Línea 1 Lin 2 Línea 2... - Seite 51 BTicino S.p.A Viale Borri, 231 21100 Varese (VA) ITALY www.imeitaly.com BTicino si riserva in qualsiasi momento il diritto di modificare i contenuti di questo opuscolo e di comunicare, in qualsiasi forma e modalità, i cambiamenti apportati allo stesso.. BTicino reserves at any time the right to modify the contents of this booklet and to communicate, in any form and modality, the changes brought to the same.
