• Caractéristiques techniques
Appareillage d'installation série pour montage sur rail profilé EN 60715
• Classe de protection II
La classe de protection II est garantie uniquement après installation dans un coffret
de distribution avec revêtement frontal correspondant.
• Catégorie de surtension : III
• Classe de précision B selon EN 50470-3
L'appareil est conforme aux directives européennes suivantes :
• 2014/32/UE : Directive sur les appareils de mesure
Les normes de référence sont :
EN50470-1 - Équipement de comptage d'électricité (c.a.)
Partie 1 : prescriptions générales, essais et conditions d'essai
EN50470-3 - Équipement de comptage d'électricité (c.a.)
Partie 3 : prescriptions particulières
Compteurs statiques d'énergie active (classes de précision A, B et C)
• 2014/35/UE : Directive sur la basse tension
• 2014/30/UE : Directive CEM
Normes de référence : EN55022 + A1 + A2, IEC/EN 61000-4-2, -4, -5, -12 et IEC/EN 61326-1
Entrées
• Tension de référence : 3 x 100...3 x 480V~, 3 x 57,7/100...3 x 278/480V~
• Consommation du circuit de tension : ≤ 1 VA
• Plage de fréquences : 47...63 Hz
• Courant mini., Imin : 0,05 A
• Courant de référence Iref : 5 A
• Courant limite, Imax : 6 A
• Consommation du circuit de courant : ≤ 0,5 VA (par phase)
Alimentation électrique auxiliaire
• U : 195,5 - 264,5 V, 50...60 Hz, • Puissance consommée P
aux
Conditions ambiantes
• Compteur d'intérieur
• Degré de pollution 2
• Température de stockage : -40° C...+70° C
• Plage de températures de service : -25° C...55° C
• Température de référence : 23° C ± 2° C
• Humidité relative : 95 % sans condensation
• Degré de protection (EN60529) : face avant IP51, bornes IP20
(IP51 lorsque le compteur est monté dans un tableau électrique IP51)
• Perte de puissance maximale : ≤ 4W (pour le calcul thermique des tableaux
électriques)
Compteur de temps
• trun : mode de comptage
• Sélection possible : t.run U123 (tension) - t.run P (puissance)
- t.run U123 (tension) : le compteur de temps tourne lorsque l'une des trois tensions
de ligne (L1, L2, L3) est présente
- t.run P puissance : le compteur de temps tourne lorsque l'intensité est > 10mA
Communication RS485
• Add : Adresse 1...255
• Baud : Vitesse de communication programmable, 4800 - 9600 - 19200 bits/s
• PAr : bit de parité, aucun - pair - impair
Sortie impulsion
• Interface : sortie impulsion SO selon EN62053-31, électriquement isolée par
un optocoupleur
• Pouvoir de coupure max. : 115V – 50mA
• Sortie impulsion pour l'énergie active
Poids d'impulsion : 1 impulsion ⊻ 10, 100, 1000, 10K, 100K, 1000K Wh
Durée d'impulsion : 50, 100, 200, 300ms
LEGRAND - Pro and Consumer Service - BP 30076 - 87002 LIMOGES CEDEX FRANCE – www.legrand.com
.

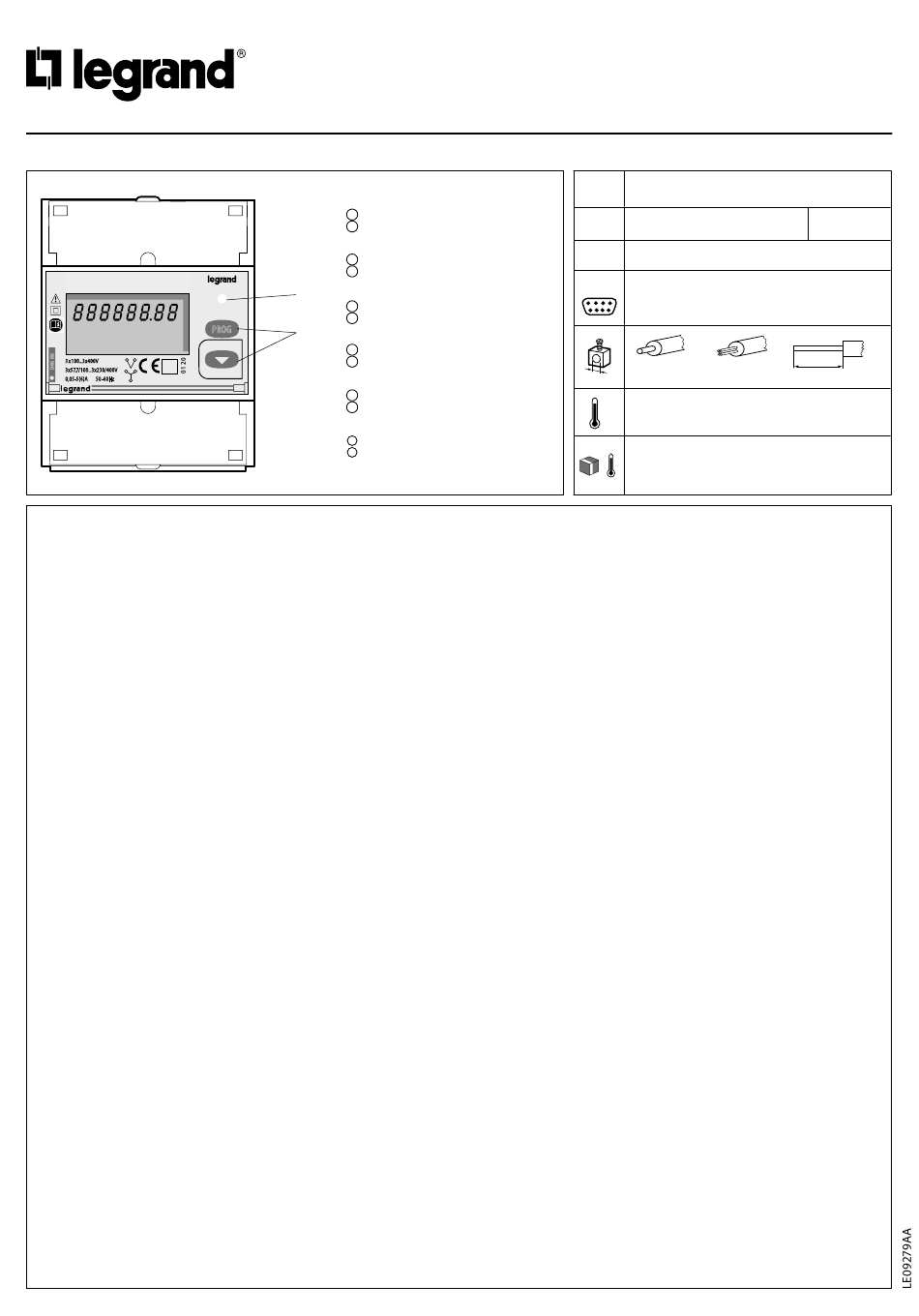

A - Voyant de comptage : 0,1Wh = 1 éclair
B - Touches lecture et programmation
.
A - Metering indicator light : 0,1Wh = 1 flash
B - Reading and programming buttons
.
A
046 86
A - Indicatore impulso LED: 0,1 Wh = 1 impulso
0,1Wh/imp
B - Pulsanti di lettura e di programmazione
PROG
B
.
A - LED-Impulsanzeige : 0,1Wh = 1 Impuls
B - Abfrage- und Programmiertasten
.
A - Visor de contador : 0,1Wh = 1 parpadeo
B - Teclas de lectura y programación
.
A - LED-pulsaanduiding: 0,1Wh = 1 puls
B - Opvraag- en programmeertoetsen
: env. 1,5W
aux
3 x 57,7/100 3 x 230/400 V
U
3 x 100 3 x 400 V
I
I
min
cl.
B
RS485
1,5...4 mm
+
-
- 25 °C ... +55 °C
+
- - 40 °C . . . +70 °C
• Technical characteristics
Series-fitted device for mounting on top-hat rail EN 60715
• Protection Class II
Protection class II is only guaranteed if the product is installed in a distribu-
tion cabinet with an appropriate front cover.
• Overvoltage category: III
• Accuracy class B to EN 50470-3
The device complies with the following European Directives:
• 2014/32/UE: Measuring Instruments
The reference standards are:
EN50470-1 – Electricity Metering Equipment (a.c.)
Part 1: General requirements, tests and test conditions
EN50470-3 – Electricity Metering Equipment (a.c.)
Part 3: Special requirements
Electronic active energy meter (accuracy classes A, B and C)
• 2014/35/UE: Low Voltage Directive
• 2014/30/UE: EMC Directive
Reference standards: EN55022 + A1 + A2, IEC/EN 61000-4-2, -4, -5, -12 and IEC/EN 61326-1
Inputs
• Reference voltage: 3 x 100...3 x 480V~, 3 x 57.7/100...3 x 278/480V~
• Voltage path consumption: ≤ 1 VA
• Frequency range: 47...63 Hz
• Minimum current, Imin: 0.05 A
• Reference current, Iref: 5 A
• Limiting current, Imax: 6 A
• Current path consumption: ≤ 0.5 VA (per phase)
Auxiliary power supply
• U : 195.5 - 264.5 V, 50...60 Hz
aux
• Power dissipation P : approx. 1.5 W
aux
Ambient conditions
• Indoor meter
• Degree of contamination 2
• Storage temperature: -40° C...+70° C
• Operating temperature range: -25° C...55° C
• Reference temperature: 23° C ± 2° C
• Relative humidity: 95% without condensation
• Degree of protection (EN60529): IP51 front, IP20 terminals
(IP51 if the meter is mounted in an IP51 switch panel)
• Max. power loss: ≤ 4W (for thermal design of switch panels)
Elapsed-time meter
• t.run: start hour meter
• Selectable: t.run U123 (voltage) - t.run P (power)
- t.run U123 (voltage): Elapsed-time meter runs if any of the three conductor
voltages (L1, L2, L3) is present
- t.run P power: Elapsed-time meter runs if current > 10mA
• RS485 communication
• Add: Address 1...255
• Baud: communication speed, programmable, 4,800 - 9,600 - 19,200 BPS
• PAr: Parity bit, none - even - odd
Pulse output
• Interface: Pulse output SO to EN62053-31,
potential-free through optocoupler
• Max. contact load: 115V – 50mA
• Pulse output for active energy
Pulse weight: 1 pulse ⊻ 10, 100, 1000, 10K, 100K, 1000K Wh
Width of the pulse: 50, 100, 200, 300 ms
