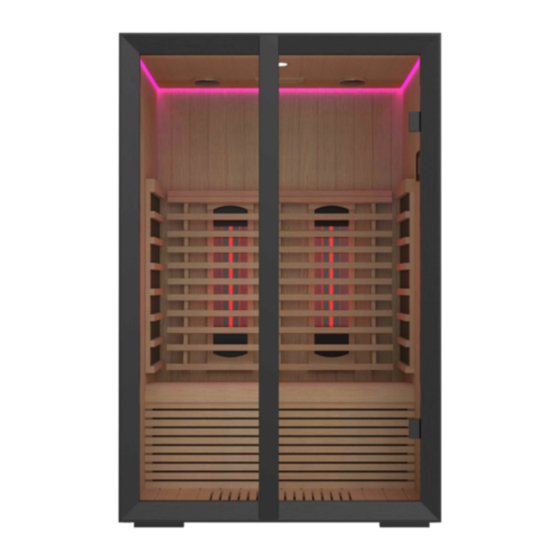

- Seite 1 Benutzerhandbuch Infrarotkabine Onni Small (1-053-079) 1/10 12/2021...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Zu dieser Anleitung 2. Wichtige Hinweise zu Ihrer Sicherheit 2.1. Bestimmungsgemäßer Gebrauch 2.2. Sicherheitshinweise 3. Produktbeschreibung 3.1. Technische Daten 3.2. Grundriss 3.3. Lieferumfang 3.4. Stückliste 4. Montage 5. Montage Abbildungen (nach der letzen Sprache)_____________ 6. Schaltplan 7. Bedienung 7.1. -
Seite 3: Zu Dieser Anleitung
Sie sie in der Nähe der Infrarotkabine auf. So können Sie jederzeit Informationen zu Ihrer Sicherheit und zur Bedienung nachlesen. Sie finden diese Montage- und Gebrauchsanweisung auch im Download- bereich unserer Webseite auf www.sentiotec.com/downloads. 2. Wichtige Hinweise zu Ihrer Sicherheit Die Infrarotkabine ist nach anerkannten sicherheitstechnischen Regeln gebaut. -
Seite 4: Sicherheitshinweise
Montage- und Gebrauchsanweisung S. 4/10 2.2. Sicherheitshinweise ● Montage- und Anschlussarbeiten an elektrischen Teilen (Steue- rung, Strahler,...) dürfen nur im spannungsfreien Zustand durch- geführt werden. ● Beachten Sie auch die örtlichen Bestimmungen am Aufstellort. ● Bei Problemen, die in den Montageanweisungen nicht ausführ- lich genug behandelt werden, wenden Sie sich zu Ihrer eigenen Sicherheit an Ihren Lieferanten. -
Seite 5: Produktbeschreibung
Montage- und Gebrauchsanweisung S. 5/10 3. Produktbeschreibung 3.1. Technische Daten Kabinenmaterial Abachi Kabinenmaße (L x B (Tiefe) x H) 1300 x 1043 x 2000 mm Spannungsversorgung 230VAC 50Hz Gesamtleistung 1800 Watt; 7,8 A IR-Strahler dimmbar 2 x 400 W Heizelemente Seitenwand 2 x 300W Heizelement Waden 1 x 200W... -
Seite 6: Lieferumfang
Montage- und Gebrauchsanweisung S. 6/10 3.3. Lieferumfang 3.4. Stückliste Nr. NAME ABMESSUNGEN STÜCK Dach Abdeckung 1214 x 954 x 5mm Dachelement 1214 x 954 x 65 mm Rückwand 1214 x 1980 x 59mm Seitenwand rechts 1013 x 1980 x 46mm Seitenwand links 1013 x 2000 x 46mm Glasfront... -
Seite 7: Montage
Montage- und Gebrauchsanweisung S. 7/10 4. Montage Kontrollieren Sie, bevor Sie mit der Arbeit beginnen, anhand der Stückliste, ob alle Einzelteile auch tatsächlich mitgeliefert wurden. Sollten Einzelteile ausnahms- weise fehlen, benachrichtigen Sie spätestens 14 Tage nach Erhalt der Kabine Ihren Händler - siehe Garantie Karte am Ende der Anleitung Für die Montage benötigen Sie einen Helfer! Weiters empfehlen wir die Löcher für die Schrauben vorzubohren. -
Seite 8: Schaltplan
Montage- und Gebrauchsanweisung S. 8/10 6. Schaltplan Lautsprecher 8Ω 5W Lautsprecher 8Ω 5W Temperatur Fühler Farblicht 12V DC Antenne MP3 USB... -
Seite 9: Bedienung
Montage- und Gebrauchsanweisung S. 9/10 7. Bedienung 7.1. Inbetriebnahme Verbinden Sie alle Steckverbindungen laut dem Schaltplan und zuletzt die Steuerung (Leistungsteil) mit der Wandsteckdose. Auf dem Display leuchtet Ein/Aus Drücken Sie auf Ein/Aus, um die Steuerung einzuschalten. Die Heizele- mente beginnen zu heizen. Es wird die Kabinentemperatur und die Laufzeit angezeigt. -
Seite 10: Leselicht
Montage- und Gebrauchsanweisung S. 10/10 7.4. Licht Durch Drücken der Taste Licht wird das Leselicht und das Farblicht eingeschal- tet. Mittels Longpress (Taste 3 Sek. drücken) der Taste „Licht“ gelangen Sie in den Einstellmodus (Anzeige „Lx“ (x=1-9) in der Temperaturanzeige und „2n“ in der Zeitanzeige). - Seite 11 Pictures p. 11/16...
- Seite 12 Pictures p. 12/16 6Pcs 5 x 35 4Pcs 5 x 60...
- Seite 13 Pictures p. 13/16 6Pcs 4 x 35 2Pcs 4Pcs 2Pcs 4 x 45 4 x 35 4 x 35...
-
Seite 14: Guarantee Card
S. 14/16 8. Guarantee card Fill in this form and make a picture of it and Email to your dealer. Invoice number: _____________________________ Date of invoice: __________________ Name / phone / Email: ________________________________________________________ Article state (unopened, just opened or used): ___________________________________ Please encircle on pictures below which part has a fault. - Seite 15 S. 15/16 8. Guarantee card Fill in this form and make a picture of it and Email to your dealer. Invoice number: _____________________________ Date of invoice: __________________ Name / phone / Email: ________________________________________________________ Article state (unopened, just opened or used): ___________________________________ Please encircle on pictures below which part has a fault.
-
Seite 16: Spare Parts
Onni-WP-200-B Spot reading light 3W Onni-IR-SP Color light Onni-IR-RGB Speakers 2x5W Onni-IR-LSP Temperatur sensor Onni-IR-F sentiotec GmbH | Division of Harvia Group | Wartenburger Straße 31, A-4840 Vöcklabruck T +43 (0) 7672/22 900-50 | F -80 | info@sentiotec.com | www.sentiotec.com...
