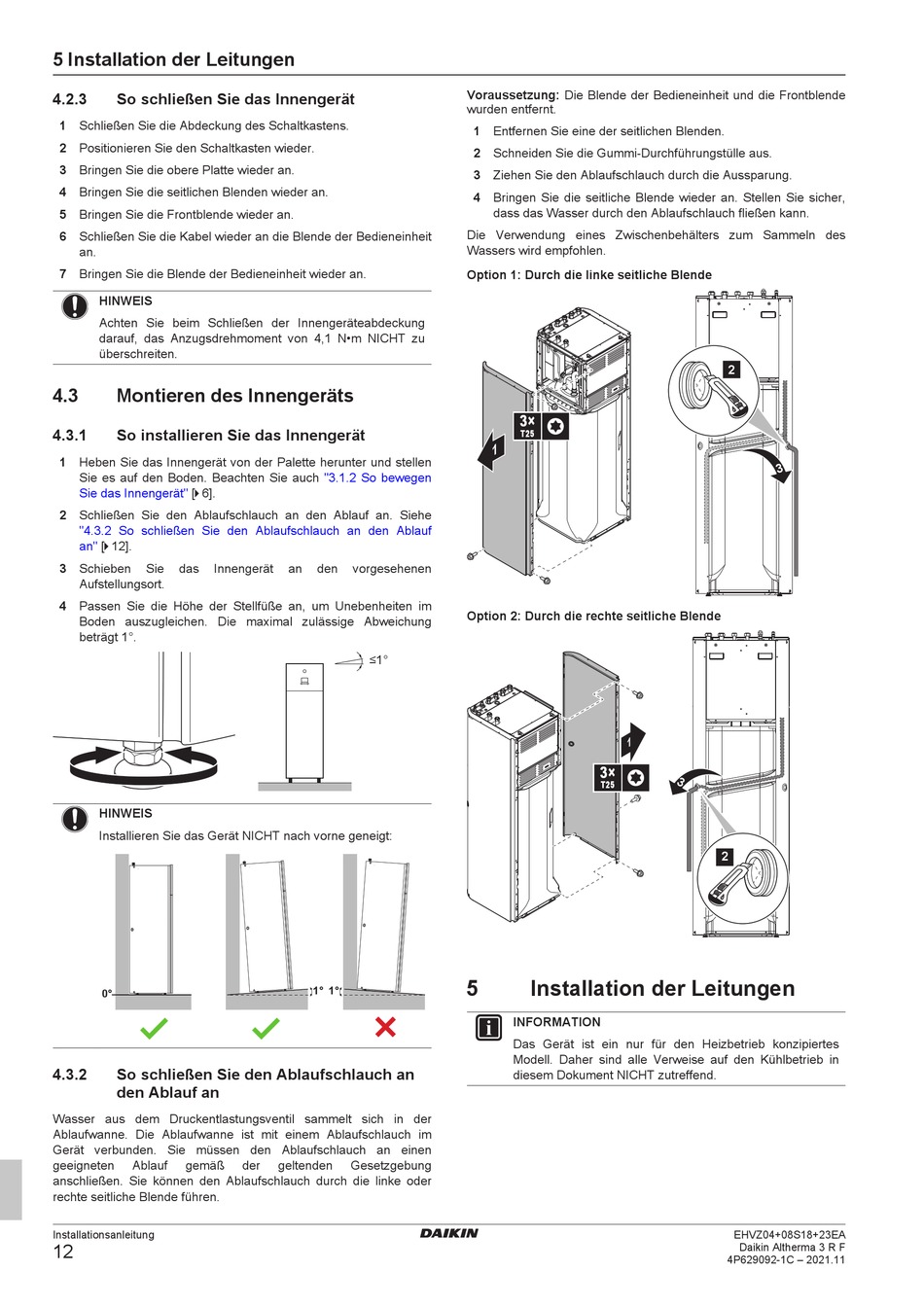

5 Installation der Leitungen

4.2.3 So schließen Sie das Innengerät
1 Schließen Sie die Abdeckung des Schaltkastens.
2 Positionieren Sie den Schaltkasten wieder.
3 Bringen Sie die obere Platte wieder an.
4 Bringen Sie die seitlichen Blenden wieder an.
5 Bringen Sie die Frontblende wieder an.
6 Schließen Sie die Kabel wieder an die Blende der Bedieneinheit
an.
7 Bringen Sie die Blende der Bedieneinheit wieder an.
HINWEIS
Achten Sie beim Schließen der Innengeräteabdeckung
darauf, das Anzugsdrehmoment von 4,1 N•m NICHT zu
überschreiten.
4.3 Montieren des Innengeräts
4.3.1 So installieren Sie das Innengerät
1 Heben Sie das Innengerät von der Palette herunter und stellen
Sie es auf den Boden. Beachten Sie auch
Innengerät" [ 4 6].
Sie das
2 Schließen Sie den Ablaufschlauch an den Ablauf an. Siehe
"4.3.2 So schließen Sie den Ablaufschlauch an den Ablauf
an" [ 4 12].
3 Schieben Sie das Innengerät
Aufstellungsort.
4 Passen Sie die Höhe der Stellfüße an, um Unebenheiten im
Boden auszugleichen. Die maximal zulässige Abweichung
beträgt 1°.
HINWEIS
Installieren Sie das Gerät NICHT nach vorne geneigt:
0°
4.3.2 So schließen Sie den Ablaufschlauch an
den Ablauf an
Wasser aus dem Druckentlastungsventil sammelt sich in der
Ablaufwanne. Die Ablaufwanne ist mit einem Ablaufschlauch im
Gerät verbunden. Sie müssen den Ablaufschlauch an einen
geeigneten Ablauf gemäß
anschließen. Sie können den Ablaufschlauch durch die linke oder
rechte seitliche Blende führen.
Installationsanleitung
12
"3.1.2 So bewegen
an den vorgesehenen
≤1°
1° 1°
der geltenden Gesetzgebung
Voraussetzung: Die Blende der Bedieneinheit und die Frontblende
wurden entfernt.
1 Entfernen Sie eine der seitlichen Blenden.
2 Schneiden Sie die Gummi-Durchführungstülle aus.
3 Ziehen Sie den Ablaufschlauch durch die Aussparung.
4 Bringen Sie die seitliche Blende wieder an. Stellen Sie sicher,
dass das Wasser durch den Ablaufschlauch fließen kann.
Die Verwendung eines Zwischenbehälters zum Sammeln des
Wassers wird empfohlen.
Option 1: Durch die linke seitliche Blende
3×
T25
1
Option 2: Durch die rechte seitliche Blende
1
3×
T25
5 Installation der Leitungen
INFORMATION
Das Gerät ist ein nur für den Heizbetrieb konzipiertes
Modell. Daher sind alle Verweise auf den Kühlbetrieb in
diesem Dokument NICHT zutreffend.
EHVZ04+08S18+23EA
Daikin Altherma 3 R F
4P629092-1C – 2021.11
