Thermokon Sensortechnik GmbH - Thyristorsteller TS1 3Ph, TS1 SP 3Ph

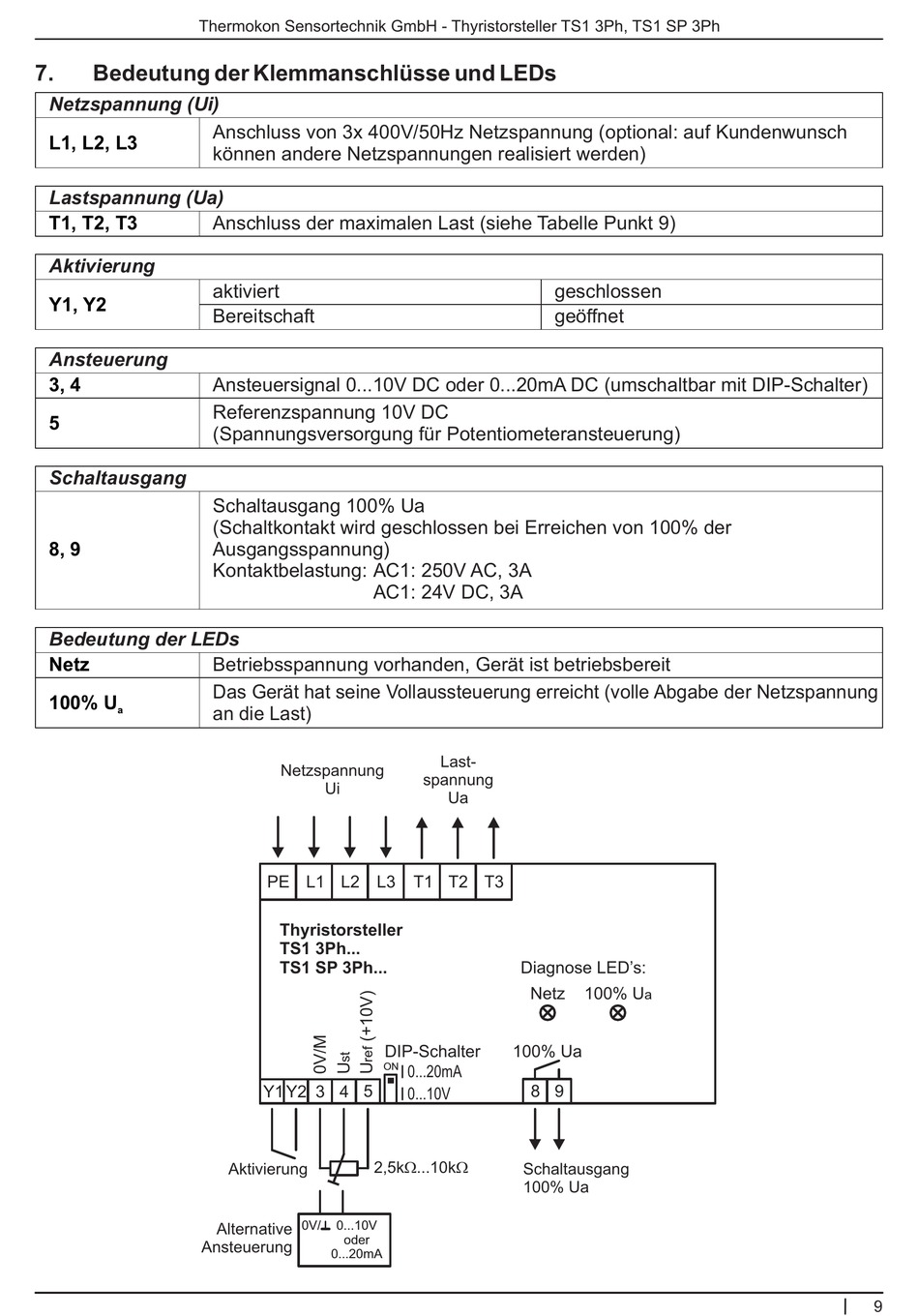

7.
Bedeutung der Klemmanschlüsse und LEDs
Netzspannung (Ui)
L1, L2, L3
Lastspannung (Ua)
T1, T2, T3
Aktivierung
Y1, Y2
Ansteuerung
3, 4
5
Schaltausgang
8, 9
Bedeutung der LEDs
Netz
100% U
a
Ansteuerung
Anschluss von 3x 400V/50Hz Netzspannung (optional: auf Kundenwunsch
können andere Netzspannungen realisiert werden)
Anschluss der maximalen Last (siehe Tabelle Punkt 9)
aktiviert
Bereitschaft
Ansteuersignal 0...10V DC oder 0...20mA DC (umschaltbar mit DIP-Schalter)
Referenzspannung 10V DC
(Spannungsversorgung für Potentiometeransteuerung)
Schaltausgang 100% Ua
(Schaltkontakt wird geschlossen bei Erreichen von 100% der
Ausgangsspannung)
Kontaktbelastung:
AC1: 250V AC, 3A
AC1: 24V DC, 3A
Betriebsspannung vorhanden, Gerät ist betriebsbereit
Das Gerät hat seine Vollaussteuerung erreicht (volle Abgabe der Netzspannung
an die Last)
Netzspannung
Ui
PE L1 L2 L3
Thyristorsteller
TS1 3Ph...
TS1 SP 3Ph...
DIP-Schalter
ON
Y1 Y2 3 4 5
2,5kW...10kW
Aktivierung
0V/
0...10V
Alternative
oder
0...20mA
geschlossen
geöffnet
Last-
spannung
Ua
T1 T2 T3
Diagnose LED's:
Netz
100% Ua
0...20mA
8
9
0...10V
Schaltausgang
100% Ua
100% U
a
9
