Thermokon SRC-DO 2 Datenblatt

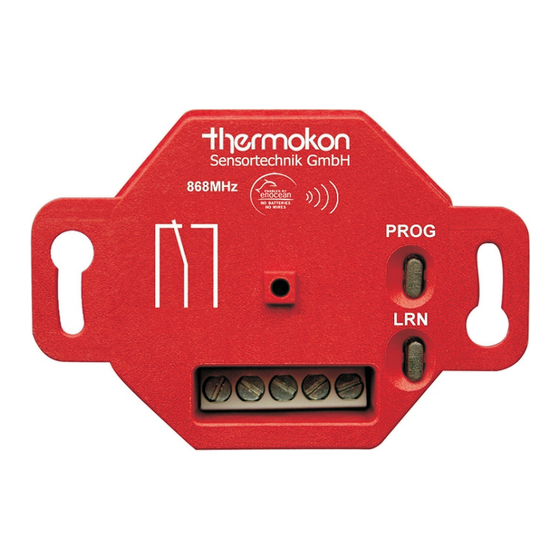

SRC-DO Typ2 868 MHz
Funk Schaltaktor für Thermokon Funk Sensoren
Wireless switching actuator for wireless Thermokon sensors
DE - Datenblatt
Technische Änderungen vorbehalten
Stand 30.09.2014
EN - Data Sheet
Subject to technical alteration
Issue date 2014/09/30
SR07P MS
(optional)
Anwendung
Der Empfänger SRC-DO Typ2 dient zur Auswertung von Funksensoren des
Typs
Fensterkontakt SRW01,
Raumfühler SR04x MS oder
Funk Deckensensor SR-MDS,
Digital-Eingangsmodul SR65 DI,
Bewegungsmelder PIR 360° EnOcean,
EnOcean Funkschalter,
oder Fenstergriff SRG01.
Wahlweise können insgesamt bis zu 10 Funksensoren auf einen
Empfänger eingelernt werden. Dabei dient der Relaisausgang des
Empfängers als Schaltausgang der Sensoren. Damit kann er z.B. als
Störmeldekontakt zur Aufschaltung an Regler oder Monitoring Systeme
genutzt werden.
Der Relaiskontakt wird geschaltet, sobald von einem oder mehreren
Sensoren ein Einschaltbefehl empfangen wurde. Dabei sind alle
eingelernten Sensoren logisch ODER verknüpft, d.h. sobald ein beliebiger
Fensterkontakt SRW01 „Fenster geschlossen" oder ein beliebiges
Digitalmodul SR65 DI "Kontakt geschlossen" meldet oder ein
Schiebeschalter am Raumfühler SR04x MS die Schalterstellung "1 (Ein)"
erreicht hat oder ein Schiebeschalter SR07P MS die Schalterstellung
"Nacht" erreicht hat oder ein Sensor PIR 360° Enocea
Multisensor SR-MDS, "Bewegung" meldet oder ein Fenstergriff "Fenster
geschlossen" meldet, oder ein EnOcean Funkschalter eingeschaltet wird,
wird das Relais geschaltet. Umgekehrt wird das Relais nur zurückgesetzt,
wenn von allen Sensoren der Ausschaltbefehl vorliegt.
Typenübersicht
SRC-DO Typ2 24V
SRC-DO Typ2 230V
Thermokon - Platanenweg 1 - 35756 Mittenaar - Germany - Tel.: +49 2778 6960-0 - Fax: -400 - www.thermokon.de -
Sensortechnik GmbH
0 I
0
-
+
SR04x MS SR-MDS
(optional) (optional)
max. 10 sensors of type SR04x MS, SR07P MS, SR-MDS, SRW01,
SR65 DI, Sensor PIR 360° EnOcean, Window Handle SRG01
SR07P MS (Schiebeschalter)
n, bzw. ein Decken-
Betriebsspannung 24V DC/AC
Betriebsspannung 230V AC
produktblatt_src_do_typ2/294881
SRW01
(optional)
or Window Handle SRG01
Application
The receiver SRC-DO Type2 is designed for evaluation of wireless
sensors of type
Window Contact SRW01,
, Room Sensor SR04x MS
Wireless Ceiling Multi Sensor SR-MDS,
Digital Input Module SR65 DI,
Movement Detector PIR 360° EnOcean,
EnOcean Switch,
or Window Handle SRG01.
Optionally, it is possible to learn-in up to 10 wireless sensors to one receiver.
Thereby, the relay output of the receiver is designed as a switching output of
the sensors. Thus, it can be used as a fault message contact for locking-on
to controllers or monitoring systems.
The relay contact of the receiver is switched, as soon as the message
"switch on" is sent via one of the sensors. All sensors learned-in are logical
OR circuit linked, i.e. as soon as any window contact SRW01 reports
"window closed" or any digital module SR65 DI reports "contact made" or
the slide switch of a room sensor SR04x MS has the position "1" (ON) or the
slide switch of a room sensor SR07P MS has the position "Night" or the
Sensor PIR 360° EnOce
"Occupancy" or a window handle reports "window closed", or a EnOcean
switch is pressed in position I, the relay is switched. In reverse order, the
relay is only reset, if all sensors have the "switch off" command.
Types Available
SRC-DO Type2 24V
SRC-DO Type2 230V
2014
SRC-DO Typ2
SR65 DI
EnOcean Switch
or PIR 360°
(optional)
(optional)
or SR07P MS (with slide switch),
an, or a ceiling multi sensor SR-MDS, s
Power supply 24V DC/AC
Power supply 230V AC
