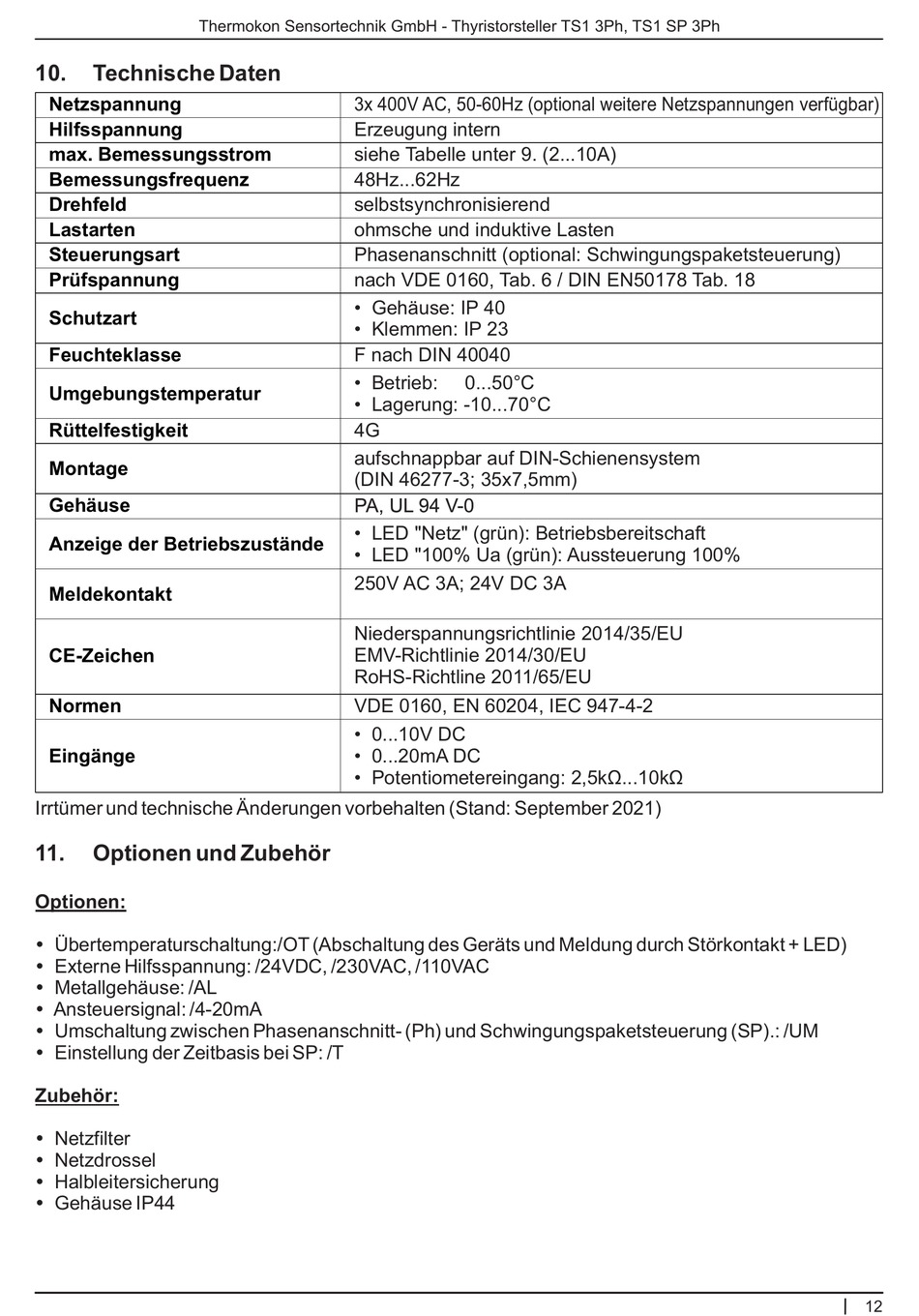

Thermokon Sensortechnik GmbH - Thyristorsteller TS1 3Ph, TS1 SP 3Ph
10.
Technische Daten
Netzspannung
Hilfsspannung
max. Bemessungsstrom
Bemessungsfrequenz
Drehfeld
Lastarten
Steuerungsart
Prüfspannung
Schutzart
Feuchteklasse
Umgebungstemperatur
Rüttelfestigkeit
Montage
Gehäuse
Anzeige der Betriebszustände
Meldekontakt
CE-Zeichen
Normen
Eingänge
Irrtümer und technische Änderungen vorbehalten (Stand: September 2021)
11.
Optionen und Zubehör
Optionen:
Ÿ Übertemperaturschaltung:/OT (Abschaltung des Geräts und Meldung durch Störkontakt + LED)
Ÿ Externe Hilfsspannung: /24VDC, /230VAC, /110VAC
Ÿ Metallgehäuse: /AL
Ÿ Ansteuersignal: /4-20mA
Ÿ Umschaltung zwischen Phasenanschnitt- (Ph) und Schwingungspaketsteuerung (SP).: /UM
Ÿ Einstellung der Zeitbasis bei SP: /T
Zubehör:
Ÿ Netzfilter
Ÿ Netzdrossel
Ÿ Halbleitersicherung
Ÿ Gehäuse IP44
3x 400V AC, 50-60Hz (optional weitere Netzspannungen verfügbar)
Erzeugung intern
siehe Tabelle unter 9. (2...10A)
48Hz...62Hz
selbstsynchronisierend
ohmsche und induktive Lasten
Phasenanschnitt (optional: Schwingungspaketsteuerung)
nach VDE 0160, Tab. 6 / DIN EN50178 Tab. 18
• Gehäuse: IP 40
• Klemmen: IP 23
F nach DIN 40040
• Betrieb:
0...50°C
• Lagerung: -10...70°C
4G
aufschnappbar auf DIN-Schienensystem
(DIN 46277-3; 35x7,5mm)
• LED "Netz" (grün): Betriebsbereitschaft
• LED "100% Ua (grün): Aussteuerung 100%
250V AC 3A; 24V DC 3A
Niederspannungsrichtlinie 2014/35/EU
EMV-Richtlinie 2014/30/EU
RoHS-Richtline 2011/65/EU
VDE 0160, EN 60204, IEC 947-4-2
• 0...10V DC
• 0...20mA DC
• Potentiometereingang: 2,5kΩ...10kΩ
12
