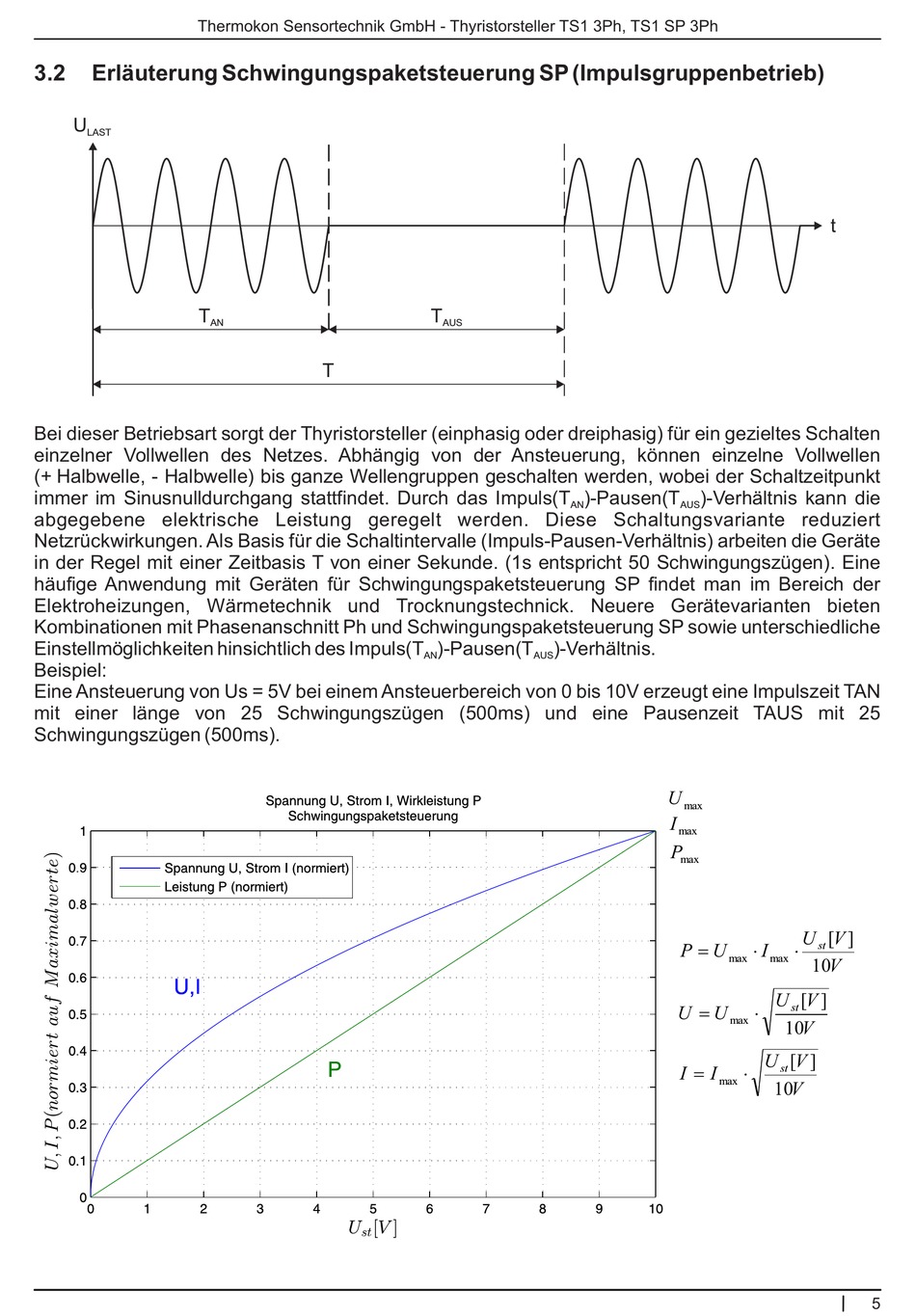

3.2
Erläuterung Schwingungspaketsteuerung SP (Impulsgruppenbetrieb)
U
LAST
T
Bei dieser Betriebsart sorgt der Thyristorsteller (einphasig oder dreiphasig) für ein gezieltes Schalten
einzelner Vollwellen des Netzes. Abhängig von der Ansteuerung, können einzelne Vollwellen
(+ Halbwelle, - Halbwelle) bis ganze Wellengruppen geschalten werden, wobei der Schaltzeitpunkt
immer im Sinusnulldurchgang stattfindet. Durch das Impuls(T )-Pausen(T )-Verhältnis kann die
abgegebene elektrische Leistung geregelt werden. Diese Schaltungsvariante reduziert
Netzrückwirkungen. Als Basis für die Schaltintervalle (Impuls-Pausen-Verhältnis) arbeiten die Geräte
in der Regel mit einer Zeitbasis T von einer Sekunde. (1s entspricht 50 Schwingungszügen). Eine
häufige Anwendung mit Geräten für Schwingungspaketsteuerung SP findet man im Bereich der
Elektroheizungen, Wärmetechnik und Trocknungstechnick. Neuere Gerätevarianten bieten
Kombinationen mit Phasenanschnitt Ph und Schwingungspaketsteuerung SP sowie unterschiedliche
Einstellmöglichkeiten hinsichtlich des Impuls(T )-Pausen(T )-Verhältnis.
Beispiel:
Eine Ansteuerung von Us = 5V bei einem Ansteuerbereich von 0 bis 10V erzeugt eine Impulszeit TAN
mit einer länge von 25 Schwingungszügen (500ms) und eine Pausenzeit TAUS mit 25
Schwingungszügen (500ms).
AN
T
T
AUS
AN
AN
AUS
t
AUS
U
max
I
max
P
max
U V
[ ]
st
P U
=
×
I
×
max
max
10
V
U V
[ ]
st
U
=
U
×
max
10
V
U V
[ ]
st
I
=
I
×
max
10
V
5
