Automatischer Niveauschalter; Deutsch - Johnson Pump SPX FLOW AS888 Handbuch

Automatischer Niveauschalter

AS888
Art No. : 34-888
US: 26014
Der automatische
Niveauschalter
AS888 schützt
elektrische
Pumpen und bietet
voll-automatischen Betrieb.
Der AS888 Schalter ist aus
korrosionsfesten Materialien
her-gestellt. Max Grösse:
Breite 75 mm. Länge 115 mm,
Höhe 95 mm.

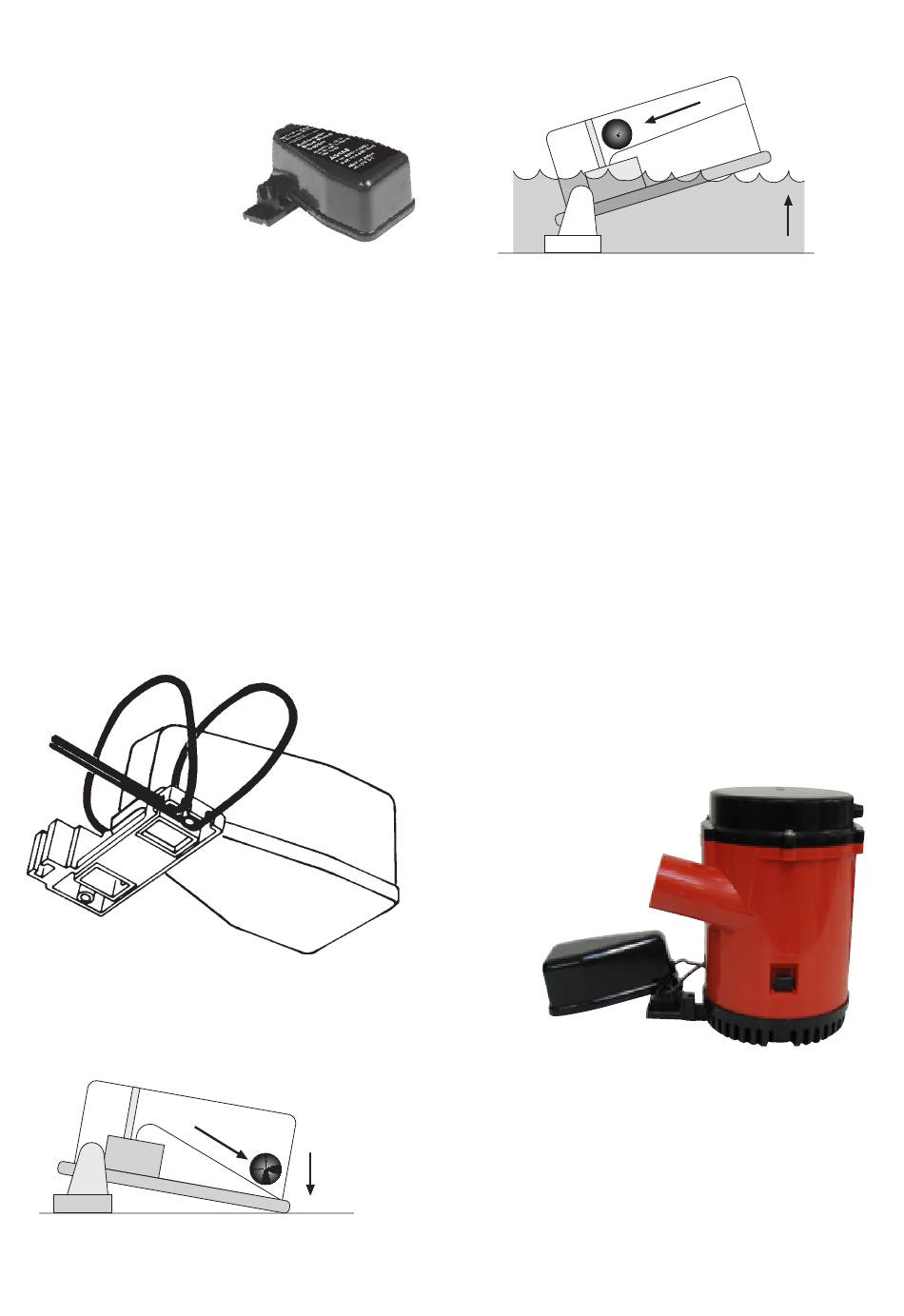

Montage
Mit dem Kabel zuerst zwei 15 cm
lange Schleifen formen und in die
Rillen der Grundplatte einführen.
Diese Maßnahme versichert, daß
sich der Schalter bewegen kann.
Auf flacher Oberfläche
Mit zwei Schrauben befestigen.
Kugel ruht, der Schalter ist in Aus-
Stellung.
Übersetzung der Original-Betriebanleitungen
Das Wasser hebt den Schalter, die
Kugel rollt zurück, Schalter schaltet
ein.
Mit SPX FLOW Johnson Pump
Tauchbilgenpumpen
SPX FLOW Johnson Pump
Bilgenpumpen haben einen
T-Schlitz am Gehäuse oder auf
der Befestigungskonsole. Dieser
ist zum Aufstecken des AS888.
Falls not-wendig, können Sie den
Schalter noch mit einem kleinen
Tropfen wasserfestem Kleber
sichern. Nur wenn kein T-Schlitz
verfügbar ist, werden Schrauben
für die Befestigung des Schalters
zur Pumpe empfohlen.
Der Schalter AS888 soll immer
parallel zum Bilgengrund, mit dem
AUS
Schwimmkörper direkt nach hinten
weisend, angebracht werden. Den
Schalter niemals niedriger als auf
der Einlaßhöhe der Bilgenpumpe
einbauen.
EIN
> Deutsch
7
