Viktigt!
AS888 måste installeras så att
den alltid kan röra sig fritt och
inga omkringflytande detaljer
stör rörelsen. Detta gäller även
elkablarna som måste fästas
upp så att de inte lägger sig på
nivåströmbrytaren. Kontrollera
och rengör AS888 några gånger
per år så att inte avlagringar och
smuts hindrar rörelsen. Kontrollera
regelbundet att inga skador har
uppstått på elkablarna.

Elektrisk specifikation

Max belastning
12V DC – 15 A
24V DC – 7,5 A
32V DC – 5,6 A
Vid större belastningar måste ett
separat relä användas. AS888 får
endast användas för lågspänning
(upp till 48 V).

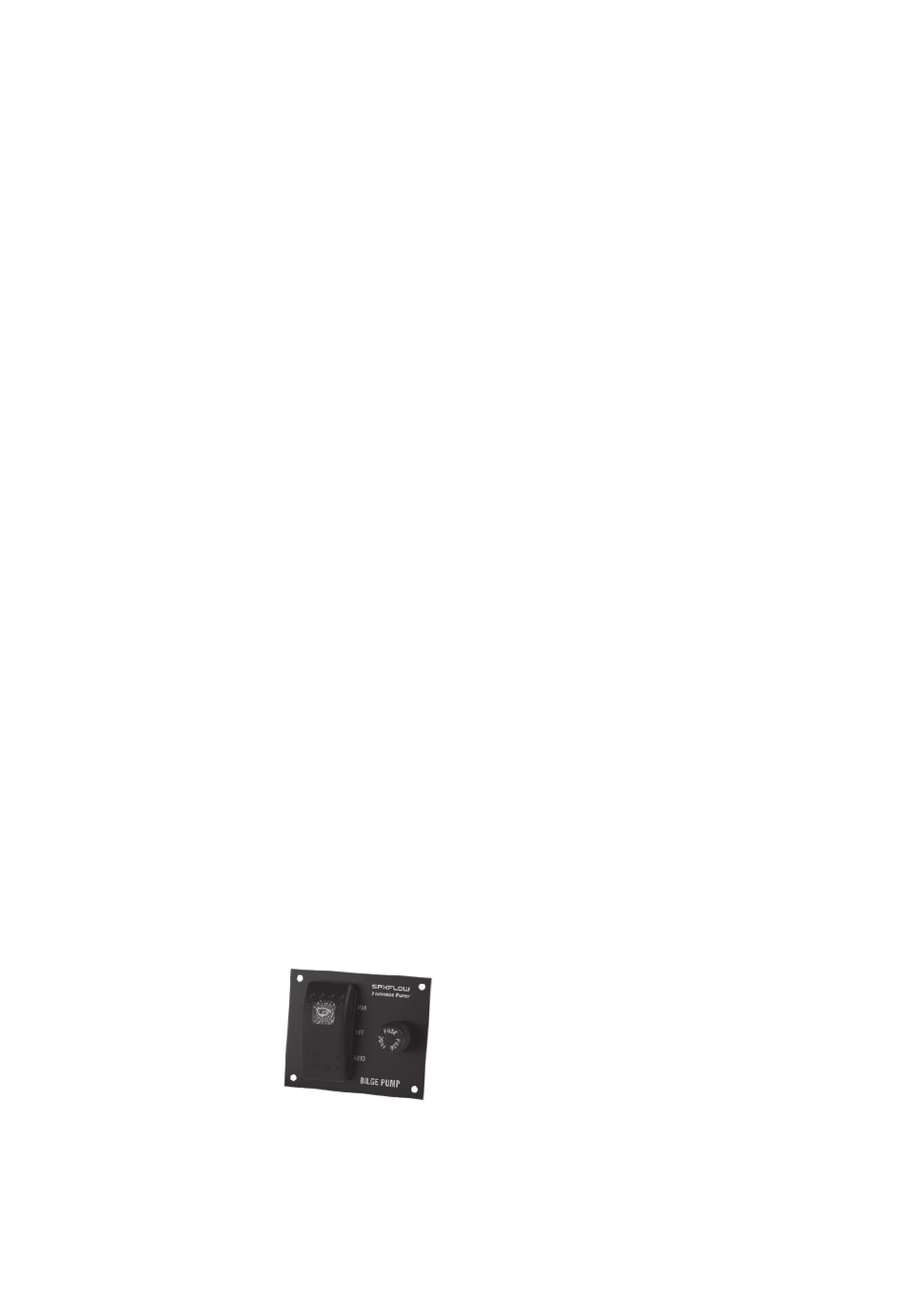

Strömbrytarpanel
12 eller 24 V
Art. nr.
12V – 34-1224/ US:82044
24V – 34-1225/ US: 82044-24V
SPX FLOW
Johnson Pump
strömbrytarpanel
tillsammans med
nivåströmbrytaren
AS888 ger den bästa
installationen i din båt. Panelen
har en 3-positionsbrytare för
Från, Till (manuell) och automatisk
drift - den automatiska funktionen
4
i kombination med AS888.
Inbyggd säkrings-hållare samt
kontrollampa. Säkringar är
ej inkluderade. Säkring väljs
efter den anslutna pumpens
rekommenderade säkringsstorlek,
se pumpens manual.
Panelen levereras i ytbehandlad
svart effektlack.
Storlek: 76 x 55 mm, 40 mm djup.

ELEKTRISK INSTALLATION

Se fig. sid. 15
SPX FLOW Johnson Pump
länspump/nivåströmbrytare
AS888/strömbrytarpanel
Installera alltid AS888 och panel
eller andra strömbrytare och
säkringar mellan batteriets pluspol
(+) och pumpens plusanslutning
(+) (brun kabel, L100 röd kabel).
Pumpens minusanslutning (-)
(svart kabel) ansluts till batteriets
minuspol (-) direkt. Säkringsstorlek
väljs efter pumpens säkrings-
specifikation.
Elanslutningar
Alla elanslutningar måste alltid
sitta över högsta vattennivån.
Kabelskarvarna bör tätas med
ett marint tätningsmedel för att
förhindra oxidation.
Avfallshantering/materialåtervinning
Vid avfallshantering ska produkten
lämnas för destruktion/återvinning enligt
gällande lagstiftning. Vid tillämpliga fall
demonteras och sorteras produkten i
ingående materialfraktioner.
Översättning av originalinstruktionerna
