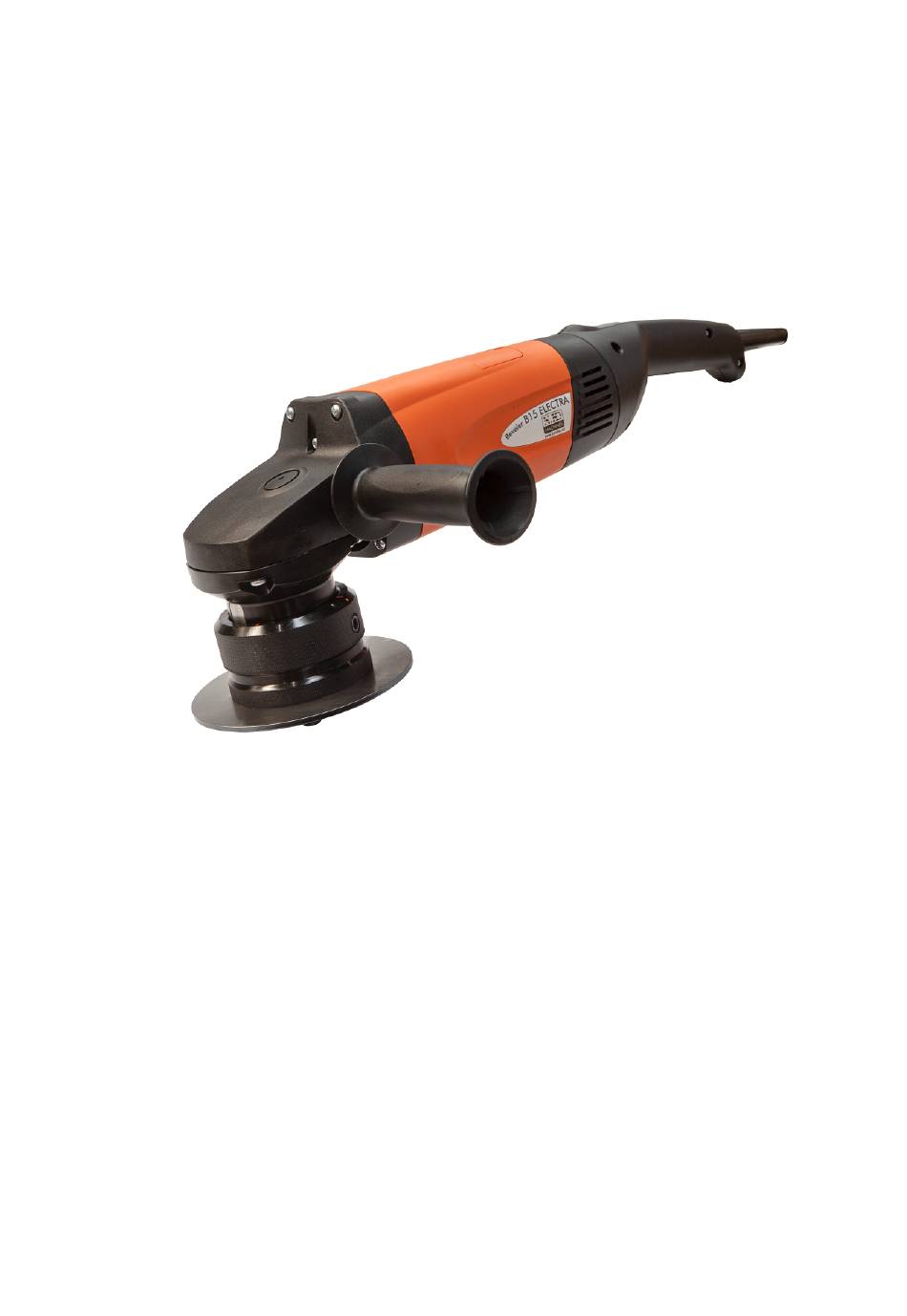

- Seite 1 HANDGEFÜHRTE ANFAS- UND ENTGRATMASCHINE B15 ELECTRA Bestellnr. 25 250 Bedienungsanleitung ÄNDERUNGEN VORBEHALTEN...
-
Seite 2: Inhaltsverzeichnis
Inhalt: Allgemeine Informationen Maschinenbeschreibung B15 ELECTRA Identifikationsdaten Prüfungen Garantie Sicherheitsvorschriften Technische Spezifikation Zubehör Auspacken der Maschine Bedienungselemente B15 ELECTRA Verwendung Einstellen der Fasebreite Anfasen Änderung von Fasenwinkel und -form Fräskopfaustausch Austausch der Schneidplatten Wartung und Betrieb Ersatzteile Ersatzteilliste Vor der Verwendung lesen Sie bitte stets sorgfältig die Bedienungsanleitung durch... -
Seite 3: Allgemeine Informationen
2. Beschreibung der Maschine B15 ELECTRA Die Maschine B15 ELECTRA ist lediglich für die folgenden Tätigkeiten bestimmt: B15 ELECTRA ist ausschließlich für das Anfasen und Entgraten von metallischen Werkstoffen in einer Werkstatt oder Produktionshalle bestimmt. Es handelt sich um ein Handwerkzeug, eine handgeführte Maschine. Der Hauptvorteil der Maschine besteht in seiner Fähigkeit, sowohl gerade Werkstücke, als auch Formwerkstücke,... - Seite 4 Die Identifikationsdaten der Maschine B15 ELECTRA befinden sich auf dem am Antriebsgehäuse angebrachten Schild.
-
Seite 5: Eg-Konformitätserklärung
EG-Konformitätserklärung Name des Ausstellers: N.KO spol. s r. o. Anschrift des Ausstellers: Táborská 398/22, Mladá Boleslav, Tschechische Republik Ident.Nr.: 26161109 Gegenstand der Erklärung: Bezeichnung: MOBILE ANFASMASCHINE Typ: B 15 ELECTRA Hersteller: N. KO spol. s. r. o. Verwendungszweck: Anfasen von Blechkanten als Vorbereitung für die Schweißarbeiten Der oben beschriebene Gegenstand stimmt mit den Anforderungen der folgenden Dokumente überein... -
Seite 6: Prüfungen
4. Prüfungen Die Anfasmaschine wird in unserem Technischen Labor geprüft. Während dieser Prüfung wurde die korrekte Anfasfunktion von Blechen und Profilen unterschiedlicher Arten und Größen geprüft. 5. Garantien Für das Anfassystem B15 ELECKTRA haftet der Verkäufer für einen Zeitraum von 12 Monaten ab der Warenlieferung für die Material- und Herstellungsfehler. - Seite 7 Das Stromzuleitungskabel ist regelmäßig zu prüfen. Bei einer Beschädigung lassen Sie es sofort in einer dafür autorisierten Servicewerkstatt austauschen. Wenden Sie sich an Ihren Lieferanten. Persönlicher Unfallschutz am Arbeitsplatz Bei der Arbeit Schutzbrille, geeignete Arbeitsschuhe, Gehörschutz, Kopfbedeckung, wie z.B. Schutzhelm, tragen. •...
-
Seite 8: Technische Spezifikation
Die Maschine B15 ELECTRA wird mit den nötigen Bedienwerkzeugen, ohne Bearbeitungswerkzeug geliefert. Die Werkzeuge kann man hinzukaufen. Eine Werkzeugübersicht finden Sie im Kapitel 8. Zubehör oder schauen Sie im Katalog der Gesellschaft N.KO Machines nach und wenden Sie sich an Ihren Lieferanten. Bedienungselemente B15 ELECTRA... - Seite 9 Abb. 10.0.1 A. Handgriff B. Motorgehäuse C. Skala für das Ablesen der Anfasgröße D. Fräskörper mit Schneidplatten E. Führungs-, Anschlagrolle der Fräse und Schraube der Rolle F. Arretierungsschrauben des Führungstellers – Sicherstellung der eingestellten Fasentiefe G. Führungsteller mit Fassung H. Hauptschalter...
-
Seite 10: Verwendung
Verwendung Wichtig: Das Gerät darf nur mit den Original-Schneidplatten bestückt verwendet werden; diese Schneidplatten liefert entweder Ihr Lieferant oder der Hersteller des Gerätes. Es handelt sich um viereckige Schneidplatten. Das Gerät ist mit 6 Schneidplatten bestückt. Es ist verboten, andere als die Original-Schneidplatten zu verwenden. 11.1. -
Seite 11: Wichtig: Die Maschine Wurde
Abb. 11.1.1 Als Orientierungshilfe bei der Einstellung der Fasentiefe und des eigentlichen Bearbeitungsprozesses kann man die Tabellen für die Einstellung der einzelnen Anfaswinkel verwenden. Wichtig: Die in der Tabelle aufgeführten Werte sind vom sog. Punkt 0 kalkuliert. Punkt 0 ist derjenige Punkt, wo die Fräse die Werkstoffkante zum ersten Mal berührt. -
Seite 12: Anfasen
Voraussetzung für das Erzielen von befriedigenden Ergebnissen ist eine einwandfreie Vorbereitung der Materialkanten. Leider ist das Material oft gebrannt oder gesägt. Diese Ungenauigkeiten werden selbstverständlich auch Bearbeitungsergebnis sichtbar. Wichtig: Wenn es schwierig ist, die Fase mit der von uns empfohlenen Anzahl der Arbeitsschritte herzustellen, empfehlen wir, den Prozess aufzuteilen und mehrere Späne abzuschälen. -
Seite 13: Änderung Von Fasenwinkel Und -Form Fräskopfaustausch
11.3 Änderung von Fasenwinkel und -form Fräskopfaustausch - Typ PREMIUM Die Maschine B15 ELECTRA ist für die Verwendung von mehreren Fräskopftypen konstruiert. Beim Fräskopfaustausch gehen Sie folgendermaßen vor: • Trennen Sie die Maschine von der Stromversorgung. • Lockern Sie die Arretierungsschrauben für die Einstellung (Abb. 11.3.1 Position A) mit Hilfe des mitgelieferten Schraubenschlüssels (Abb. - Seite 15 Abb. 11.3.3 Wichtig: Bei jedem Fräskopfaustausch behandeln Sie das Kopfgewinde und das Gewinde der Schraube mit kupferhaltiger Vaseline (Kupferpaste). Dieses Mittel verhindert das Festfressen des Fräskopfgewindes und erleichtert künftig das Lösen des Gewindes. Vorsicht: Beim Einrichten sind Arbeitshandschuhe und weitere persönliche Schutzausrüstung zu tragen.
- Seite 16 • Montieren Sie die Führungsteller-Gruppe gemäß Kapitel 11.3 Abb. 11.4.1 11.5 Änderung von Fasenwinkel und -form Fräskopfaustausch - Typ PREMIUM Die Maschine B15 ELECTRA ist für die Verwendung von mehreren Fräskopftypen konstruiert. Beim Fräskopfaustausch gehen Sie folgendermaßen vor: • Trennen Sie die Maschine von der Stromversorgung.
- Seite 17 Abb. 11.5.1 Abb. 11.5.2...
-
Seite 18: Austausch Der Schneidplatten
Wichtig: Bei jedem Fräskopfaustausch behandeln Sie das Kopfgewinde und das Gewinde der Schraube mit kupferhaltiger Vaseline (Kupferpaste). Dieses Mittel verhindert das Festfressen des Fräskopfgewindes und erleichtert künftig das Lösen des Gewindes. Vorsicht: Beim Einrichten sind Arbeitshandschuhe und weitere persönliche Schutzausrüstung zu tragen. Alle an der Maschine vorgenommenen Arbeiten dürfen nur im Stillstand der Maschine und nachdem sie von der Stromversorgung getrennt wurde, ausgeführt werden. -
Seite 19: Wartung Und Betrieb
Abb. 11.6.1 12. Wartung und Betrieb Die Wartung der Maschine B15 ELECTRA erfordert kein Spezialwerkzeug und ist sehr einfach. Halten Sie die Maschine sauber und lassen Sie alle 1 000 Arbeitsstunden das Schmierfett im Maschinengetriebe austauschen. Diesen Vorgang darf man nur im autorisierten Service von N.KO Machines vornehmen. -
Seite 20: Ersatzteile
13. Ersatzteile Bestellungen von Ersatzteilen müssen folgende Angaben enthalten: • Maschinentyp; • Seriennummer; • Beschreibung des angeforderten Teils und seine Nummer • Menge. 13. Ersatzteilliste... - Seite 23 Eine Ausfertigung dieses Handbuchs gehört zum Lieferumfang jeder Anfasmaschine B15 ELECTRA Alle Rechte vorbehalten. Kein Teil dieser Publikation darf ohne vorherige Zustimmung des Gesellschaft N.KO reproduziert werden N.KO spol. s r.o. Táborská 398/22 293 01 Mladá Boleslav Tschechische Republik Telefon: +420 326 772 001 Fax: +420 326 774 279 E-Mail: nko@nko.cz...
