Inhalt: Allgemeine Informationen Maschinenbeschreibung B15 AIR Identifikationsdaten Prüfungen Garantie Sicherheitsvorschriften Technische Spezifikation Zubehör Auspacken der Maschine Bedienungselemente B15 AIR Inbetriebnahme Einstellen der Fasentiefe Anfasen Änderung von Fasenwinkel und Austausch der Fräsköpfe Austausch der Schneidplatten Wartung und Betrieb Ersatzteile Ersatzteilliste Vor der Verwendung lesen Sie bitte stets sorgfältig die Bedienungsanleitung durch...

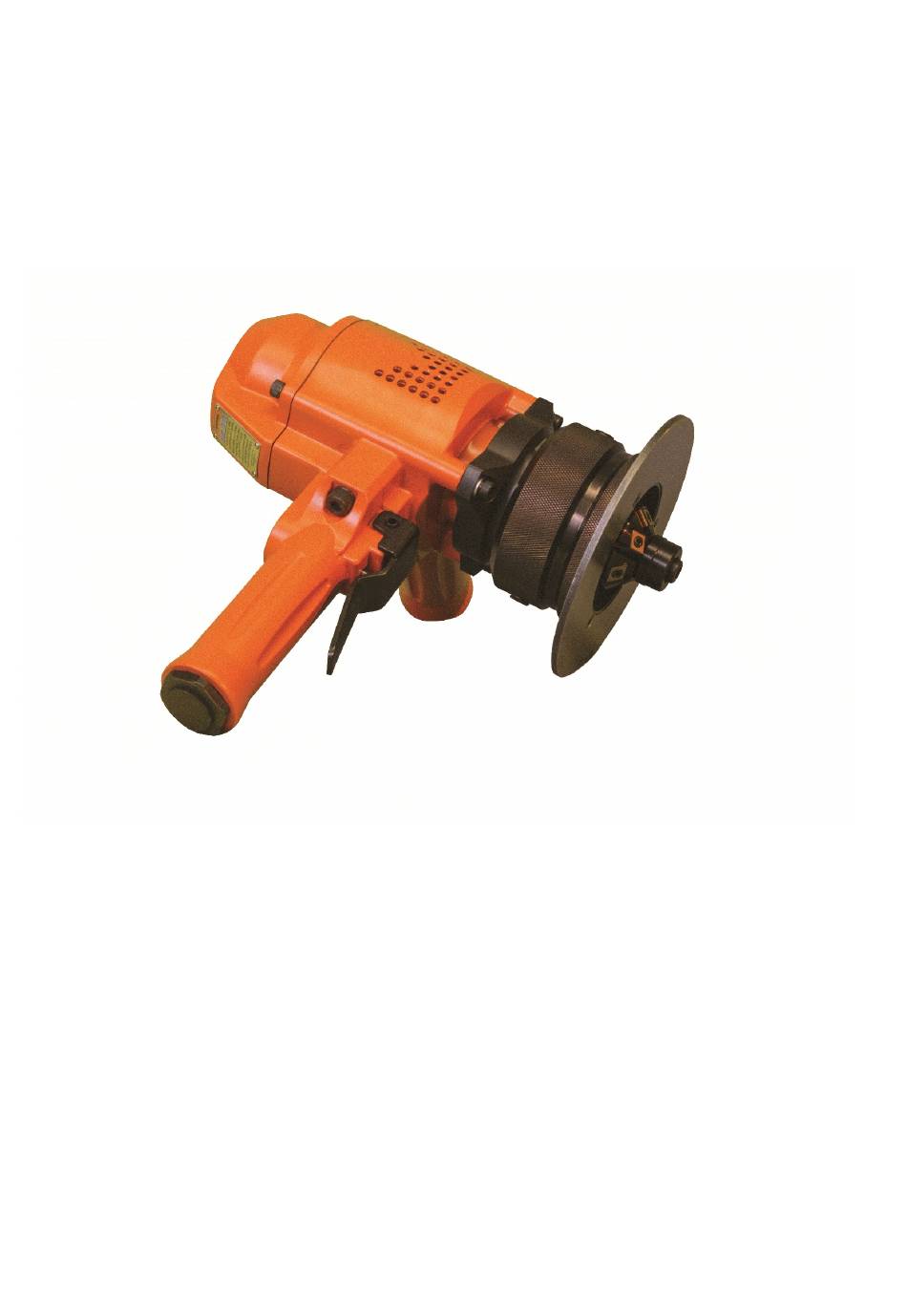

2. Maschinenbeschreibung B15 AIR Die Maschine B15 AIR ist lediglich für die folgenden Tätigkeiten bestimmt: B15 AIR ist ausschließlich für das Anfasen und Entgraten von metallischen Werkstoffen in einer Werkstatt oder Produktionshalle bestimmt. Es handelt sich um ein Handwerkzeug, eine handgeführte Maschine. Der Hauptvorteil der Maschine besteht in seiner Fähigkeit, sowohl gerade Werkstücke als auch Formwerkstücke,...
Arten und Größen geprüft. 5. Garantien Für das Anfassystem B15 AIR haftet der Verkäufer für einen Zeitraum von 12 Monaten ab der Warenlieferung für die Material- und Herstellungsfehler. Für die einwandfreie Funktion der Ware und der verwendeten Materialien wird eine Garantie von 12 Monaten ab Lieferdatum gewährt.
Zur Verhinderung von Unfällen ist folgendes zu beachten Vor der Ausführung der Anfasarbeiten ist die Maschine auf mechanische oder sonstige Beschädigungen zu prüfen. Die Maschine darf nur mit einem unbeschädigten Druckzuleitungsschlauch in Betrieb genommen werden. Der Druckschlauch sowie die Druckluftverbindungsstücke sind regelmäßig zu prüfen. Bei einer Beschädigung lassen Sie es sofort in einer dafür autorisierten Servicewerkstatt austauschen.
Schnellkupplung für die Druckluftzuleitung geliefert. Die Werkzeuge, den Druckschlauch, die erforderlichen Kupplungen, die Filter- und Regeleinheit kann man hinzukaufen. Schauen Sie im Katalog der Gesellschaft N.KO Machines nach und wenden Sie sich an Ihren Lieferanten. Bedienungselemente B15 AIR Abb. 10.0.1...
Seite 7
A. Anlassventil B. Sicherung Anlassventil C. Motorgehäuse D. Rechter und linker Handgriff E. Führungsteller mit Fassung F. Führungs-, Anschlagrolle der Fräse G. Skala für das Ablesen der Anfasgröße H. Arretierungsschraube der Fassung des Führungstellers – Sicherstellung der eingestellten Fasentiefe I. Fräskörper mit Schneidplatten...
Inbetriebnahme Wichtig: Das Gerät darf nur verwendet werden, wenn es mit den Schneidplatten, die Ihr Lieferant, bzw. der Hersteller des Gerätes liefert, bestückt ist. Es handelt sich um viereckige Schneidplatten. Das Gerät ist mit 6 Schneidplatten bestückt. Wir empfehlen nachdrücklich, keine andere als die Original-Schneidplatten zu verwenden.
Seite 9
Als Orientierungshilfe bei der Einstellung der Fasentiefe und des eigentlichen Bearbeitungsprozesses kann man die Tabellen für die Einstellung der einzelnen Anfaswinkel verwenden. Wichtig: Die in der Tabelle aufgeführten Werte sind vom sog. Punkt 0 kalkuliert. Punkt 0 ist derjenige Punkt, wo die Fräse die Werkstoffkante zum ersten Mal berührt. Dieser Punkt kann durch das allmähliche Drehen des Führungstellers (Abb.
Erzielen von befriedigenden Ergebnissen ist eine einwandfreie Vorbereitung der Materialkanten. Leider ist das Material oft gebrannt oder gesägt. Diese Ungenauigkeiten werden selbstverständlich auch Bearbeitungsergebnis sichtbar. Wichtig: Wenn es schwierig ist, die Fase mit der von uns empfohlenen Anzahl der Arbeitsschritte herzustellen, empfehlen wir, den Prozess aufzuteilen und mehrere Späne abzuschälen.
11.3 Änderung von Fasenwinkel und -form Fräskopfaustausch - Typ ECO Die Maschine B15 AIR ist für die Verwendung von mehreren Fräskopftypen konstruiert. Beim Fräskopfaustausch gehen Sie folgendermaßen vor: • Trennen Sie die Maschine von der Druckluftzuleitung. • Lockern Sie die Arretierungsschrauben für die Einstellung (Abb. 10.0.1, Position H) •...
• Montieren Sie die Führungsteller-Gruppe gemäß Kapitel 11.2 Abb. 11.4.1 11.5 Änderung von Fasenwinkel und -form Fräskopfaustausch - Typ PREMIUM Die Maschine B15 AIR ist für die Verwendung von mehreren Fräskopftypen konstruiert Beim Fräskopfaustausch gehen Sie folgendermaßen vor: • Trennen Sie die Maschine von der Druckluftzuleitung.
Seite 13
• Drehen Sie den Führungsteller (Abb. 10.0.1, Position E) so lange, bis er von der Maschine vollständig demontiert ist • Die Spindel sichern Sie gegen Drehung mit Hilfe des beigelegten Dorns ab (Abb. 11.5.1, Position A) • Jetzt demontieren Sie den eigentlichen Fräskopf mit dem mitgelieferten Rohrsteckschlüssel (Abb.
Stillstand der Maschine und nachdem sie von der Druckluftversorgung getrennt wurde, ausgeführt werden. 12. Wartung und Betrieb Die Maschine B15 AIR ist mit pneumatischem Antrieb ausgestattet. Für einen reibungslosen Betrieb ist es erforderlich, Druckluft in einer ausreichenden Qualität zu gewährleisten. Dazu dienen die Filter- und Nachschmiereinheiten.
Für die Nachschmierung wählen Sie das entsprechende Öl, welches für die Schmierung von pneumatischen Antrieben geeignet ist. Den Schmierzyklus stellen Sie auf 1-2 Tropfen pro Minute ein. Wichtig: Die beweglichen Teile, Gewinde und Druckluftverbindungsstücke müssen laufend möglichst mit Druckluft gereinigt und konserviert (geschmiert) werden. Vorsicht: Tragen Sie beim Reinigen mit Druckluft eine Schutzbrille und verwenden Sie niemals einen Druck von mehr als 2 bar.
Seite 17
VORSICHT! Ältere Modellreihe ohne Hilfslager 27220.65X...
Seite 20
Eine Ausfertigung dieses Handbuchs gehört zum Lieferumfang jeder Anfasmaschine B15 AIR Alle Rechte vorbehalten. Kein Teil dieser Publikation darf ohne vorherige Zustimmung des Gesellschaft N.KO reproduziert werden N.KO spol. s r.o. Táborská 398/22 293 01 Mladá Boleslav Tschechische Republik Telefon: +420 326 772 001 Fax: +420 326 774 279 E-Mail: nko@nko.cz...
