N.KO B22 ZERO Bedienungsanleitung
Handgeführte anfasund entgratmaschine
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für N.KO B22 ZERO
Inhaltszusammenfassung für N.KO B22 ZERO
- Seite 1 HANDGEFÜHRTE ANFAS- UND ENTGRATMASCHINE B22 ZERO Bedienungsanleitung ÄNDERUNGEN VORBEHALTEN...
-
Seite 2: Inhaltsverzeichnis
Inhalt: Allgemeine Informationen Maschinenbeschreibung B22 ZERO Identifikationsdaten Referenz-Normen Prüfungen Garantie Sicherheitsvorschriften Technische Spezifikation Zubehör Auspacken der Maschine Bedienungselemente B22 ZERO Verwendung Einstellung das Fasenwinkels Einstellen der Fasenhöhe - Fasentiefe Anfasen Bearbeitung 0° - FACING Anfasen von Rohren Zusatzhandgriff Austausch der Schneidplatten Fräskopf-Werkzeugaustausch... -
Seite 3: Allgemeine Informationen

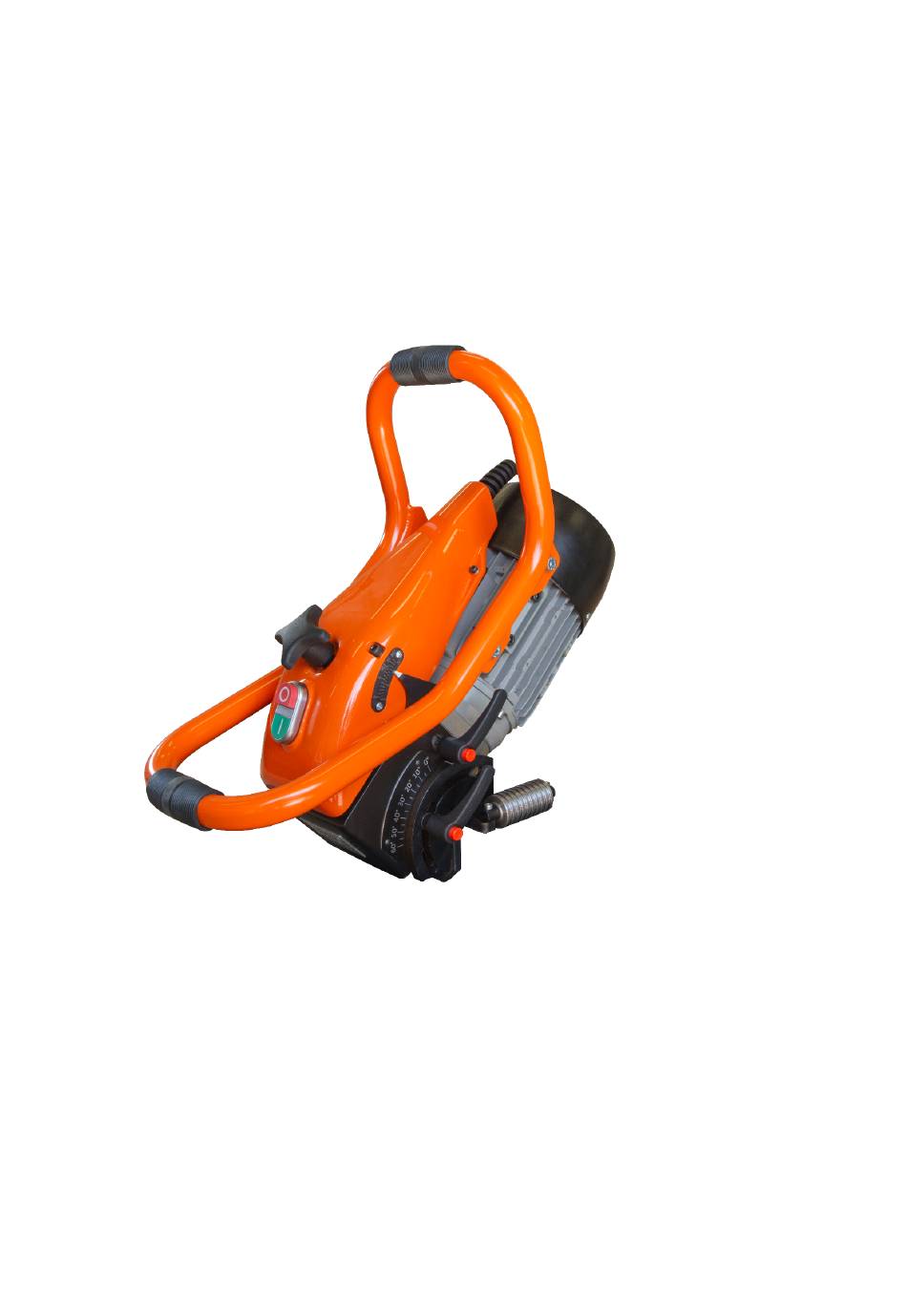

2. Maschinenbeschreibung B22 ZERO Die Maschine B22 ZERO ist lediglich für die folgenden Tätigkeiten bestimmt: B22 ZERO ist ausschließlich für das Anfasen, Entgraten und Entfernen der Materialschicht an der Werkstückskante, die bei der Blechtrennung während des Brennschneidens entstehen – sog. FACING – entsteht. Alles erfolgt ausschließlich an metallischen Werkstoffen in einer Werkstatt oder Produktionshalle. -
Seite 4: Eg-Konformitätserklärung
5. Angaben zur akkreditierten / benannten Person: 6. Datum und Ort der Ausstellung: 1.2.2017 in Mladá Boleslav 7. Name und Funktion der berechtigten Person: Milan Richtr Geschäftsführer Unterschrift der berechtigten Person: 3.2 Gerätekonstruktion in Hinsicht auf sicheren Betrieb Die Maschine B22 ZERO erfüllt die folgenden Anforderungen:... -
Seite 5: Prüfungen
• Das Gerät ist so konstruiert und abgedeckt, dass ein ausreichender Schutz gegen zufällige Berührung mit den spannungsführenden Teilen gewährleistet wird. • Das Gerät erreicht bei normaler Belastung keine übermäßigen Temperaturen. • Die Geräteabdeckung gewährleistet den entsprechenden Schutzgrad gegen Feuchtigkeit in Übereinstimmung mit der Werkzeugklassifizierung. -
Seite 6: Garantie
Arten und Größen geprüft. 5. Garantien Für das Anfassystem B22 ZERO haftet der Verkäufer für einen Zeitraum von 12 Monaten ab der Warenlieferung für die Material- und Herstellungsfehler. Für die einwandfreie Funktion der Ware und der verwendeten Materialien wird eine Garantie von 12 Monaten ab Lieferdatum gewährt. -
Seite 7: Sicherheitsvorschriften
6. Sicherheitsvorschriften Vorsicht: Zur Verhinderung von Unfällen ist folgendes zu beachten Vor Gebrauch ist die Maschine auf mechanische oder sonstige Beschädigungen zu prüfen. Die Maschine darf nur mit einem unbeschädigten Stromzuleitungskabel in Betrieb genommen werden. Das Stromzuleitungskabel ist regelmäßig zu prüfen. Bei einer Beschädigung lassen Sie es sofort in einer für diese Reparaturen autorisierten Servicewerkstatt austauschen. -
Seite 8: Technische Spezifikation
Wichtig: Bei einer Beschädigung lassen Sie die Maschine sofort in einer für solche Reparaturen autorisierten Servicewerkstatt reparieren. Für mehr Informationen wenden Sie sich an Ihren Lieferanten. 7. Technische Spezifikation Fasenwinkel Stufenlos einstellbar im Bereich 0°- 60° Fasenbreite 0 bis 20 mm < 400 N/mm2; 0 bis 16 mm > 400 N/mm2 Bearbeitungsbreite für 22 mm FACING... -
Seite 9: Auspacken Der Maschine
Nehmen Sie die Maschine aus der Kartonverpackung und prüfen Sie, ob alles in Ordnung und die Maschine unbeschädigt ist. Bei Fragen wenden Sie sich an den Verkäufer. Die Maschine B22 ZERO wird mit den nötigen Bedienwerkzeugen, ohne Anschlussstecker geliefert. Es ist erforderlich, den entsprechenden Stecker in Übereinstimmung mit den Normen und Vorschriften des jeweiligen Landes zu... -
Seite 10: Einstellung Das Fasenwinkels
J) fest. 11.2.1 Wichtig: Die maximale Fasenbreite der Maschine B22 ZERO beträgt 20 mm (Maß P, Abb. 11.2.2). Zu beachten ist, dass an den Skalen (Abb. 10.0.1, Pos. I und C, sowie Abb. 11.2.1) die Fasenhöhe (Maß A, Abb. 11.2.2) eingestellt wird Die maximal mögliche Fasentiefe kann man nur in einigen Arbeitsgängen... - Seite 11 Beginnen Sie mit einer kleineren Fasentiefe und vergrößern Sie nach und nach den Wert, solange sich die Arbeit mit der Maschine angenehm gestaltet und die Schneidplatten in der Lage sind, das Abtragen kontinuierlich ohne erhöhte Vibrationen durchzuführen. Um die maximale Bearbeitung zu erreichen – ohne Rücksicht auf den Fasenwinkel–...
-
Seite 12: Anfasen
Späne abzuschälen. Der Grund dafür kann die Abnutzung der Schneidplatten oder eine schlechtere Zerspanbarkeit des Werkstoffs sein. 11. 3. Anfasen Wichtig: Das Gerät darf nur mit den Original-Schneidplatten bestückt verwendet werden; diese Schneidplatten liefert Ihr Lieferant, bzw. der Hersteller des Gerätes. Es handelt sich um viereckige Schneidplatten (Bestellnr. -
Seite 13: Bearbeitung Der Materialkante Unter 0°-Winkel - Facing
Abb. 11.3.1 11. 4. Bearbeitung der Materialkante unter 0°-Winkel – FACING • An der Maschine stellen Sie den Arbeitswinkel von 0° ein • Die Fräse außerhalb des Arbeitsbereichs schieben, so dass es zu keinem Kontakt mit dem Material kommen kann, wenn die Maschine an das Blech angesetzt wird. Gehen Sie gemäß... -
Seite 14: Anfasen Von Rohren
• Nähren Sie sich mit der Maschine langsam an den Werkstoff, bis sie merken, dass die Fräse eingreift. VORSICHT!!! In diesem Augenblick kann es zum Rückschlag kommen, es ist also Vorsicht geboten. • Die Maschine bewegen Sie kontinuierlich, nur mit solcher Geschwindigkeit, dass die Fräse in der Lage ist, den Werkstoff in der eingestellten Fasentiefe kontinuierlich abzutragen. - Seite 15 Die Maschine B22 ist für die Bearbeitung von Rohren und Röhren ab einem minimalen Durchmesser von Ø 150 mm entworfen. Dazu dient eine spezielle Vorrichtung, die man an die Maschine montieren muss. Bestellnr. 29 204. Diese Vorrichtung wird an die Maschine anstelle des horizontalen Lineals folgendermaßen montiert: •...
- Seite 16 • Beginnen Sie, die Maschine rund um das Rohr im Uhrzeigersinn zu verschieben, und zwar so, dass die beiden Führungsrollen und die beiden Linealmittelpunkte ständig im Kontakt mit dem Rohr bleiben. Anderenfalls wird die Fase nicht gleichmäßig bearbeitet. Abb. 11.5.2 Abb.
-
Seite 17: Verwendung Des Zusatzhandgriffs
Vorsicht: Beim Einrichten sind Arbeitshandschuhe weitere persönliche Schutzausrüstung zu tragen. Alle an der Maschine vorgenommenen Arbeiten dürfen nur im Stillstand der Maschine und nachdem sie von der Stromversorgung getrennt wurde, ausgeführt werden. 11.6 Verwendung des Zusatzhandgriffs Für die Maschine kann man nachträglich einen Zusatzhandgriff, der die Maschinenergonomie verbessert und so die Arbeitsproduktivität erhöht, kaufen. -
Seite 18: Wartung Maschine
Abb. 11.6.1 Wartung Maschine 12.1 Austausch der Schneidplatten Wichtig: Arbeiten Sie nur mit scharfen und unbeschädigten Schneidplatten. So verhindern Sie eine Beschädigung der Maschine. Wenn die Schneidplatten abgenutzt oder ausgebrochen sind, ersetzen Sie sie. Wichtig: Das Gerät darf nur mit den Original-Schneidplatten bestückt verwendet werden; diese Schneidplatten liefert Ihr Lieferant, bzw. -
Seite 19: Austausch Der Schneidplatten
Austausch der Schneidplatten: • Trennen Sie die Maschine von der Stromversorgung. • Stellen Sie die Maschine in vertikale Position, auf die Abdeckung des Motorventilators. • Schrauben Sie vollständig den Arretierhebel für die Einstellung der Fasengröße ab (Abb. 12.1.1, Position J) und schieben Sie die Schrauben vollständig aus der Maschine heraus. -
Seite 20: Wartung Und Reinigung
Abziehvorrichtung. Abb. 12.1.3 12.2 Wartung und Reinigung Die B22 ZERO hat eine einfache Konstruktion und erfordert keine komplizierte Wartung. Achten Sie insbesondere auf die Sauberkeit der Maschine, der mechanischen beweglichen Teile, der Gewinde und des Werkzeugs. Arbeiten Sie nur mit einem scharfen, unbeschädigten und kompletten Werkzeug. -
Seite 21: Ersatzteilliste
Bestellungen von Ersatzteilen müssen folgende Angaben enthalten: • Maschinentyp; • Seriennummer; • Beschreibung des angeforderten Teils und seine Nummer • Menge. 13.1 Ersatzteilliste... - Seite 26 Eine Ausfertigung dieses Handbuchs gehört zum Lieferumfang jeder Anfasmaschine B22 ZERO Alle Rechte vorbehalten. Kein Teil dieser Publikation darf ohne vorherige Zustimmung des Gesellschaft N.KO reproduziert werden N.KO spol. s r.o. Táborská 398/22 293 01 Mladá Boleslav Tschechische Republik Telefon: +420 326 772 001...
