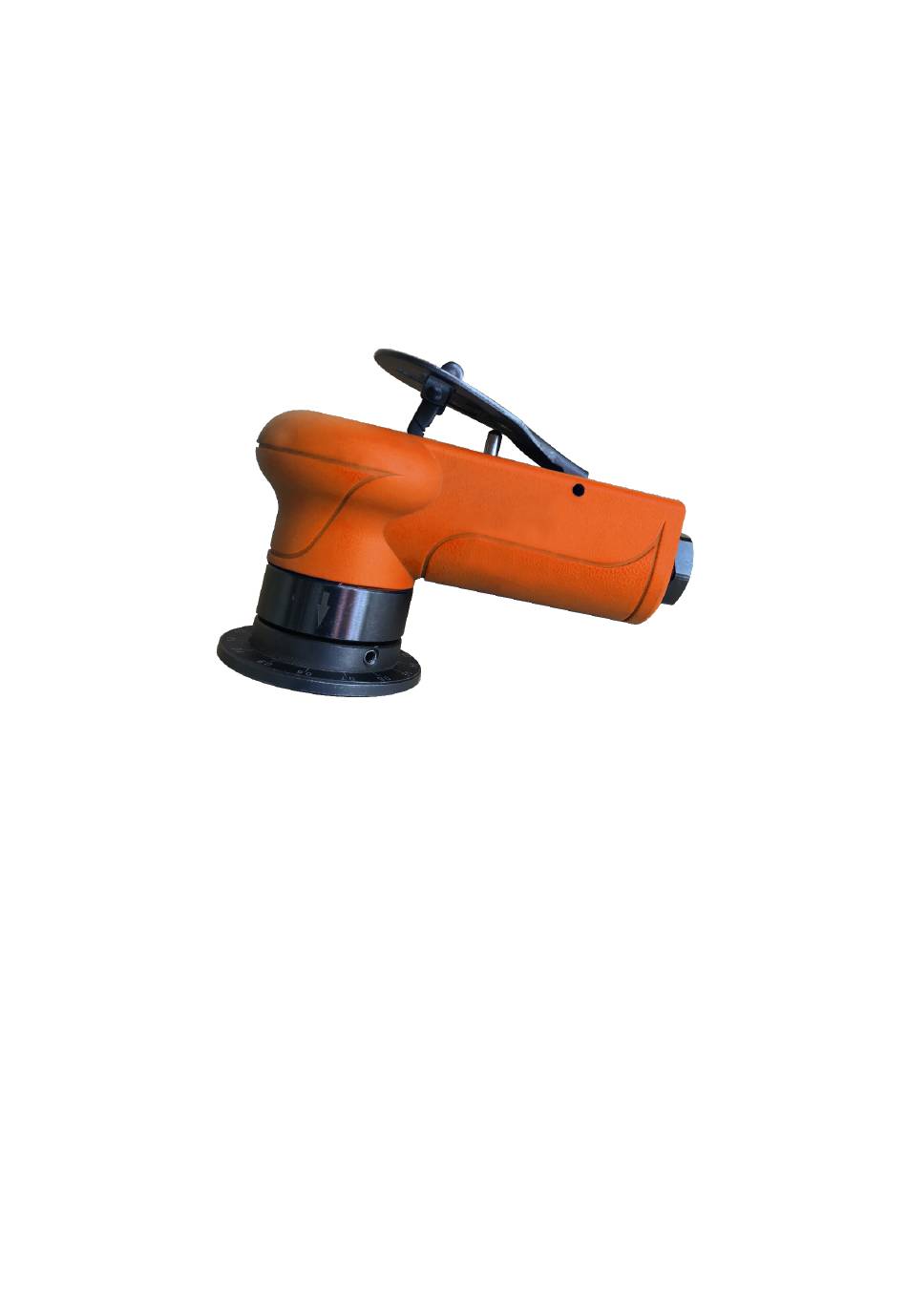

- Seite 1 HANDGEFÜHRTE ENTGRATMASCHINE B2 AIR Bestellnr. 24200 Bedienungsanleitung ÄNDERUNGEN VORBEHALTEN...
-
Seite 2: Inhaltsverzeichnis
Inhalt: Allgemeine Informationen Maschinenbeschreibung B2 AIR Identifikationsdaten Prüfungen Garantie Sicherheitsvorschriften Technische Spezifikation Zubehör Auspacken der Maschine Bedienungselemente B2 AIR Inbetriebnahme Einstellen der Fasentiefe Bearbeitung Austausch des Fräskopfs Austausch der Schneidplatten Wartung und Betrieb Ersatzteile Ersatzteilliste... -
Seite 3: Allgemeine Informationen
Ihre Erwartungen völlig erfüllt. Dieses Handbuch enthält alle Anweisungen zur Installation, Einstellung, Bedienung und Wartung der Maschine B2 AIR in Übereinstimmung mit den geltenden Sicherheitsnormen. Die in diesem Handbuch enthaltenen Informationen und Daten können aufgrund weiterer Verbesserungen an den Maschinen geändert werden. Um alle Zweifel zu beseitigen, wenden Sie sich bitte an die Gesellschaft N.KO Machines, wenn... -
Seite 4: Identifikationsdaten
Arten und Größen geprüft. 5. Garantien Für das Anfassystem B2 AIR haftet der Verkäufer für einen Zeitraum von 12 Monaten ab der Warenlieferung für die Material- und Herstellungsfehler. Für die einwandfreie Funktion der Ware und der verwendeten Materialien wird eine Garantie von 12 Monaten ab Lieferdatum gewährt. -
Seite 5: Sicherheitsvorschriften
• Verwendung im Widerspruch mit den nationalen oder internationalen Normen • Unsachgemäße Installation • Fehlerhafte Druckluftzuleitung oder schlechte Druckluftqualität • Schwerwiegenden Wartungsmängel • Unbefugte Änderungen oder Eingreifen • Verwendung von anderen als Original-Ersatzteilen und Original-Zubehör und Ersatzteilen und Zubehör, die der Hersteller für das betreffende Modell genehmigt hat •... -
Seite 6: Technische Spezifikation
Nehmen Sie die Maschine aus der Kartonverpackung und prüfen Sie, ob alles in Ordnung und die Maschine unbeschädigt ist. Bei Fragen wenden Sie sich an den Verkäufer. Die Maschine B2 AIR wird mit den nötigen Bedienwerkzeugen, ohne Werkzeug und Schnellkupplung für die Druckluftzuleitung geliefert. -
Seite 7: Bedienungselemente B2 Air
Schauen Sie im Katalog der Gesellschaft N.KO Machines nach und wenden Sie sich an Ihren Lieferanten. 10. Bedienungselemente B2 AIR Abb. 10.0.1 A. Anlassventil B. Druckluftanschluss C. Motorgehäuse D. Arretierungsschraube der Fassung des Führungstellers – Sicherstellung der eingestellten Fasentiefe E. Führungsteller mit Fassung... -
Seite 8: Einstellen Der Fasentiefe
11.1. Einstellen der Fasentiefe Vorsicht: Beim Einrichten sind Arbeitshandschuhe und weitere persönliche Schutzausrüstung zu tragen. Alle an der Maschine vorgenommenen Arbeiten dürfen nur im Stillstand der Maschine und nachdem sie von der Druckluftversorgung getrennt wurde, ausgeführt werden. • Trennen Sie die Maschine von der Druckluftzuleitung. •... -
Seite 9: Bearbeitung
Wichtig: Maschine wurde für manuelle Entgraten entworfen. Bearbeitungspräzision ist durch die entsprechende Vorbereitung der bearbeiteten Kanten bedingt. Leider ist das Material oft unterbrannt oder unterschnitten. Diese Ungenauigkeiten werden selbstverständlich auch Bearbeitungsergebnis sichtbar. Wichtig: Wenn es schwierig ist, die Fase in einem Arbeitsschritt herzustellen, empfehlen wir, den Prozess aufzuteilen und mehrere Späne abzuschälen. -
Seite 10: Austausch Des Fräskopfs
Der Vorschub bei der Bearbeitung erfolgt stets von links nach rechts. Vorsicht: Der Bediener muss das Gerät immer fest in der Hand halten. 11.2 Austausch des Fräskopfs Der Fräskopfaustausch ist nur mit Hilfe eines Spezialwerkzeugs möglich. Für nähere Informationen wenden Sie sich an Ihren Lieferanten. Vorsicht: Beim Einrichten sind Arbeitshandschuhe und weitere persönliche Schutzausrüstung zu tragen. - Seite 11 Führungsrolle Fräskopf...
-
Seite 12: Wartung Und Betrieb
12. Wartung und Betrieb Die Maschine B2 AIR ist mit pneumatischem Antrieb ausgestattet. Für einen reibungslosen Betrieb ist es erforderlich, Druckluft in einer ausreichenden Qualität zu gewährleisten. Dazu dienen die Filter- und Nachschmiereinheiten. Bei der Auswahl der richtigen Druckluftaufbereitungseinheit lassen Sie sich vom Hersteller der Maschine B2 AIR, der Gesellschaft N.KO Machines, beraten. - Seite 13 Bestellnr. Beschreibung Abb. 24203 FRL Filter-, Regel- und Nachschmiereinheit einschließlich Schlauch und der erforderlichen Schnellkupplungen 24201 Schneidplatte Standard 24204 Schneidplatte Premium 24202 Schneidplatte Radius R 1,5 mm...
-
Seite 14: Ersatzteilliste
13.2 Ersatzteilliste... - Seite 15 Eine Ausfertigung dieses Handbuchs gehört zum Lieferumfang jeder Anfasmaschine B2 AIR Alle Rechte vorbehalten. Kein Teil dieser Publikation darf ohne vorherige Zustimmung des Gesellschaft N.KO reproduziert werden N.KO spol. s r.o. Táborská 398/22 293 01 Mladá Boleslav Tschechische Republik Telefon: +420 326 772 001 Fax: +420 326 774 279 E-Mail: nko@nko.cz...
