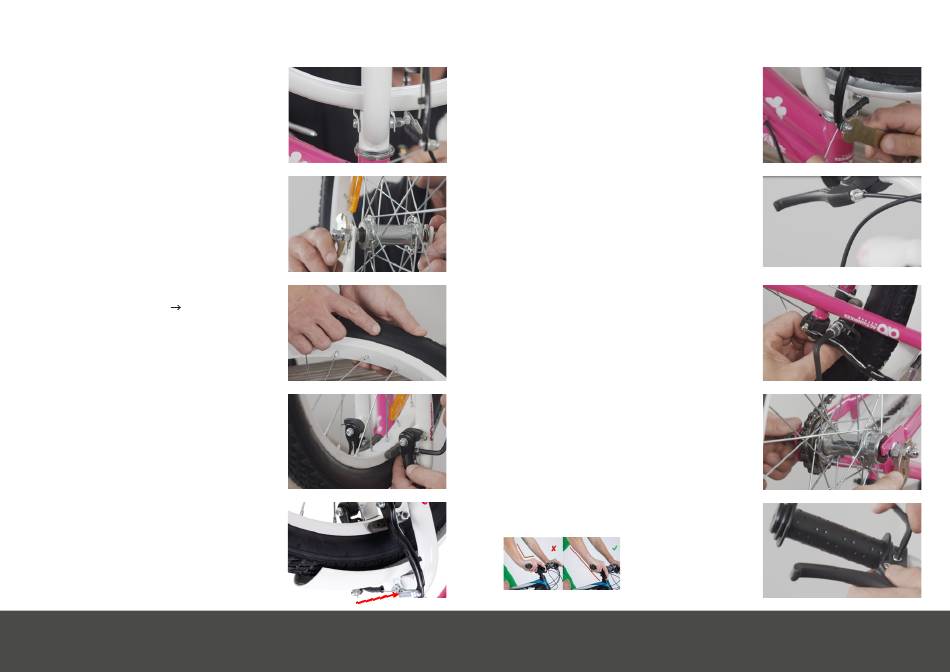

4. MONTAGE
(FORTSETZUNG)
Fädeln Sie nun eine Unterlegscheibe und das Schutzblech (3) auf die
Schraube und führen diese in das dafür vorgesehene Loch an der
Gabel ein. Anschließend stecken Sie das Distanzstück und eine Unter-
legscheibe auf und verschrauben dieses mithilfe der Hutmutter.
Ziehen Sie diese mithilfe des Multitools (10) und eines Kreuzschrau-
bendrehers fest.
Schritt 5
Demontieren Sie die Hutmuttern und die zum Fixieren vorinstallierten
Sicherungsscheiben am Vorderrad (2). Beim Einbau des Vorderrades (2)
ist darauf zu achten, dass die Unterlegscheiben auf der Innenseite und
die Sicherungsscheibe auf der Außenseite der Gabel positioniert werden.
Es ist darauf zu achten, dass die Nase der Sicherungsscheibe im dafür
vorgesehenen Loch der Gabel eingreift.
Achten Sie auf die Laufrichtung (Rotation
)! Verschrauben Sie die bei-
den Hutmuttern. Verwenden Sie hierfür das mitgelieferte Multitool (10).
Schritt 6
Einstellen der Bremsbacken: Hierzu lösen Sie die Innensechskant-
schraube an der Bremsbacke und positionieren diese mittig über den
Felgenrand mithilfe des Inbusschlüssels (10). Anschließend ziehen
Sie die Schraube wieder gewissenhaft fest (Montageschritt auf beiden
Seiten durchführen).
Schritt 7
Hängen Sie den Bowdenzug der Bremse in die dafür vorgesehene
Öffnung ein.
13
Bedienungsanleitung Stand 17.11.2021 - GERMAN - Artikelnummer: PR0028282
4. MONTAGE
(FORTSETZUNG)
Schritt 8
Stellen Sie nun den Abstand der Bremsbacken zur Felge ein, dieser sollte
ca. 2 – 3 mm betragen. Hierzu lösen Sie die Hutmutter an der Bremse
und spannen den Bowdenzug, bis der Abstand zwischen Bremsbacken
und der Felge ca. 2 – 3 mm beträgt. Ziehen Sie die Hutmutter wieder
gewissenhaft fest. Eine Feineistellung kann über die beiden goldenen
Schrauben links und rechts vorgenommen werden.
Schritt 9
Einstellen der Bremskraft: Lösen Sie die Kontermutter an der Stell-
schraube. (lösen nach links / festziehen nach rechts). Anschließend
drehen Sie die Stellschraube nach links um den Zug zu spannen,
nach rechts um den Zug zu lösen. Wurde der gewünschte Bremsdruck
erreicht, ziehen Sie die Kontermutter wieder gewissenhaft fest.
Schritt 10
Wiederholen Sie die Schritte 6 und 9 für die Hinterradbremse.
Schritt 11
Ziehen Sie die hintere Hutmutter mithilfe des Multitools (10) fest an.
Schritt 12
Stellen Sie nun den Bremshebel ergonomisch ein und ziehen diesen
anschließend mithilfe des Inbusschlüssels (10) fest.
Bedienungsanleitung Stand 17.11.2021 - GERMAN - Artikelnummer: PR0028282
14
