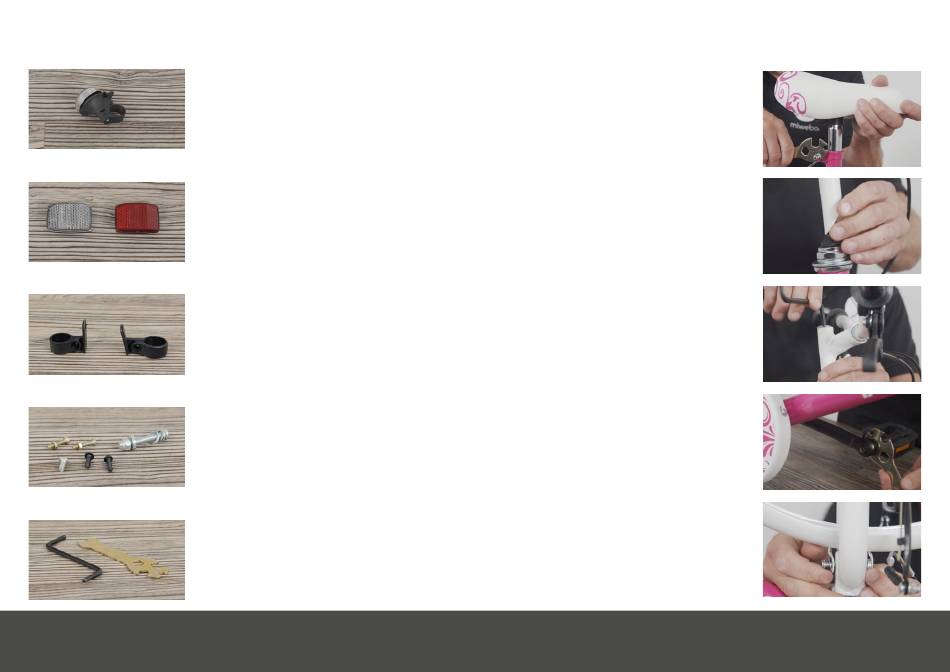

3. LIEFERUMFANG
(FORTSETZUNG)
(6) Fahrradklingel
(7) Vorderer und hinterer Reflektor
(8) Reflektor-Halterungen
(9) Schraubenset
(10) Bordwerkzeug (Inbus und Multitool)
11
Bedienungsanleitung Stand 17.11.2021 - GERMAN - Artikelnummer: PR0028282
1. M6x45 inkl. 3x Scheiben und 1x Distanzstück
2. Befestigungsschrauben Reflektoren,
2x Linsenkopfschrauben schwarz
3. Ersatzschrauben Bremse 2x M5x15 inkl. Mutter
4. Kreuzschlitzschraube M5
4. MONTAGE
Schritt 1
Führen Sie den Sattel (4) in den Rahmen ein. Stellen die Höhe entspre-
chend Ihrer Körpergröße ein. Anschließend richten Sie den Sattel aus
und befestigen diesen mithilfe des Multitools (10). Achten Sie darauf,
dass der Sattel ordnungsgemäß befestigt ist und sich im Sattelrohr
nicht mehr drehen lässt.
Schritt 2
Entfernen Sie die Schutzkappe an der Lenksäule. Stecken Sie die
Lenksäule in den Rahmen und stellen Sie die Höhe entsprechend Ihrer
Körpergröße ein. Anschließend richten Sie den Lenker aus. Ziehen Sie
nun mithilfe des Inbusschlüssels (10) die Schraube an der Lenksäule
fest. Achten Sie darauf, dass die Schraube ordnungsgemäß festgezo-
gen ist und sich die Lenksäule im Rahmen nicht mehr drehen lässt.
Schritt 3
Montieren Sie mithilfe des Multitools (10) die beiden Pedale (5)
an der Kurbel. Achten Sie auf die Kennzeichnung L und R (links
und rechts in Fahrtrichtung; Links- und Rechtsgewinde).
Hinweis: Bereiten Sie das Schutzblech vorne (3) für die Montage
vor, indem Sie sie Befestigungslasche mithilfe einer Zange ausrichten
(Lasche sollte ca. 90° nach oben zeigen).
Schritt 4
Für diesen Montageschritt empfehlen wir Ihnen, das Rad auf den
Kopf zu stellen. Montieren Sie mithilfe der Schraube M6x45 aus dem
Schraubenset (9) das Schutzblech vorne (3). Demontieren Sie die
Mutter, das Distanzstück und die drei Unterlegscheiben.
Bedienungsanleitung Stand 17.11.2021 - GERMAN - Artikelnummer: PR0028282
12
