3. MONTAGE
Bitte beachten Sie vor der Montage folgende Hinweise:
Gefahr des Verschluckens: Kleine Teile, nicht für Kinder unter 3 Jahren geeignet. Entsorgen Sie Plastiktüten
sorgfältig. Sie sind gefährlich für Kinder. Zusammenbau durch einen Erwachsenen erforderlich: Vorsicht beim
Auspacken, da die Kleinteile/scharfen Kanten eine Gefahr darstellen können.
Entsorgen Sie Verpackungsmaterial erst, wenn Sie alle Teile auf Vollständigkeit überprüft haben.

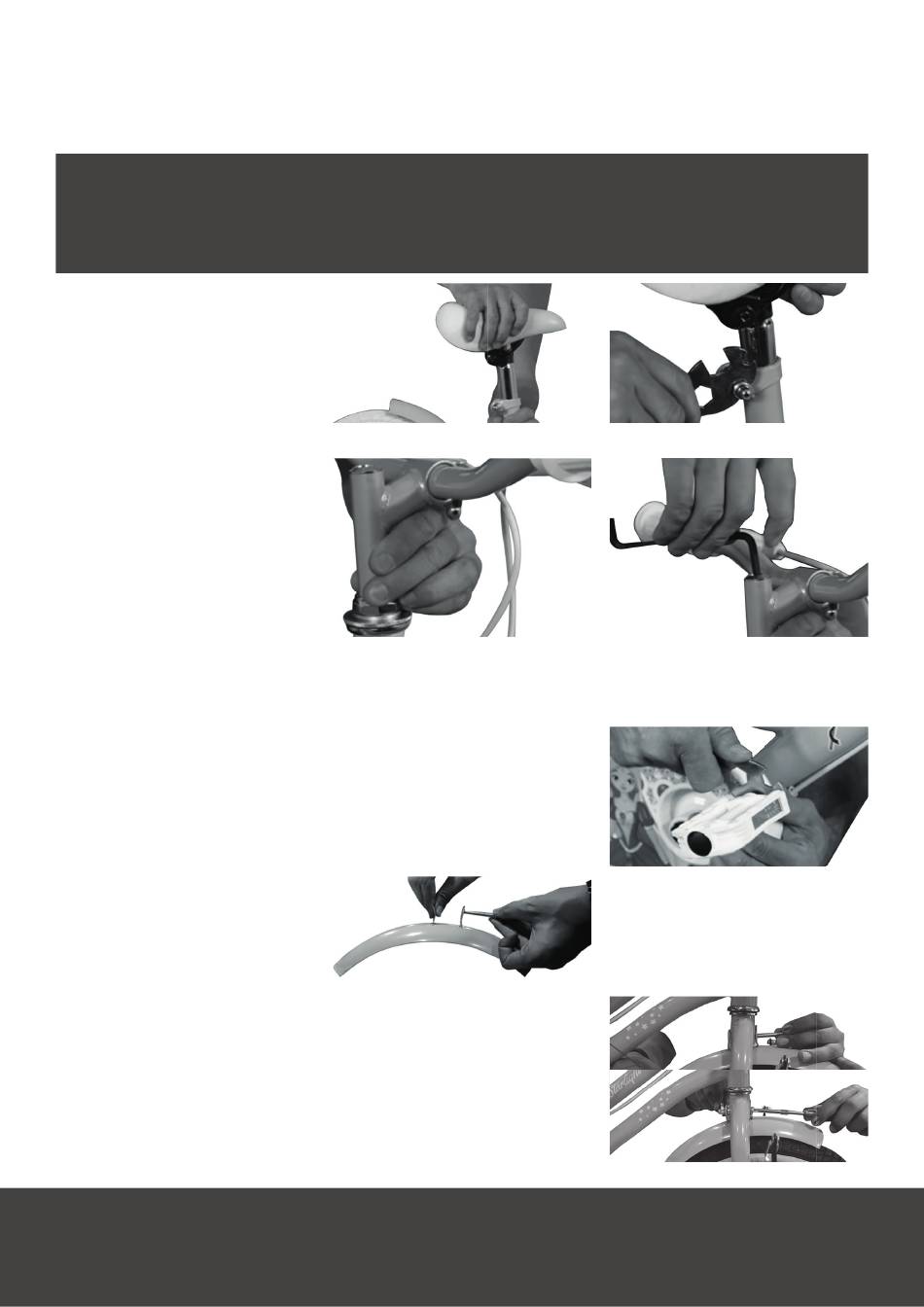

Schritt 1
Setzen Sie den Sattel in den Rahmen
ein. Stellen Sie die Höhe entspre-
chend der Körpergröße Ihres Kindes
ein und befestigen Sie den Sattel mit
dem Multitool.
Achten Sie darauf, dass der Sattel
richtig befestigt ist und sich das
Sitzrohr nicht mehr verdrehen lässt.
Schritt 2
Entfernen Sie die Schutzkappe an der
Lenksäule. Setzen Sie die Lampen-
halterung in die Lenksäule ein, setzen
Sie die Lenksäule in den Rahmen ein
und stellen Sie die Höhe entspre-
chend der Körpergröße Ihres Kindes
ein. Richten Sie dann den Lenker aus.
Ziehen Sie nun mit dem Multitool die
Schraube an der Lenksäule fest
heraus. Vergewissern Sie sich, dass
die Schraube fest angezogen ist und
die Lenksäule nicht mehr im Rahmen
gedreht werden kann.
Schritt 3
Verwenden Sie das Multitool, um die beiden Pedale an der Kurbel zu montie-
ren. Achten Sie dabei auf die Markierungen L und R (links und rechts in
Fahrtrichtung; Links- und Rechtsgewinde).
Hinweis:
Bereiten Sie das vordere Schutz-
blech für die Montage vor, indem Sie
die Befestigungslasche mit einer
Zange ausrichten (die Lasche sollte
etwa 90° nach oben zeigen).
Schritt 4
Montieren Sie das Schutzblech mit der Schraube M6x45 aus dem Schrauben-
satz. Demontieren Sie die Mutter, das Distanzstück und die drei Unterleg-
scheiben. Fädeln Sie nun eine Unterlegscheibe und das Schutzblech auf die
Schraube und stecken Sie diese in das dafür vorgesehene Loch der Gabel.
Dann setzen Sie das Distanzstück und eine Scheibe auf die Unterlegscheibe
und schrauben diese mit der Mutter fest.
Ziehen Sie diese mit dem Multitool/dem Schraubendreher fest.
