Sicherheitstemperaturbegrenzer (STB)
– Der STB ist eine Sicherheitseinrichtung gegen die
Überhitzung des Kessels.
– Funktionsweise: Der STB stoppt den Heiz-
vorgang bei einer Kesseltemperatur von ~95°C
(wirkt ausschließlich elektrisch; Brennstoff- und
Luftzufuhr werden gestoppt).
– Nach Auslösung muss der STB manuell durch
Abschrauben der schwarzen Verschlusskappe
und Druck auf den Knopf wieder freigegeben wer-
den, sobald die Kesseltemperatur <60°C abge-
fallen ist.
– Eine Auslösung des STB wird am Display der Kes-
selregelung angezeigt.

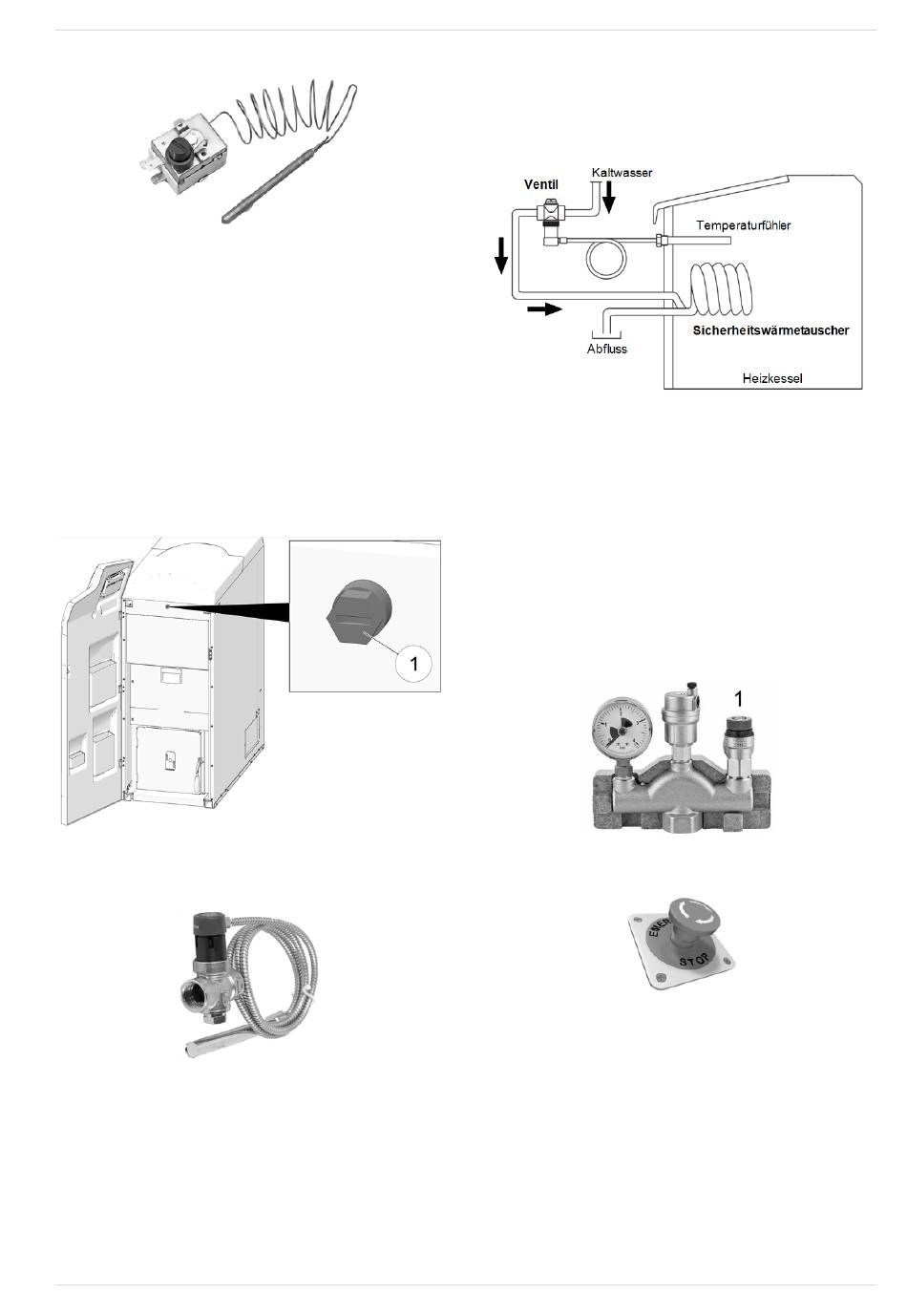

Abb. 2-1: Postion des STB
Thermische Ablaufsicherung (TAS)
– Die TAS verhindert eine unkontrollierte Tem-
peratur- und Drucksteigerung im Kessel.
Betriebsanleitung pellettop
– Funktionsweise: Bei einer Kesseltemperatur
>95°C öffnet das Ventil und leitet Kaltwasser
durch den Sicherheitswärmetauscher (dieser ist
im Wassermantel des Kessels platziert). Dadurch
wird die Kesseltemperatur gesenkt.
1
Abb. 2-2: Schematische Darstellung
Sicherheitsventil (gegen Anlagenüberdruck)
– Das Sicherheitsventil
heitseinrichtung zum Schutz vor Überdruck im
Wasserkreislauf der Heizungsanlage.
– Funktionsweise: Das Ventil öffnet, wenn der
Anlagendruck 3 bar übersteigt. Wasser/Dampf
werden über eine Abblaseleitung in einen offenen
Abfluss geleitet, Folgeschäden an Komponenten
der Heizungsanlage werden vermieden. Im Nor-
malbetrieb ist das Sicherheitsventil geschlossen.
– Normative Vorgabe siehe EN 12828.
Abb. 2-3: Sicherheitsventil in Kesselsicherheitsgruppe integriert
Not-Aus-Schalter
– Der Not-Aus-Schalter ist eine Sicher-
heitseinrichtung zur manuellen Auslösung. Der
Brenner und die Brennstoff-Zufuhr zum Kessel
werden gestoppt. Umwälzpumpen bleiben in
Betrieb, um Wärme abzuleiten und den Kessel zu
kühlen.
– Der Schalter muss außerhalb des Heizraumes an
ungefährdeter und leicht zugänglicher Stelle ange-
bracht sein.
