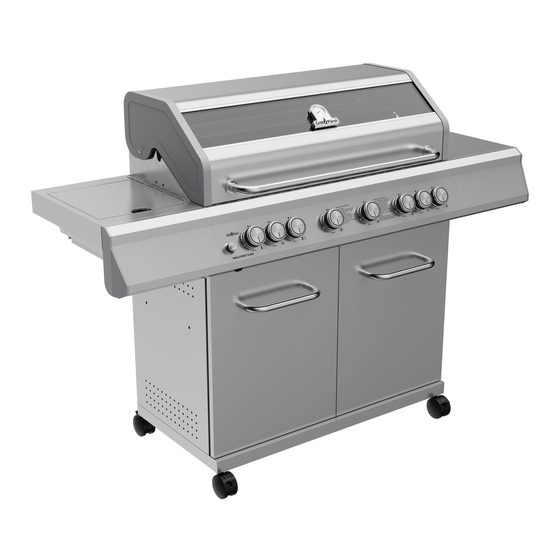

Grillfürst G621 Bedienungsanleitung, Montageanleitung
Verwandte Anleitungen für Grillfürst G621
Inhaltszusammenfassung für Grillfürst G621
- Seite 1 Bedienungsanleitung / Montageanleitung MODELL Grillfü rst G621 Dieser Gasgrill ist ausschließ lich fü r den Auß enbereich bestimmt! Vorsicht Gas! Niemals alle Hauptbrenner Bitte bewahren Sie diese Anleitung sorgfä ltig fü r spä teren Bedarf auf! Heckbrenner gleichzeitig verwenden!
- Seite 2 BEFOLGEN SIE ALLE SCHRITTE. HALTEN SIE KINDER BITTE FERN. Zur Benutzung wird eine 5kg Gasflasche empfohlen. Diese reicht fü r eine Benutzungsdauer von ca. 2 Std. unter Volllast. Auch 8 und 11kg Flaschen sind fü r die Verwendung mit diesem Gerä t geeignet. 1. Technische Daten Modell: G621...
- Seite 3 2. Explosionszeichnung 53 54...
- Seite 4 3. Teileliste Art. Bezeichnung Menge Nr. Art. Bezeichnung Menge GE1G Deckel GE41D Manifold GE69A Thermometer GE56A Alu-Flexschlauch von Grill zu Sizzle Brenner GE3D Deckelgriff GE23G Bedienblende GE4D Warmhalterost GE14G Garraum GE5A GusseisenGrillrost groß oder GE31B Frontblende Seitenablage li. GE57A EdelstahlGrillrost groß GE103A Flammenschutzblech GE32A...
- Seite 5 4. Montagematerial 5. Montage Stellen Sie sicher, dass Ihr Grill korrekt montiert ist. Eine detaillierte Montageanleitung finden Sie im Lieferumfang des Grills mit jeweils fü r das Modell spezifischen Montagehinweisen. ACHTUNG: Obwohl wir alle Anstrengungen unternehmen, um sicherzustellen, dass die Montage so einfach wie mö...
- Seite 6 Schrauben vorinstalliert...
- Seite 7 Schrauben vorinstalliert...
- Seite 8 Schrauben vorinstalliert...
- Seite 10 Anziehen Stabilisator C Stabilisator B Stabilisator A Stabilisator D...
- Seite 11 Gx 2 Schrauben vorinstalliert...
- Seite 12 Von Aussen Schrauben vorinstalliert...
- Seite 13 Von Aussen Beachten Sie die Flucht der Frontblende beim Fixieren der seitlichen Blenden Gx 4...
- Seite 14 Infrarotbrenner von unten andrücken...
- Seite 15 Cx 2 Lösen Sie den Gasschlauch hinter der Frontblende und fixieren Sie ihn am Unterschrank...
- Seite 17 Falls die Türen sich berühren, können Sie wie folgt eingestellt werden:...
- Seite 18 Gx 2...
- Seite 20 6. Vorbereitung Fü r die Benutzung muss eine LPG-Gasflasche gekauft werden. Der Druckregler muss der Druck- und Gaskategorie des Gerä ts entsprechen. Weiterhin muss der Regler der aktuellen nationalen Vorschrift gemä ß EN16436, EN16129 und EN16436 entsprechen. Ausdrü cklich empfohlene Informationen: a) Die Gasflasche darf nur in aufrechter Position benutzt werden.
- Seite 21 bevor alle Anschlü sse ü berprü ft wurden. Es dü rfen keine Lecks aufgetreten sein. Montage Gasschlauch und Druckminderer Warnung: Prü fen Sie die Gasleitung immer mit Seifenwasser oder Dichtspray auf Undichtigkeiten am Anschluss und schließ en evtl. Lecks. Allgemeines Obwohl alle Gasanschlü...
- Seite 22 Flamme durchfü hren. c) Stellen Sie eine Seifenlö sung aus einem Teil Flü ssigwaschmittel und einem Teil Wasser her. Sie benö tigen eine Sprü hflasche, einen Pinsel oder einen Lappen, um die Lö sung auf die Ventile bzw. Schraubverbindungen aufzutragen. Stellen Sie fü r die erste Dichtigkeitsprü fung sicher, dass die Gasflasche zu 80% voll ist.
- Seite 23 Überprü fen Sie den Schlauch vor jedem Gebrauch auf Schä den. Stellen Sie sicher, dass der Schlauch nicht verdreht wird, was den Gasfluß bei Verwendung des Gerä ts beeinträ chtigt. Der Schlauch darf auch keine ü bermä ß ige Spannung aufweisen, und darf keine Teile des Gasgrills berü...
- Seite 24 i) Vorsicht ist geboten, wenn Sie Ihren Gasgrill bedienen. Lassen Sie den Grill niemals unbeaufsichtigt, wenn er benutzt wird. Drehen Sie nach dem Gebrauch immer die Gaszufuhr direkt an der Gasflasche j) Stellen Sie vor dem Lagern sicher, dass das Gerä t vollstä ndig abgekü hlt ist. Zü...
- Seite 25 9. Sicherheitsvorkehrungen a) Verwenden Sie beim Garen auf dem Grill Backofenhandschuhe und geeignetes Grillbesteck. b) Treffen Sie Vorkehrungen, falls ein Unfall oder Brand auftreten sollte. Erste-Hilfe-Kasten und Feuerlö scher bereitstellen c) Halten Sie das Stromkabel und den Gasschlauch von heiß en Oberflä chen fern. d) Verwenden Sie den Grill stets mit grö...
- Seite 26 Zü ndung des Infrarot Seiten- und/oder Heckbrenners: Um den Infrarotbrenner zu zü nden, mü ssen Sie die elektronische Zü ndung drü cken, wä hrend Sie den Regler fü r den entsprechenden Infrarotbrenner gegen den Uhrzeigersinn auf „Max“ stellen. Drü cken Sie die zü ndung fü r 3-5 Sekunden bzw. bis der Brenner zü ndet. Auf „MAX“...
- Seite 27 dass Essens- und Ölreste Feuer fangen und schwere Schä den verursachen. Ihr Gasgrill lä sst sich ganz leicht reinigen, Folgen Sie einfach diesen Hinweisen fü r eine komfortable und schnelle Reinigung: a) Schalten Sie den Brenner fü r 15 bis 20 Min. auf hö chster Stufe ein. Marinaden und Fettreste werden durch die Hitze zu Asche verbrannt (Pyrolyseprinzip).
- Seite 28 A.”AA” Batterien B. Zü ndungskappe Austausch der Batterie fü r LED Beleuchtung 1) Öffnen Sie den Deckel der Batteriebox fü r die LED Beleuchtung. 2) Legen Sie 4 neue AA-Batterien in die Box ein und beachten die korrekte Position der Plus- und Minuspole.
- Seite 29 16. Brenner austauschen 1. Den Halteclip des defekten Brenners herausnehmen (zusammendrü cken und nach innen reindrü cken), den Brenner nach oben aus der Öffnung herausziehen. 2. Neuen Brenner in die Öffnung stecken und im hinteren Bereich einhaken. Mit Haltclip wieder fixieren. 17.
