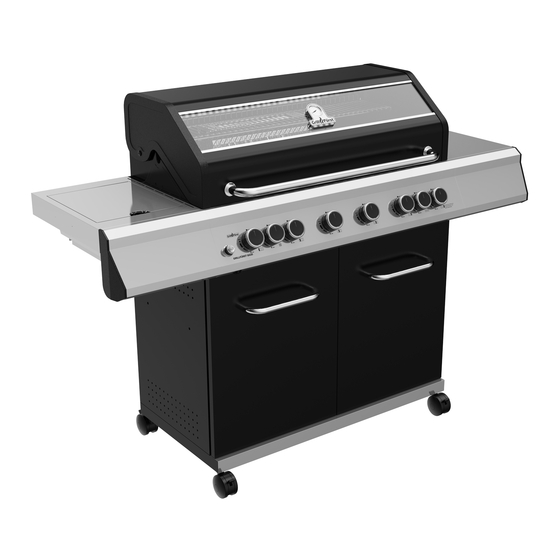

Grillfürst G620 Bedienungsanleitung, Montageanleitung
Verwandte Anleitungen für Grillfürst G620
Inhaltszusammenfassung für Grillfürst G620
- Seite 1 Bedienungsanleitung / Montageanleitung MODELL Grillfürst G620 Dieser Gasgrill ist ausschließlich für den Außenbereich bestimmt! Vorsicht Gas! Bitte bewahren Sie diese Anleitung Niemals alle Hauptbrenner sorgfältig für späteren Bedarf auf! Heckbrenner gleichzeitig verwenden!
- Seite 2 WICHTIG: LESEN SIE VOR DER BENUTZUNG DES GERÄTS ALLE ANWEISUNGEN UND HINWEISE DIESER BEDIENUNGSANLEIUNG VOLLSTÄNDIG DURCH: BEFOLGEN SIE ALLE SCHRITTE. HALTEN SIE KINDER BITTE FERN. Warnungen: Benutzung nur in Außenbereichen. Lesen Sie die Anweisungen, bevor Sie das Gerät benutzen. Zugängliche Bauteile können sehr heiß werden. Halten Sie kleine Kinder fern. Bewegen Sie das Gerät während des Gebrauchs nicht.
- Seite 3 3. Wenn sich der Brenner nach 5 Sekunden nicht enzündet hat, drehen Sie den Knopf wieder auf aus und warten Sie 5 Minuten, bis das Gas verflogen ist, bevor Sie Schritt 1 und 2 erneut ausführen. 1. Technische Daten Model: G620 Grillfuerst GmbH Friedewalder Str . 24,36251 Bad Hersfeld,Germany 2575 -20...
-
Seite 4: Explosionszeichnung
2. Explosionszeichnung 53 54 55 56... - Seite 5 3. Teileliste Art. Bezeichnung Menge Nr. Art. Bezeichnung Menge GE1D Deckel GE69A Thermometer GE3D Deckelgriff GE4D Warmhalterost GE5A Gusseisen Grillrost groß oder GE6A Flammenschutzblech GE57A Edelstahl Grillrost groß GE8A Fettauffangschale GE9A Halter Fettauffangschale GE10D Fettauffangwanne GE12A Seitenablage rechts GE16D Frontleiste Unterwagen GE17D Rückwand GE19D...
- Seite 6 Schrauben vorinstalliert...
- Seite 7 Schrauben vorinstalliert...
- Seite 8 Schrauben vorinstalliert...
- Seite 10 Stabilisator A Stabilisator D Stabilisator C Stabilisator B Anziehen...
- Seite 11 Schrauben vorinstalliert Von Aussen...
- Seite 12 Schrauben vorinstalliert Von Aussen...
- Seite 13 Beachten Sie die Flucht der Frontblende beim Fixieren der seitlichen Blenden Infrarotbrenner von unten andrücken...
- Seite 15 Lösen Sie den Gasschlauch hinter der Frontblende und fixieren Sie ihn am Unterschrank...
- Seite 20 6. Vorbereitung Für die Benutzung muss eine LPG-Gasflasche gekauft werden. Der Druckregler muss der Druck- und Gaskategorie des Geräts entsprechen. Weiterhin muss der Regler der aktuellen nationalen Vorschrift gemäß EN16436, EN16129 und EN16436 entsprechen. Sie müssen eine Gasflasche und einen 28-30/37 mbar Regler für I3 und einen 28-30 mbar Regler für I3B/P(30) sowie einen 50 mbar Regler für I3B/P (50) kaufen, um diesen Grill betreiben zu können.
- Seite 21 Verwendung des Geräts beeinträchtigt. Der Schlauch darf auch keine übermäßige Spannung aufweisen, und darf keine Teile des Gasgrills berühren, die heiß sein könnten. Bitte wählen Sie einen flexiblen Schlauch, dessen Hitzebeständigkeit mehr als 80°C beträgt. Alle 2 Jahre den flexiblen Schlauch wechseln. So schließen Sie eine Gasflasche an: a) Drehen Sie die orangefarbene Kappe so, dass der Pfeil auf die Lücke in der Abdeckung zeigt.
- Seite 22 Allgemeines Obwohl alle Gasanschlüsse des Grills vor dem Versand werksseitig auf Dichtheit geprüft wurden, muss am Aufstellungsort eine vollständige Gasdichtheitsprüfung durchgeführt werden, da das Gerät möglicherweise nicht ordnungsgemäß transportiert wurde oder unbeabsichtigt ein übermäßiger Druck auf das Gerät ausgeübt wurde. Vor der ersten Benutzung Stellen Sie sicher, dass das gesamte Verpackungsmaterial einschließlich Zurrgurte vom Grill entfernt wurden.
- Seite 23 Dichtigkeitsprüfung: Eine Dichtigkeitsprüfung führen Sie ganz einfach mit Seifenwasser durch. Befeuchten Sie alle Verbindungen nach der Montage großzügig mit Seitenwasser und öffnen Sie anschließend die Flasche leicht. Wenn Sie jetzt Gas riechen und sich Bläschen bilden, müssen Sie sofort die Flasche schließen und die Verbindung überprüfen.
- Seite 24 8. Warn- und Sicherheitshinweise Bitte lesen Sie die nachstehenden Punkt sorgfältig vor der Benutzung des Grills: a) Lesen Sie die Anweisungen, bevor sie das Gerät benutzen. Bitte befolgen Sie alle Montageanweisungen in diesem Handbuch. Wenn die Anweisungen nicht befolgt werden, kann dies zu Problemen führen b) Zugängliche Teile am Gasgrill können bei Gebrauch sehr heiß...
- Seite 25 Da dieser Grill keine Einschränkung hinsichtlich der Emission von unverbranntem Gas aufweist, muss er im Freien oder in einem gut belüfteten Bereich installiert und / oder verwendet werden. Befand sich dieser Grill in einem gut belüfteten Bereich, muss der Bereich mindestens 25% der Fläche (Summe der Wandfläche) offen haben. Es wird dringend empfohlen, Mindestabstände von brennbaren Materialien einzuhalten: Rückseite - 450mm...
- Seite 26 Halten Sie den Drehregler nach der erfolgten Zündung noch zwei Sekunden lang gedrückt, damit das Gas vollständig durch das Brennerrohr (E) strömen kann. Wenn der Brenner angezündet ist, zünden benachbarte Brenner, wenn die jeweiligen Regler auf „MAX“ gedreht werden. Bei der Einstellung „MAX “ sollte die Brennerflamme ungefähr 12 bis 20 mm lang sein und ein Minimum an oranger Flamme aufweisen.
- Seite 27 12. Reinigungshinweise Die Wartung Ihres Gasgrills wird alle 90 Tage empfohlen - mindestens einmal im Jahr. Auf diese Weise verlängern Sie die Lebensdauer Ihres Gasgrills. Ihr Gasgrill lässt sich ganz leicht reinigen, Folgen Sie einfach diesen Hinweisen für eine komfortable und schnelle Reinigung: a) Schalten Sie den Brenner für 15 bis 20 Min.
- Seite 28 • Wir empfehlen die Verwendung von Pfannen in der Größe von Ø20 cm – 24 cm 15．Elektronik Verwenden Sie 4 x 1.5 V Batterien für die Reglerbeleuchtung (LEDs). Der Heckbrenner benötigt 1 x 1.5V Batterie. Batterie: AA 1.5V; Anmerkungen: Einige Modelle haben eine LED-Beleuchtung, einige besitzen keine Beleuchtung und keinen Heckbrenner.
- Seite 29 Richtige Entsorgung dieses Produkts Diese Kennzeichnung weist darauf hin, dass dieses Produkt in der gesamten EU nicht mit dem Hausmüll entsorgt werden darf. Um mögliche Umwelt- oder Gesundheitsschäden durch unkontrollierte Entsorgung von Abfällen zu vermeiden, recyceln Sie diese verantwortungsbewusst, um die nachhaltige Wiederverwendung von Materialressourcen fördern.
-
Seite 30: Fehlerbehebung
18. Fehlerbehebung Problem Mögl. Ursache Lösung Brenner lassen sich nicht zünden Gasflasche leer Durch volle ersetzen Das Zündsystem Regler defekt Regler überprüfen lassen/ ersetzen Verstopfungen in den Brennern Brenner reinigen Verstopfungen in Gasdüsen. Gasdüsen Schlauch reinigen Schwache Flamme Verstopfungen in den Brennern Brenner reinigen Feuer im Brennerrohr, Rauschen) Verstopfungen in Gasdüsen.
