Gelenkwelle

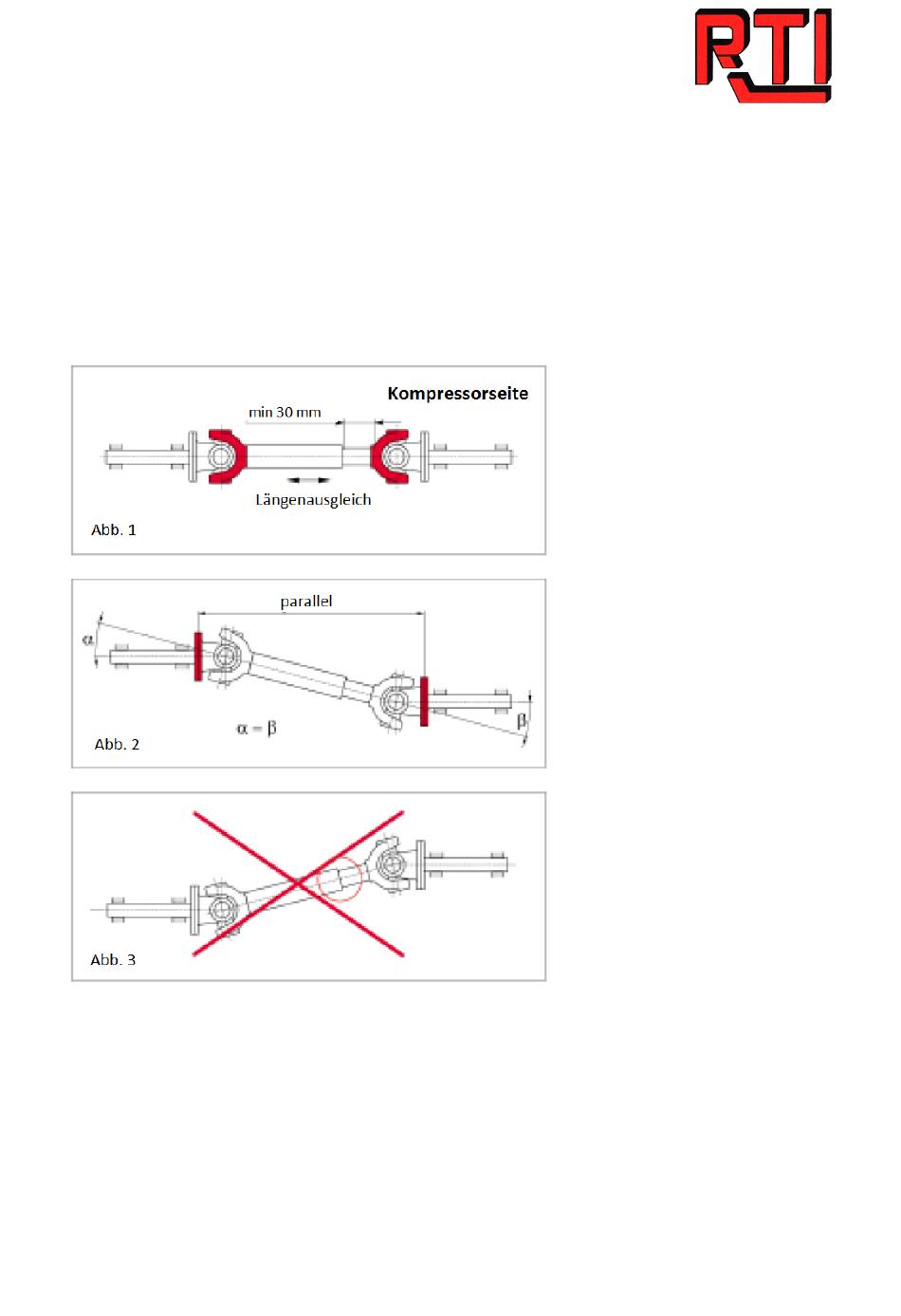

Länge und Winkel der Gelenkw elle sollten so gering w ie möglich gehalten w erden.
Die Gelenkw elle darf eine max. Länge von 1200 mm nicht überschreiten. Die
Gelenkw ellengabeln
müssen
auf
einer
Ebene
liegen
(siehe
Abb.
1).
Die
Gelenkw ellenflansche von Nebenantrieb und Kompressor müssen parallel sein (siehe Abb.
2). Diel Gelenkw elle muss ausgew uchtet und als Antrieb für den Vmax geeignet sein. Die
Gelenkw elle ist so einzubauen, dass kein Wasser und keine Verunreinigungen in das
Schiebestück eindringen können (siehe Abb. 3). Nach Montage der Gelenkw elle muss
mindestens 30 mm Toleranz im Schiebestück vorhanden sein, um Axialschub auf die
Kompressorw elle und den Nebenantrieb zu vermeiden.
Der resultierende Winkel der Gelenkw elle darf max. 12° betragen.
1° - 9° sind anzustreben
10° - 15° sind noch möglich
Achtung!
Diese Daten beziehen sich auf den Kompressor. Auch die Aufbauvorschriften des LKW-
Herstellers sollen beachtet werden!
Bestehen irgendw elche Zw eifel, kontakten Sie bitte RTI.
- Seite 6 von 9 –
Gebrauchs- und Bedienungsanleitung Vmax1
(for-030/031013)
