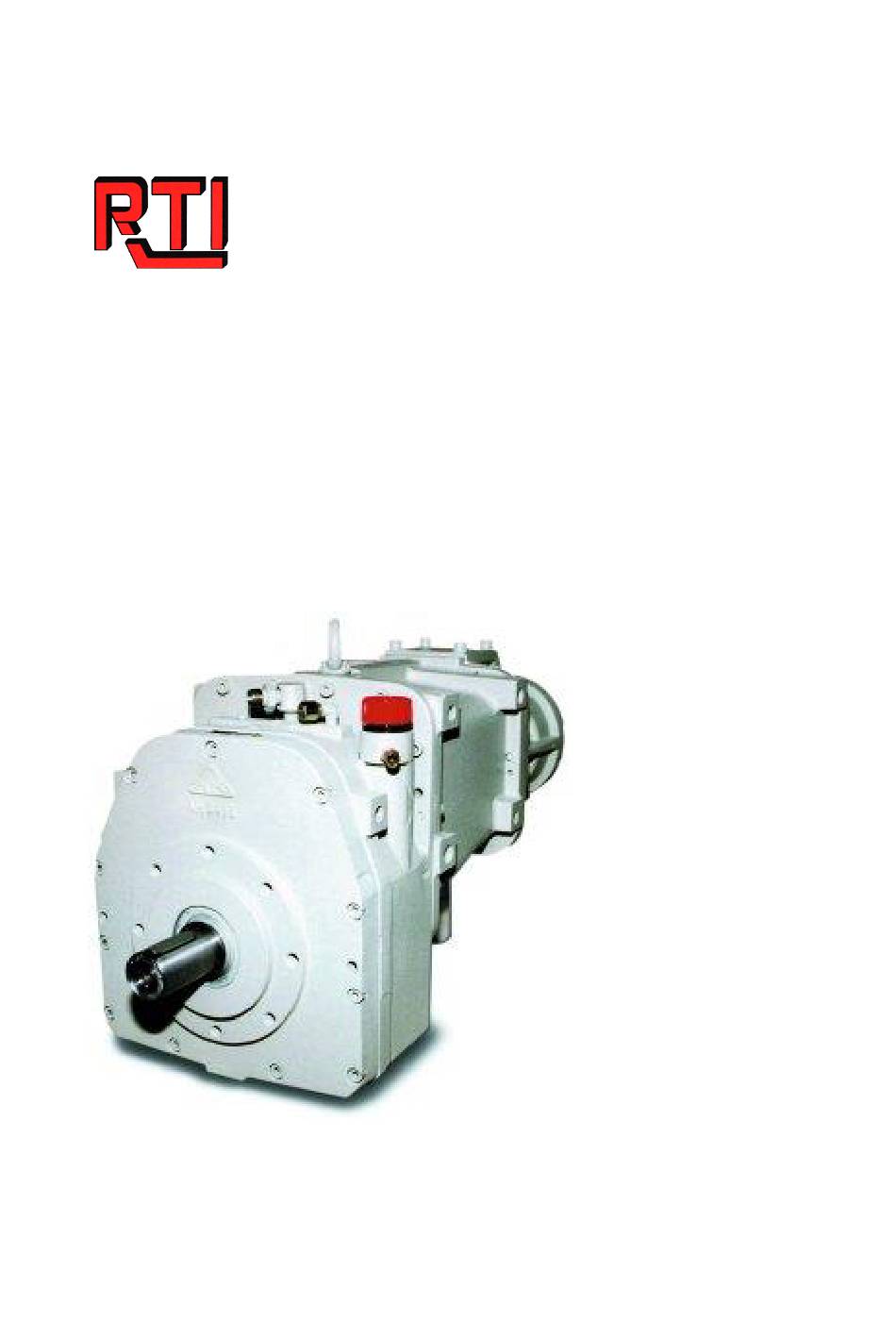

- Seite 1 GEBRAUCHS- UND BEDIENUNGSANLEITUNG Kompressoraggregat Cmax3 Powerband angetrieben...
- Seite 2 7131 PG Lichtenvoorde Tel. + 31 (0)544-377050 Diese Anleitung bezieht sich auf folgende Installation: Alfons Haar Cmax3 powerband ANGETRIEBEN Lesen Sie diese Betriebsanleitung und die Betriebsanleitung des Kompressors vor Aufstellung und Inbetriebnahme sorgfältig durch. Sie enthalten w ichtige Hinw eise, die für einen störungsfreien Betrieb und zur Erzielung einer langen Lebensdauer unbedingt...
-
Seite 3: Inhaltsverzeichnis
Sicherheit bei der Arbeit Sicherheitsanw eisungen für den Bet reiber/Inhaber Eigenhändige Umbau- und Reparaturarbeiten Änderungen Installation Montage Installation Aufbau Hinw eise RTI Installation Pow erband angetrieben Aufbau Hinw eise für den erhöhten Lufteinlass Inbetriebnahme Wartung Installation Kontrolle w ährend des Betriebs Wöchentliche Kontrolle... -
Seite 4: Allgemeines
Korrespondenz zu erw ähnen. Die Nummer finden Sie auf dem Typenschild der Installation. Telefonnummer: (0031) 544-377050 Fax: (0031) 544-376499 E-Mail: info@rti.nl Servicepunkte Für Servicepunkte verw eisen w ir Sie auf unsere Webseite http://www.rti.nl Technische Daten Kompressoren Abbildung 1.3.1 - Seite 4 von 14 – Gebrauchs- und Bedienungsanleitung Cmax3 Pow erband angetrieben (for-030/031013) -
Seite 5: Öl Cmax3
5W50 bzw . 10W50 5W50 bzw . 10W50 Spezifikation Spezifikation Spezifikation SJ/CD/EC SJ/CD/EC SJ/CD/EC Öldruck: Der Öldruck sollte zwischen 0,5 und 2 bar (rel.) liegen. Abbildung 1.4.1 - Seite 5 von 14 – Gebrauchs- und Bedienungsanleitung Cmax3 Pow erband angetrieben (for-030/031013) -
Seite 6: Ölkühler
Es muss stets sichergestellt sein, dass der Ölkühler ordnungsgemäß funktioniert und sauber ist, damit keine Überhitzung des Öls entsteht. Die Öltemperatur darf 90 ° C nicht überschreiten. Abbildung 1.5.1 Ölkühler (Art.Nr. 1342) - Seite 6 von 14 – Gebrauchs- und Bedienungsanleitung Cmax3 Pow erband angetrieben (for-030/031013) -
Seite 7: Sicherheit
Die Verw endung anderer Ersatzteile und Zubehör kann die Haftung für die daraus entstehenden Folgen aufheben. Änderungen Installation Änderungen und Reparaturen sind ohne Absprache mit RTI nicht zulässig. - Seite 7 von 14 – Gebrauchs- und Bedienungsanleitung Cmax3 Pow erband angetrieben... -
Seite 8: Montage Installation
Bei einer Vakuumanlage muss das Vakuumventil auf -0.5 bar eingestellt w erden. Vorsicht: das Vakuumventil soll beim Testbetrieb vor Inbetriebnahme der Anlage eingestellt w erden. Bei Lieferung der Anlage als Baupaket (ohne Montage bei RTI) ist das Vakuumventil noch nicht eingestellt. -
Seite 9: Aufbau Hinweise Für Den Erhöhten Lufteinlass
Lufteinlass, muss bevor das Fahrerhaus gekippt w ird, vorgenommen w erden. Kontrollieren Sie nach Befestigung der Unterdruck (der Unterdruck sollte 45 mbar nicht unterschreiten). Abbildung 3.2.1 - Seite 9 von 14 – Gebrauchs- und Bedienungsanleitung Cmax3 Pow erband angetrieben (for-030/031013) -
Seite 10: Inbetriebnahme
Bei einer Vakuumanlage muss das Vakuumventil auf -0.5 bar eingestellt w erden. Vorsicht: das Vakuumventil soll beim Testbetrieb vor Inbetriebnahme der Anlage eingestellt w erden. Bei Lieferung der Anlage als Baupaket (ohne Montage bei RTI) ist das Vakuumventil noch nicht eingestellt. -
Seite 11: Wartung Installation
Testen Sie zudem die Funktion des Wartungsanzeigers. Um eine Überhitzung des Kompressors zu vermeiden, kontrollieren Sie die Luftdurchlässigkeit und Sauberkeit der Lüftungsbleche. (Druckluftkühler und falls vorhanden Ölkühler) - Seite 11 von 14 – Gebrauchs- und Bedienungsanleitung Cmax3 Pow erband angetrieben (for-030/031013) -
Seite 12: Monatliche Kontrolle
ährend des Betriebs eine Überhitzung des Kompressors zu vermeiden. Kontrollieren Sie die Pow erbandspannung. Eventuell nachspannen. Eindruck in der Mitte des Bandes, soll minimal 0,5 cm sein. Edelstahl Spannschraube M16x140 Art.Nr. 16140 Abbildung 5.3.1 - Seite 12 von 14 – Gebrauchs- und Bedienungsanleitung Cmax3 Pow erband angetrieben (for-030/031013) -
Seite 13: Halbjährliche Kontrolle
Druckluftkühler reinigen Wartungs-/Inspektionsliste Bei jede Wartung muss folgende Wartungs-/Inspektionsliste vollständig ausgefüllt w erden. Wir empfehlen Ihnen diese Liste nach dem Ausfüllen an RTI zu versenden. E-Mail: info@rti.nl Fax.: (0031) 544-376499 Heben Sie die Listen gut auf, diese können Sie bei den nächsten Wartungs- /Reparaturarbeiten dem Mechaniker überreichen (nicht vergessen w ieder mitzunehmen). - Seite 14 O -- Druckseiten auf Dichte prüfen O -- Überdruckventil auf 2.5 bar prüfen O -- Funktion Messgeräte prüfen O -- Maschine auf anormale Geräuschentw icklung prüfen O -- Fensterscheibe reinigen - Seite 14 von 14 – Gebrauchs- und Bedienungsanleitung Cmax3 Pow erband angetrieben (for-030/031013)
