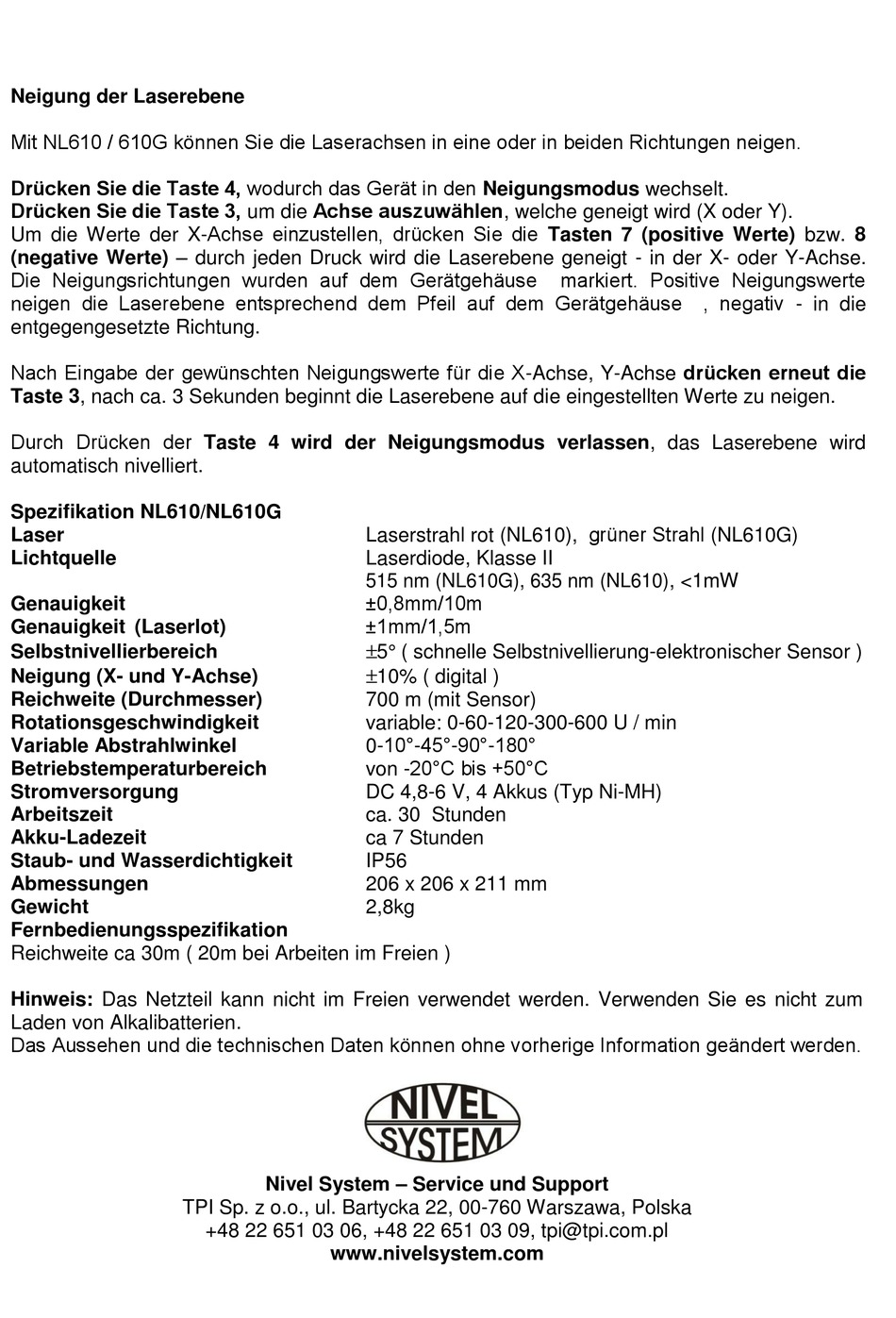

Neigung der Laserebene
Mit NL610 / 610G können Sie die Laserachsen in eine oder in beiden Richtungen neigen.
Drücken Sie die Taste 4, wodurch das Gerät in den Neigungsmodus wechselt.
Drücken Sie die Taste 3, um die Achse auszuwählen, welche geneigt wird (X oder Y).
Um die Werte der X-Achse einzustellen, drücken Sie die Tasten 7 (positive Werte) bzw. 8
(negative Werte) – durch jeden Druck wird die Laserebene geneigt - in der X- oder Y-Achse.
Die Neigungsrichtungen wurden auf dem Gerätgehäuse
neigen die Laserebene entsprechend dem Pfeil auf dem Gerätgehäuse
entgegengesetzte Richtung.
Nach Eingabe der gewünschten Neigungswerte für die X-Achse, Y-Achse drücken erneut die
Taste 3, nach ca. 3 Sekunden beginnt die Laserebene auf die eingestellten Werte zu neigen.
Durch Drücken der Taste 4 wird der Neigungsmodus verlassen, das Laserebene wird
automatisch nivelliert.
Spezifikation NL610/NL610G
Laser
Lichtquelle
Genauigkeit
Genauigkeit (Laserlot)
Selbstnivellierbereich
Neigung (X- und Y-Achse)
Reichweite (Durchmesser)
Rotationsgeschwindigkeit
Variable Abstrahlwinkel
Betriebstemperaturbereich
Stromversorgung
Arbeitszeit
Akku-Ladezeit
Staub- und Wasserdichtigkeit
Abmessungen
Gewicht
Fernbedienungsspezifikation
Reichweite ca 30m ( 20m bei Arbeiten im Freien )
Hinweis: Das Netzteil kann nicht im Freien verwendet werden. Verwenden Sie es nicht zum
Laden von Alkalibatterien.
Das Aussehen und die technischen Daten können ohne vorherige Information geändert werden.
Nivel System – Service und Support
TPI Sp. z o.o., ul. Bartycka 22, 00-760 Warszawa, Polska
+48 22 651 03 06, +48 22 651 03 09, tpi@tpi.com.pl
www.nivelsystem.com
Laserstrahl rot (NL610), grüner Strahl (NL610G)
Laserdiode, Klasse II
515 nm (NL610G), 635 nm (NL610) , <1mW
±0,8mm/10m
±1mm/1,5m
5( schnelle Selbstnivellierung-elektronischer Sensor )
10% ( digital )
700 m (mit Sensor)
variable: 0-60-120-300-600 U / min
0-10°-45°-90°-180°
von -20°C bis +50°C
DC 4,8-6 V, 4 Akkus (Typ Ni-MH)
ca. 30 Stunden
ca 7 Stunden
IP56
206 x 206 x 211 mm
2,8kg
4
markiert. Positive Neigungswerte
, negativ - in die
